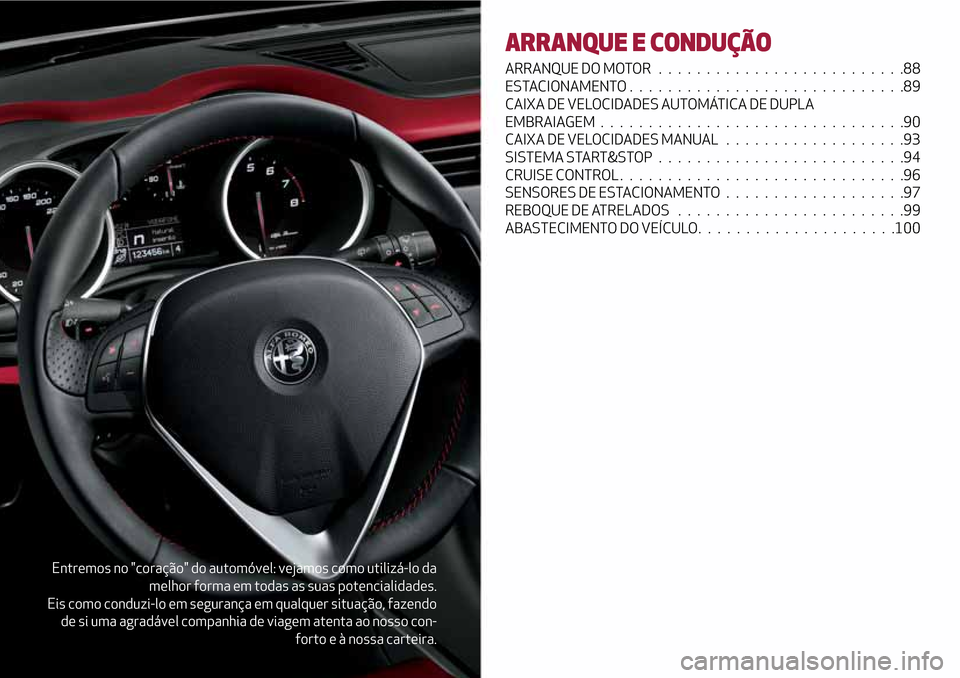

2017 Alfa Romeo Giulietta Manual do proprietário (in Portuguese)

Entremos no "coração" do automóvel: vejamos como utilizá-lo da
melhor forma em todas as suas potencialidades.
Eis como conduzi-lo em segurança em qualquer situação, fazendo
de si uma agradável companhia de viagem atenta ao nosso con-
forto e à nossa carteira.
ARRANQUE E CONDUÇÃO
ARRANQUE DO MOTOR..........................88
ESTACIONAMENTO.............................89
CAIXA DE VELOCIDADES AUTOMÁTICA DE DUPLA
EMBRAIAGEM................................90
CAIXA DE VELOCIDADES MANUAL...................93
SISTEMA START&STOP..........................94
CRUISE CONTROL ..............................96
SENSORES DE ESTACIONAMENTO...................97
REBOQUE DE ATRELADOS........................99
ABASTECIMENTO DO VEÍCULO.....................100

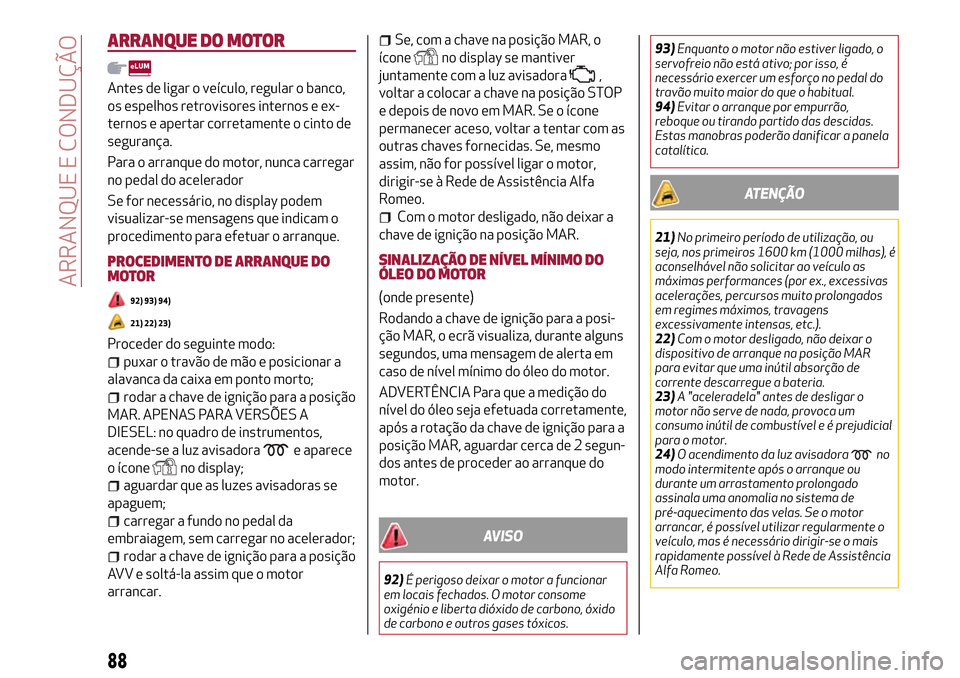

ARRANQUE DO MOTOR
Antes de ligar o veículo, regular o banco,
os espelhos retrovisores internos e ex-
ternos e apertar corretamente o cinto de
segurança.
Para o arranque do motor, nunca carregar
no pedal do acelerador
Se for necessário, no display podem
visualizar-se mensagens que indicam o
procedimento para efetuar o arranque.
PROCEDIMENTO DE ARRANQUE DO
MOTOR
92) 93) 94)
21) 22) 23)
Proceder do seguinte modo:
puxar o travão de mão e posicionar a
alavanca da caixa em ponto morto;
rodar a chave de ignição para a posição
MAR. APENAS PARA VERSÕES A
DIESEL: no quadro de instrumentos,
acende-se a luz avisadora
e aparece
o ícone
no display;
aguardar que as luzes avisadoras se
apaguem;
carregar a fundo no pedal da
embraiagem, sem carregar no acelerador;
rodar a chave de ignição para a posição
AVV e soltá-la assim que o motor
arrancar.
Se, com a chave na posição MAR, o
ícone
no display se mantiver
juntamente com a luz avisadora
,
voltar a colocar a chave na posição STOP
e depois de novo em MAR. Se o ícone
permanecer aceso, voltar a tentar com as
outras chaves fornecidas. Se, mesmo
assim, não for possível ligar o motor,
dirigir-se à Rede de Assistência Alfa
Romeo.
Com o motor desligado, não deixar a
chave de ignição na posição MAR.
SINALIZAÇÃO DE NÍVEL MÍNIMO DO
ÓLEO DO MOTOR
(onde presente)
Rodando a chave de ignição para a posi-
ção MAR, o ecrã visualiza, durante alguns
segundos, uma mensagem de alerta em
caso de nível mínimo do óleo do motor.
ADVERTÊNCIA Para que a medição do
nível do óleo seja efetuada corretamente,
após a rotação da chave de ignição para a
posição MAR, aguardar cerca de 2 segun-
dos antes de proceder ao arranque do
motor.
AVISO
92)É perigoso deixar o motor a funcionar
em locais fechados. O motor consome
oxigénio e liberta dióxido de carbono, óxido
de carbono e outros gases tóxicos.93)Enquanto o motor não estiver ligado, o
servofreio não está ativo; por isso, é
necessário exercer um esforço no pedal do
travão muito maior do que o habitual.
94)Evitar o arranque por empurrão,
reboque ou tirando partido das descidas.
Estas manobras poderão danificar a panela
catalítica.
ATENÇÃO
21)No primeiro período de utilização, ou
seja, nos primeiros 1600 km (1000 milhas), é
aconselhável não solicitar ao veículo as
máximas performances (por ex., excessivas
acelerações, percursos muito prolongados
em regimes máximos, travagens
excessivamente intensas, etc.).
22)Com o motor desligado, não deixar o
dispositivo de arranque na posição MAR
para evitar que uma inútil absorção de
corrente descarregue a bateria.
23)A "aceleradela" antes de desligar o
motor não serve de nada, provoca um
consumo inútil de combustível e é prejudicial
para o motor.
24)O acendimento da luz avisadora
no
modo intermitente após o arranque ou
durante um arrastamento prolongado
assinala uma anomalia no sistema de
pré-aquecimento das velas. Se o motor
arrancar, é possível utilizar regularmente o
veículo, mas é necessário dirigir-se o mais
rapidamente possível à Rede de Assistência
Alfa Romeo.
88
ARRANQUE E CONDUÇÃO

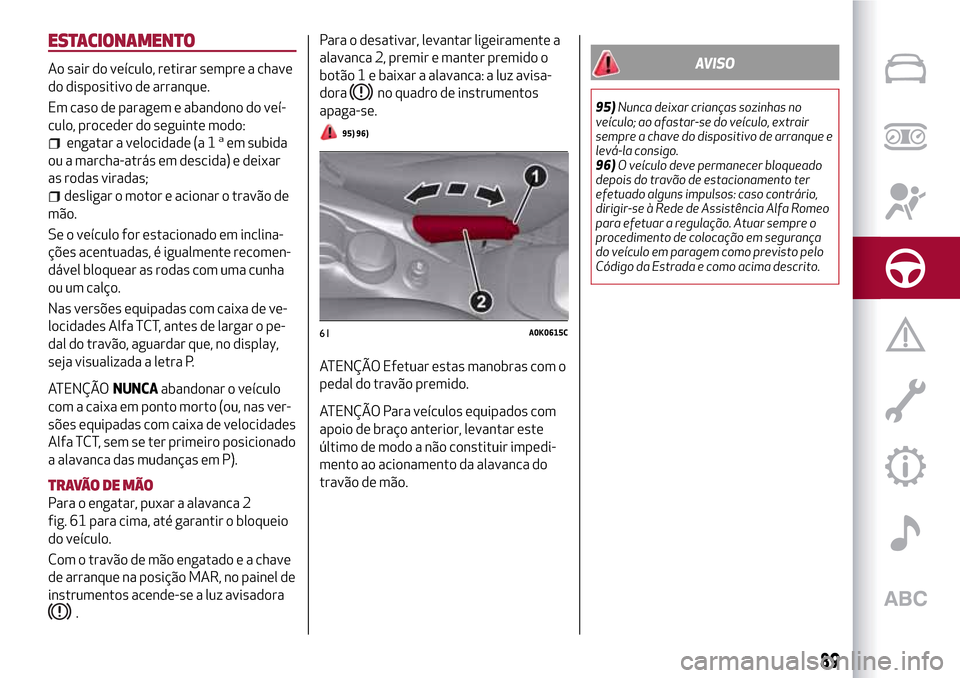

ESTACIONAMENTO
Ao sair do veículo, retirar sempre a chave
do dispositivo de arranque.
Em caso de paragem e abandono do veí-
culo, proceder do seguinte modo:
engatar a velocidade (a 1aem subida
ou a marcha-atrás em descida) e deixar
as rodas viradas;
desligar o motor e acionar o travão de
mão.
Se o veículo for estacionado em inclina-
ções acentuadas, é igualmente recomen-
dável bloquear as rodas com uma cunha
ou um calço.
Nas versões equipadas com caixa de ve-
locidades Alfa TCT, antes de largar o pe-
dal do travão, aguardar que, no display,
seja visualizada a letra P.
ATENÇÃO abandonar o veículo
com a caixa em ponto morto (ou, nas ver-
sões equipadas com caixa de velocidades
Alfa TCT, sem se ter primeiro posicionado
a alavanca das mudanças em P).
TRAVÃODEMÃO
Para o engatar, puxar a alavanca 2
fig. 61 para cima, até garantir o bloqueio
do veículo.
Com o travão de mão engatado e a chave
de arranque na posição MAR, no painel de
instrumentos acende-se a luz avisadora
.Para o desativar, levantar ligeiramente a
alavanca 2, premir e manter premido o
botão 1 e baixar a alavanca: a luz avisa-
dora
no quadro de instrumentos
apaga-se.
95) 96)
ATENÇÃO Efetuar estas manobras com o
pedal do travão premido.
ATENÇÃO Para veículos equipados com
apoio de braço anterior, levantar este
último de modo a não constituir impedi-
mento ao acionamento da alavanca do
travão de mão.
AVISO
95)Nunca deixar crianças sozinhas no
veículo; ao afastar-se do veículo, extrair
sempre a chave do dispositivo de arranque e
levá-la consigo.
96)O veículo deve permanecer bloqueado
depois do travão de estacionamento ter
efetuado alguns impulsos: caso contrário,
dirigir-se à Rede de Assistência Alfa Romeo
para efetuar a regulação. Atuar sempre o
procedimento de colocação em segurança
do veículo em paragem como previsto pelo
Código da Estrada e como acima descrito.
61A0K0615C
89
NUNCA

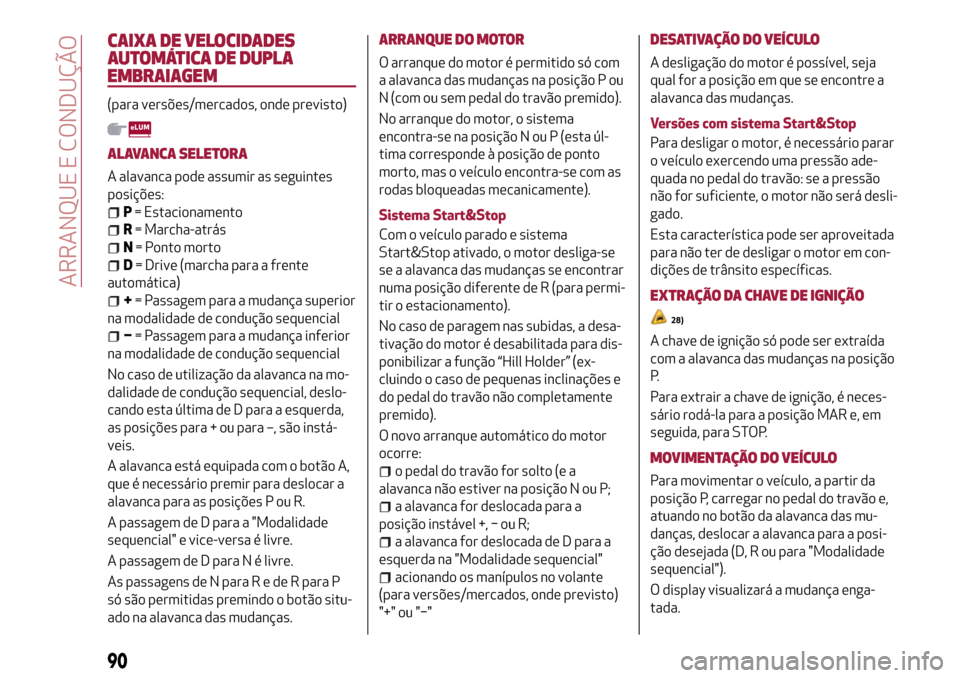

CAIXA DE VELOCIDADES
AUTOMÁTICA DE DUPLA
EMBRAIAGEM
(para versões/mercados, onde previsto)
ALAVANCA SELETORA
A alavanca pode assumir as seguintes
posições:
P= Estacionamento
R= Marcha-atrás
N= Ponto morto
D= Drive (marcha para a frente
automática)
+= Passagem para a mudança superior
na modalidade de condução sequencial
−= Passagem para a mudança inferior
na modalidade de condução sequencial
No caso de utilização da alavanca na mo-
dalidade de condução sequencial, deslo-
cando esta última de D para a esquerda,
as posições para + ou para –, são instá-
veis.
A alavanca está equipada com o botão A,
que é necessário premir para deslocar a
alavanca para as posições P ou R.
A passagem de D para a "Modalidade
sequencial" e vice-versa é livre.
A passagem de D para N é livre.
As passagens de N paraRedeRpara P
só são permitidas premindo o botão situ-
ado na alavanca das mudanças.
ARRANQUE DO MOTOR
O arranque do motor é permitido só com
a alavanca das mudanças na posição P ou
N (com ou sem pedal do travão premido).
No arranque do motor, o sistema
encontra-se na posição N ou P (esta úl-
tima corresponde à posição de ponto
morto, mas o veículo encontra-se com as
rodas bloqueadas mecanicamente).
Sistema Start&Stop
Com o veículo parado e sistema
Start&Stop ativado, o motor desliga-se
se a alavanca das mudanças se encontrar
numa posição diferente de R (para permi-
tir o estacionamento).
No caso de paragem nas subidas, a desa-
tivação do motor é desabilitada para dis-
ponibilizar a função “Hill Holder” (ex-
cluindo o caso de pequenas inclinações e
do pedal do travão não completamente
premido).
O novo arranque automático do motor
ocorre:
o pedal do travão for solto (e a
alavanca não estiver na posição N ou P;
a alavanca for deslocada para a
posição instável +, − ou R;
a alavanca for deslocada de D para a
esquerda na "Modalidade sequencial"
acionando os manípulos no volante
(para versões/mercados, onde previsto)
"+" ou "−"
DESATIVAÇÃO DO VEÍCULO
A desligação do motor é possível, seja
qual for a posição em que se encontre a
alavanca das mudanças.
Versões com sistema Start&Stop
Para desligar o motor, é necessário parar
o veículo exercendo uma pressão ade-
quada no pedal do travão: se a pressão
não for suficiente, o motor não será desli-
gado.
Esta característica pode ser aproveitada
para não ter de desligar o motor em con-
dições de trânsito específicas.
EXTRAÇÃO DA CHAVE DE IGNIÇÃO
28)
A chave de ignição só pode ser extraída
com a alavanca das mudanças na posição
P.
Para extrair a chave de ignição, é neces-
sário rodá-la para a posição MAR e, em
seguida, para STOP.
MOVIMENTAÇÃO DO VEÍCULO
Para movimentar o veículo, a partir da
posição P, carregar no pedal do travão e,
atuando no botão da alavanca das mu-
danças, deslocar a alavanca para a posi-
ção desejada (D, R ou para "Modalidade
sequencial").
O display visualizará a mudança enga-
tada.
90
ARRANQUE E CONDUÇÃO

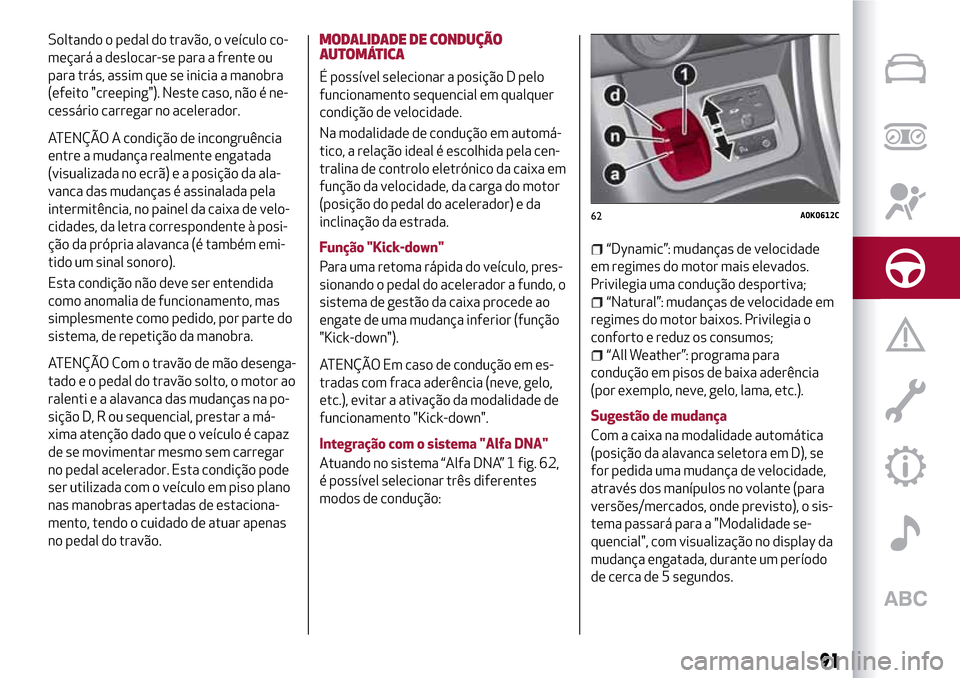

Soltando o pedal do travão, o veículo co-
meçará a deslocar-se para a frente ou
para trás, assim que se inicia a manobra
(efeito "creeping"). Neste caso, não é ne-
cessário carregar no acelerador.
ATENÇÃO A condição de incongruência
entre a mudança realmente engatada
(visualizada no ecrã) e a posição da ala-
vanca das mudanças é assinalada pela
intermitência, no painel da caixa de velo-
cidades, da letra correspondente à posi-
ção da própria alavanca (é também emi-
tido um sinal sonoro).
Esta condição não deve ser entendida
como anomalia de funcionamento, mas
simplesmente como pedido, por parte do
sistema, de repetição da manobra.
ATENÇÃO Com o travão de mão desenga-
tado e o pedal do travão solto, o motor ao
ralenti e a alavanca das mudanças na po-
sição D, R ou sequencial, prestar a má-
xima atenção dado que o veículo é capaz
de se movimentar mesmo sem carregar
no pedal acelerador. Esta condição pode
ser utilizada com o veículo em piso plano
nas manobras apertadas de estaciona-
mento, tendo o cuidado de atuar apenas
no pedal do travão.MODALIDADE DE CONDUÇÃO
AUTOMÁTICA
É possível selecionar a posição D pelo
funcionamento sequencial em qualquer
condição de velocidade.
Na modalidade de condução em automá-
tico, a relação ideal é escolhida pela cen-
tralina de controlo eletrónico da caixa em
função da velocidade, da carga do motor
(posição do pedal do acelerador) e da
inclinação da estrada.
Função "Kick-down"
Para uma retoma rápida do veículo, pres-
sionando o pedal do acelerador a fundo, o
sistema de gestão da caixa procede ao
engate de uma mudança inferior (função
"Kick-down").
ATENÇÃO Em caso de condução em es-
tradas com fraca aderência (neve, gelo,
etc.), evitar a ativação da modalidade de
funcionamento "Kick-down".
Integração com o sistema "Alfa DNA"
Atuando no sistema “Alfa DNA” 1 fig. 62,
é possível selecionar três diferentes
modos de condução:
“Dynamic”: mudanças de velocidade
em regimes do motor mais elevados.
Privilegia uma condução desportiva;
“Natural”: mudanças de velocidade em
regimes do motor baixos. Privilegia o
conforto e reduz os consumos;
“All Weather”: programa para
condução em pisos de baixa aderência
(por exemplo, neve, gelo, lama, etc.).
Sugestão de mudança
Com a caixa na modalidade automática
(posição da alavanca seletora em D), se
for pedida uma mudança de velocidade,
através dos manípulos no volante (para
versões/mercados, onde previsto), o sis-
tema passará para a "Modalidade se-
quencial", com visualização no display da
mudança engatada, durante um período
de cerca de 5 segundos.
62A0K0612C
91

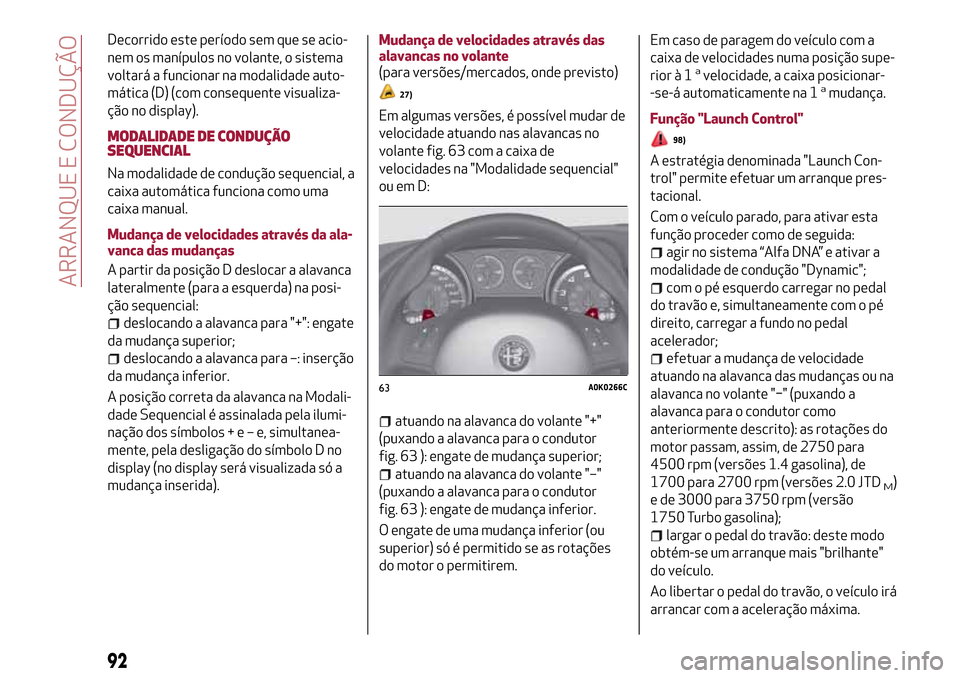

Decorrido este período sem que se acio-
nem os manípulos no volante, o sistema
voltará a funcionar na modalidade auto-
mática (D) (com consequente visualiza-
ção no display).
MODALIDADE DE CONDUÇÃO
SEQUENCIAL
Na modalidade de condução sequencial, a
caixa automática funciona como uma
caixa manual.
Mudança de velocidades através da ala-
vanca das mudanças
A partir da posição D deslocar a alavanca
lateralmente (para a esquerda) na posi-
ção sequencial:
deslocando a alavanca para "+": engate
da mudança superior;
deslocando a alavanca para –: inserção
da mudança inferior.
A posição correta da alavanca na Modali-
dade Sequencial é assinalada pela ilumi-
nação dos símbolos+e–e,simultanea-
mente, pela desligação do símbolo D no
display (no display será visualizada só a
mudança inserida).Mudança de velocidades através das
alavancas no volante
(para versões/mercados, onde previsto)
27)
Em algumas versões, é possível mudar de
velocidade atuando nas alavancas no
volante fig. 63 com a caixa de
velocidades na "Modalidade sequencial"
ou em D:
atuando na alavanca do volante "+"
(puxando a alavanca para o condutor
fig. 63 ): engate de mudança superior;
atuando na alavanca do volante "–"
(puxando a alavanca para o condutor
fig. 63 ): engate de mudança inferior.
O engate de uma mudança inferior (ou
superior) só é permitido se as rotações
do motor o permitirem.Em caso de paragem do veículo com a
caixa de velocidades numa posição supe-
rior à 1
avelocidade, a caixa posicionar-
-se-á automaticamente na 1amudança.
Função "Launch Control"
98)
A estratégia denominada "Launch Con-
trol" permite efetuar um arranque pres-
tacional.
Com o veículo parado, para ativar esta
função proceder como de seguida:
agir no sistema “Alfa DNA” e ativar a
modalidade de condução "Dynamic";
com o pé esquerdo carregar no pedal
do travão e, simultaneamente com o pé
direito, carregar a fundo no pedal
acelerador;
efetuar a mudança de velocidade
atuando na alavanca das mudanças ou na
alavanca no volante "−" (puxando a
alavanca para o condutor como
anteriormente descrito): as rotações do
motor passam, assim, de 2750 para
4500 rpm (versões 1.4 gasolina), de
1700 para 2700 rpm (versões 2.0 JTD
M)
e de 3000 para 3750 rpm (versão
1750 Turbo gasolina);
largar o pedal do travão: deste modo
obtém-se um arranque mais "brilhante"
do veículo.
Ao libertar o pedal do travão, o veículo irá
arrancar com a aceleração máxima.
63A0K0266C
92
ARRANQUE E CONDUÇÃO

Não obstante a "Modalidade sequencial",
o veículo efetuará autonomamente a mu-
dança de velocidade capaz de garantir a
máxima aceleração, uma vez atingido o
regime correto de mudança.
Para abandonar a estratégia, basta inter-
romper a sequência de operações acima
descrita ou, em todo o caso, soltar o pe-
dal do acelerador.
ATENÇÃO
25)Caso o veículo se encontre em piso
inclinado, puxar sempre o travão de mão,
ANTES de posicionar a alavanca das
mudanças no P.
26)Inserir a marcha-atrás só com o veículo
parado, o motor ao ralenti e o pedal do
acelerador totalmente solto.
27)A seguir a uma utilização incorreta das
alavancas (alavancas empurradas para o
tablier ), pode ocorrer a rutura das próprias
alavancas.
28)É aconselhável pedir a realização do
procedimento de remontagem à Rede de
Assistência Alfa Romeo. Caso se pretenda
proceder de modo autónomo, prestar
particular atenção ao correto acoplamento
das molas de engate. Caso contrário, pode
verificar-se ruído devido à fixação incorreta
do revestimento inferior com o superior.
AVISO
97)Nunca deixar crianças sozinhas no
veículo sem vigilância. Ao afastar-se do
veículo, extrair sempre a chave de ignição e
levá-la consigo.
98)Durante a utilização da funcionalidade
Launch Control, os sistemas ESC e ASR
estão desativados. Isto significa que o
controlo da dinâmica do veículo está
inteiramente sob a estrita responsabilidade
do condutor. Por isso, prestar a máxima
atenção durante a utilização do Launch
Control, a partir da necessária avaliação das
condições de tráfego e piso da estrada e da
disponibilidade de espaços de manobra
suficientes.

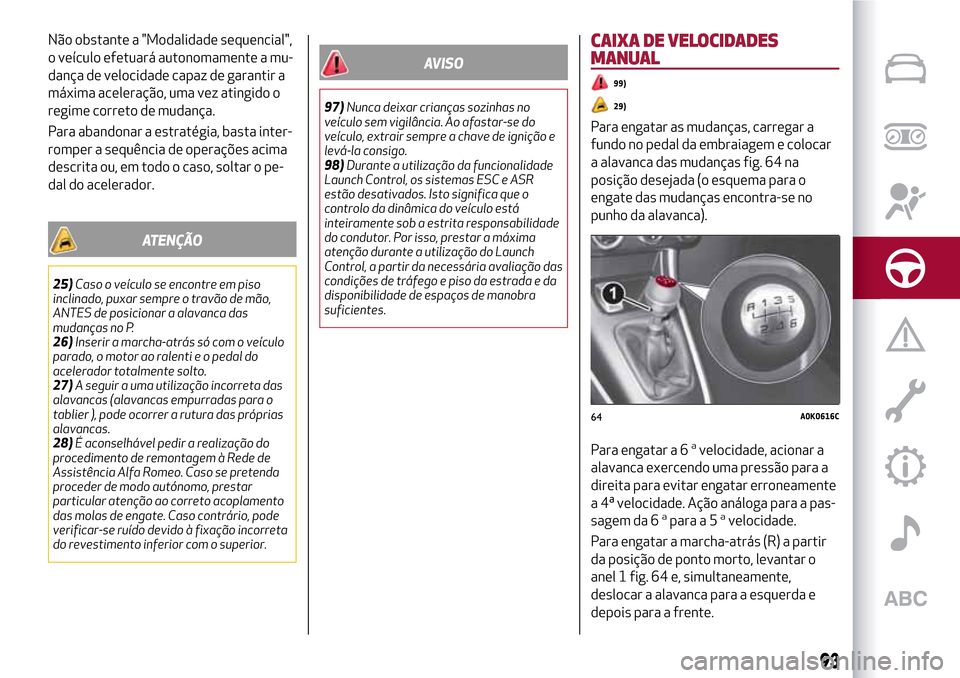

CAIXA DE VELOCIDADES
MANUAL
99)
29)
Para engatar as mudanças, carregar a
fundo no pedal da embraiagem e colocar
a alavanca das mudanças fig. 64 na
posição desejada (o esquema para o
engate das mudanças encontra-se no
punho da alavanca).
Para engatar a 6
avelocidade, acionar a
alavanca exercendo uma pressão para a
direita para evitar engatar erroneamente
a 4ª velocidade. Ação análoga para a pas-
sagem da 6
apara a 5avelocidade.
Para engatar a marcha-atrás (R) a partir
da posição de ponto morto, levantar o
anel 1 fig. 64 e, simultaneamente,
deslocar a alavanca para a esquerda e
depois para a frente.
64A0K0616C
93

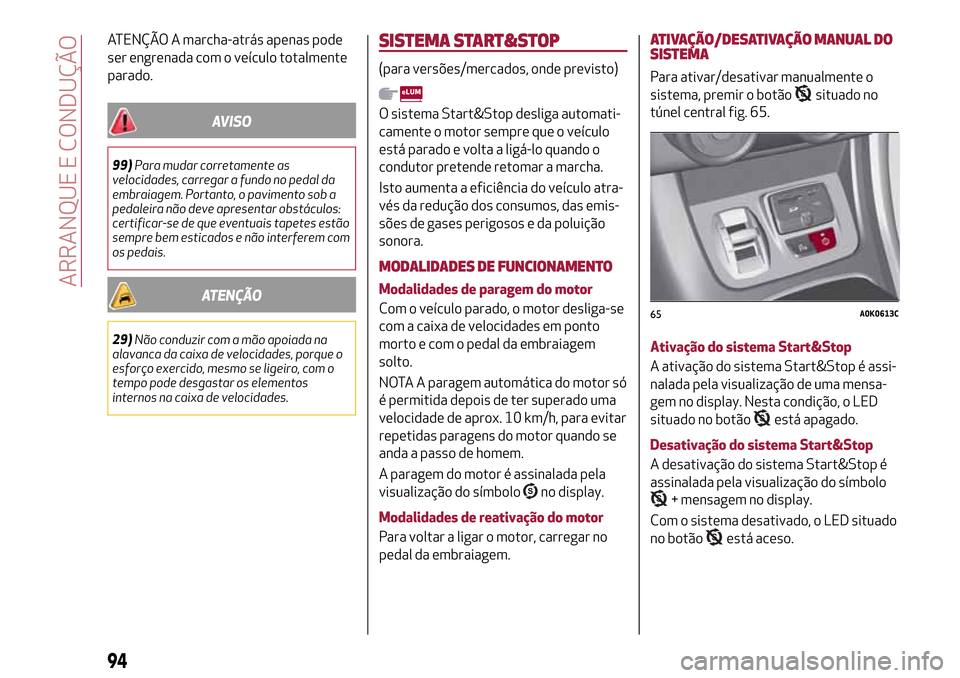

ATENÇÃO A marcha-atrás apenas pode
ser engrenada com o veículo totalmente
parado.
AVISO
99)Para mudar corretamente as
velocidades, carregar a fundo no pedal da
embraiagem. Portanto, o pavimento sob a
pedaleira não deve apresentar obstáculos:
certificar-se de que eventuais tapetes estão
sempre bem esticados e não interferem com
os pedais.
ATENÇÃO
29)Não conduzir com a mão apoiada na
alavanca da caixa de velocidades, porque o
esforço exercido, mesmo se ligeiro, com o
tempo pode desgastar os elementos
internos na caixa de velocidades.
SISTEMA START&STOP
(para versões/mercados, onde previsto)
O sistema Start&Stop desliga automati-
camente o motor sempre que o veículo
está parado e volta a ligá-lo quando o
condutor pretende retomar a marcha.
Isto aumenta a eficiência do veículo atra-
vés da redução dos consumos, das emis-
sões de gases perigosos e da poluição
sonora.
MODALIDADES DE FUNCIONAMENTO
Modalidades de paragem do motor
Com o veículo parado, o motor desliga-se
com a caixa de velocidades em ponto
morto e com o pedal da embraiagem
solto.
NOTA A paragem automática do motor só
é permitida depois de ter superado uma
velocidade de aprox. 10 km/h, para evitar
repetidas paragens do motor quando se
anda a passo de homem.
A paragem do motor é assinalada pela
visualização do símbolo
no display.
Modalidades de reativação do motor
Para voltar a ligar o motor, carregar no
pedal da embraiagem.
ATIVAÇÃO/DESATIVAÇÃO MANUAL DO
SISTEMA
Para ativar/desativar manualmente o
sistema, premir o botão
situado no
túnel central fig. 65.
Ativação do sistema Start&Stop
A ativação do sistema Start&Stop é assi-
nalada pela visualização de uma mensa-
gem no display. Nesta condição, o LED
situado no botão
está apagado.
Desativação do sistema Start&Stop
A desativação do sistema Start&Stop é
assinalada pela visualização do símbolo
+ mensagem no display.
Com o sistema desativado, o LED situado
no botão
está aceso.
65A0K0613C
94
ARRANQUE E CONDUÇÃO
