2017 Alfa Romeo Giulietta Manual del propietario (in Spanish)

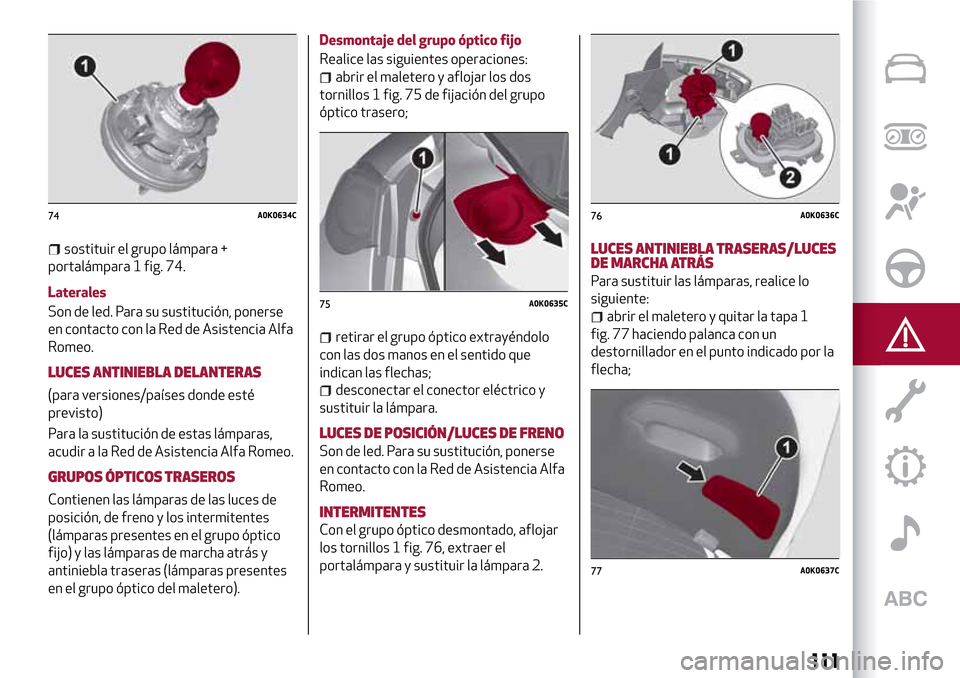

sostituir el grupo lámpara +
portalámpara 1 fig. 74.
Laterales
Son de led. Para su sustitución, ponerse
en contacto con la Red de Asistencia Alfa
Romeo.
LUCES ANTINIEBLA DELANTERAS
(para versiones/países donde esté
previsto)
Para la sustitución de estas lámparas,
acudir a la Red de Asistencia Alfa Romeo.
GRUPOS ÓPTICOS TRASEROS
Contienen las lámparas de las luces de
posición, de freno y los intermitentes
(lámparas presentes en el grupo óptico
fijo) y las lámparas de marcha atrás y
antiniebla traseras (lámparas presentes
en el grupo óptico del maletero).Desmontaje del grupo óptico fijo
Realice las siguientes operaciones:
abrir el maletero y aflojar los dos
tornillos 1 fig. 75 de fijación del grupo
óptico trasero;
retirar el grupo óptico extrayéndolo
con las dos manos en el sentido que
indican las flechas;
desconectar el conector eléctrico y
sustituir la lámpara.
LUCES DE POSICIÓN/LUCES DE FRENO
Son de led. Para su sustitución, ponerse
en contacto con la Red de Asistencia Alfa
Romeo.
INTERMITENTES
Con el grupo óptico desmontado, aflojar
los tornillos 1 fig. 76, extraer el
portalámpara y sustituir la lámpara 2.
LUCES ANTINIEBLA TRASERAS/LUCES
DE MARCHA ATRÁS
Para sustituir las lámparas, realice lo
siguiente:
abrir el maletero y quitar la tapa 1
fig. 77 haciendo palanca con un
destornillador en el punto indicado por la
flecha;
74A0K0634C
75A0K0635C
76A0K0636C
77A0K0637C
111

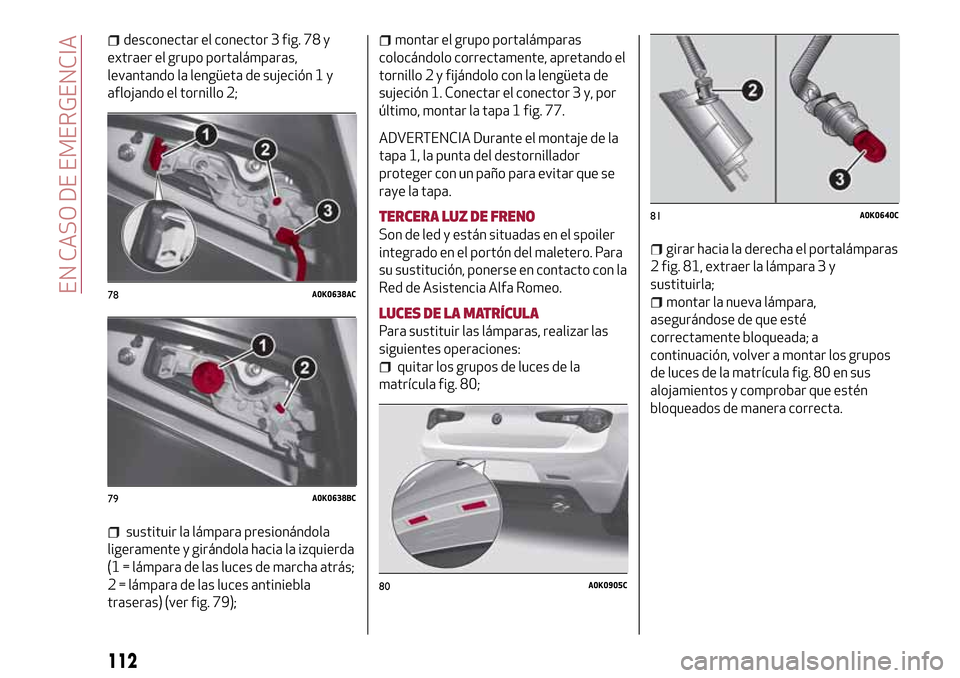

desconectar el conector 3 fig. 78 y
extraer el grupo portalámparas,
levantando la lengüeta de sujeción 1 y
aflojando el tornillo 2;
sustituir la lámpara presionándola
ligeramente y girándola hacia la izquierda
(1 = lámpara de las luces de marcha atrás;
2 = lámpara de las luces antiniebla
traseras) (ver fig. 79);
montar el grupo portalámparas
colocándolo correctamente, apretando el
tornillo 2 y fijándolo con la lengüeta de
sujeción 1. Conectar el conector 3 y, por
último, montar la tapa 1 fig. 77.
ADVERTENCIA Durante el montaje de la
tapa 1, la punta del destornillador
proteger con un paño para evitar que se
raye la tapa.
TERCERA LUZ DE FRENO
Son de led y están situadas en el spoiler
integrado en el portón del maletero. Para
su sustitución, ponerse en contacto con la
Red de Asistencia Alfa Romeo.
LUCES DE LA MATRÍCULA
Para sustituir las lámparas, realizar las
siguientes operaciones:
quitar los grupos de luces de la
matrícula fig. 80;
girar hacia la derecha el portalámparas
2 fig. 81, extraer la lámpara 3 y
sustituirla;
montar la nueva lámpara,
asegurándose de que esté
correctamente bloqueada; a
continuación, volver a montar los grupos
de luces de la matrícula fig. 80 en sus
alojamientos y comprobar que estén
bloqueados de manera correcta.78A0K0638AC
79A0K0638BC
80A0K0905C
81A0K0640C
112
EN CASO DE EMERGENCIA

SUSTITUCIÓN DE LOS FUSIBLES
INFORMACIÓN GENERAL
Los fusibles protegen la instalación
eléctrica en caso de avería o de una
operación incorrecta en el equipo
eléctrico.
Para extraer los fusibles utilizar la pinza
situada en la tapa de la centralita de los
fusibles del compartimento del motor
(para desmontar la tapa, ver lo descrito
en el apartado "Centralita del
compartimento del motor").
VERSIONES CON CAMBIO AUTOMÁTICO
"ALFA TCT"
(para versiones/países donde esté
previsto)
Los componentes del cambio Alfa TCT
están protegidos por fusibles
específicos. Para su posible sustitución,
acudir a la Red de Asistencia Alfa Romeo.
CENTRALITAS DE FUSIBLES
Los fusibles se agrupan en tres
centralitas alojadas en el compartimiento
del motor, en el salpicadero y en el
maletero.
Centralita compartimento del motor
Está situada al lado de la batería fig. 83:
para acceder a los fusibles aflojar los
tornillos 1 fig. 82 y quitar la tapa 2.La numeración que identifica el
componente eléctrico correspondiente a
cada fusible puede verse en la parte
posterior de la tapa.
Tras haber sustituido un fusible,
comprobar que la tapa 2 de la centralita
de fusibles esté bien cerrada.
82A0K0525C
83A0K0231C
113

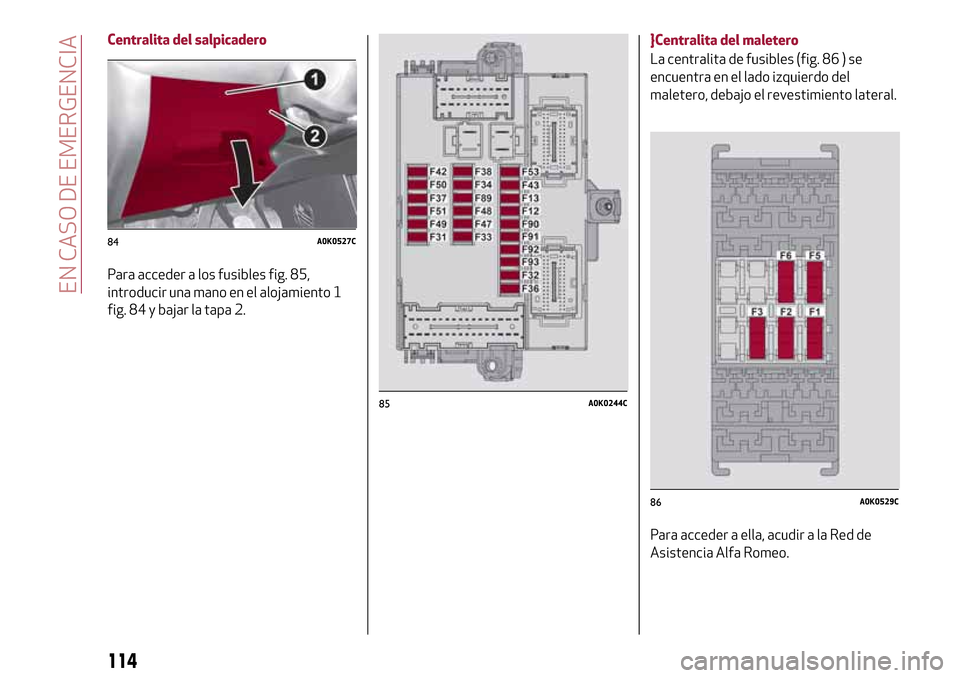

Centralita del salpicadero
Para acceder a los fusibles fig. 85,
introducir una mano en el alojamiento 1
fig. 84 y bajar la tapa 2.}Centralita del maletero
La centralita de fusibles (fig. 86 ) se
encuentra en el lado izquierdo del
maletero, debajo el revestimiento lateral.
Para acceder a ella, acudir a la Red de
Asistencia Alfa Romeo.
84A0K0527C
85A0K0244C
86A0K0529C
114
EN CASO DE EMERGENCIA

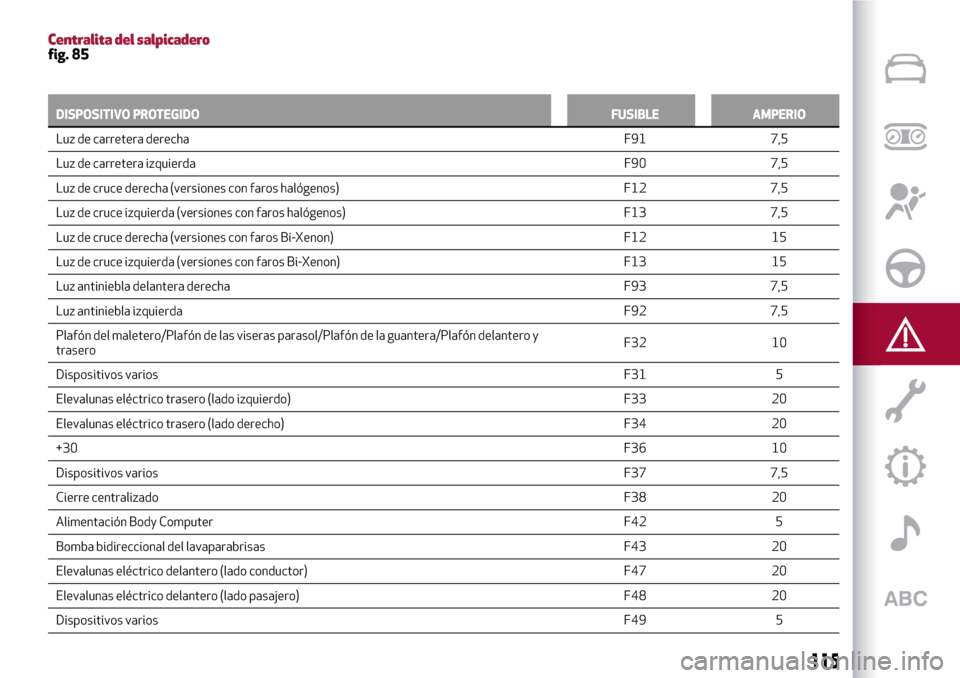

Centralita del salpicaderofig. 85
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIO
Luz de carretera derechaF91 7,5
Luz
de carretera izquierdaF90 7,5
Luz de cruce derecha (versiones con faros halógenos) F12 7,5
Luz de cruce izquierda (versiones con faros halógenos) F13 7,5
Luz de cruce derecha (versiones con faros Bi-Xenon) F12 15
Luz de cruce izquierda (versiones con faros Bi-Xenon) F13 15
Luz antiniebla delantera derecha F93 7,5
Luz antiniebla izquierdaF92 7,5
Plafón del maletero/Plafón de las viseras parasol/Plafón de la guantera/Plafón delantero y
traseroF32 10
Dispositivos variosF31 5
Elevalunas eléctrico trasero (lado izquierdo) F33 20
Elevalunas eléctrico trasero (lado derecho) F34 20
+30F36 10
Dispositivos variosF37 7,5
Cierre centralizadoF38 20
Alimentación Body Computer F42 5
Bomba bidireccional del lavaparabrisas F43 20
Elevalunas eléctrico delantero (lado conductor) F47 20
Elevalunas eléctrico delantero (lado pasajero) F48 20
Dispositivos variosF49 5
115

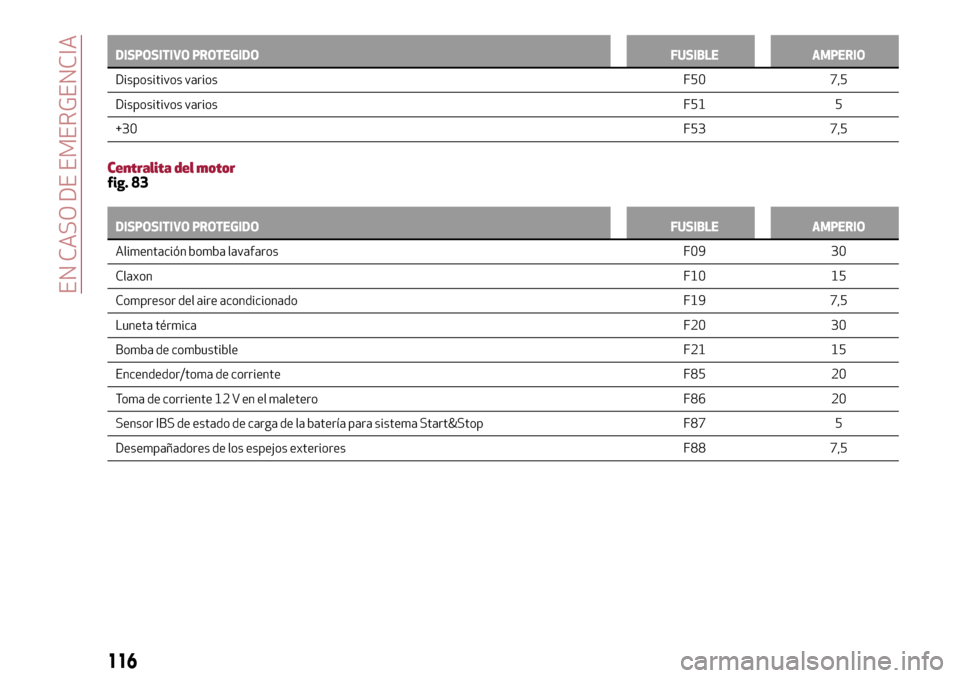

DISPOSITIVO PROTEGIDO FUSIBLE AMPERIO
Dispositivos variosF50 7,5
Dispositivos variosF51 5
+30F53 7,5
Centralita del motorfig. 83
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIO
Alimentación bomba lavafaros F09 30
ClaxonF10 15
Compresor del aire acondicionado F19 7,5
Luneta térmicaF20 30
Bomba de combustibleF21 15
Encendedor/toma de corriente F85 20
Toma de corriente 12 V en el maletero F86 20
Sensor IBS de estado de carga de la batería para sistema Start&Stop F87 5
Desempañadores de los espejos exteriores F88 7,5
116
EN CASO DE EMERGENCIA

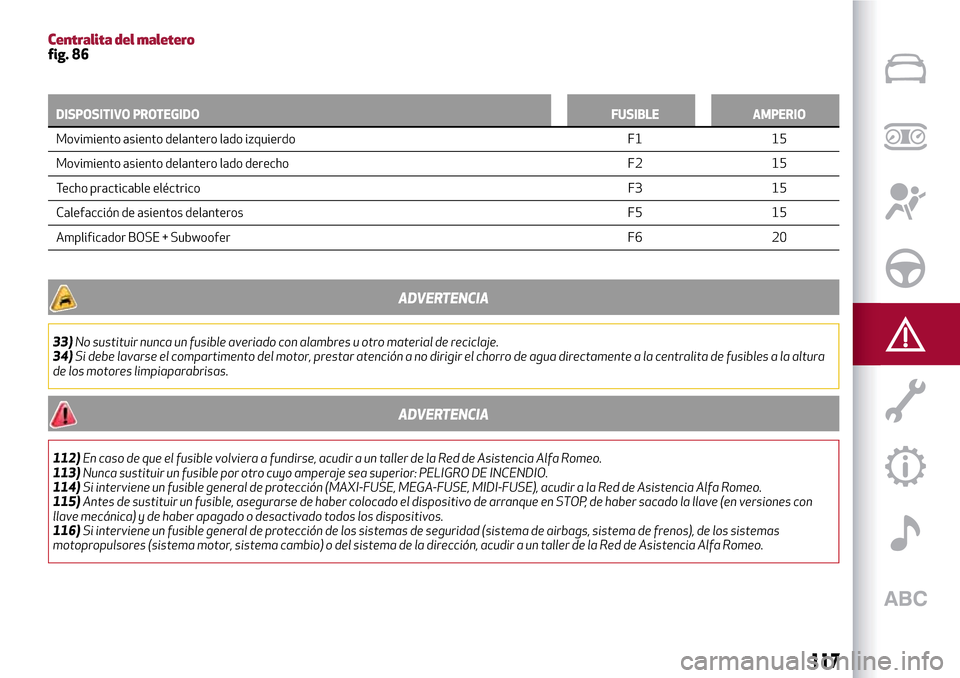

Centralita del maleterofig. 86
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIO
Movimiento asiento delantero lado izquierdo F1 15
Movimiento asiento
delantero lado derecho F2 15
Techo practicable eléctricoF3 15
Calefacción de asientos delanteros F5 15
Amplificador BOSE + Subwoofer F6 20
ADVERTENCIA
33)No sustituir nunca un fusible averiado con alambres u otro material de reciclaje.
34)Si debe lavarse el compartimento del motor, prestar atención a no dirigir el chorro de agua directamente a la centralita de fusibles a la altura
de los motores limpiaparabrisas.
ADVERTENCIA
112)En caso de que el fusible volviera a fundirse, acudir a un taller de la Red de Asistencia Alfa Romeo.
113)Nunca sustituir un fusible por otro cuyo amperaje sea superior: PELIGRO DE INCENDIO.
114)Si interviene un fusible general de protección (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE), acudir a la Red de Asistencia Alfa Romeo.
115)Antes de sustituir un fusible, asegurarse de haber colocado el dispositivo de arranque en STOP, de haber sacado la llave (en versiones con
llave mecánica) y de haber apagado o desactivado todos los dispositivos.
116)Si interviene un fusible general de protección de los sistemas de seguridad (sistema de airbags, sistema de frenos), de los sistemas
motopropulsores (sistema motor, sistema cambio) o del sistema de la dirección, acudir a un taller de la Red de Asistencia Alfa Romeo.
117

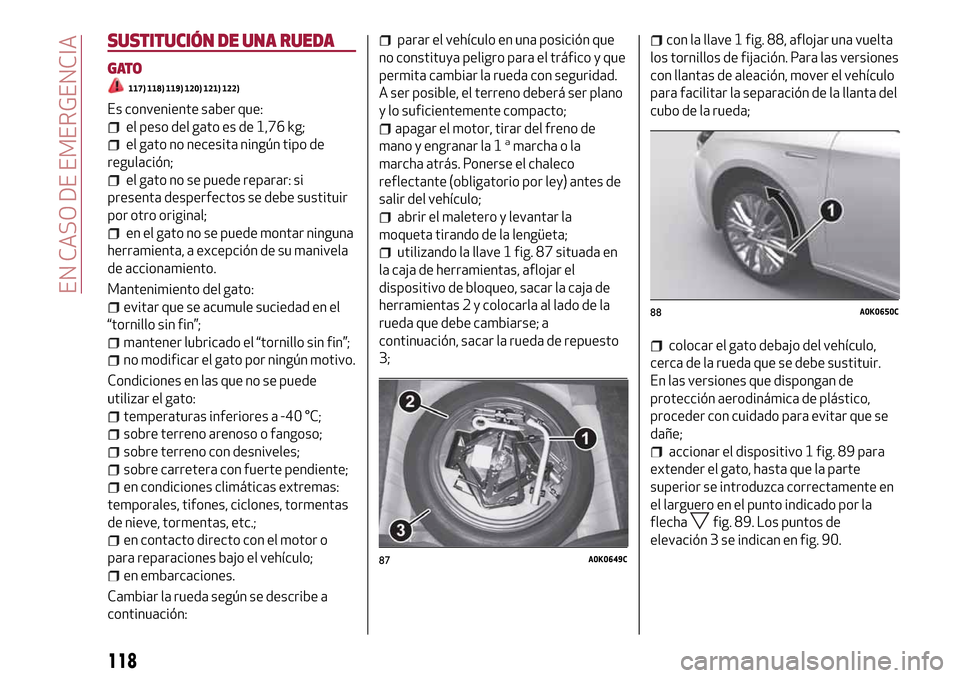

SUSTITUCIÓN DE UNA RUEDA
GATO
117) 118) 119) 120) 121) 122)
Es conveniente saber que:
el peso del gato es de 1,76 kg;
el gato no necesita ningún tipo de
regulación;
el gato no se puede reparar: si
presenta desperfectos se debe sustituir
por otro original;
en el gato no se puede montar ninguna
herramienta, a excepción de su manivela
de accionamiento.
Mantenimiento del gato:
evitar que se acumule suciedad en el
“tornillo sin fin”;
mantener lubricado el “tornillo sin fin”;
no modificar el gato por ningún motivo.
Condiciones en las que no se puede
utilizar el gato:
temperaturas inferiores a -40 °C;
sobre terreno arenoso o fangoso;
sobre terreno con desniveles;
sobre carretera con fuerte pendiente;
en condiciones climáticas extremas:
temporales, tifones, ciclones, tormentas
de nieve, tormentas, etc.;
en contacto directo con el motor o
para reparaciones bajo el vehículo;
en embarcaciones.
Cambiar la rueda según se describe a
continuación:
parar el vehículo en una posición que
no constituya peligro para el tráfico y que
permita cambiar la rueda con seguridad.
A ser posible, el terreno deberá ser plano
y lo suficientemente compacto;
apagar el motor, tirar del freno de
mano y engranar la 1amarcha o la
marcha atrás. Ponerse el chaleco
reflectante (obligatorio por ley) antes de
salir del vehículo;
abrir el maletero y levantar la
moqueta tirando de la lengüeta;
utilizando la llave 1 fig. 87 situada en
la caja de herramientas, aflojar el
dispositivo de bloqueo, sacar la caja de
herramientas 2 y colocarla al lado de la
rueda que debe cambiarse; a
continuación, sacar la rueda de repuesto
3;
con la llave 1 fig. 88, aflojar una vuelta
los tornillos de fijación. Para las versiones
con llantas de aleación, mover el vehículo
para facilitar la separación de la llanta del
cubo de la rueda;
colocar el gato debajo del vehículo,
cerca de la rueda que se debe sustituir.
En las versiones que dispongan de
protección aerodinámica de plástico,
proceder con cuidado para evitar que se
dañe;
accionar el dispositivo 1 fig. 89 para
extender el gato, hasta que la parte
superior se introduzca correctamente en
el larguero en el punto indicado por la
flecha
fig. 89. Los puntos de
elevación 3 se indican en fig. 90.
87A0K0649C
88A0K0650C
118
