2017 Abarth 124 Spider Manual de Empleo y Cuidado (in Spanish)

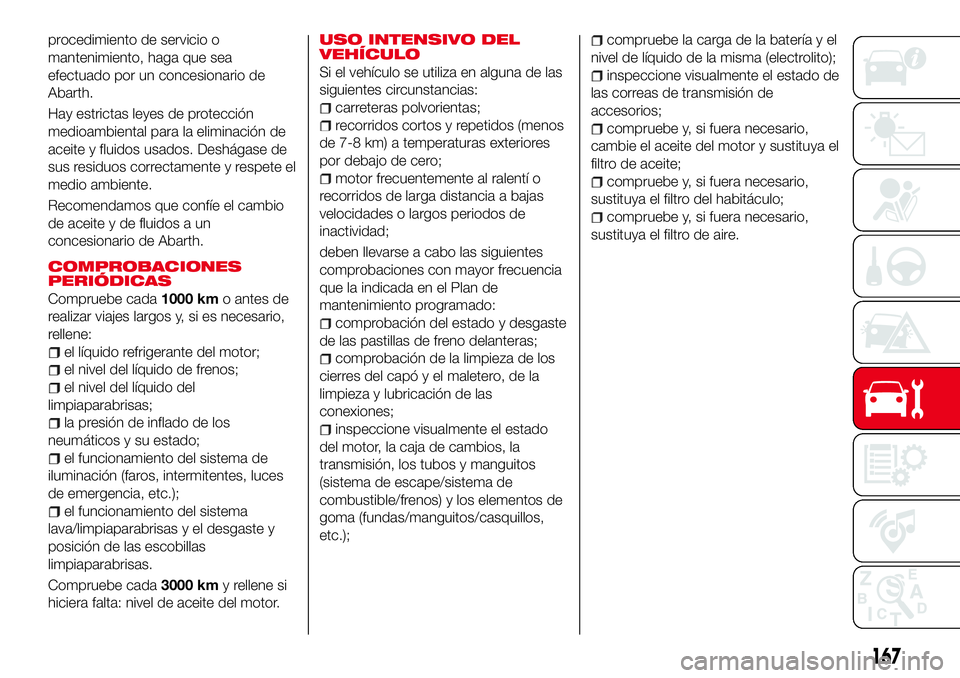

procedimiento de servicio o
mantenimiento, haga que sea
efectuado por un concesionario de
Abarth.
Hay estrictas leyes de protección
medioambiental para la eliminación de
aceite y fluidos usados. Deshágase de
sus residuos correctamente y respete el
medio ambiente.
Recomendamos que confíe el cambio
de aceite y de fluidos a un
concesionario de Abarth.
COMPROBACIONES
PERIÓDICAS
Compruebe cada1000 kmo antes de
realizar viajes largos y, si es necesario,
rellene:
el líquido refrigerante del motor;
el nivel del líquido de frenos;
el nivel del líquido del
limpiaparabrisas;
la presión de inflado de los
neumáticos y su estado;
el funcionamiento del sistema de
iluminación (faros, intermitentes, luces
de emergencia, etc.);
el funcionamiento del sistema
lava/limpiaparabrisas y el desgaste y
posición de las escobillas
limpiaparabrisas.
Compruebe cada3000 kmy rellene si
hiciera falta: nivel de aceite del motor.
USO INTENSIVO DEL
VEHÍCULO
Si el vehículo se utiliza en alguna de las
siguientes circunstancias:
carreteras polvorientas;
recorridos cortos y repetidos (menos
de 7-8 km) a temperaturas exteriores
por debajo de cero;
motor frecuentemente al ralentí o
recorridos de larga distancia a bajas
velocidades o largos periodos de
inactividad;
deben llevarse a cabo las siguientes
comprobaciones con mayor frecuencia
que la indicada en el Plan de
mantenimiento programado:
comprobación del estado y desgaste
de las pastillas de freno delanteras;
comprobación de la limpieza de los
cierres del capó y el maletero, de la
limpieza y lubricación de las
conexiones;
inspeccione visualmente el estado
del motor, la caja de cambios, la
transmisión, los tubos y manguitos
(sistema de escape/sistema de
combustible/frenos) y los elementos de
goma (fundas/manguitos/casquillos,
etc.);
compruebe la carga de la batería y el
nivel de líquido de la misma (electrolito);
inspeccione visualmente el estado de
las correas de transmisión de
accesorios;
compruebe y, si fuera necesario,
cambie el aceite del motor y sustituya el
filtro de aceite;
compruebe y, si fuera necesario,
sustituya el filtro del habitáculo;
compruebe y, si fuera necesario,
sustituya el filtro de aire.
167

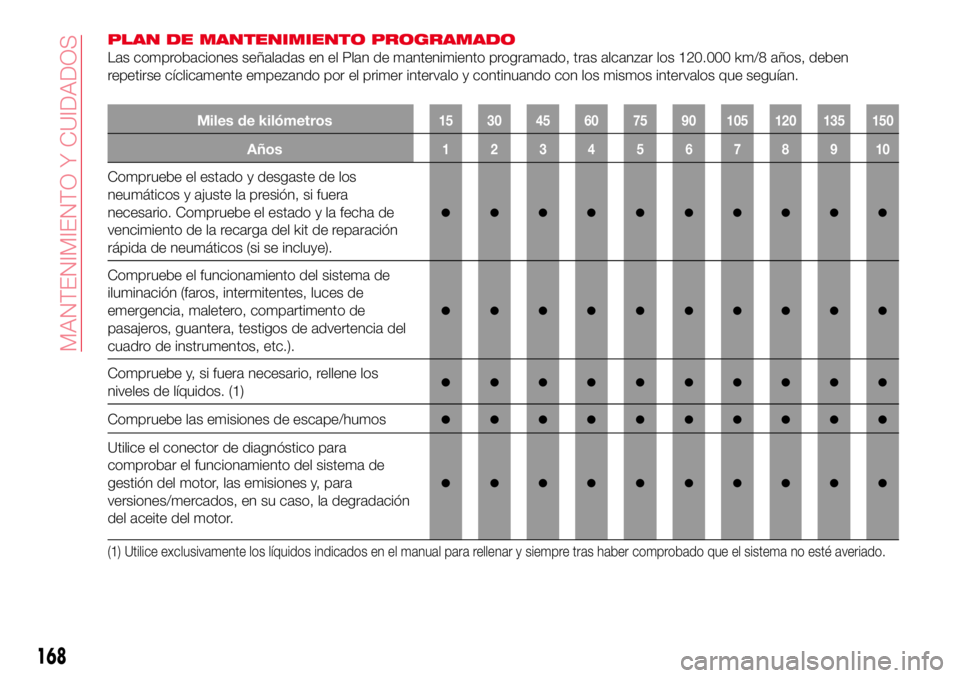

PLAN DE MANTENIMIENTO PROGRAMADO
Las comprobaciones señaladas en el Plan de mantenimiento programado, tras alcanzar los 120.000 km/8 años, deben
repetirse cíclicamente empezando por el primer intervalo y continuando con los mismos intervalos que seguían.
Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Compruebe el estado y desgaste de los
neumáticos y ajuste la presión, si fuera
necesario. Compruebe el estado y la fecha de
vencimiento de la recarga del kit de reparación
rápida de neumáticos (si se incluye).
●●●●●●●●●●
Compruebe el funcionamiento del sistema de
iluminación (faros, intermitentes, luces de
emergencia, maletero, compartimento de
pasajeros, guantera, testigos de advertencia del
cuadro de instrumentos, etc.).
●●●●●●●●●●
Compruebe y, si fuera necesario, rellene los
niveles de líquidos. (1)●●●●●●●●●●
Compruebe las emisiones de escape/humos●●●●●●●●●●
Utilice el conector de diagnóstico para
comprobar el funcionamiento del sistema de
gestión del motor, las emisiones y, para
versiones/mercados, en su caso, la degradación
del aceite del motor.
●●●●●●●●●●
(1) Utilice exclusivamente los líquidos indicados en el manual para rellenar y siempre tras haber comprobado que el sistema no esté averiado.
168
MANTENIMIENTO Y CUIDADOS

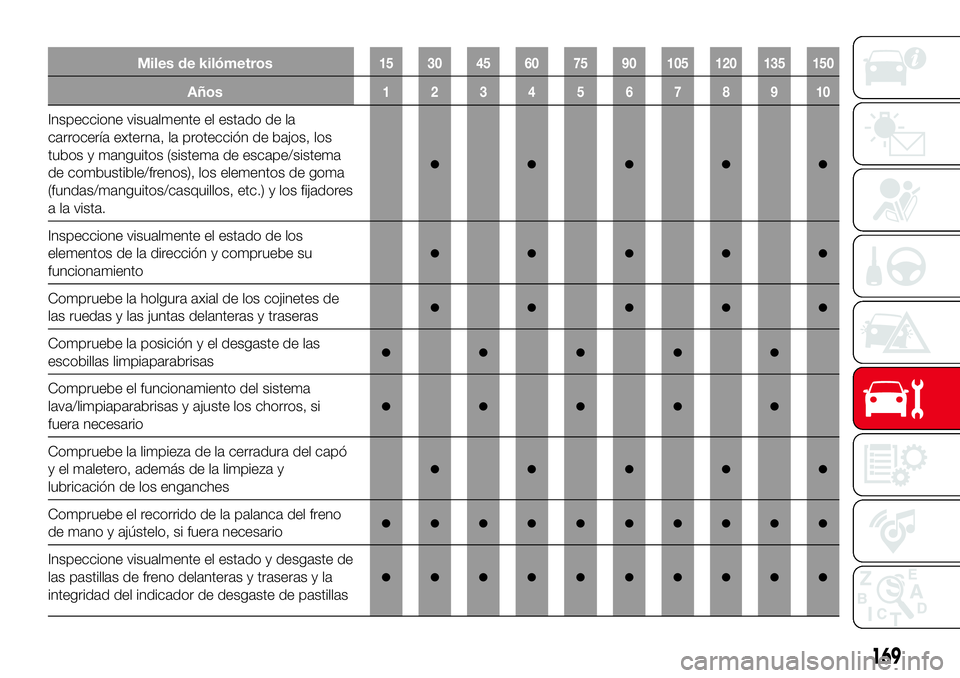

Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Inspeccione visualmente el estado de la
carrocería externa, la protección de bajos, los
tubos y manguitos (sistema de escape/sistema
de combustible/frenos), los elementos de goma
(fundas/manguitos/casquillos, etc.) y los fijadores
a la vista.
●●●●●
Inspeccione visualmente el estado de los
elementos de la dirección y compruebe su
funcionamiento
●●●●●
Compruebe la holgura axial de los cojinetes de
las ruedas y las juntas delanteras y traseras●●●●●
Compruebe la posición y el desgaste de las
escobillas limpiaparabrisas●●●●●
Compruebe el funcionamiento del sistema
lava/limpiaparabrisas y ajuste los chorros, si
fuera necesario
●●●●●
Compruebe la limpieza de la cerradura del capó
y el maletero, además de la limpieza y
lubricación de los enganches
●●●●●
Compruebe el recorrido de la palanca del freno
de mano y ajústelo, si fuera necesario●●●●●●●●●●
Inspeccione visualmente el estado y desgaste de
las pastillas de freno delanteras y traseras y la
integridad del indicador de desgaste de pastillas
●●●●●●●●●●
169

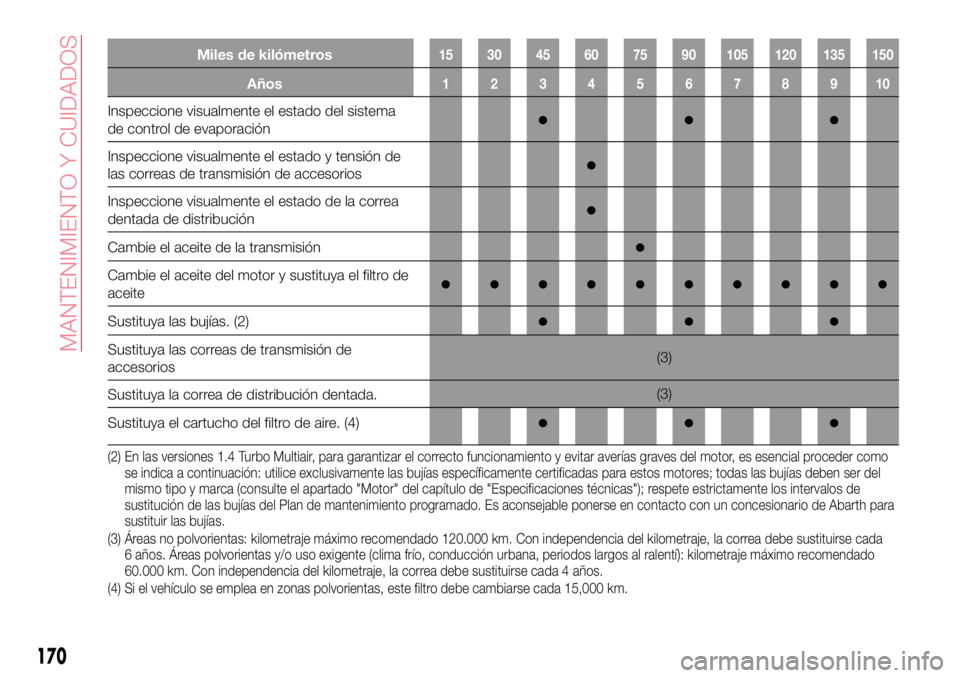

Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Inspeccione visualmente el estado del sistema
de control de evaporación●●●
Inspeccione visualmente el estado y tensión de
las correas de transmisión de accesorios●
Inspeccione visualmente el estado de la correa
dentada de distribución●
Cambie el aceite de la transmisión●
Cambie el aceite del motor y sustituya el filtro de
aceite●●●●●●●●●●
Sustituya las bujías. (2)●●●
Sustituya las correas de transmisión de
accesorios(3)
Sustituya la correa de distribución dentada.(3)
Sustituya el cartucho del filtro de aire. (4)
●●●
(2) En las versiones 1.4 Turbo Multiair, para garantizar el correcto funcionamiento y evitar averías graves del motor, es esencial proceder como
se indica a continuación: utilice exclusivamente las bujías específicamente certificadas para estos motores; todas las bujías deben ser del
mismo tipo y marca (consulte el apartado "Motor" del capítulo de "Especificaciones técnicas"); respete estrictamente los intervalos de
sustitución de las bujías del Plan de mantenimiento programado. Es aconsejable ponerse en contacto con un concesionario de Abarth para
sustituir las bujías.
(3) Áreas no polvorientas: kilometraje máximo recomendado 120.000 km. Con independencia del kilometraje, la correa debe sustituirse cada
6 años. Áreas polvorientas y/o uso exigente (clima frío, conducción urbana, periodos largos al ralentí): kilometraje máximo recomendado
60.000 km. Con independencia del kilometraje, la correa debe sustituirse cada 4 años.
(4) Si el vehículo se emplea en zonas polvorientas, este filtro debe cambiarse cada 15,000 km.
170
MANTENIMIENTO Y CUIDADOS

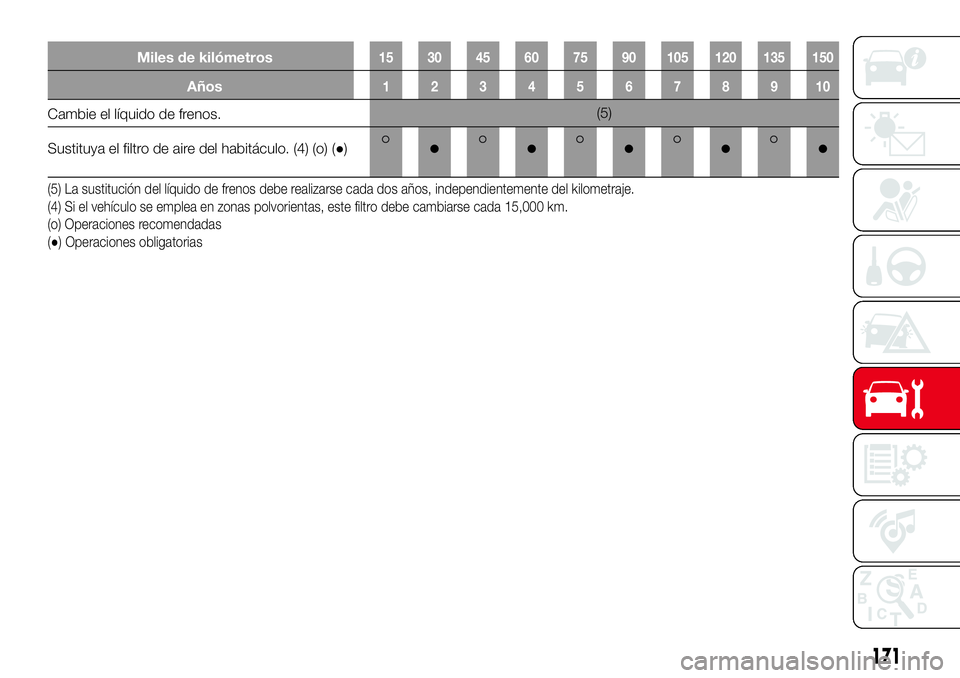

Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Cambie el líquido de frenos.(5)
Sustituya el filtro de aire del habitáculo. (4) (o) (●)
●●●●●
(5) La sustitución del líquido de frenos debe realizarse cada dos años, independientemente del kilometraje.
(4) Si el vehículo se emplea en zonas polvorientas, este filtro debe cambiarse cada 15,000 km.
(o) Operaciones recomendadas
(●) Operaciones obligatorias
171

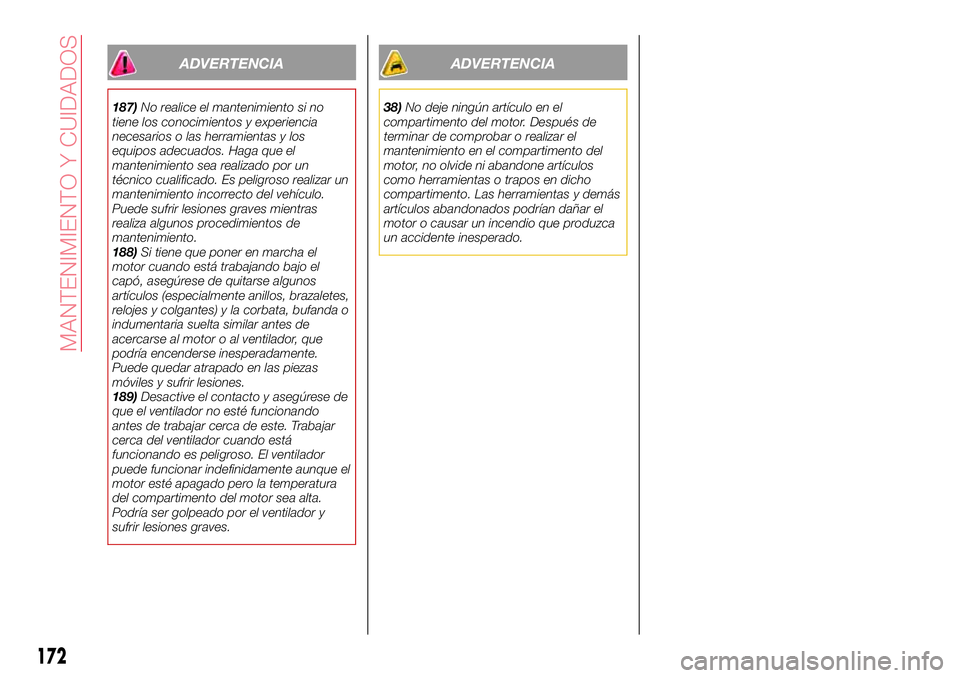

ADVERTENCIA
187)No realice el mantenimiento si no
tiene los conocimientos y experiencia
necesarios o las herramientas y los
equipos adecuados. Haga que el
mantenimiento sea realizado por un
técnico cualificado. Es peligroso realizar un
mantenimiento incorrecto del vehículo.
Puede sufrir lesiones graves mientras
realiza algunos procedimientos de
mantenimiento.
188)Si tiene que poner en marcha el
motor cuando está trabajando bajo el
capó, asegúrese de quitarse algunos
artículos (especialmente anillos, brazaletes,
relojes y colgantes) y la corbata, bufanda o
indumentaria suelta similar antes de
acercarse al motor o al ventilador, que
podría encenderse inesperadamente.
Puede quedar atrapado en las piezas
móviles y sufrir lesiones.
189)Desactive el contacto y asegúrese de
que el ventilador no esté funcionando
antes de trabajar cerca de este. Trabajar
cerca del ventilador cuando está
funcionando es peligroso. El ventilador
puede funcionar indefinidamente aunque el
motor esté apagado pero la temperatura
del compartimento del motor sea alta.
Podría ser golpeado por el ventilador y
sufrir lesiones graves.
ADVERTENCIA
38)No deje ningún artículo en el
compartimento del motor. Después de
terminar de comprobar o realizar el
mantenimiento en el compartimento del
motor, no olvide ni abandone artículos
como herramientas o trapos en dicho
compartimento. Las herramientas y demás
artículos abandonados podrían dañar el
motor o causar un incendio que produzca
un accidente inesperado.
172
MANTENIMIENTO Y CUIDADOS

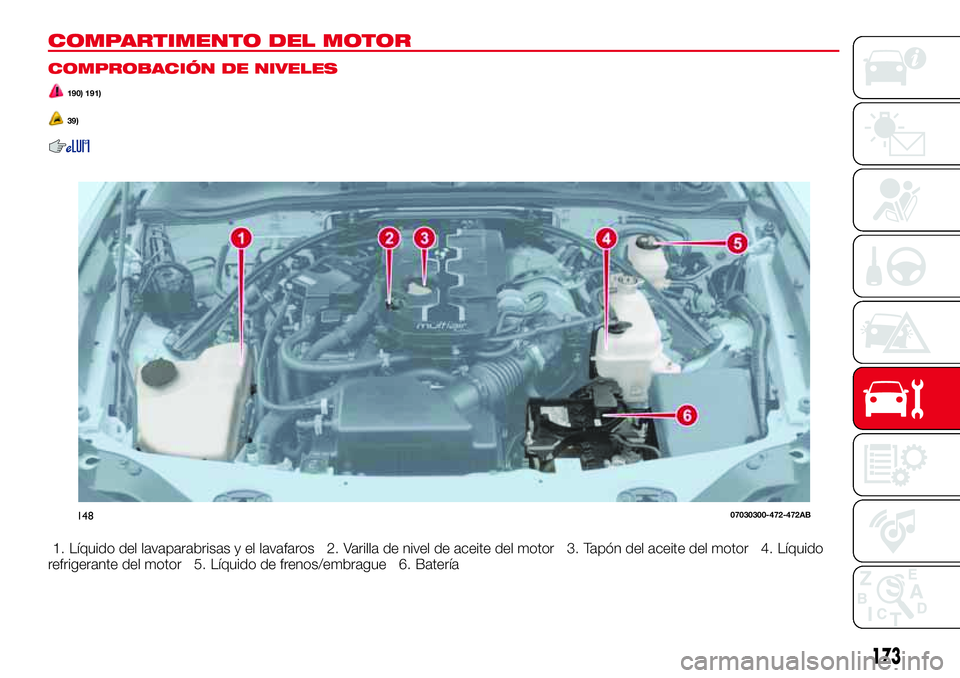

COMPARTIMENTO DEL MOTOR
COMPROBACIÓN DE NIVELES
190) 191)
39)
1. Líquido del lavaparabrisas y el lavafaros 2. Varilla de nivel de aceite del motor 3. Tapón del aceite del motor 4. Líquido
refrigerante del motor 5. Líquido de frenos/embrague 6. Batería
14807030300-472-472AB
173

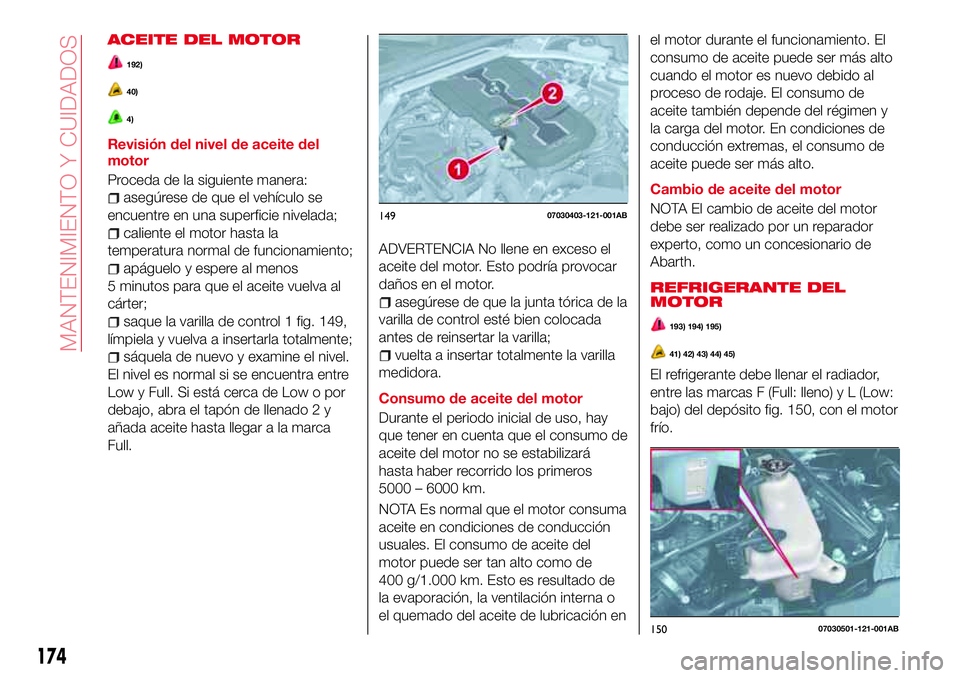

ACEITE DEL MOTOR
192)
40)
4)
Revisión del nivel de aceite del
motor
Proceda de la siguiente manera:
asegúrese de que el vehículo se
encuentre en una superficie nivelada;
caliente el motor hasta la
temperatura normal de funcionamiento;
apáguelo y espere al menos
5 minutos para que el aceite vuelva al
cárter;
saque la varilla de control 1 fig. 149,
límpiela y vuelva a insertarla totalmente;
sáquela de nuevo y examine el nivel.
El nivel es normal si se encuentra entre
Low y Full. Si está cerca de Low o por
debajo, abra el tapón de llenado 2 y
añada aceite hasta llegar a la marca
Full.
ADVERTENCIA No llene en exceso el
aceite del motor. Esto podría provocar
daños en el motor.
asegúrese de que la junta tórica de la
varilla de control esté bien colocada
antes de reinsertar la varilla;
vuelta a insertar totalmente la varilla
medidora.
Consumo de aceite del motor
Durante el periodo inicial de uso, hay
que tener en cuenta que el consumo de
aceite del motor no se estabilizará
hasta haber recorrido los primeros
5000 – 6000 km.
NOTA Es normal que el motor consuma
aceite en condiciones de conducción
usuales. El consumo de aceite del
motor puede ser tan alto como de
400 g/1.000 km. Esto es resultado de
la evaporación, la ventilación interna o
el quemado del aceite de lubricación enel motor durante el funcionamiento. El
consumo de aceite puede ser más alto
cuando el motor es nuevo debido al
proceso de rodaje. El consumo de
aceite también depende del régimen y
la carga del motor. En condiciones de
conducción extremas, el consumo de
aceite puede ser más alto.
Cambio de aceite del motor
NOTA El cambio de aceite del motor
debe ser realizado por un reparador
experto, como un concesionario de
Abarth.
REFRIGERANTE DEL
MOTOR
193) 194) 195)
41) 42) 43) 44) 45)
El refrigerante debe llenar el radiador,
entre las marcas F (Full: lleno) y L (Low:
bajo) del depósito fig. 150, con el motor
frío.
14907030403-121-001AB
15007030501-121-001AB
174
MANTENIMIENTO Y CUIDADOS
