2017 Abarth 124 Spider Manual de Empleo y Cuidado (in Spanish)

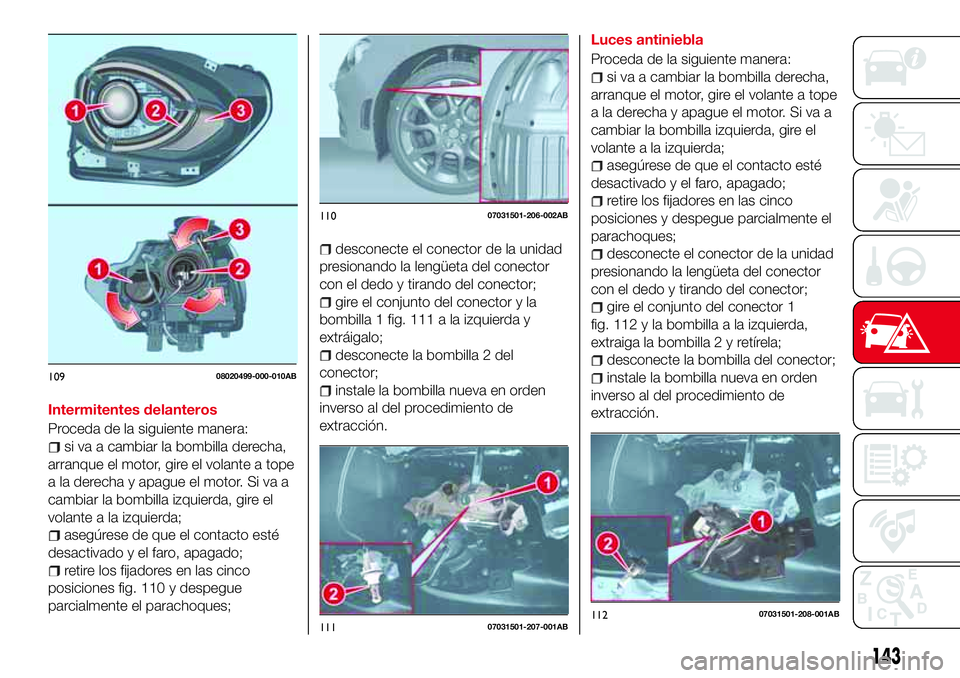

Intermitentes delanteros
Proceda de la siguiente manera:
si va a cambiar la bombilla derecha,
arranque el motor, gire el volante a tope
a la derecha y apague el motor. Si va a
cambiar la bombilla izquierda, gire el
volante a la izquierda;
asegúrese de que el contacto esté
desactivado y el faro, apagado;
retire los fijadores en las cinco
posiciones fig. 110 y despegue
parcialmente el parachoques;
desconecte el conector de la unidad
presionando la lengüeta del conector
con el dedo y tirando del conector;
gire el conjunto del conector y la
bombilla 1 fig. 111 a la izquierda y
extráigalo;
desconecte la bombilla 2 del
conector;
instale la bombilla nueva en orden
inverso al del procedimiento de
extracción.Luces antiniebla
Proceda de la siguiente manera:
si va a cambiar la bombilla derecha,
arranque el motor, gire el volante a tope
a la derecha y apague el motor. Si va a
cambiar la bombilla izquierda, gire el
volante a la izquierda;
asegúrese de que el contacto esté
desactivado y el faro, apagado;
retire los fijadores en las cinco
posiciones y despegue parcialmente el
parachoques;
desconecte el conector de la unidad
presionando la lengüeta del conector
con el dedo y tirando del conector;
gire el conjunto del conector 1
fig. 112 y la bombilla a la izquierda,
extraiga la bombilla2yretírela;
desconecte la bombilla del conector;
instale la bombilla nueva en orden
inverso al del procedimiento de
extracción.10908020499-000-010AB
11007031501-206-002AB
11107031501-207-001AB11207031501-208-001AB
143

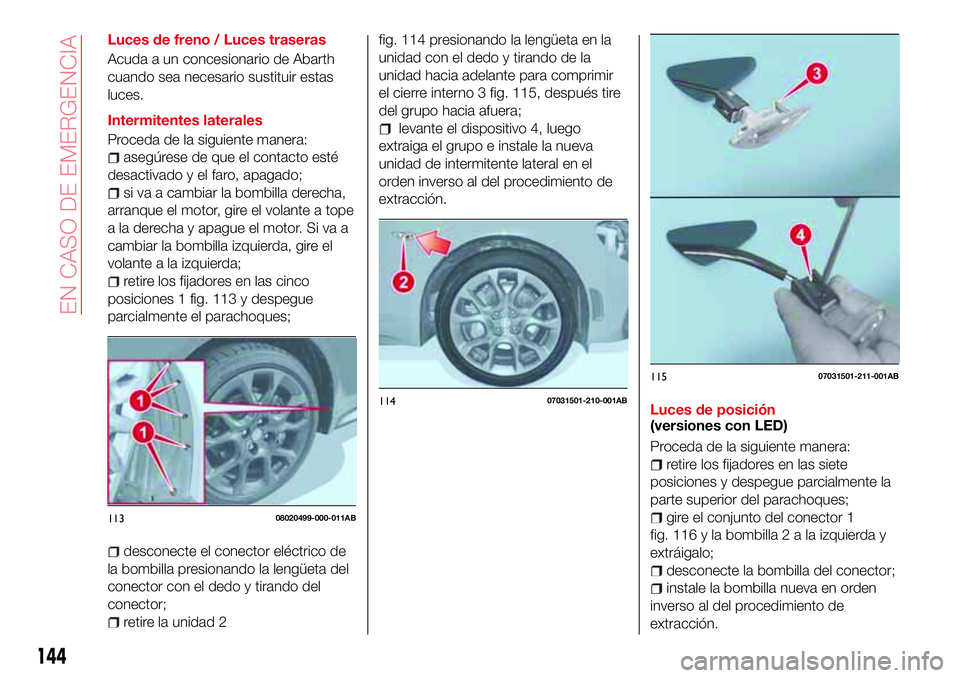

Luces de freno / Luces traseras
Acuda a un concesionario de Abarth
cuando sea necesario sustituir estas
luces.
Intermitentes laterales
Proceda de la siguiente manera:
asegúrese de que el contacto esté
desactivado y el faro, apagado;
si va a cambiar la bombilla derecha,
arranque el motor, gire el volante a tope
a la derecha y apague el motor. Si va a
cambiar la bombilla izquierda, gire el
volante a la izquierda;
retire los fijadores en las cinco
posiciones 1 fig. 113 y despegue
parcialmente el parachoques;
desconecte el conector eléctrico de
la bombilla presionando la lengüeta del
conector con el dedo y tirando del
conector;
retire la unidad 2fig. 114 presionando la lengüeta en la
unidad con el dedo y tirando de la
unidad hacia adelante para comprimir
el cierre interno 3 fig. 115, después tire
del grupo hacia afuera;
levante el dispositivo 4, luego
extraiga el grupo e instale la nueva
unidad de intermitente lateral en el
orden inverso al del procedimiento de
extracción.
Luces de posición
(versiones con LED)
Proceda de la siguiente manera:
retire los fijadores en las siete
posiciones y despegue parcialmente la
parte superior del parachoques;
gire el conjunto del conector 1
fig. 116 y la bombilla2alaizquierda y
extráigalo;
desconecte la bombilla del conector;
instale la bombilla nueva en orden
inverso al del procedimiento de
extracción.
11308020499-000-011AB
11407031501-210-001AB
11507031501-211-001AB
144
EN CASO DE EMERGENCIA

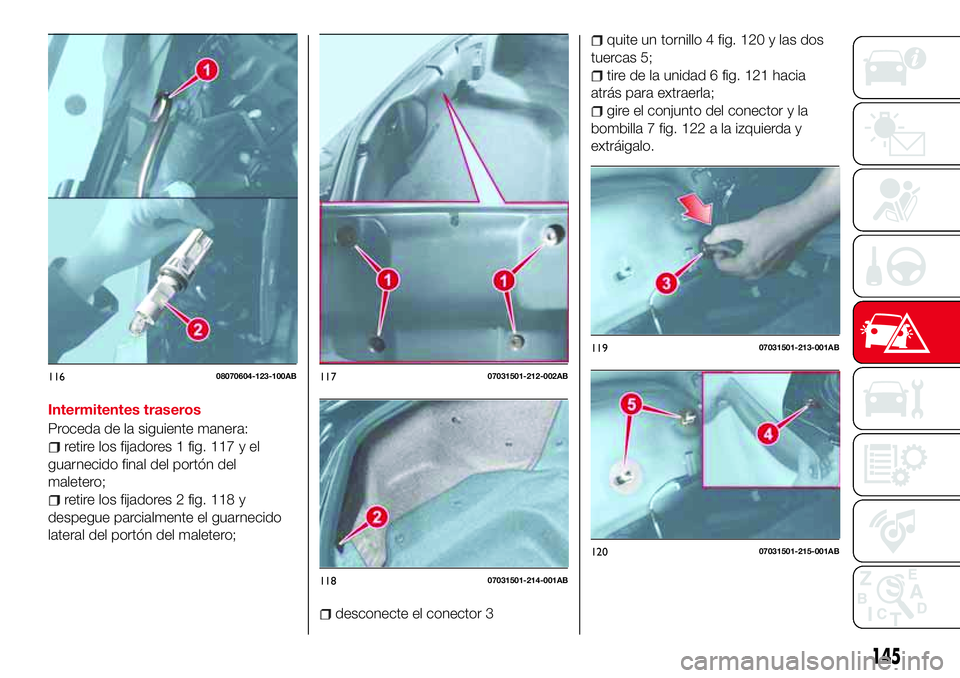

Intermitentes traseros
Proceda de la siguiente manera:
retire los fijadores 1 fig. 117 y el
guarnecido final del portón del
maletero;
retire los fijadores 2 fig. 118 y
despegue parcialmente el guarnecido
lateral del portón del maletero;
desconecte el conector 3
quite un tornillo 4 fig. 120 y las dos
tuercas 5;
tire de la unidad 6 fig. 121 hacia
atrás para extraerla;
gire el conjunto del conector y la
bombilla 7 fig. 122 a la izquierda y
extráigalo.
11608070604-123-100AB11707031501-212-002AB
11807031501-214-001AB
11907031501-213-001AB
12007031501-215-001AB
145

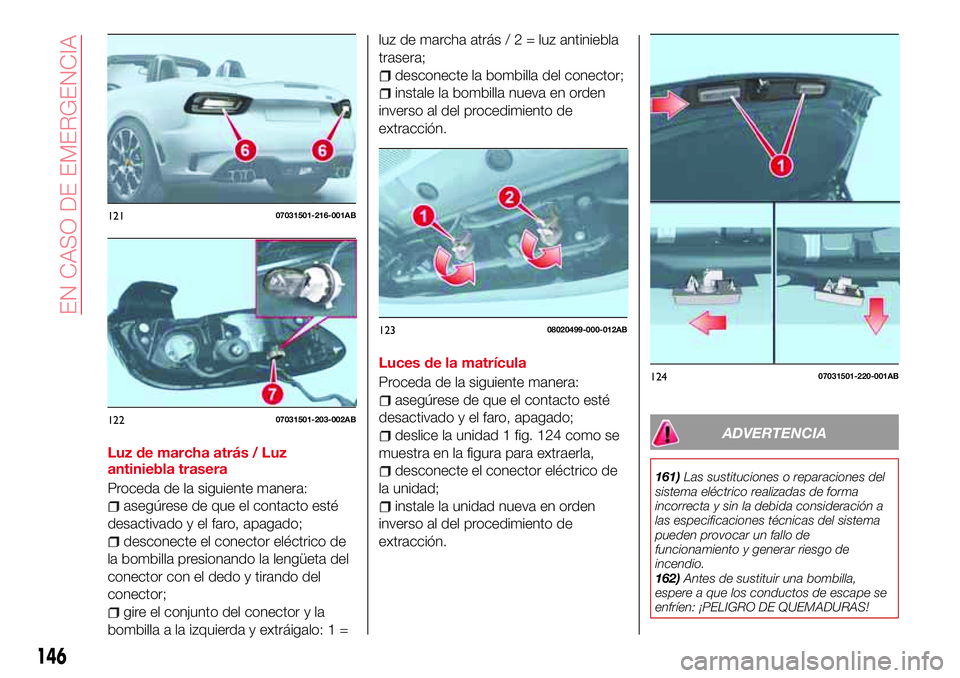

Luz de marcha atrás / Luz
antiniebla trasera
Proceda de la siguiente manera:
asegúrese de que el contacto esté
desactivado y el faro, apagado;
desconecte el conector eléctrico de
la bombilla presionando la lengüeta del
conector con el dedo y tirando del
conector;
gire el conjunto del conector y la
bombilla a la izquierda y extráigalo: 1 =luz de marcha atrás/2=luzantiniebla
trasera;
desconecte la bombilla del conector;
instale la bombilla nueva en orden
inverso al del procedimiento de
extracción.
Luces de la matrícula
Proceda de la siguiente manera:
asegúrese de que el contacto esté
desactivado y el faro, apagado;
deslice la unidad 1 fig. 124 como se
muestra en la figura para extraerla,
desconecte el conector eléctrico de
la unidad;
instale la unidad nueva en orden
inverso al del procedimiento de
extracción.
ADVERTENCIA
161)Las sustituciones o reparaciones del
sistema eléctrico realizadas de forma
incorrecta y sin la debida consideración a
las especificaciones técnicas del sistema
pueden provocar un fallo de
funcionamiento y generar riesgo de
incendio.
162)Antes de sustituir una bombilla,
espere a que los conductos de escape se
enfríen: ¡PELIGRO DE QUEMADURAS!
12107031501-216-001AB
12207031501-203-002AB
12308020499-000-012AB
12407031501-220-001AB
146
EN CASO DE EMERGENCIA

163)Las bombillas halógenas contienen
gas a presión y en caso de rotura pueden
estallar causando que se proyecten
fragmentos de vidrio.
164)Sustituya las bombillas solamente con
el motor apagado. Igualmente, asegúrese
de que el motor está frío, para evitar el
riesgo de producirse quemaduras.
ADVERTENCIA
30)Siempre que sea posible, es
aconsejable sustituir las bombillas en un
concesionario de Abarth. La corrección en
el funcionamiento y la dirección de las
luces externas es esencial para disfrutar de
una circulación segura y respetuosa con la
ley.
31)Las bombillas halógenas deben
manipularse sosteniéndolas por su parte
metálica. Al tocar la parte transparente de
la bombilla con los dedos, se reduce la
intensidad de la luz emitida e incluso se
acorta la vida útil del componente. En caso
de contacto accidental con los dedos,
limpie la bombilla con un paño humedecido
en alcohol y deje que esta se seque.
SUSTITUCIÓN DE
FUSIBLES
INFORMACIÓN GENERAL
165) 166) 167) 168) 169)
32) 33)
Ubicación de los fusibles
Los fusibles se agrupan en dos cajas
ubicadas en el lado izquierdo del
vehículo y bajo el capó.
FUSIBLES DEL LADO
IZQUIERDO DEL
VEHÍCULO
Proceda de la siguiente manera:
asegúrese de que el contacto esté
desactivado y otros interruptores,
también;
abra la tapa del panel de fusibles
fig. 125 (ubicado cerca de la puerta);
presione el clip de retención y
extraiga la cubierta protectora;
tire del fusible recto hacia afuera con
el extractor suministrado en el bloque
de fusibles que se encuentra en el
compartimento del motor fig. 126;
revise el fusible y cámbielo si
estuviera fundido;
inserte un fusible nuevo del mismo
amperaje y asegúrese de que encaje
bien. Si no encaja perfectamente,
póngase en contacto con un
concesionario de Abarth. Si no tiene
fusibles de repuesto, tome prestado
uno del mismo amperaje de un circuito
que no sea esencial para el
funcionamiento del vehículo, como el
circuito de audio o el de la toma
eléctrica;
vuelva a instalar la tapa y asegúrese
de que quede bien sujeta.12507031601-121-001AB
12607031601-122-001AB
147

ADVERTENCIA Sustituya siempre un
fusible por otro original de FCA o
equivalente del mismo amperaje. De lo
contrario, podría dañarse el sistema
eléctrico.

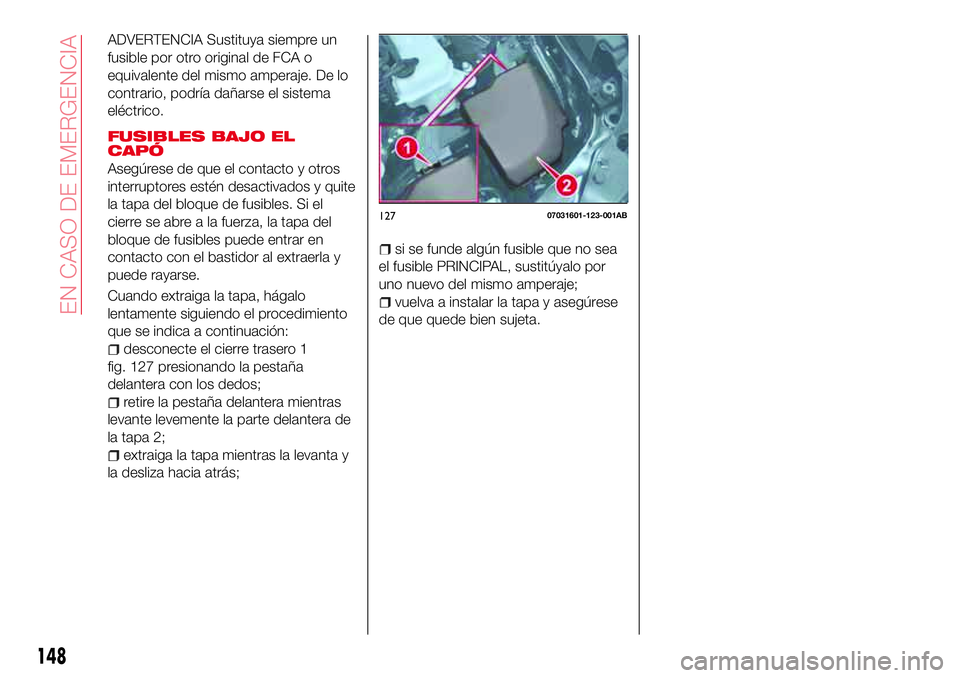

FUSIBLES BAJO EL
CAPÓ
Asegúrese de que el contacto y otros
interruptores estén desactivados y quite
la tapa del bloque de fusibles. Si el
cierre se abre a la fuerza, la tapa del
bloque de fusibles puede entrar en
contacto con el bastidor al extraerla y
puede rayarse.
Cuando extraiga la tapa, hágalo
lentamente siguiendo el procedimiento
que se indica a continuación:
desconecte el cierre trasero 1
fig. 127 presionando la pestaña
delantera con los dedos;
retire la pestaña delantera mientras
levante levemente la parte delantera de
la tapa 2;
extraiga la tapa mientras la levanta y
la desliza hacia atrás;
si se funde algún fusible que no sea
el fusible PRINCIPAL, sustitúyalo por
uno nuevo del mismo amperaje;
vuelva a instalar la tapa y asegúrese
de que quede bien sujeta.
12707031601-123-001AB
148
EN CASO DE EMERGENCIA

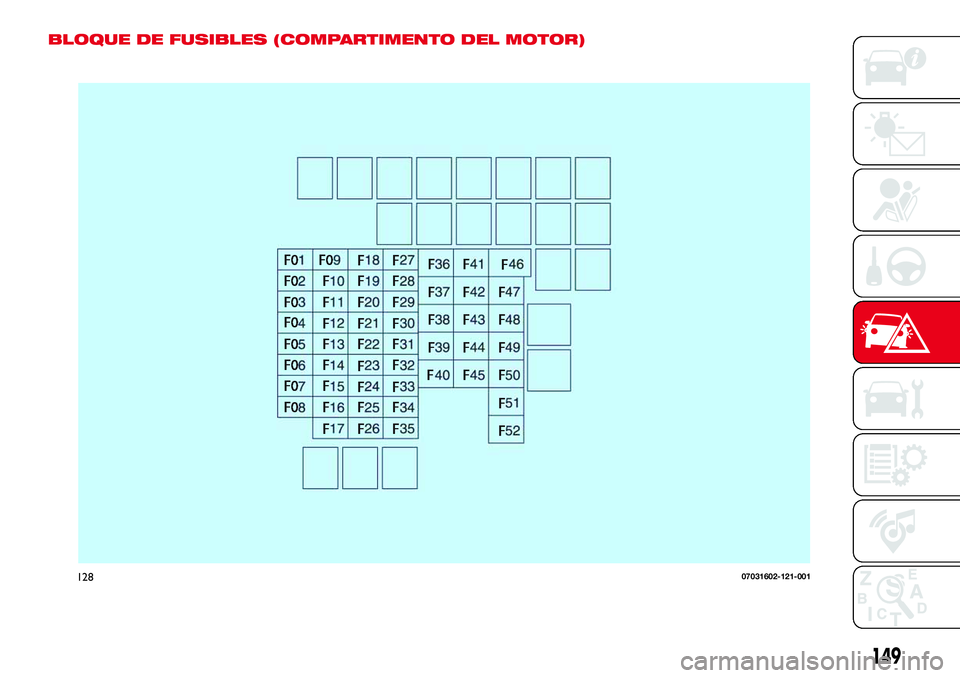

BLOQUE DE FUSIBLES (COMPARTIMENTO DEL MOTOR)
12807031602-121-001
149

DESCRIPCIÓNAMPERAJE DE LOS
FUSIBLESCOMPONENTES PROTEGIDOS
F03 HORN2 7,5 A Bocina
F06 — — —
F07 INTERIOR 15 A Luz de cortesía
F09 AUDIO2 15 A Sistema de audio
F10 METER1 10 A Cuadro de instrumentos
F11 SRS1 7,5 A Air Bag
F12 — — —
F13 RADIO 7,5 A Sistema de audio
F17 AUDIO1 25 A Sistema de audio
F18 A/C MAG 7,5 A Aire acondicionado
F20 AT 15 A Sistema de control de transmisión (si se incluye)
F21 D LOCK 25 A Cierre centralizado
F22 H/L RH 20 A Faro derecho
F24 TAIL 20 A Luces traseras/luces de matrícula/luces de posición
F25 DRL 15 A Luces diurnas
F26 ROOM 25 A Luz de cortesía
F27 FOG 15 A Luces antiniebla
F28 H/CLEAN 20 A Lavafaros (si se incluye)
F29 FRENO 10 A Luces de freno/luz antiniebla trasera (si se incluye)
F30 BOCINA 15 A Bocina
F31 H/L RH 20 A Faro izquierdo
F33 HAZARD 15 A Luces de emergencia/intermitentes
150
EN CASO DE EMERGENCIA
