Page 65 of 331

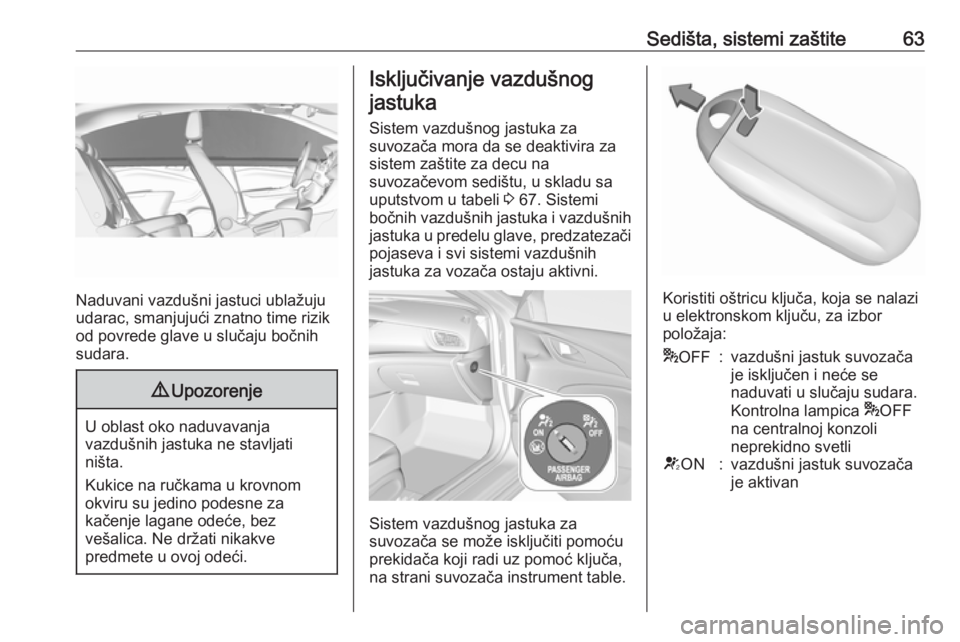

Sedišta, sistemi zaštite63
Naduvani vazdušni jastuci ublažuju
udarac, smanjujući znatno time rizik
od povrede glave u slučaju bočnih
sudara.
9 Upozorenje
U oblast oko naduvavanja
vazdušnih jastuka ne stavljati
ništa.
Kukice na ručkama u krovnom
okviru su jedino podesne za
kačenje lagane odeće, bez
vešalica. Ne držati nikakve
predmete u ovoj odeći.
Isključivanje vazdušnog
jastuka
Sistem vazdušnog jastuka za
suvozača mora da se deaktivira za
sistem zaštite za decu na
suvozačevom sedištu, u skladu sa uputstvom u tabeli 3 67. Sistemi
bočnih vazdušnih jastuka i vazdušnih
jastuka u predelu glave, predzatezači pojaseva i svi sistemi vazdušnih
jastuka za vozača ostaju aktivni.
Sistem vazdušnog jastuka za
suvozača se može isključiti pomoću prekidača koji radi uz pomoć ključa,
na strani suvozača instrument table.
Koristiti oštricu ključa, koja se nalazi
u elektronskom ključu, za izbor
položaja:
* OFF:vazdušni jastuk suvozača
je isključen i neće se
naduvati u slučaju sudara.
Kontrolna lampica *OFF
na centralnoj konzoli neprekidno svetliV ON:vazdušni jastuk suvozača
je aktivan
Page 66 of 331

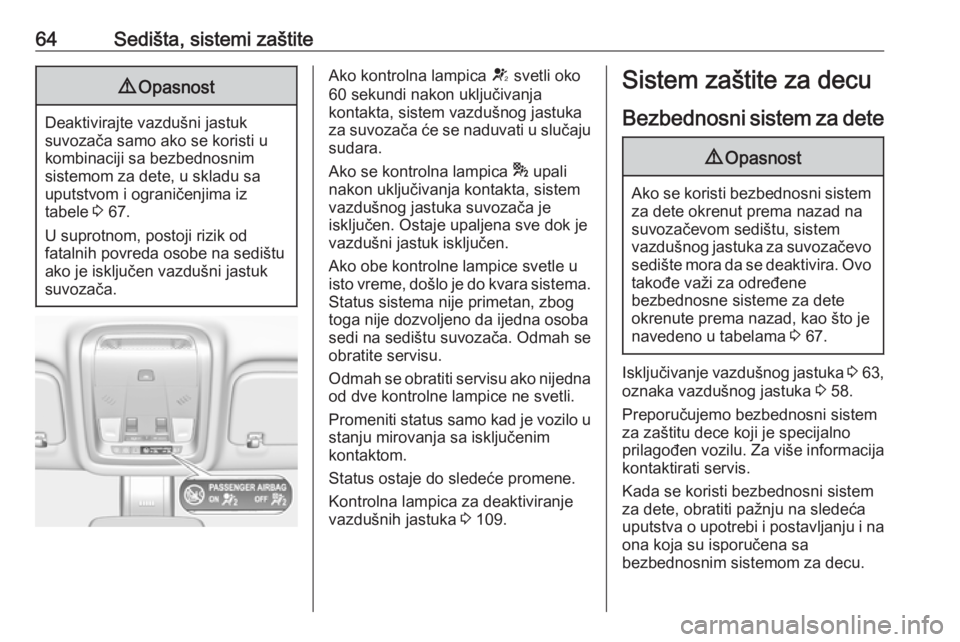

64Sedišta, sistemi zaštite9Opasnost
Deaktivirajte vazdušni jastuk
suvozača samo ako se koristi u
kombinaciji sa bezbednosnim
sistemom za dete, u skladu sa
uputstvom i ograničenjima iz
tabele 3 67.
U suprotnom, postoji rizik od
fatalnih povreda osobe na sedištu
ako je isključen vazdušni jastuk
suvozača.
Ako kontrolna lampica V svetli oko
60 sekundi nakon uključivanja
kontakta, sistem vazdušnog jastuka
za suvozača će se naduvati u slučaju sudara.
Ako se kontrolna lampica * upali
nakon uključivanja kontakta, sistem vazdušnog jastuka suvozača je
isključen. Ostaje upaljena sve dok je
vazdušni jastuk isključen.
Ako obe kontrolne lampice svetle u
isto vreme, došlo je do kvara sistema.
Status sistema nije primetan, zbog
toga nije dozvoljeno da ijedna osoba
sedi na sedištu suvozača. Odmah se
obratite servisu.
Odmah se obratiti servisu ako nijedna
od dve kontrolne lampice ne svetli.
Promeniti status samo kad je vozilo u
stanju mirovanja sa isključenim
kontaktom.
Status ostaje do sledeće promene.
Kontrolna lampica za deaktiviranje
vazdušnih jastuka 3 109.Sistem zaštite za decu
Bezbednosni sistem za dete9 Opasnost
Ako se koristi bezbednosni sistem
za dete okrenut prema nazad na
suvozačevom sedištu, sistem
vazdušnog jastuka za suvozačevo sedište mora da se deaktivira. Ovotakođe važi za određene
bezbednosne sisteme za dete
okrenute prema nazad, kao što je
navedeno u tabelama 3 67.
Isključivanje vazdušnog jastuka 3 63,
oznaka vazdušnog jastuka 3 58.
Preporučujemo bezbednosni sistem
za zaštitu dece koji je specijalno prilagođen vozilu. Za više informacija kontaktirati servis.
Kada se koristi bezbednosni sistem
za dete, obratiti pažnju na sledeća
uputstva o upotrebi i postavljanju i na
ona koja su isporučena sa
bezbednosnim sistemom za decu.
Page 67 of 331

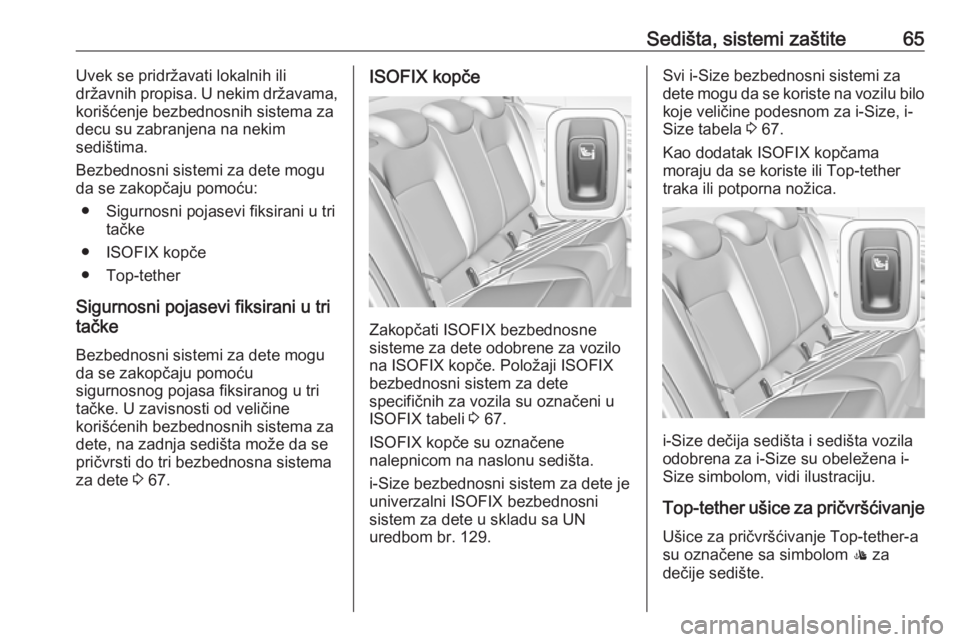

Sedišta, sistemi zaštite65Uvek se pridržavati lokalnih ili
državnih propisa. U nekim državama,
korišćenje bezbednosnih sistema za
decu su zabranjena na nekim
sedištima.
Bezbednosni sistemi za dete mogu
da se zakopčaju pomoću:
● Sigurnosni pojasevi fiksirani u tri tačke
● ISOFIX kopče
● Top-tether
Sigurnosni pojasevi fiksirani u tri
tačke
Bezbednosni sistemi za dete mogu
da se zakopčaju pomoću
sigurnosnog pojasa fiksiranog u tri
tačke. U zavisnosti od veličine
korišćenih bezbednosnih sistema za
dete, na zadnja sedišta može da se
pričvrsti do tri bezbednosna sistema
za dete 3 67.ISOFIX kopče
Zakopčati ISOFIX bezbednosne
sisteme za dete odobrene za vozilo
na ISOFIX kopče. Položaji ISOFIX
bezbednosni sistem za dete
specifičnih za vozila su označeni u
ISOFIX tabeli 3 67.
ISOFIX kopče su označene
nalepnicom na naslonu sedišta.
i-Size bezbednosni sistem za dete je
univerzalni ISOFIX bezbednosni
sistem za dete u skladu sa UN
uredbom br. 129.
Svi i-Size bezbednosni sistemi za
dete mogu da se koriste na vozilu bilo
koje veličine podesnom za i-Size, i- Size tabela 3 67.
Kao dodatak ISOFIX kopčama moraju da se koriste ili Top-tether
traka ili potporna nožica.
i-Size dečija sedišta i sedišta vozila
odobrena za i-Size su obeležena i-
Size simbolom, vidi ilustraciju.
Top-tether ušice za pričvršćivanje Ušice za pričvršćivanje Top-tether-a
su označene sa simbolom : za
dečije sedište.
Page 68 of 331

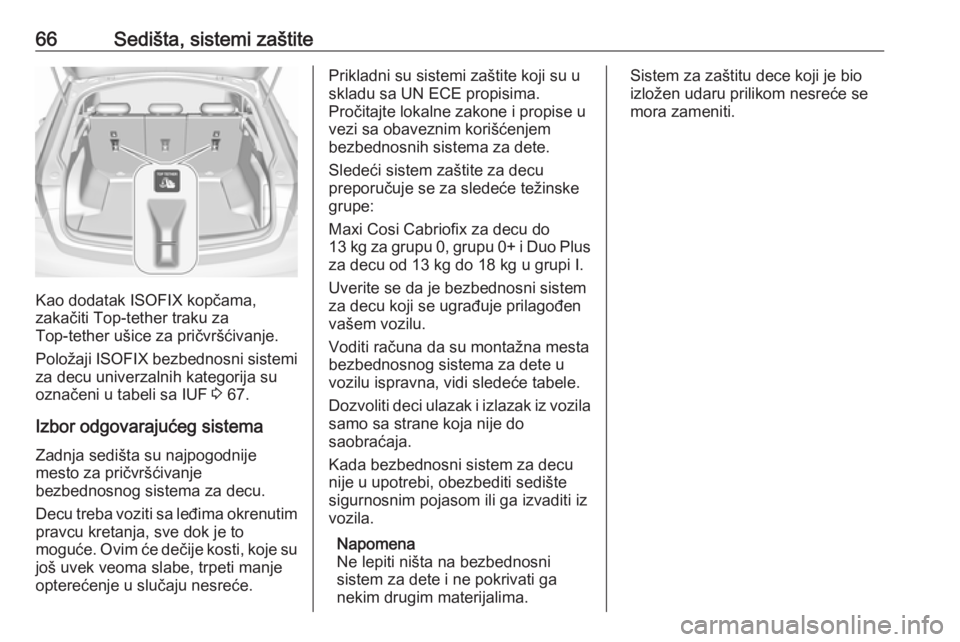

66Sedišta, sistemi zaštite
Kao dodatak ISOFIX kopčama,
zakačiti Top-tether traku za
Top-tether ušice za pričvršćivanje.
Položaji ISOFIX bezbednosni sistemi za decu univerzalnih kategorija su
označeni u tabeli sa IUF 3 67.
Izbor odgovarajućeg sistema Zadnja sedišta su najpogodnije
mesto za pričvršćivanje
bezbednosnog sistema za decu.
Decu treba voziti sa leđima okrenutim
pravcu kretanja, sve dok je to
moguće. Ovim će dečije kosti, koje su još uvek veoma slabe, trpeti manje
opterećenje u slučaju nesreće.
Prikladni su sistemi zaštite koji su u
skladu sa UN ECE propisima.
Pročitajte lokalne zakone i propise u
vezi sa obaveznim korišćenjem
bezbednosnih sistema za dete.
Sledeći sistem zaštite za decu
preporučuje se za sledeće težinske
grupe:
Maxi Cosi Cabriofix za decu do
13 kg za grupu 0, grupu 0+ i Duo Plus
za decu od 13 kg do 18 kg u grupi I.
Uverite se da je bezbednosni sistem
za decu koji se ugrađuje prilagođen
vašem vozilu.
Voditi računa da su montažna mesta bezbednosnog sistema za dete u
vozilu ispravna, vidi sledeće tabele.
Dozvoliti deci ulazak i izlazak iz vozila samo sa strane koja nije do
saobraćaja.
Kada bezbednosni sistem za decu nije u upotrebi, obezbediti sedište
sigurnosnim pojasom ili ga izvaditi iz
vozila.
Napomena
Ne lepiti ništa na bezbednosni
sistem za dete i ne pokrivati ga
nekim drugim materijalima.Sistem za zaštitu dece koji je bio
izložen udaru prilikom nesreće se
mora zameniti.
Page 69 of 331

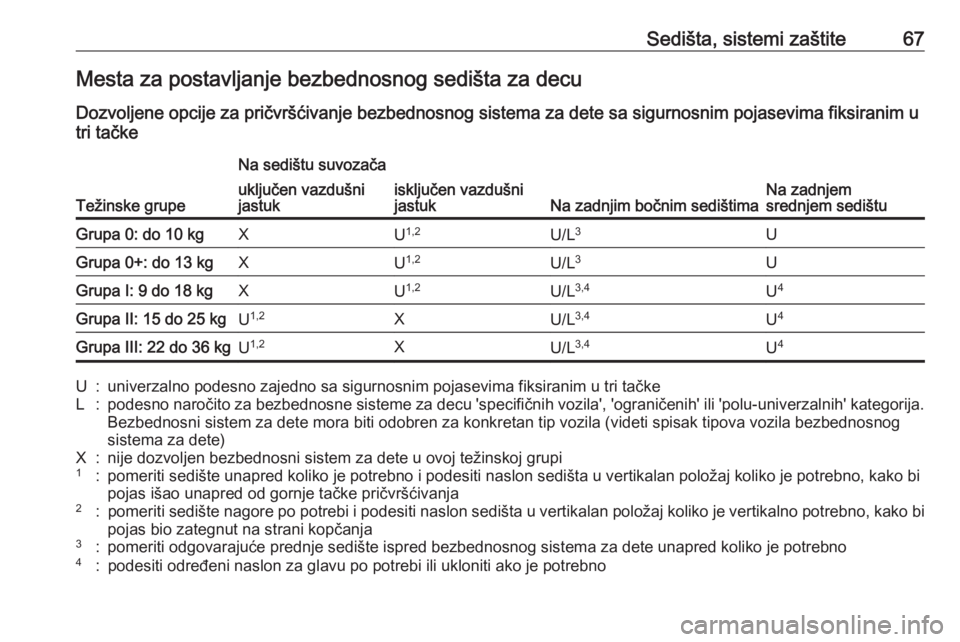

Sedišta, sistemi zaštite67Mesta za postavljanje bezbednosnog sedišta za decu
Dozvoljene opcije za pričvršćivanje bezbednosnog sistema za dete sa sigurnosnim pojasevima fiksiranim u
tri tačke
Težinske grupe
Na sedištu suvozača
Na zadnjim bočnim sedištimaNa zadnjem
srednjem sedištu
uključen vazdušni
jastukisključen vazdušni
jastukGrupa 0: do 10 kgXU 1,2U/L 3UGrupa 0+: do 13 kgXU1,2U/L 3UGrupa I: 9 do 18 kgXU1,2U/L 3,4U4Grupa II: 15 do 25 kgU1,2XU/L 3,4U4Grupa III: 22 do 36 kgU1,2XU/L 3,4U4U:univerzalno podesno zajedno sa sigurnosnim pojasevima fiksiranim u tri tačkeL:podesno naročito za bezbednosne sisteme za decu 'specifičnih vozila', 'ograničenih' ili 'polu-univerzalnih' kategorija.
Bezbednosni sistem za dete mora biti odobren za konkretan tip vozila (videti spisak tipova vozila bezbednosnog
sistema za dete)X:nije dozvoljen bezbednosni sistem za dete u ovoj težinskoj grupi1:pomeriti sedište unapred koliko je potrebno i podesiti naslon sedišta u vertikalan položaj koliko je potrebno, kako bi pojas išao unapred od gornje tačke pričvršćivanja2:pomeriti sedište nagore po potrebi i podesiti naslon sedišta u vertikalan položaj koliko je vertikalno potrebno, kako bi
pojas bio zategnut na strani kopčanja3:pomeriti odgovarajuće prednje sedište ispred bezbednosnog sistema za dete unapred koliko je potrebno4:podesiti određeni naslon za glavu po potrebi ili ukloniti ako je potrebno
Page 70 of 331

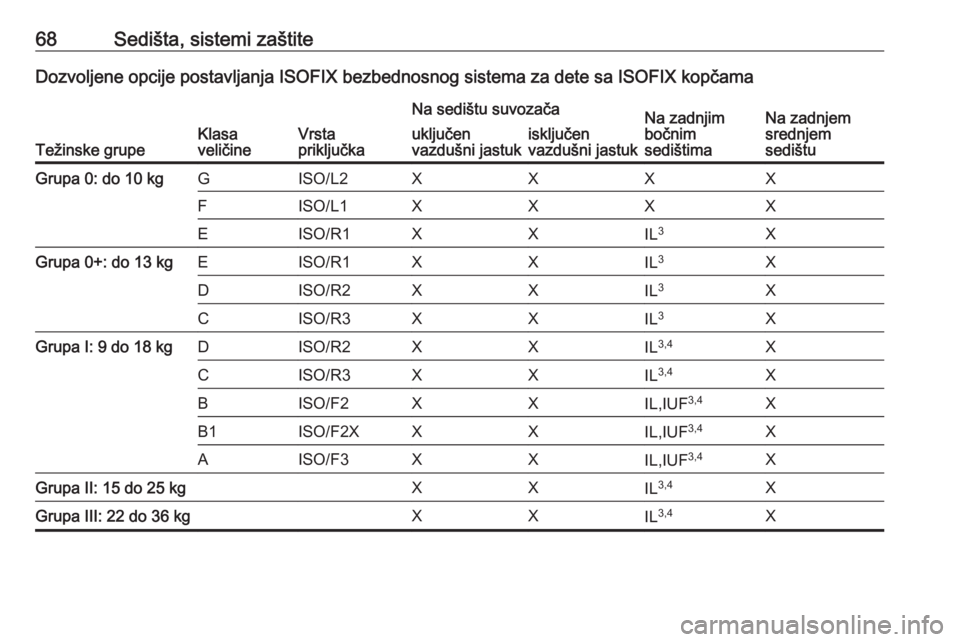

68Sedišta, sistemi zaštiteDozvoljene opcije postavljanja ISOFIX bezbednosnog sistema za dete sa ISOFIX kopčama
Težinske grupeKlasa
veličineVrsta
priključka
Na sedištu suvozačaNa zadnjim
bočnim
sedištimaNa zadnjem
srednjem
sedištuuključen
vazdušni jastukisključen
vazdušni jastukGrupa 0: do 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGrupa 0+: do 13 kgEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XGrupa I: 9 do 18 kgDISO/R2XXIL3,4XCISO/R3XXIL3,4XBISO/F2XXIL,IUF 3,4XB1ISO/F2XXXIL,IUF 3,4XAISO/F3XXIL,IUF3,4XGrupa II: 15 do 25 kgXXIL3,4XGrupa III: 22 do 36 kgXXIL3,4X
Page 71 of 331

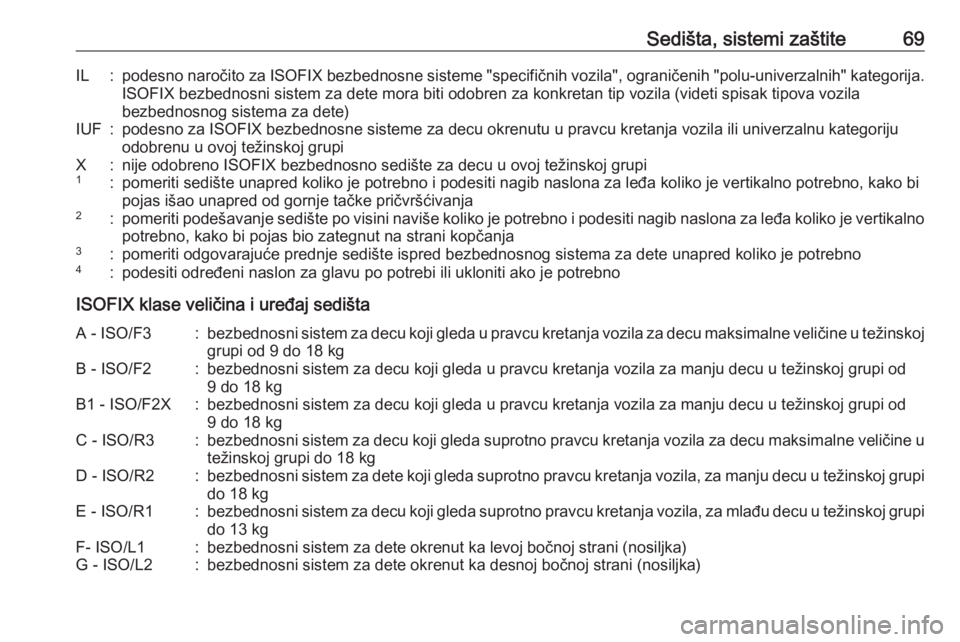

Sedišta, sistemi zaštite69IL:podesno naročito za ISOFIX bezbednosne sisteme "specifičnih vozila", ograničenih "polu-univerzalnih" kategorija.
ISOFIX bezbednosni sistem za dete mora biti odobren za konkretan tip vozila (videti spisak tipova vozila
bezbednosnog sistema za dete)IUF:podesno za ISOFIX bezbednosne sisteme za decu okrenutu u pravcu kretanja vozila ili univerzalnu kategoriju odobrenu u ovoj težinskoj grupiX:nije odobreno ISOFIX bezbednosno sedište za decu u ovoj težinskoj grupi1:pomeriti sedište unapred koliko je potrebno i podesiti nagib naslona za leđa koliko je vertikalno potrebno, kako bi
pojas išao unapred od gornje tačke pričvršćivanja2:pomeriti podešavanje sedište po visini naviše koliko je potrebno i podesiti nagib naslona za leđa koliko je vertikalno
potrebno, kako bi pojas bio zategnut na strani kopčanja3:pomeriti odgovarajuće prednje sedište ispred bezbednosnog sistema za dete unapred koliko je potrebno4:podesiti određeni naslon za glavu po potrebi ili ukloniti ako je potrebno
ISOFIX klase veličina i uređaj sedišta
A - ISO/F3:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za decu maksimalne veličine u težinskoj grupi od 9 do 18 kgB - ISO/F2:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kgB1 - ISO/F2X:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kgC - ISO/R3:bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila za decu maksimalne veličine u težinskoj grupi do 18 kgD - ISO/R2:bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila, za manju decu u težinskoj grupi
do 18 kgE - ISO/R1:bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila, za mlađu decu u težinskoj grupi
do 13 kgF- ISO/L1:bezbednosni sistem za dete okrenut ka levoj bočnoj strani (nosiljka)G - ISO/L2:bezbednosni sistem za dete okrenut ka desnoj bočnoj strani (nosiljka)
Page 72 of 331

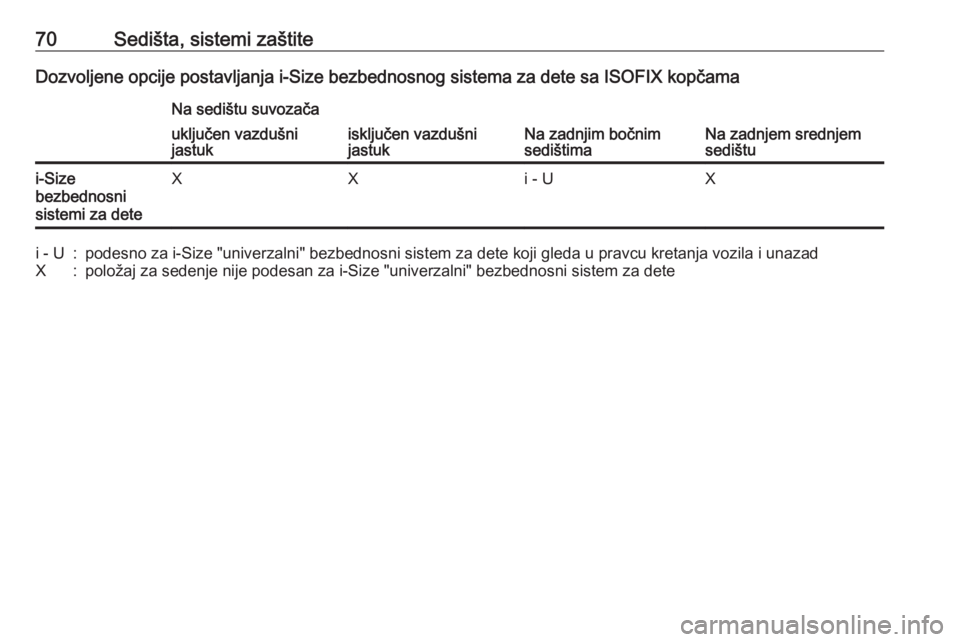

70Sedišta, sistemi zaštiteDozvoljene opcije postavljanja i-Size bezbednosnog sistema za dete sa ISOFIX kopčamaNa sedištu suvozača
Na zadnjim bočnim
sedištimaNa zadnjem srednjem
sedištu
uključen vazdušni
jastukisključen vazdušni
jastuki-Size
bezbednosni
sistemi za deteXXi - UXi - U:podesno za i-Size "univerzalni" bezbednosni sistem za dete koji gleda u pravcu kretanja vozila i unazadX:položaj za sedenje nije podesan za i-Size "univerzalni" bezbednosni sistem za dete
