Vožnja i rukovanje223živice ili drugih nepomičnih predmeta.
To predstavlja normalan rad i sistem ne treba servisirati.
Sistem možda neće ispravno raditi u
sledećim slučajevima:
● Kada led, sneg, nalepnice, magneti, metalne pločice ili bilo
šta drugo zaklanja senzore.
● Tokom vožnje po jakom nevremenu.
● Nakon saobraćajne nesreće ili ako je područje oko senzora za
detekciju oštećeno ili nije
adekvatno popravljeno.
● Kada su temperaturne promene ekstremne.
● Kada vozilo vuče prikolicu
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
prikazuje se poruka na
informacionom centru za vozača.
Potražiti pomoć servisne radionice.
Napomena
Nakon proizvodnje sistem je
potrebno kalibrisati. Za najbolje
performanse, što je pre moguće voziti neko vreme po autoputu bezkrivina i sa predmetima pored puta
npr. zaštitnim ogradama i
barijerama.
Sistem za panoramski prikaz
Ovaj sistem omogućava da se prikaz
okruženja vozila na informacionom
displeju prikazuje kao slika od skoro
360°, kao iz ptičje perspektive.
Ovaj sistem koristi četiri kamere: ● zadnju kameru, montiranu na vratima prtljažnika
● prednju kameru, montiranu na prednjoj rešetki ispod oznake
● bočne kamere, koje se nalaze u dnu oba spoljašnje retrovizora.
Ekran informacionog displeja je
podeljen na dva dela: sa leve strane
se nalazi pogled od iznad vozila, a sa desne strane se prikazuje pogled saprednje ili zadnje strane, zavisno od
toga koji stepen prenosa je uključen.
Senzori za parkiranje dopunjuju
informacije na prikazu.

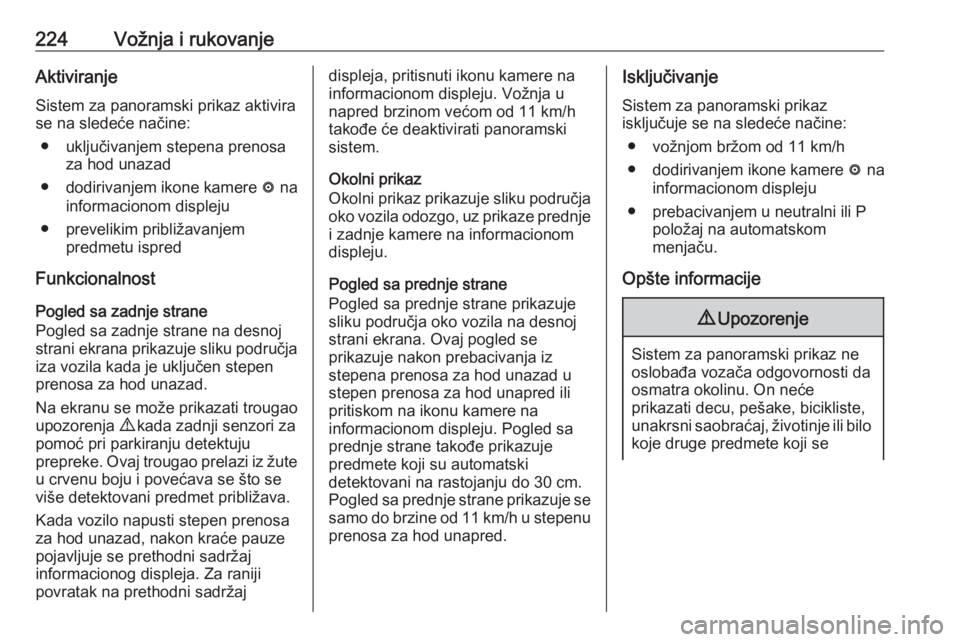

224Vožnja i rukovanjeAktiviranjeSistem za panoramski prikaz aktivira
se na sledeće načine:
● uključivanjem stepena prenosa za hod unazad
● dodirivanjem ikone kamere ë na
informacionom displeju
● prevelikim približavanjem predmetu ispred
Funkcionalnost
Pogled sa zadnje strane
Pogled sa zadnje strane na desnoj
strani ekrana prikazuje sliku područja iza vozila kada je uključen stepen
prenosa za hod unazad.
Na ekranu se može prikazati trougao
upozorenja 9 kada zadnji senzori za
pomoć pri parkiranju detektuju
prepreke. Ovaj trougao prelazi iz žute u crvenu boju i povećava se što se
više detektovani predmet približava.
Kada vozilo napusti stepen prenosa za hod unazad, nakon kraće pauzepojavljuje se prethodni sadržaj
informacionog displeja. Za raniji
povratak na prethodni sadržajdispleja, pritisnuti ikonu kamere na
informacionom displeju. Vožnja u
napred brzinom većom od 11 km/h
takođe će deaktivirati panoramski
sistem.
Okolni prikaz
Okolni prikaz prikazuje sliku područja
oko vozila odozgo, uz prikaze prednje i zadnje kamere na informacionom
displeju.
Pogled sa prednje strane
Pogled sa prednje strane prikazuje
sliku područja oko vozila na desnoj
strani ekrana. Ovaj pogled se
prikazuje nakon prebacivanja iz
stepena prenosa za hod unazad u
stepen prenosa za hod unapred ili
pritiskom na ikonu kamere na
informacionom displeju. Pogled sa
prednje strane takođe prikazuje
predmete koji su automatski
detektovani na rastojanju do 30 cm.
Pogled sa prednje strane prikazuje se
samo do brzine od 11 km/h u stepenu prenosa za hod unapred.Isključivanje
Sistem za panoramski prikaz
isključuje se na sledeće načine:
● vožnjom bržom od 11 km/h
● dodirivanjem ikone kamere ë na
informacionom displeju
● prebacivanjem u neutralni ili P položaj na automatskom
menjaču.
Opšte informacije9 Upozorenje
Sistem za panoramski prikaz ne
oslobađa vozača odgovornosti da
osmatra okolinu. On neće
prikazati decu, pešake, bicikliste,
unakrsni saobraćaj, životinje ili bilo koje druge predmete koji se

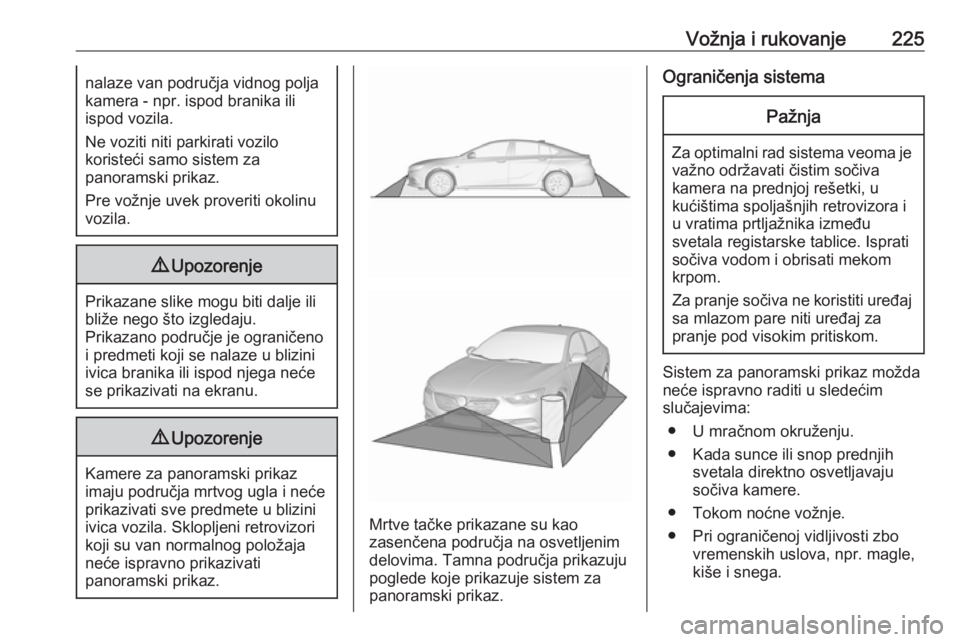

Vožnja i rukovanje225nalaze van područja vidnog polja
kamera - npr. ispod branika ili
ispod vozila.
Ne voziti niti parkirati vozilo koristeći samo sistem za
panoramski prikaz.
Pre vožnje uvek proveriti okolinu
vozila.9 Upozorenje
Prikazane slike mogu biti dalje ili
bliže nego što izgledaju.
Prikazano područje je ograničeno
i predmeti koji se nalaze u blizini
ivica branika ili ispod njega neće
se prikazivati na ekranu.
9 Upozorenje
Kamere za panoramski prikaz
imaju područja mrtvog ugla i neće prikazivati sve predmete u blizini
ivica vozila. Sklopljeni retrovizori
koji su van normalnog položaja
neće ispravno prikazivati
panoramski prikaz.
Mrtve tačke prikazane su kao
zasenčena područja na osvetljenim
delovima. Tamna područja prikazuju
poglede koje prikazuje sistem za
panoramski prikaz.
Ograničenja sistemaPažnja
Za optimalni rad sistema veoma je važno održavati čistim sočiva
kamera na prednjoj rešetki, u
kućištima spoljašnjih retrovizora i
u vratima prtljažnika između
svetala registarske tablice. Isprati
sočiva vodom i obrisati mekom
krpom.
Za pranje sočiva ne koristiti uređaj sa mlazom pare niti uređaj za
pranje pod visokim pritiskom.
Sistem za panoramski prikaz možda
neće ispravno raditi u sledećim
slučajevima:
● U mračnom okruženju.
● Kada sunce ili snop prednjih svetala direktno osvetljavaju
sočiva kamere.
● Tokom noćne vožnje.
● Pri ograničenoj vidljivosti zbo vremenskih uslova, npr. magle,
kiše i snega.

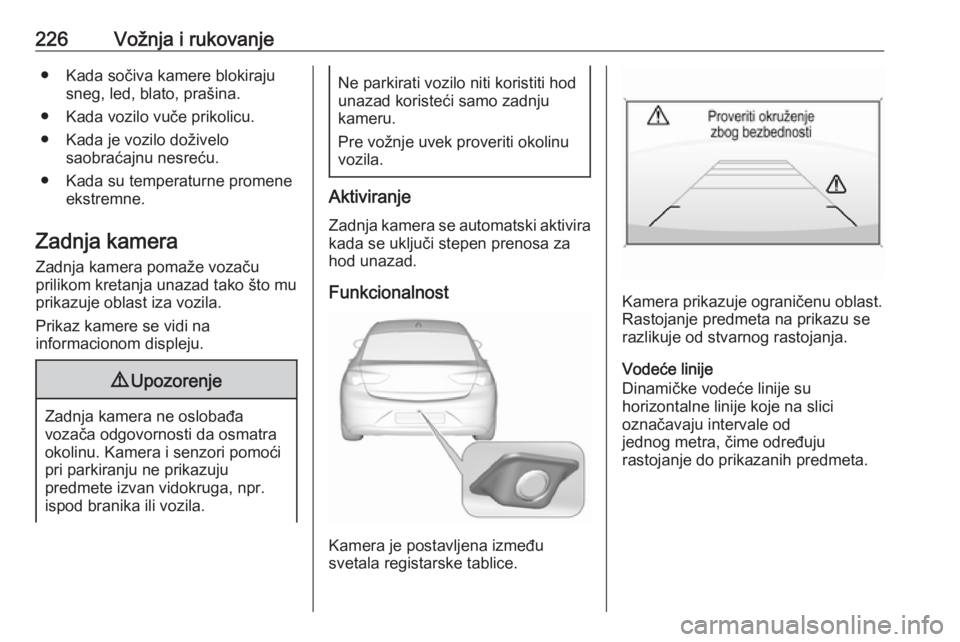

226Vožnja i rukovanje● Kada sočiva kamere blokirajusneg, led, blato, prašina.
● Kada vozilo vuče prikolicu.
● Kada je vozilo doživelo saobraćajnu nesreću.
● Kada su temperaturne promene ekstremne.
Zadnja kamera
Zadnja kamera pomaže vozaču
prilikom kretanja unazad tako što mu
prikazuje oblast iza vozila.
Prikaz kamere se vidi na
informacionom displeju.9 Upozorenje
Zadnja kamera ne oslobađa
vozača odgovornosti da osmatra okolinu. Kamera i senzori pomoći
pri parkiranju ne prikazuju
predmete izvan vidokruga, npr.
ispod branika ili vozila.
Ne parkirati vozilo niti koristiti hod
unazad koristeći samo zadnju
kameru.
Pre vožnje uvek proveriti okolinu
vozila.
Aktiviranje
Zadnja kamera se automatski aktivira kada se uključi stepen prenosa za
hod unazad.
Funkcionalnost
Kamera je postavljena između
svetala registarske tablice.
Kamera prikazuje ograničenu oblast. Rastojanje predmeta na prikazu serazlikuje od stvarnog rastojanja.
Vodeće linije
Dinamičke vodeće linije su
horizontalne linije koje na slici
označavaju intervale od
jednog metra, čime određuju
rastojanje do prikazanih predmeta.

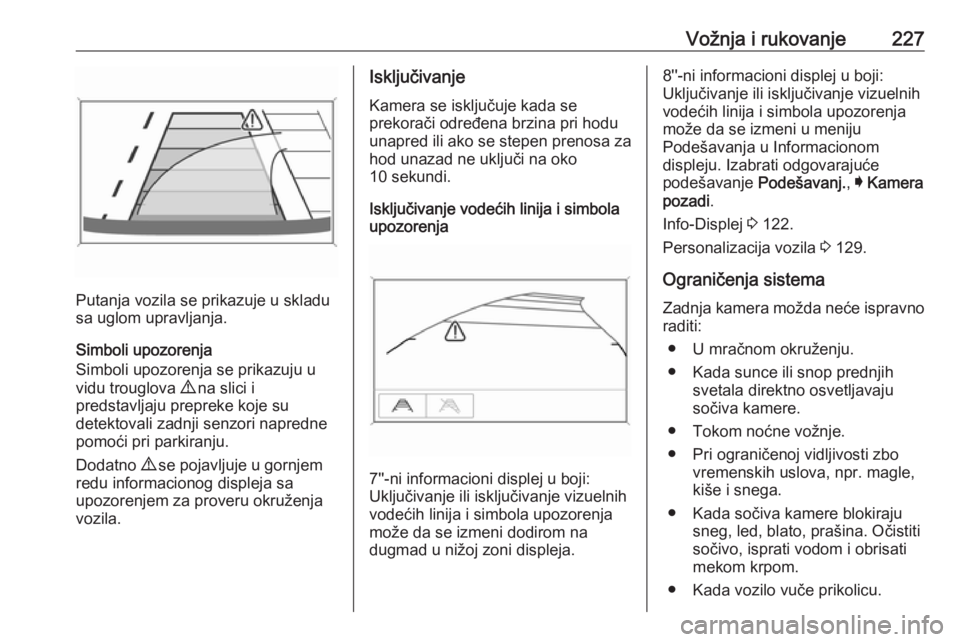

Vožnja i rukovanje227
Putanja vozila se prikazuje u skladu
sa uglom upravljanja.
Simboli upozorenja
Simboli upozorenja se prikazuju u
vidu trouglova 9 na slici i
predstavljaju prepreke koje su
detektovali zadnji senzori napredne
pomoći pri parkiranju.
Dodatno 9 se pojavljuje u gornjem
redu informacionog displeja sa
upozorenjem za proveru okruženja
vozila.
Isključivanje
Kamera se isključuje kada se
prekorači određena brzina pri hodu
unapred ili ako se stepen prenosa za hod unazad ne uključi na oko
10 sekundi.
Isključivanje vodećih linija i simbola
upozorenja
7''-ni informacioni displej u boji:
Uključivanje ili isključivanje vizuelnih
vodećih linija i simbola upozorenja
može da se izmeni dodirom na
dugmad u nižoj zoni displeja.
8''-ni informacioni displej u boji:
Uključivanje ili isključivanje vizuelnih
vodećih linija i simbola upozorenja
može da se izmeni u meniju
Podešavanja u Informacionom
displeju. Izabrati odgovarajuće
podešavanje Podešavanj., I Kamera
pozadi .
Info-Displej 3 122.
Personalizacija vozila 3 129.
Ograničenja sistema
Zadnja kamera možda neće ispravno raditi:
● U mračnom okruženju.
● Kada sunce ili snop prednjih svetala direktno osvetljavaju
sočiva kamere.
● Tokom noćne vožnje.
● Pri ograničenoj vidljivosti zbo vremenskih uslova, npr. magle,
kiše i snega.
● Kada sočiva kamere blokiraju sneg, led, blato, prašina. Očistitisočivo, isprati vodom i obrisati
mekom krpom.
● Kada vozilo vuče prikolicu.

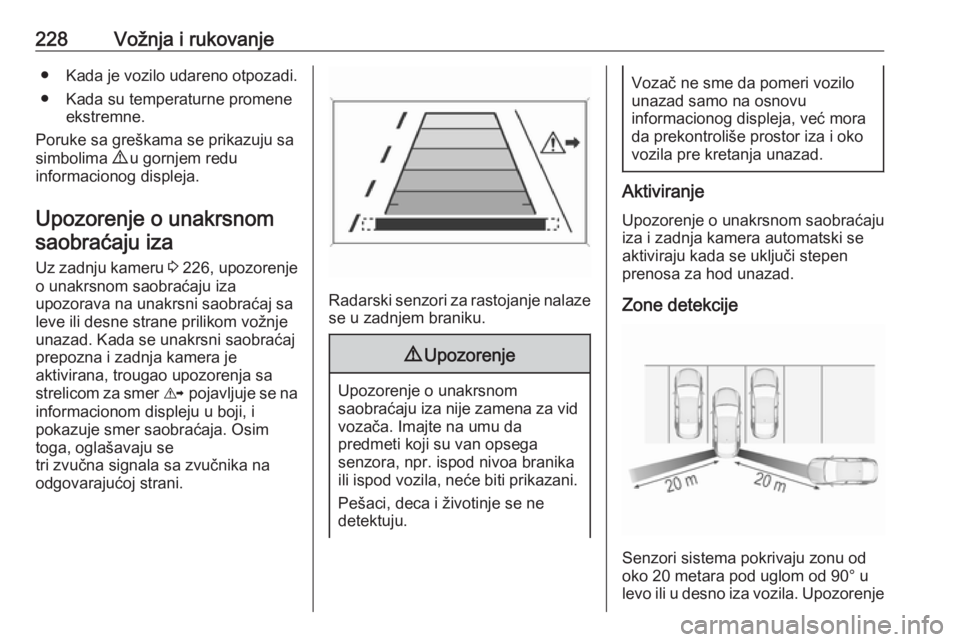

228Vožnja i rukovanje●Kada je vozilo udareno otpozadi.
● Kada su temperaturne promene ekstremne.
Poruke sa greškama se prikazuju sa
simbolima 9 u gornjem redu
informacionog displeja.
Upozorenje o unakrsnom saobraćaju iza
Uz zadnju kameru 3 226, upozorenje
o unakrsnom saobraćaju iza
upozorava na unakrsni saobraćaj sa
leve ili desne strane prilikom vožnje
unazad. Kada se unakrsni saobraćaj
prepozna i zadnja kamera je
aktivirana, trougao upozorenja sa
strelicom za smer K pojavljuje se na
informacionom displeju u boji, i
pokazuje smer saobraćaja. Osim
toga, oglašavaju se
tri zvučna signala sa zvučnika na
odgovarajućoj strani.
Radarski senzori za rastojanje nalaze
se u zadnjem braniku.
9 Upozorenje
Upozorenje o unakrsnom
saobraćaju iza nije zamena za vid vozača. Imajte na umu da
predmeti koji su van opsega
senzora, npr. ispod nivoa branika
ili ispod vozila, neće biti prikazani.
Pešaci, deca i životinje se ne
detektuju.
Vozač ne sme da pomeri vozilo
unazad samo na osnovu
informacionog displeja, već mora
da prekontroliše prostor iza i oko
vozila pre kretanja unazad.
Aktiviranje
Upozorenje o unakrsnom saobraćaju
iza i zadnja kamera automatski se
aktiviraju kada se uključi stepen
prenosa za hod unazad.
Zone detekcije
Senzori sistema pokrivaju zonu od
oko 20 metara pod uglom od 90° u levo ili u desno iza vozila. Upozorenje

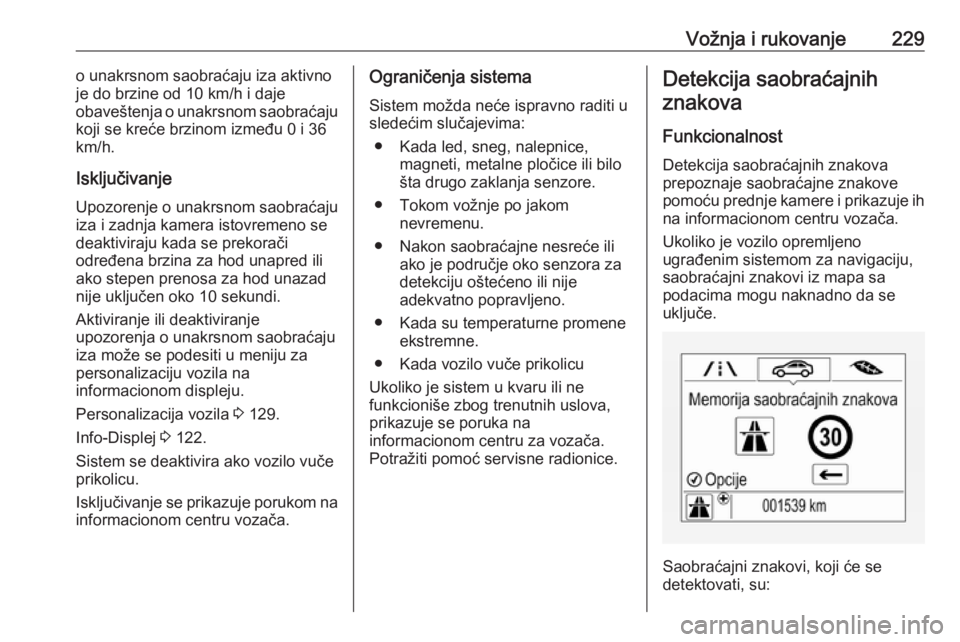

Vožnja i rukovanje229o unakrsnom saobraćaju iza aktivno
je do brzine od 10 km/h i daje
obaveštenja o unakrsnom saobraćaju
koji se kreće brzinom između 0 i 36
km/h.
Isključivanje
Upozorenje o unakrsnom saobraćaju
iza i zadnja kamera istovremeno se
deaktiviraju kada se prekorači
određena brzina za hod unapred ili
ako stepen prenosa za hod unazad
nije uključen oko 10 sekundi.
Aktiviranje ili deaktiviranje
upozorenja o unakrsnom saobraćaju
iza može se podesiti u meniju za
personalizaciju vozila na
informacionom displeju.
Personalizacija vozila 3 129.
Info-Displej 3 122.
Sistem se deaktivira ako vozilo vuče
prikolicu.
Isključivanje se prikazuje porukom na
informacionom centru vozača.Ograničenja sistema
Sistem možda neće ispravno raditi u
sledećim slučajevima:
● Kada led, sneg, nalepnice, magneti, metalne pločice ili bilo
šta drugo zaklanja senzore.
● Tokom vožnje po jakom nevremenu.
● Nakon saobraćajne nesreće ili ako je područje oko senzora za
detekciju oštećeno ili nije
adekvatno popravljeno.
● Kada su temperaturne promene ekstremne.
● Kada vozilo vuče prikolicu
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
prikazuje se poruka na
informacionom centru za vozača.
Potražiti pomoć servisne radionice.Detekcija saobraćajnih
znakova
Funkcionalnost
Detekcija saobraćajnih znakova
prepoznaje saobraćajne znakove
pomoću prednje kamere i prikazuje ih na informacionom centru vozača.
Ukoliko je vozilo opremljeno
ugrađenim sistemom za navigaciju,
saobraćajni znakovi iz mapa sa
podacima mogu naknadno da se uključe.
Saobraćajni znakovi, koji će se
detektovati, su:

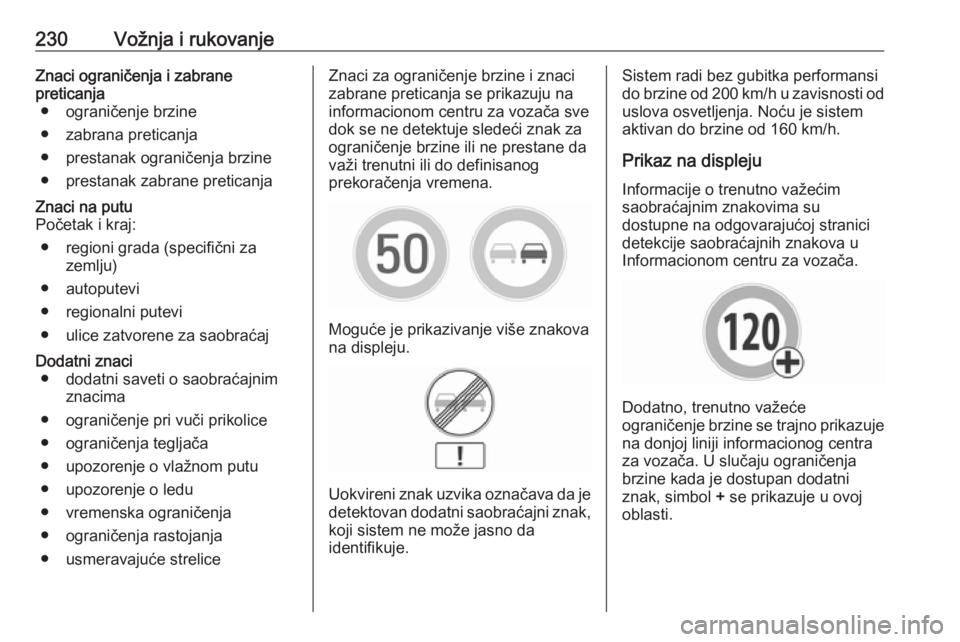

230Vožnja i rukovanjeZnaci ograničenja i zabrane
preticanja ● ograničenje brzine
● zabrana preticanja
● prestanak ograničenja brzine
● prestanak zabrane preticanjaZnaci na putu
Početak i kraj:
● regioni grada (specifični za zemlju)
● autoputevi
● regionalni putevi
● ulice zatvorene za saobraćajDodatni znaci ● dodatni saveti o saobraćajnim znacima
● ograničenje pri vuči prikolice ● ograničenja tegljača
● upozorenje o vlažnom putu
● upozorenje o ledu
● vremenska ograničenja
● ograničenja rastojanja
● usmeravajuće streliceZnaci za ograničenje brzine i znaci
zabrane preticanja se prikazuju na
informacionom centru za vozača sve
dok se ne detektuje sledeći znak za
ograničenje brzine ili ne prestane da
važi trenutni ili do definisanog
prekoračenja vremena.
Moguće je prikazivanje više znakova
na displeju.
Uokvireni znak uzvika označava da je
detektovan dodatni saobraćajni znak, koji sistem ne može jasno da
identifikuje.
Sistem radi bez gubitka performansi
do brzine od 200 km/h u zavisnosti od
uslova osvetljenja. Noću je sistem
aktivan do brzine od 160 km/h.
Prikaz na displeju Informacije o trenutno važećim
saobraćajnim znakovima su
dostupne na odgovarajućoj stranici
detekcije saobraćajnih znakova u
Informacionom centru za vozača.
Dodatno, trenutno važeće
ograničenje brzine se trajno prikazuje
na donjoj liniji informacionog centra
za vozača. U slučaju ograničenja
brzine kada je dostupan dodatni
znak, simbol + se prikazuje u ovoj
oblasti.
