2017.75 OPEL INSIGNIA BREAK Uputstvo za upotrebu (in Serbian)

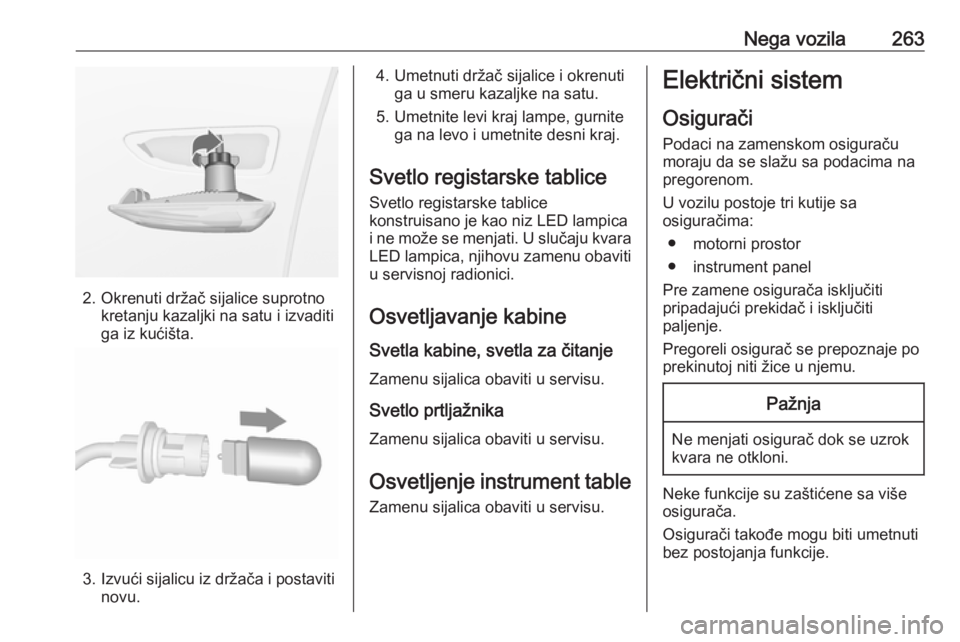

Nega vozila263
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
Svetlo registarske tablice
konstruisano je kao niz LED lampica
i ne može se menjati. U slučaju kvara LED lampica, njihovu zamenu obaviti
u servisnoj radionici.
Osvetljavanje kabineSvetla kabine, svetla za čitanje
Zamenu sijalica obaviti u servisu.
Svetlo prtljažnika Zamenu sijalica obaviti u servisu.
Osvetljenje instrument table
Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu postoje tri kutije sa
osiguračima:
● motorni prostor
● instrument panel
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu.Pažnja
Ne menjati osigurač dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.

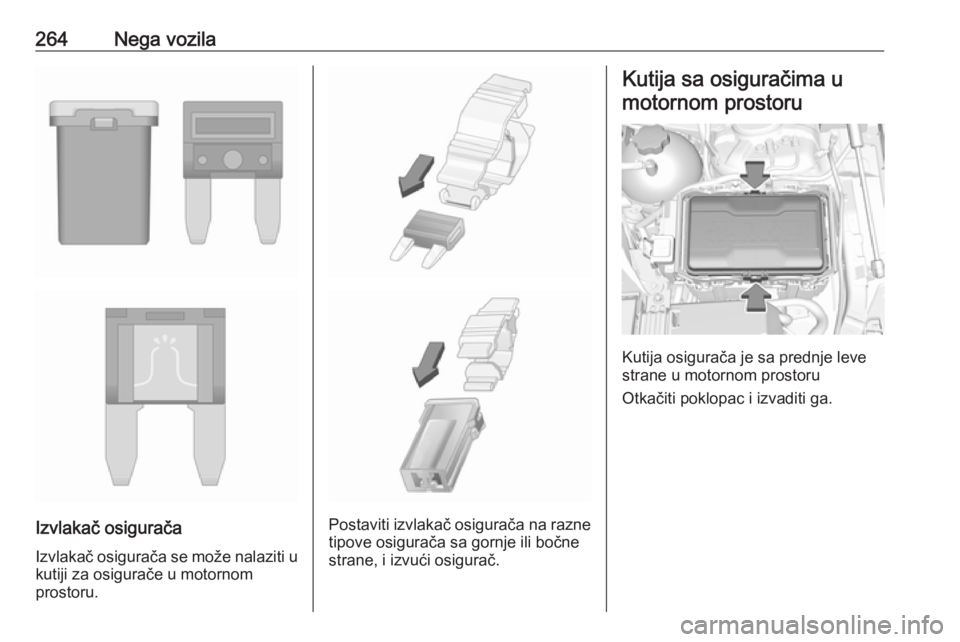

264Nega vozila
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru
Otkačiti poklopac i izvaditi ga.

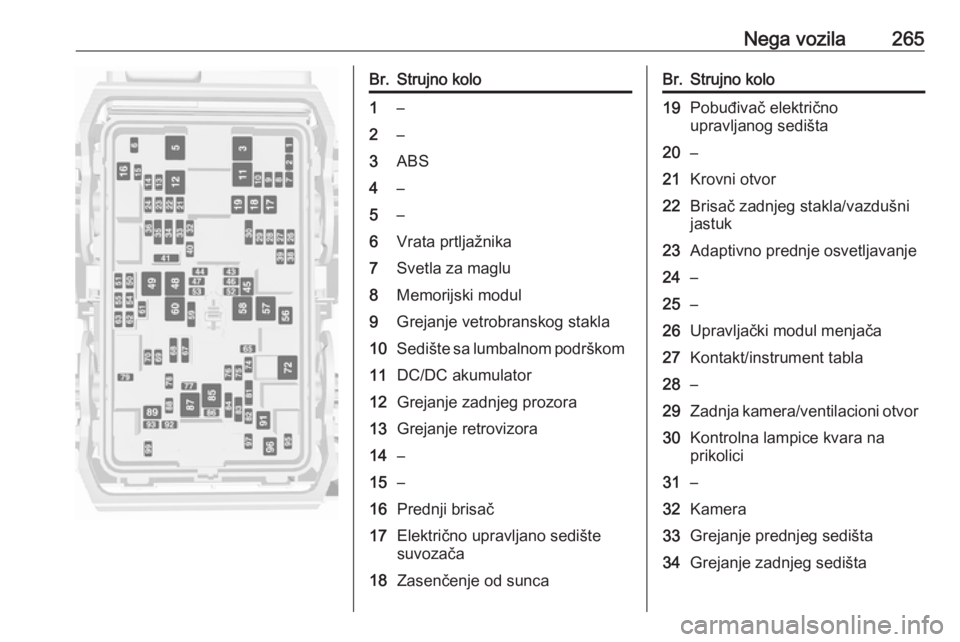

Nega vozila265Br.Strujno kolo1–2–3ABS4–5–6Vrata prtljažnika7Svetla za maglu8Memorijski modul9Grejanje vetrobranskog stakla10Sedište sa lumbalnom podrškom11DC/DC akumulator12Grejanje zadnjeg prozora13Grejanje retrovizora14–15–16Prednji brisač17Električno upravljano sedište
suvozača18Zasenčenje od suncaBr.Strujno kolo19Pobuđivač električno
upravljanog sedišta20–21Krovni otvor22Brisač zadnjeg stakla/vazdušni
jastuk23Adaptivno prednje osvetljavanje24–25–26Upravljački modul menjača27Kontakt/instrument tabla28–29Zadnja kamera/ventilacioni otvor30Kontrolna lampice kvara na
prikolici31–32Kamera33Grejanje prednjeg sedišta34Grejanje zadnjeg sedišta

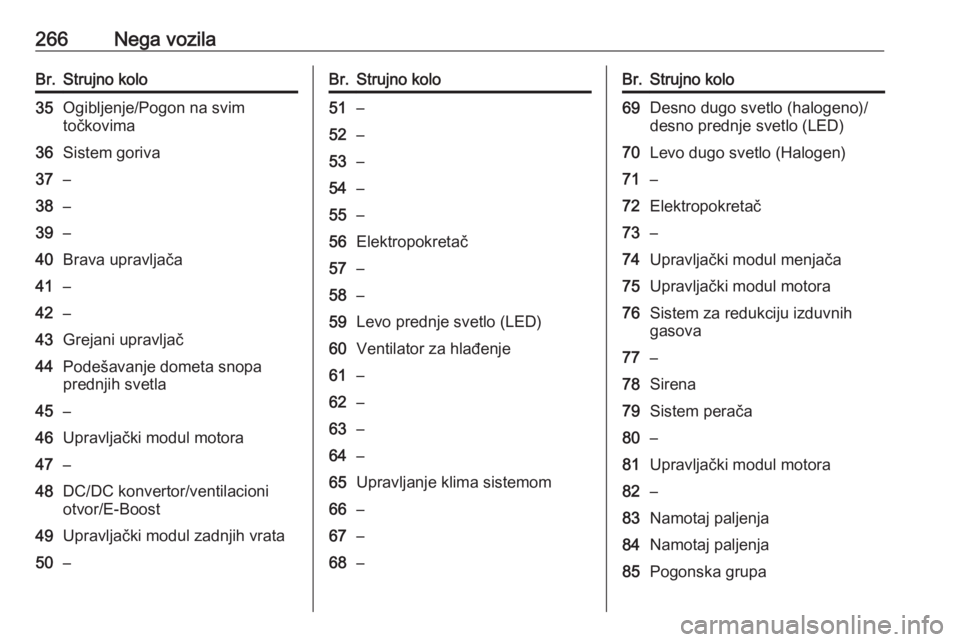

266Nega vozilaBr.Strujno kolo35Ogibljenje/Pogon na svim
točkovima36Sistem goriva37–38–39–40Brava upravljača41–42–43Grejani upravljač44Podešavanje dometa snopa
prednjih svetla45–46Upravljački modul motora47–48DC/DC konvertor/ventilacioni
otvor/E-Boost49Upravljački modul zadnjih vrata50–Br.Strujno kolo51–52–53–54–55–56Elektropokretač57–58–59Levo prednje svetlo (LED)60Ventilator za hlađenje61–62–63–64–65Upravljanje klima sistemom66–67–68–Br.Strujno kolo69Desno dugo svetlo (halogeno)/
desno prednje svetlo (LED)70Levo dugo svetlo (Halogen)71–72Elektropokretač73–74Upravljački modul menjača75Upravljački modul motora76Sistem za redukciju izduvnih
gasova77–78Sirena79Sistem perača80–81Upravljački modul motora82–83Namotaj paljenja84Namotaj paljenja85Pogonska grupa

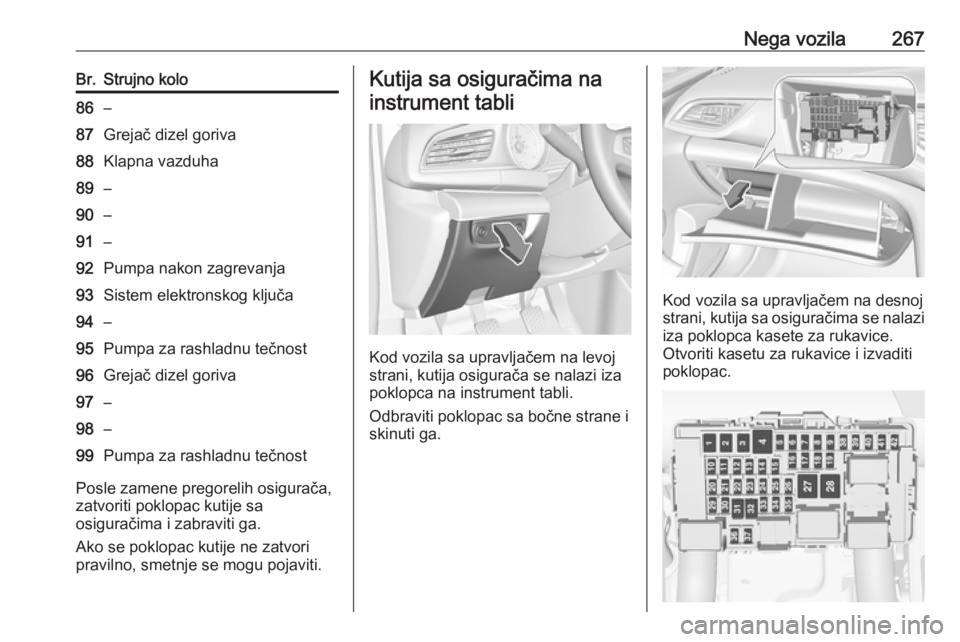

Nega vozila267Br.Strujno kolo86–87Grejač dizel goriva88Klapna vazduha89–90–91–92Pumpa nakon zagrevanja93Sistem elektronskog ključa94–95Pumpa za rashladnu tečnost96Grejač dizel goriva97–98–99Pumpa za rashladnu tečnost
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
poklopca na instrument tabli.
Odbraviti poklopac sa bočne strane i
skinuti ga.
Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice i izvaditi
poklopac.

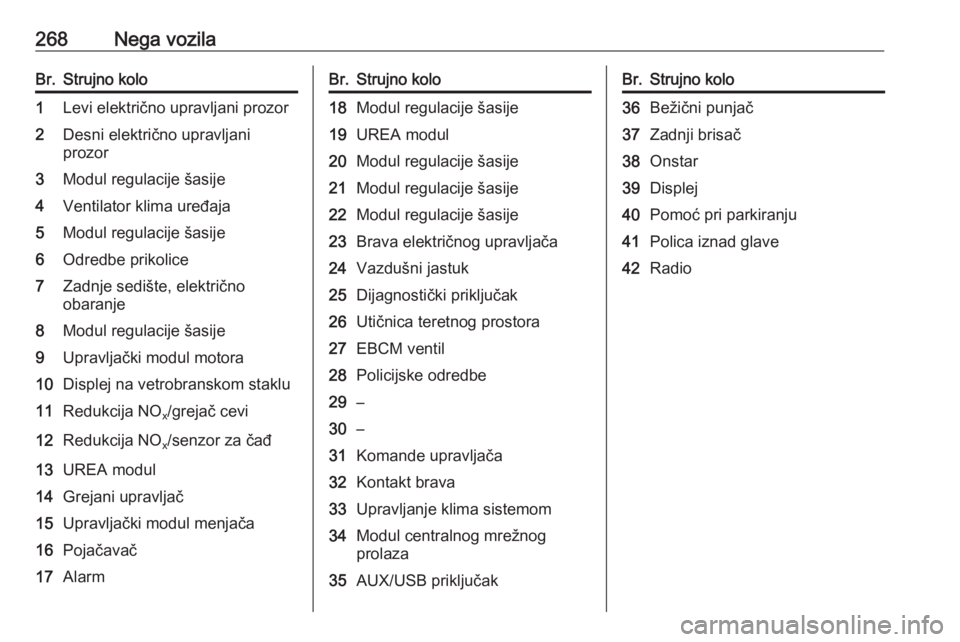

268Nega vozilaBr.Strujno kolo1Levi električno upravljani prozor2Desni električno upravljani
prozor3Modul regulacije šasije4Ventilator klima uređaja5Modul regulacije šasije6Odredbe prikolice7Zadnje sedište, električno
obaranje8Modul regulacije šasije9Upravljački modul motora10Displej na vetrobranskom staklu11Redukcija NO x/grejač cevi12Redukcija NO
x/senzor za čađ13UREA modul14Grejani upravljač15Upravljački modul menjača16Pojačavač17AlarmBr.Strujno kolo18Modul regulacije šasije19UREA modul20Modul regulacije šasije21Modul regulacije šasije22Modul regulacije šasije23Brava električnog upravljača24Vazdušni jastuk25Dijagnostički priključak26Utičnica teretnog prostora27EBCM ventil28Policijske odredbe29–30–31Komande upravljača32Kontakt brava33Upravljanje klima sistemom34Modul centralnog mrežnog
prolaza35AUX/USB priključakBr.Strujno kolo36Bežični punjač37Zadnji brisač38Onstar39Displej40Pomoć pri parkiranju41Polica iznad glave42Radio

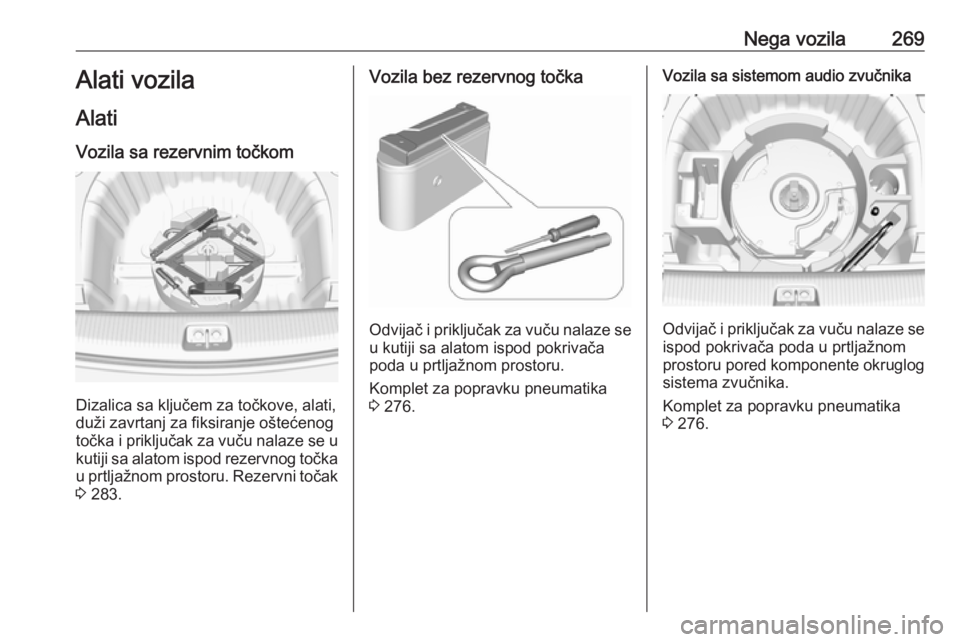

Nega vozila269Alati vozila
Alati
Vozila sa rezervnim točkom
Dizalica sa ključem za točkove, alati,
duži zavrtanj za fiksiranje oštećenog
točka i priključak za vuču nalaze se u kutiji sa alatom ispod rezervnog točkau prtljažnom prostoru. Rezervni točak
3 283.
Vozila bez rezervnog točka
Odvijač i priključak za vuču nalaze se
u kutiji sa alatom ispod pokrivača
poda u prtljažnom prostoru.
Komplet za popravku pneumatika
3 276.
Vozila sa sistemom audio zvučnika
Odvijač i priključak za vuču nalaze se
ispod pokrivača poda u prtljažnom
prostoru pored komponente okruglog sistema zvučnika.
Komplet za popravku pneumatika
3 276.

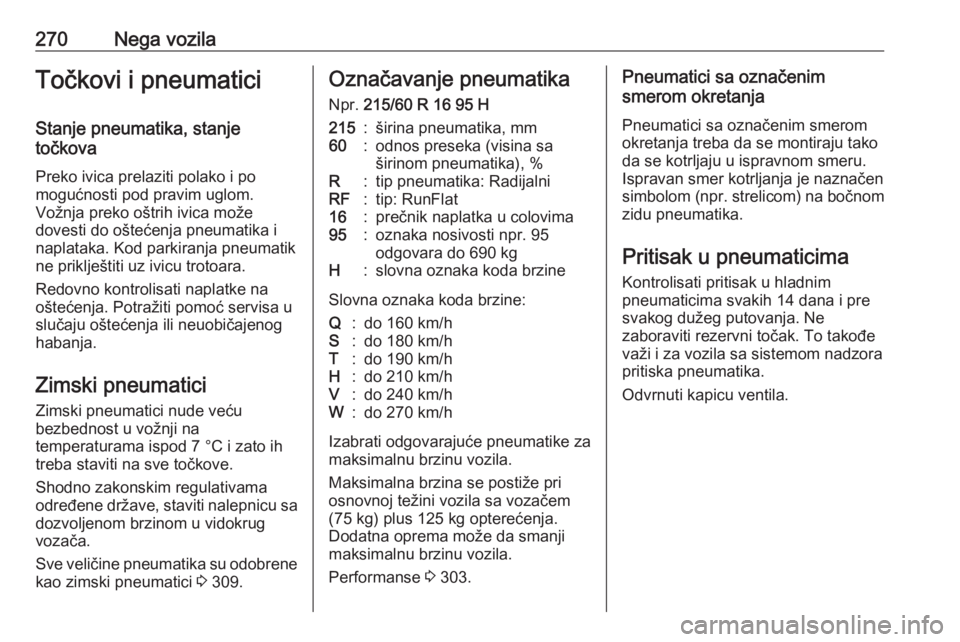

270Nega vozilaTočkovi i pneumaticiStanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici nude veću
bezbednost u vožnji na
temperaturama ispod 7 °C i zato ih treba staviti na sve točkove.
Shodno zakonskim regulativama
određene države, staviti nalepnicu sa
dozvoljenom brzinom u vidokrug
vozača.
Sve veličine pneumatika su odobrene kao zimski pneumatici 3 309.Označavanje pneumatika
Npr. 215/60 R 16 95 H215:širina pneumatika, mm60:odnos preseka (visina sa
širinom pneumatika), %R:tip pneumatika: RadijalniRF:tip: RunFlat16:prečnik naplatka u colovima95:oznaka nosivosti npr. 95
odgovara do 690 kgH:slovna oznaka koda brzine
Slovna oznaka koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izabrati odgovarajuće pneumatike za
maksimalnu brzinu vozila.
Maksimalna brzina se postiže pri
osnovnoj težini vozila sa vozačem
(75 kg) plus 125 kg opterećenja.
Dodatna oprema može da smanji
maksimalnu brzinu vozila.
Performanse 3 303.
Pneumatici sa označenim
smerom okretanja
Pneumatici sa označenim smerom
okretanja treba da se montiraju tako
da se kotrljaju u ispravnom smeru.
Ispravan smer kotrljanja je naznačen
simbolom (npr. strelicom) na bočnom
zidu pneumatika.
Pritisak u pneumaticima Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti rezervni točak. To takođe
važi i za vozila sa sistemom nadzora
pritiska pneumatika.
Odvrnuti kapicu ventila.
