Догляд за автомобілем303

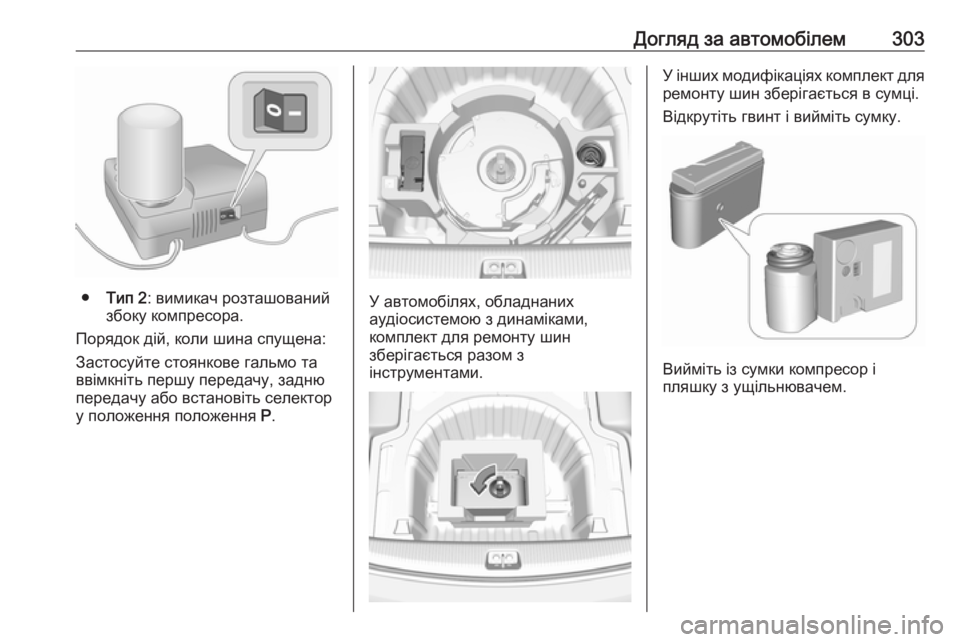

●Тип 2 : вимикач розташований
збоку компресора.
Порядок дій, коли шина спущена:
Застосуйте стоянкове гальмо та
ввімкніть першу передачу, задню
передачу або встановіть селектор
у положення положення P.У автомобілях, обладнаних
аудіосистемою з динаміками,
комплект для ремонту шин
зберігається разом з
інструментами.
У інших модифікаціях комплект для
ремонту шин зберігається в сумці.
Відкрутіть гвинт і вийміть сумку.
Вийміть із сумки компресор і
пляшку з ущільнювачем.

304Догляд за автомобілем

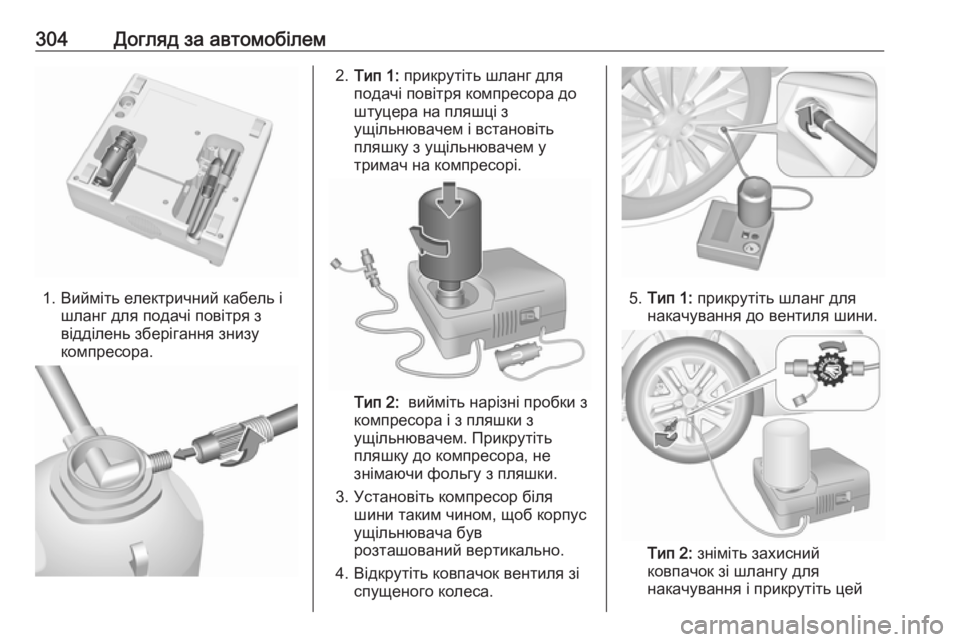

1. Вийміть електричний кабель ішланг для подачі повітря з
відділень зберігання знизу компресора.
2. Тип 1: прикрутіть шланг для
подачі повітря компресора до
штуцера на пляшці з ущільнювачем і встановіть
пляшку з ущільнювачем у
тримач на компресорі.
Тип 2: вийміть нарізні пробки з
компресора і з пляшки з
ущільнювачем. Прикрутіть
пляшку до компресора, не знімаючи фольгу з пляшки.
3. Установіть компресор біля шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.
4. Відкрутіть ковпачок вентиля зі спущеного колеса.
5.Тип 1: прикрутіть шланг для
накачування до вентиля шини.
Тип 2: зніміть захисний
ковпачок зі шлангу для
накачування і прикрутіть цей

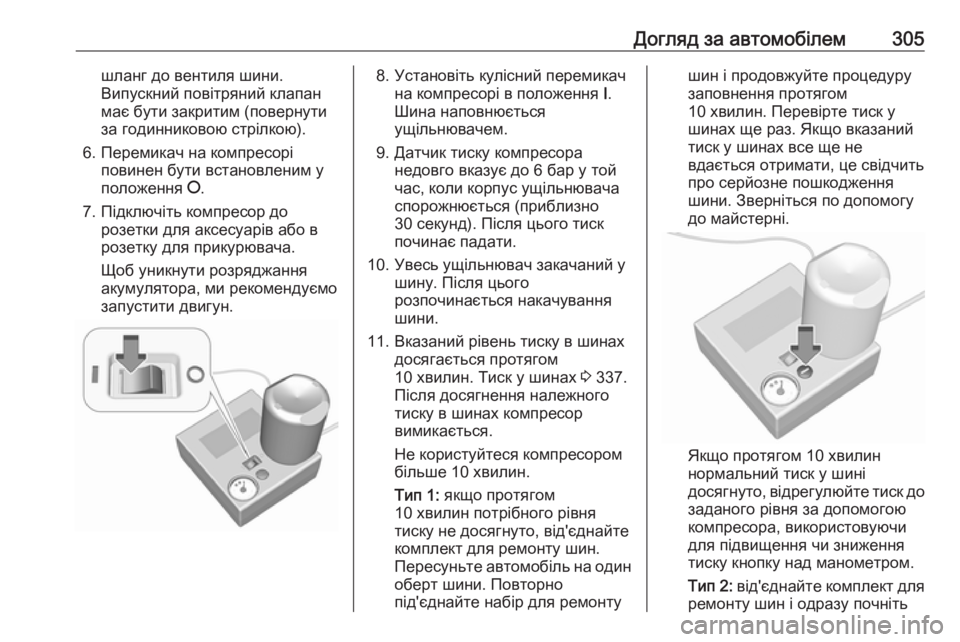

Догляд за автомобілем305шланг до вентиля шини.
Випускний повітряний клапан
має бути закритим (повернути
за годинниковою стрілкою).
6. Перемикач на компресорі повинен бути встановленим у
положення J.
7. Підключіть компресор до розетки для аксесуарів або в
розетку для прикурювача.
Щоб уникнути розряджання
акумулятора, ми рекомендуємо
запустити двигун.8. Установіть кулісний перемикач на компресорі в положення I.
Шина наповнюється
ущільнювачем.
9. Датчик тиску компресора недовго вказує до 6 бар у той
час, коли корпус ущільнювача
спорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
10. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
11. Вказаний рівень тиску в шинах досягається протягом
10 хвилин. Тиск у шинах 3 337.
Після досягнення належного
тиску в шинах компресор
вимикається.
Не користуйтеся компресором
більше 10 хвилин.
Тип 1: якщо протягом
10 хвилин потрібного рівня
тиску не досягнуто, від'єднайте
комплект для ремонту шин.
Пересуньте автомобіль на один
оберт шини. Повторно
під'єднайте набір для ремонтушин і продовжуйте процедуру
заповнення протягом
10 хвилин. Перевірте тиск у
шинах ще раз. Якщо вказаний
тиск у шинах все ще не
вдається отримати, це свідчить
про серйозне пошкодження
шини. Зверніться по допомогу
до майстерні.
Якщо протягом 10 хвилин нормальний тиск у шині
досягнуто, відрегулюйте тиск до
заданого рівня за допомогою
компресора, використовуючи
для підвищення чи зниження
тиску кнопку над манометром.
Тип 2: від'єднайте комплект для
ремонту шин і одразу почніть

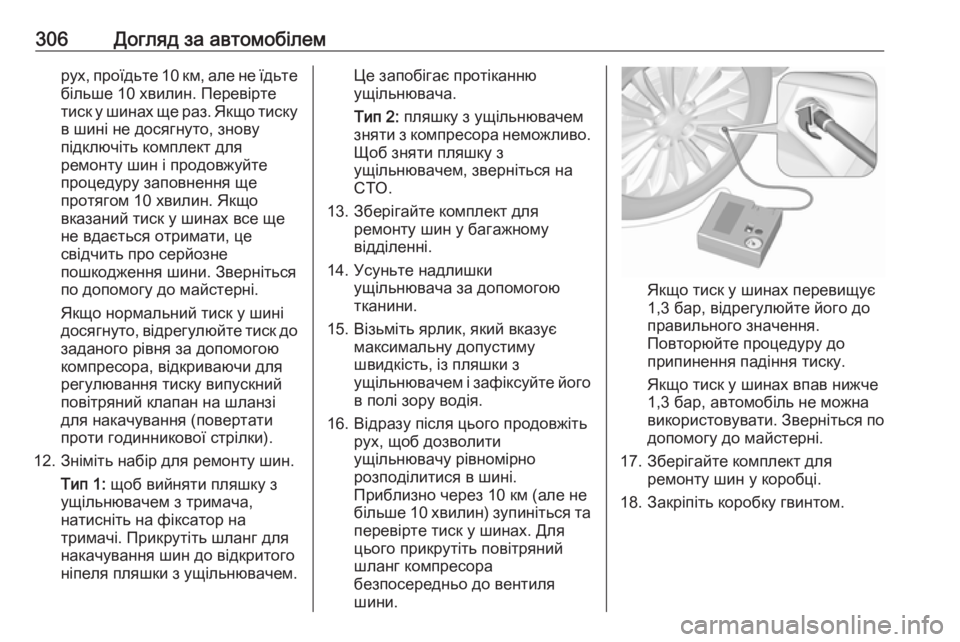

306Догляд за автомобілемрух, проїдьте 10 км, але не їдьте
більше 10 хвилин. Перевірте
тиск у шинах ще раз. Якщо тиску в шині не досягнуто, знову
підключіть комплект для
ремонту шин і продовжуйте
процедуру заповнення ще
протягом 10 хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
по допомогу до майстерні.
Якщо нормальний тиск у шині
досягнуто, відрегулюйте тиск до заданого рівня за допомогою
компресора, відкриваючи для
регулювання тиску випускний
повітряний клапан на шланзі
для накачування (повертати
проти годинникової стрілки).
12. Зніміть набір для ремонту шин. Тип 1: щоб вийняти пляшку з
ущільнювачем з тримача,
натисніть на фіксатор на
тримачі. Прикрутіть шланг для
накачування шин до відкритого
ніпеля пляшки з ущільнювачем.Це запобігає протіканню
ущільнювача.
Тип 2: пляшку з ущільнювачем
зняти з компресора неможливо.
Щоб зняти пляшку з
ущільнювачем, зверніться на
СТО.
13. Зберігайте комплект для ремонту шин у багажному
відділенні.
14. Усуньте надлишки ущільнювача за допомогою
тканини.
15. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.
16. Відразу після цього продовжіть рух, щоб дозволити
ущільнювачу рівномірно
розподілитися в шині.
Приблизно через 10 км (але не
більше 10 хвилин) зупиніться та
перевірте тиск у шинах. Для
цього прикрутіть повітряний
шланг компресора
безпосередньо до вентиля
шини.
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
1,3 бар, автомобіль не можна
використовувати. Зверніться по допомогу до майстерні.
17. Зберігайте комплект для ремонту шин у коробці.
18. Закріпіть коробку гвинтом.

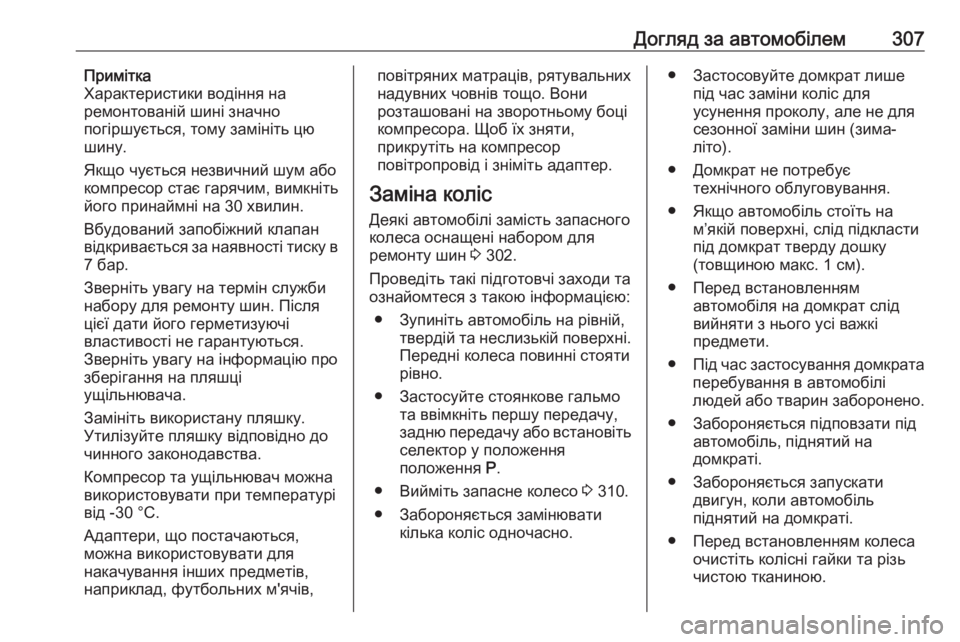

Догляд за автомобілем307Примітка
Характеристики водіння на
ремонтованій шині значно
погіршується, тому замініть цю
шину.
Якщо чується незвичний шум або
компресор стає гарячим, вимкніть
його принаймні на 30 хвилин.
Вбудований запобіжний клапан
відкривається за наявності тиску в 7 бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на пляшці
ущільнювача.
Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна
використовувати при температурі
від -30 °C.
Адаптери, що постачаються,
можна використовувати для
накачування інших предметів,
наприклад, футбольних м'ячів,повітряних матраців, рятувальних
надувних човнів тощо. Вони
розташовані на зворотньому боці
компресора. Щоб їх зняти,
прикрутіть на компресор
повітропровід і зніміть адаптер.
Заміна коліс Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 302.
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Зупиніть автомобіль на рівній, твердій та неслизькій поверхні.
Передні колеса повинні стояти
рівно.
● Застосуйте стоянкове гальмо та ввімкніть першу передачу,
задню передачу або встановіть селектор у положення
положення P.
● Вийміть запасне колесо 3 310.
● Забороняється замінювати кілька коліс одночасно.● Застосовуйте домкрат лише
під час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима- літо).
● Домкрат не потребує технічного облуговування.
● Якщо автомобіль стоїть на м’якій поверхні, слід підкласти
під домкрат тверду дошку
(товщиною макс. 1 см).
● Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.

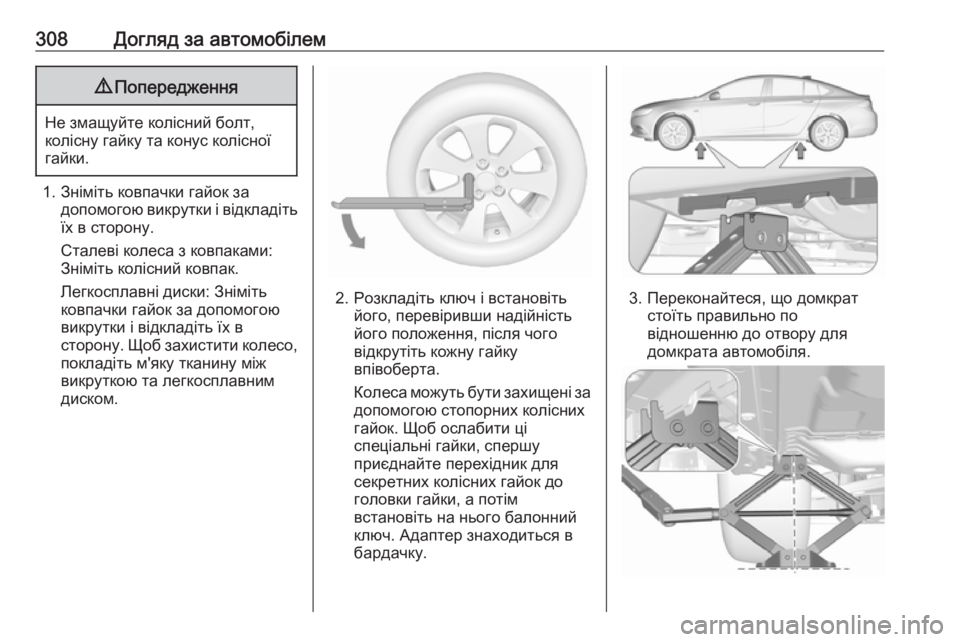

308Догляд за автомобілем9Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Зніміть ковпачки гайок за допомогою викрутки і відкладіть
їх в сторону.
Сталеві колеса з ковпаками:
Зніміть колісний ковпак.
Легкосплавні диски: Зніміть
ковпачки гайок за допомогою
викрутки і відкладіть їх в
сторону. Щоб захистити колесо,
покладіть м'яку тканину між
викруткою та легкосплавним
диском.
2. Розкладіть ключ і встановіть його, перевіривши надійність
його положення, після чого
відкрутіть кожну гайку
впівоберта.
Колеса можуть бути захищені за допомогою стопорних колісних
гайок. Щоб ослабити ці
спеціальні гайки, спершу
приєднайте перехідник для
секретних колісних гайок до
головки гайки, а потім встановіть на нього балонний
ключ. Адаптер знаходиться в
бардачку.3. Переконайтеся, що домкрат стоїть правильно по
відношенню до отвору для
домкрата автомобіля.

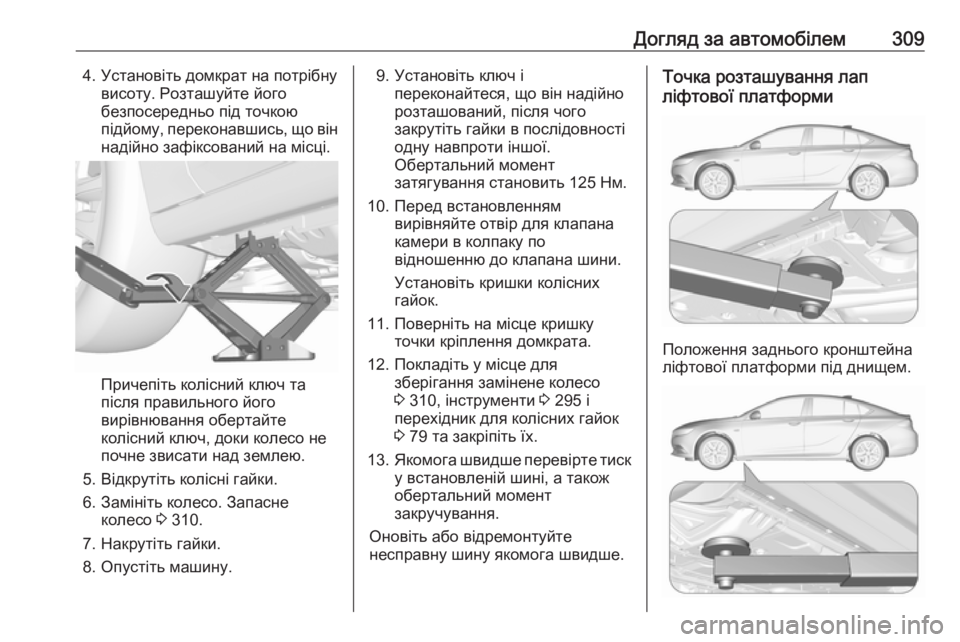

Догляд за автомобілем3094. Установіть домкрат на потрібнувисоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Причепіть колісний ключ та
після правильного його
вирівнювання обертайте
колісний ключ, доки колесо не
почне звисати над землею.
5. Відкрутіть колісні гайки.
6. Замініть колесо. Запасне колесо 3 310.
7. Накрутіть гайки.
8. Опустіть машину.
9. Установіть ключ і переконайтеся, що він надійнорозташований, після чого
закрутіть гайки в послідовності
одну навпроти іншої.
Обертальний момент
затягування становить 125 Нм.
10. Перед встановленням вирівняйте отвір для клапана
камери в колпаку по
відношенню до клапана шини.
Установіть кришки колісних
гайок.
11. Поверніть на місце кришку точки кріплення домкрата.
12. Покладіть у місце для зберігання замінене колесо
3 310, інструменти 3 295 і
перехідник для колісних гайок
3 79 та закріпіть їх.
13. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.Точка розташування лап
ліфтової платформи
Положення заднього кронштейна
ліфтової платформи під днищем.

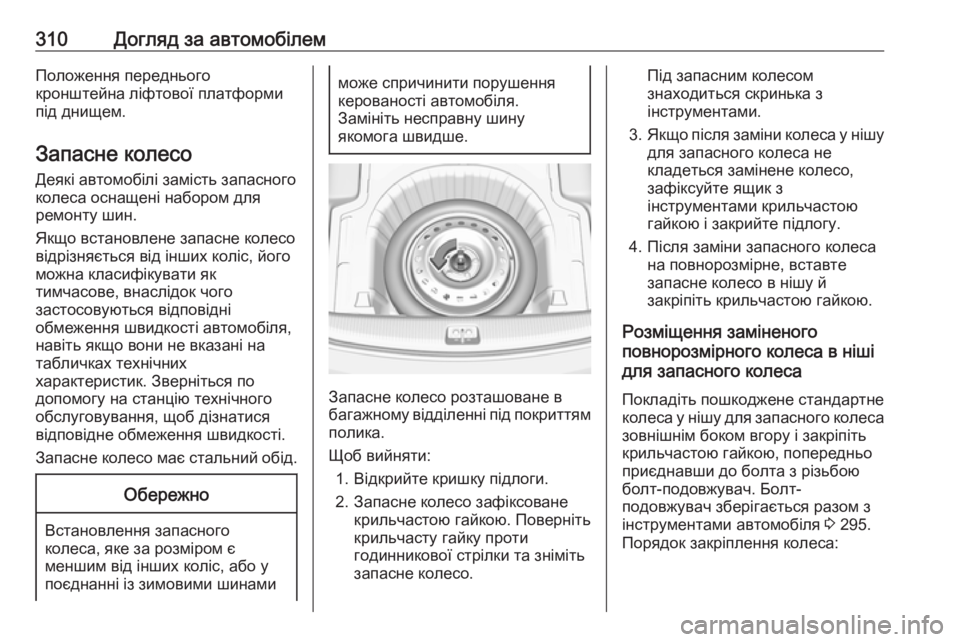

310Догляд за автомобілемПоложення переднього
кронштейна ліфтової платформи
під днищем.
Запасне колесо
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин.
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані на
табличках технічних
характеристик. Зверніться по
допомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.
Запасне колесо має стальний обід.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Запасне колесо розташоване в
багажному відділенні під покриттям
полика.
Щоб вийняти: 1. Відкрийте кришку підлоги.
2. Запасне колесо зафіксоване крильчастою гайкою. Поверніть
крильчасту гайку проти
годинникової стрілки та зніміть
запасне колесо.
Під запасним колесом
знаходиться скринька з
інструментами.
3. Якщо після заміни колеса у нішу
для запасного колеса не
кладеться замінене колесо,
зафіксуйте ящик з
інструментами крильчастою
гайкою і закрийте підлогу.
4. Після заміни запасного колеса на повнорозмірне, вставте
запасне колесо в нішу й
закріпіть крильчастою гайкою.
Розміщення заміненого
повнорозмірного колеса в ніші
для запасного колеса
Покладіть пошкоджене стандартне
колеса у нішу для запасного колеса зовнішнім боком вгору і закріпіть
крильчастою гайкою, попередньо
приєднавши до болта з різьбою
болт-подовжувач. Болт-
подовжувач зберігається разом з
інструментами автомобіля 3 295.
Порядок закріплення колеса:
