Догляд за автомобілем279Заміна щіткисклоочисника
Установіть важіль склоочисника у
підняте положення. Підніміть
фіксатор, щоб від'єднати щітку
склоочисника, і зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Щітка склоочисника на
задньому вікні
5-дверна модель із кузовом"хетчбек"
Підніміть кронштейн склоочисника,
доки він не залишиться у піднятому
стані, натисніть кнопку, щоб
розблокувати щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Sports Tourer
Підніміть очисник. Від’єднайте
щітку очисника як показано на
рисунку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.

280Догляд за автомобілемЗаміна лампиВимкніть систему запалення та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторний відсік.
Перевірка ламп Після заміни лампи ввімкніть
запалення, ввімкніть та перевірте
світло.
Галогенові фари
Галогенові фари з окремими
лампами для ближнього та
дальнього світла.

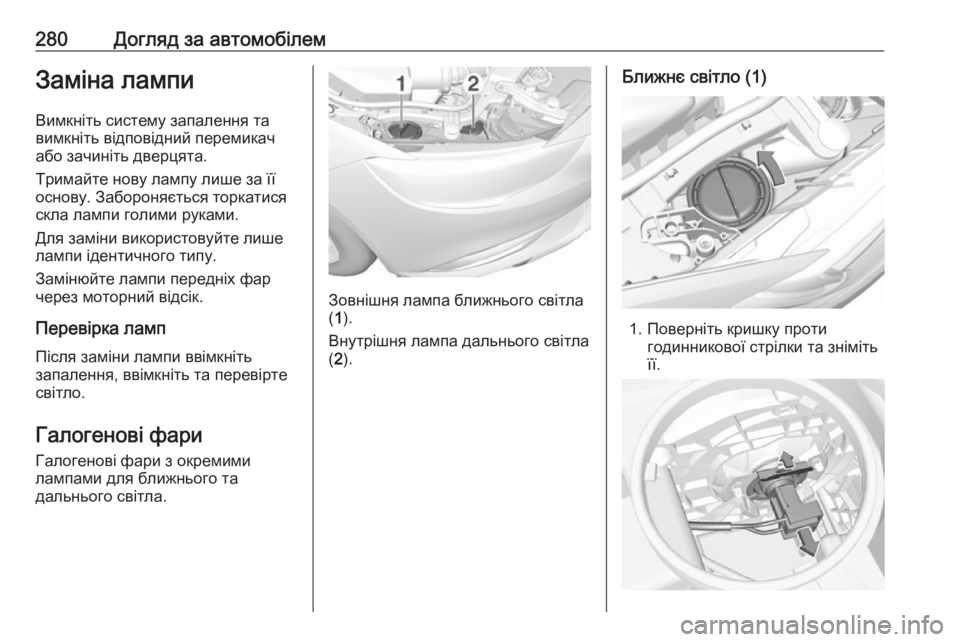

Зовнішня лампа ближнього світла ( 1 ).
Внутрішня лампа дальнього світла
( 2 ).
Ближнє світло (1)
1. Поверніть кришку проти
годинникової стрілки та зніміть
її.

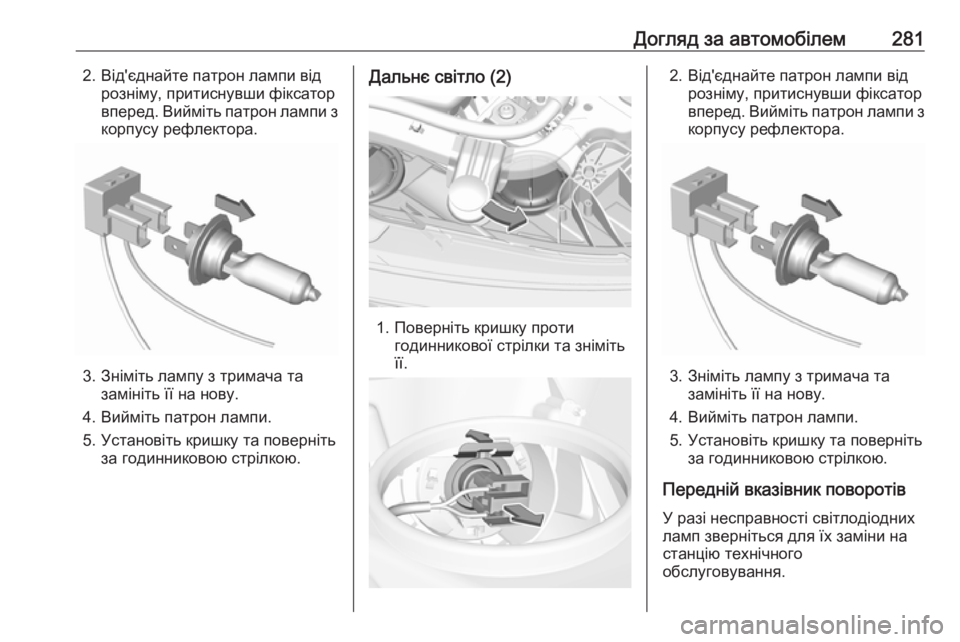

Догляд за автомобілем2812. Від'єднайте патрон лампи відрозніму, притиснувши фіксатор
вперед. Вийміть патрон лампи з
корпусу рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вийміть патрон лампи.
5. Установіть кришку та поверніть за годинниковою стрілкою.
Дальнє світло (2)
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Від'єднайте патрон лампи від розніму, притиснувши фіксатор
вперед. Вийміть патрон лампи з
корпусу рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вийміть патрон лампи.
5. Установіть кришку та поверніть за годинниковою стрілкою.
Передній вказівник поворотів У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.

282Догляд за автомобілемГабаритний ліхтарУ разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Освітлення при денному світлі У разі несправності світлодіодних
ламп зверніться для їх заміни на станцію технічного
обслуговування.
Світлодіодні фари
У фарах для ближнього та
дальнього світла, габаритних
ліхтарях і ліхтарях денного
освітлення використовуються
світлодіоди, тому вони не
підлягають заміні.
У разі несправності ці ліхтарі слід
ремонтувати на СТО.Протитуманні фари

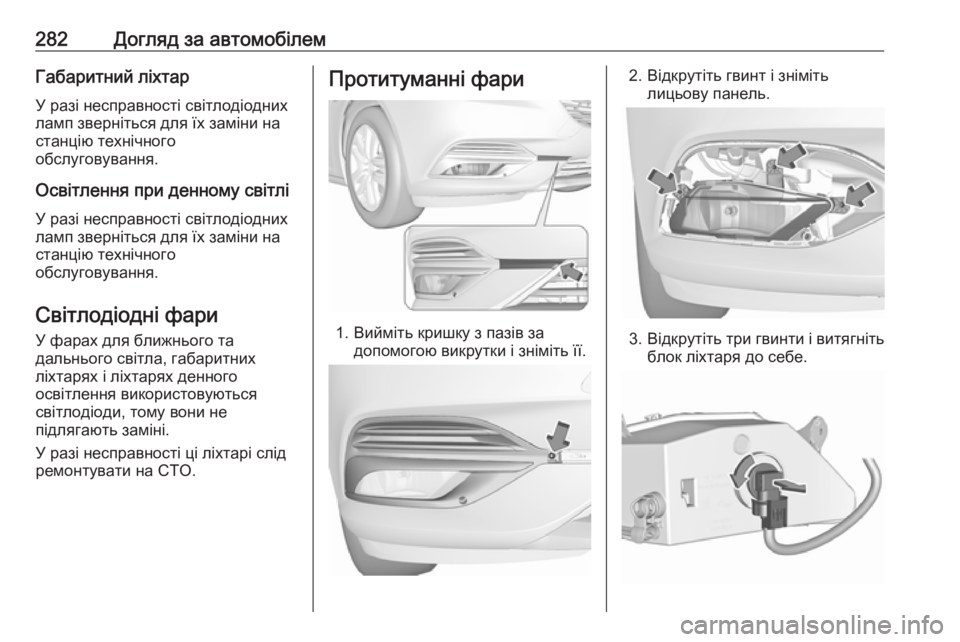

1. Вийміть кришку з пазів за допомогою викрутки і зніміть її.
2. Відкрутіть гвинт і знімітьлицьову панель.
3.Відкрутіть три гвинти і витягніть
блок ліхтаря до себе.

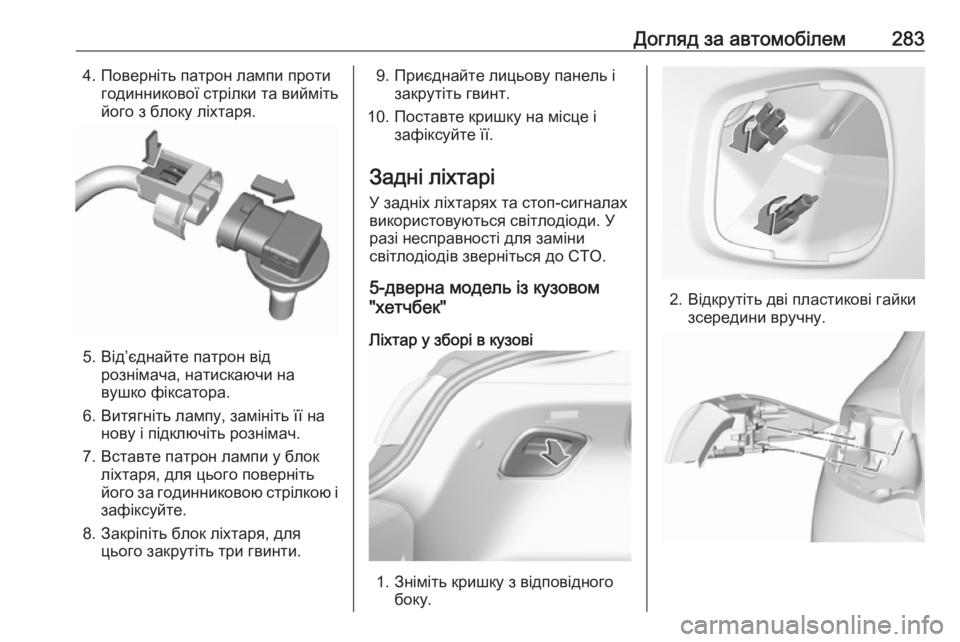

Догляд за автомобілем2834. Поверніть патрон лампи протигодинникової стрілки та вийміть
його з блоку ліхтаря.
5. Від’єднайте патрон від рознімача, натискаючи на
вушко фіксатора.
6. Витягніть лампу, замініть її на нову і підключіть рознімач.
7. Вставте патрон лампи у блок ліхтаря, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
8. Закріпіть блок ліхтаря, для цього закрутіть три гвинти.
9. Приєднайте лицьову панель ізакрутіть гвинт.
10. Поставте кришку на місце і зафіксуйте її.
Задні ліхтарі
У задніх ліхтарях та стоп-сигналах використовуються світлодіоди. У
разі несправності для заміни
світлодіодів зверніться до СТО.
5-дверна модель із кузовом
"хетчбек"
Ліхтар у зборі в кузові
1. Зніміть кришку з відповідного боку.
2. Відкрутіть дві пластикові гайкизсередини вручну.

284Догляд за автомобілем3. Обережно вийміть блокзаднього ліхтаря з ніші та
зніміть його. Будьте обережні,
канал кабелю повинен
залишатися на місці.

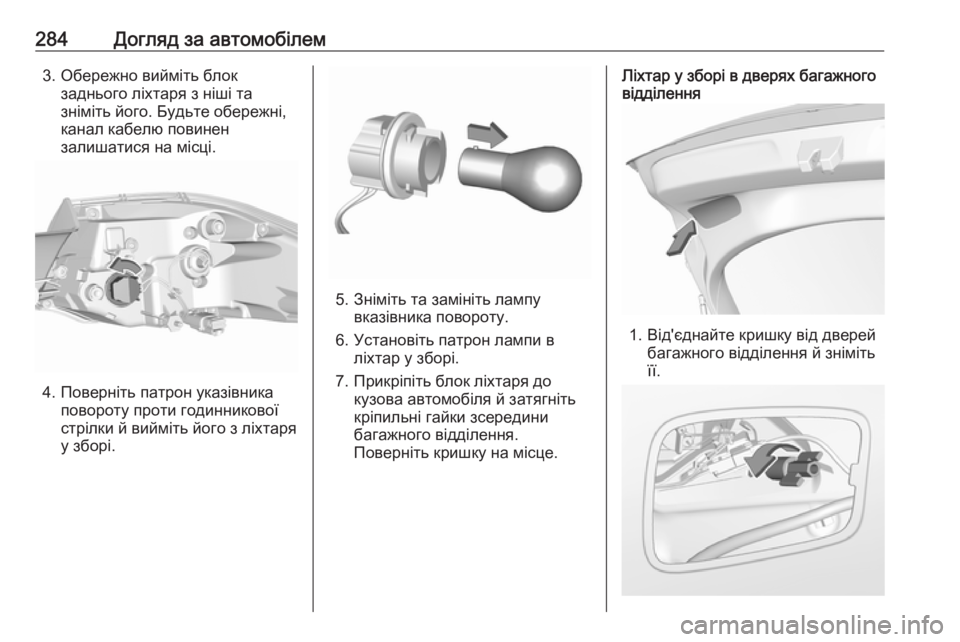

4. Поверніть патрон указівника повороту проти годинникової
стрілки й вийміть його з ліхтаря
у зборі.
5. Зніміть та замініть лампу вказівника повороту.
6. Установіть патрон лампи в ліхтар у зборі.
7. Прикріпіть блок ліхтаря до кузова автомобіля й затягніть
кріпильні гайки зсередини
багажного відділення.
Поверніть кришку на місце.
Ліхтар у зборі в дверях багажного
відділення
1. Від'єднайте кришку від дверей
багажного відділення й зніміть
її.

Догляд за автомобілем2852.Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
Будьте обережні, канал кабелю
повинен залишатися на місці.
4. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з блоку ліхтаря.
Задні протитуманні фари ( 1)
Ліхтар заднього ходу ( 2)
5. Від’єднайте лампу від патрона й
замініть її на нову.Задні протитуманні фари
Ліхтар заднього ходу
6. Закріпіть патрон лампи в задньому ліхтарі в зборі.
Встановіть блок ліхтаря на

286Догляд за автомобілемдвері багажного відділення і
закрутіть гвинт зсередини.
Поверніть кришку на місце.
Sports Tourer
Ліхтар у зборі в кузові
1. Відкрийте кришки викруткою. Відкрутіть та вийміть обидва
гвинти.
2. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його. Будьте обережні,
канал кабелю повинен
залишатися на місці.

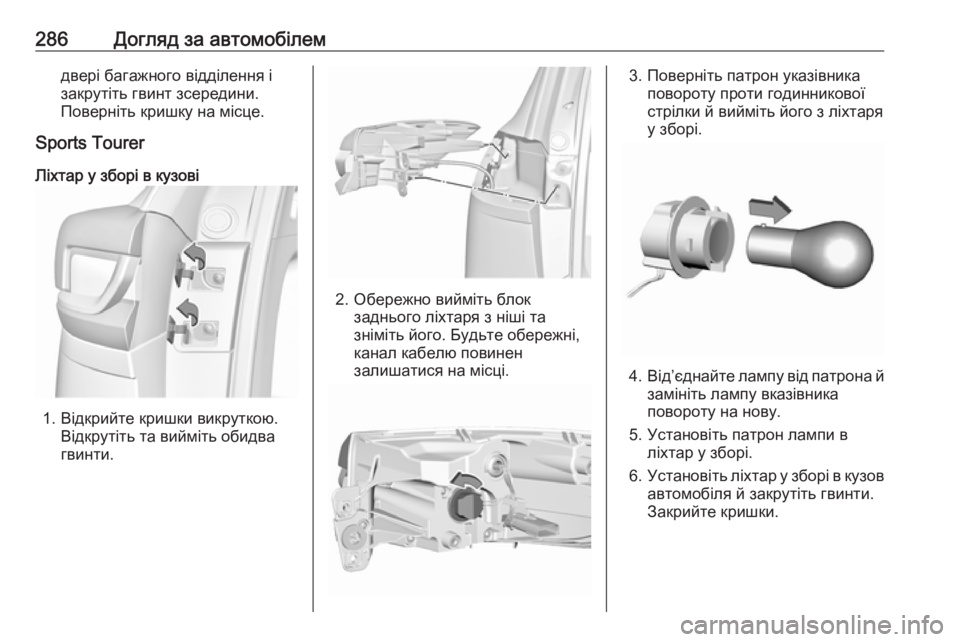

3. Поверніть патрон указівника повороту проти годинникової
стрілки й вийміть його з ліхтаря
у зборі.
4. Від’єднайте лампу від патрона й
замініть лампу вказівника
повороту на нову.
5. Установіть патрон лампи в ліхтар у зборі.
6. Установіть ліхтар у зборі в кузов
автомобіля й закрутіть гвинти.
Закрийте кришки.
