Прилади та органи управління127Для вибору функцій та введення
числових значень використовуйте
ä і å.
Для вибору й підтвердження
функцій натискайте кнопку 9.
Після вибору сторінки головного
меню цей вибір зберігається доти,
доки не буде вибрана інша сторінка
головного меню. Для вибору
сторінок підменю натискайте å або
ä .
За потреби на екрані
інформаційного центру водія
відображаються спливаючі
повідомлення систем автомобіля
та повідомлення про технічне
обслуговування. Для
підтвердження повідомлень
натискайте 9. Повідомлення
систем автомобіля 3 137.
Меню "Інформація щодо
пробігу/рівня пального", ;
або "Інформація"
Далі наведено повний список
сторінок, які можна відкривати в
меню Info (Інформація). У деяких
автомобілях певні функції можутьбути недоступними. На деяких
зображеннях певні функції
позначаються значками.
Для вибору сторінок можна
обертати коліщатко регулятора
або натискати кнопки ä і å.
● лічильник щоденного пробігу 1 або А
середня витрата пального 1
або А
середня швидкість 1 або А
● лічильник щоденного пробігу 2 або В
середня витрата пального 2
або В
середня швидкість 2 або В
● швидкість у цифровому форматі
● запас пального в одиницях відстані
● миттєва витрата пального
● час до заміни мастила
● тиск у шинах
● таймер
● система виявлення дорожніх знаків● безпечна дистанція
● порожня сторінка
На базовому дисплеї сторінки
"Термін експлуатації мастила",
"Тиск у шинах", "Допоміжна
система визначення дорожніх
знаків" і "Дистанція руху"
відображаються в меню
"Інформація про автомобіль" - для переходу до цього меню
виберіть ? кнопкою MENU.
Лічильник щоденного пробігу 1/А
або 2/В
На одометрі відображається
відстань, пройдена автомобілем
після останнього скидання
показників.
Лічильник щоденного пробігу
реєструє пробіг до 9999 км, після
чого відлік знову починається з 0.
Щоб скинути показники на
базовому дисплеї, натискайте
протягом декількох секунд
SET/CLR , а на дисплеї середнього
чи вищого рівня спочатку слід
натиснути é, а потім підтвердити
дію кнопкою 9.

128Прилади та органи управлінняНа сторінках лічильника
щоденного пробігу 1 і 2 можна
окремо скидати показники пробігу,
середніх витрат і середньої
швидкості. Для цього слід відкрити
відповідну сторінку.
Середня витрата пального 1/А або
2/В
Відображення середньої витрати
пального. Виміри можна обнулити у будь-який час, при цьому
обчислення розпочнеться із
вихідного значення.
Щоб скинути показники на
базовому дисплеї, натискайте
протягом декількох секунд
SET/CLR , а на дисплеї середнього
чи вищого рівня спочатку слід
натиснути é, а потім підтвердити
дію кнопкою 9.
Середня швидкість 1/А або 2/В
Відображення середньої
швидкості. Показник можна скинути в будь-який час.
Щоб скинути показники на базовому дисплеї, натискайте
протягом декількох секунд
SET/CLR , а на дисплеї середньогочи вищого рівня спочатку слід
натиснути é, а потім підтвердити
дію кнопкою 9.
Швидкість у цифровому форматі
Відображення показників поточної
швидкості в цифровому форматі.
Запас пального
Запас пального обчислюється з урахуванням поточного рівня
пального в баку та поточної
витрати пального. Дисплей показує
середні значення.
Після заправляння запас пального
через короткий проміжок часу
оновлюється автоматично.
Коли рівень пального в баку
занизький, на екрані
відображається повідомлення, а на датчику рівня пального
засвічується контрольний
індикатор Y.
Якщо бак потрібно заправити
негайно, відображене
попередження не зникає з дисплея.
Окрім цього, блимає контрольний
індикатор Y у датчику рівня
пального 3 120.Миттєва витрата пального
Відображення миттєвого значення
витрати пального.
Час до заміни мастила
Відображається розрахунковий
термін служби мастила. Число в %
означає залишок терміну служби
мастила 3 113.
Тиск у шинах
Показує тиск в шинах усіх коліс під час руху 3 298.
Таймер
Запуск і зупинка здійснюються
кнопкою 9. Щоб скинути таймер,
натисніть кнопку é і підтвердьте
виконання функції Reset.
Система виявлення дорожніх
знаків
Відображення дорожніх знаків,
виявлених на поточній ділянці
маршруту 3 253.
Дистанція руху
Показує відстань у секундах до
транспортного засобу, який
рухається попереду 3 226. Коли

Прилади та органи управління129увімкнений адаптивний круїз-
контроль, на цій сторінці замість
відстані відображається задана
дистанція руху.
Порожня сторінка
Коли немає потреби показувати в
центрі інформації для водія певні
дані, можна вибрати порожню
сторінку.
@ - меню інформації про
економічні показники
● Основні споживачі
● Тенденція стану економічності
● Індекс економічності
На дисплеях спрощеної та
вдосконаленої модифікації
сторінки "Основні споживачі",
"Тенденція економічності" і "Індекс
економічності" відображаються в
меню "Інформація щодо пробігу/
рівня пального" - для переходу до
цього меню виберіть Відомості.Top Consumers (Основні
споживачі)
Список найбільших увімкнених
споживачів, що забезпечують ваш
комфорт, позначається у
низхідному порядку. Позначається
потенціал економії пального.
Якщо поїздки відбуваються
нечасто, для збільшення
навантаження на двигун
автоматично вмикається система
підігріву заднього вікна. У такому
випадку заднє вікно з підігрівом без втручання водія вказується як одинз найбільших споживачів.Economy Trend (Економічний
режим)
Показує середній рівень
споживання для останніх 50 км.
Заповнені сегменти позначають
споживання з кроком у 5 км і
відображають ефект топографії
або ж стилю водіння водія на
споживання пального.
Індекс економічності
На шкалі економічності показаний
поточний рівень споживання
пального. Для економії пального
використовуйте такий стиль
водіння, щоб заповнені сегменти

130Прилади та органи управліннязалишатися в межах зони Есо. Що
більше сегментів заповнено - тим
більше споживання пального.
Водночас вказується середній
рівень споживання пального.
Меню Аудіо Меню Аудіосистема призначене
для пошуку музики, користування
списком улюбленого та вибору джерела звуку.
Див. інструкція з експлуатації
інформаційно-розважальної
системи.
Меню Телефон
В меню Телефон можна
здійснювати телефонні виклики і
керувати ними, переглядати список
контактів та налаштовувати
користування гарнітурою.
Див. інструкція з експлуатації
інформаційно-розважальної
системи.
Меню Навігація
Меню Навігація призначене для
супроводження під час поїздки.Див. інструкція з експлуатації
інформаційно-розважальної
системи.
Меню "Інформації про
автомобіль", ? або
"Настройки"
Далі наведено повний список
сторінок, які можна відкривати в
Меню настройок. У деяких
автомобілях певні функції можуть
бути недоступними. На деяких
зображеннях певні функції
позначаються значками.
Для вибору сторінок можна
обертати коліщатко регулятора
або натискати кнопки ä і å, а після
вибору сторінки слід
дотримуватися вказівок,
наведених у підменю:
● одиниці вимірювання
● теми екрана
● інформаційні сторінки
● попередження про перевищення швидкості
● навантаження на шини● додаткові покажчики
● відомості про програмне забезпечення
Одиниці вимірювання
Коли відображається сторінка
одиниць вимірювання, натисніть
é . Виберіть одиниці британської
або метричної системи кнопкою 9.
Теми екрана
Під час відображення тем екрана
натисніть кнопку é. Виберіть
режим Sport (Спортивний) або
Touring (Подорож) кнопкою 9. У
спортивному режимі
відображається більше інформації
про автомобіль, а в режимі
подорожі - більше інформації про
мультимедіа.
Ці налаштування доступні тільки на екрані вищого рівня.
Інформаційні сторінки
Під час відображення
інформаційних сторінок натисніть
кнопку é. Буде показаний повний
список пунктів меню Info.
Натискаючи кнопку 9 виберіть
функції які потрібно показувати на

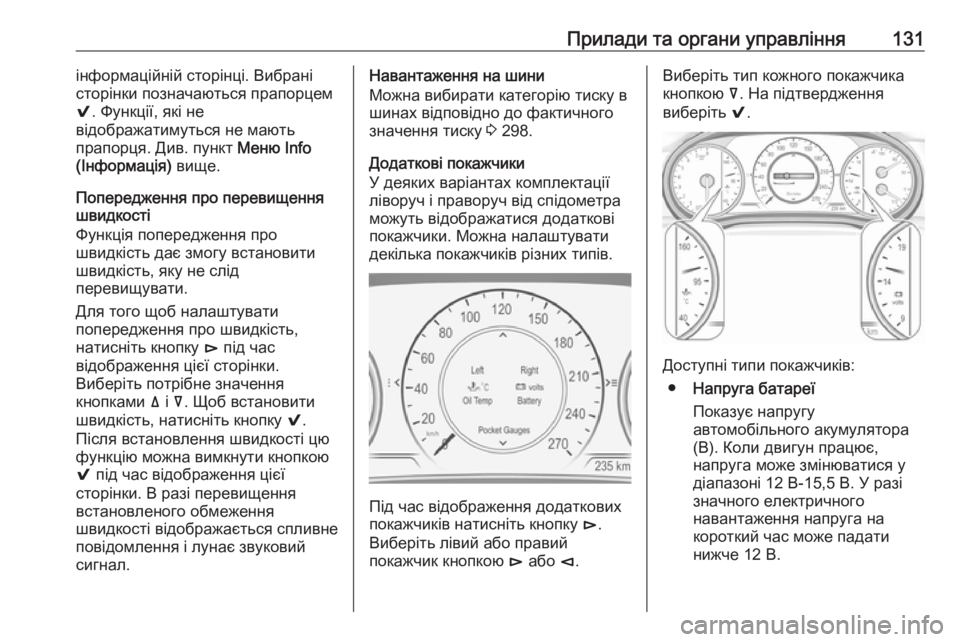

Прилади та органи управління131інформаційній сторінці. Вибрані
сторінки позначаються прапорцем 9 . Функції, які не
відображатимуться не мають
прапорця. Див. пункт Меню Info
(Інформація) вище.
Попередження про перевищення швидкості
Функція попередження про
швидкість дає змогу встановити
швидкість, яку не слід
перевищувати.
Для того щоб налаштувати
попередження про швидкість,
натисніть кнопку é під час
відображення цієї сторінки.
Виберіть потрібне значення
кнопками ä і å. Щоб встановити
швидкість, натисніть кнопку 9.
Після встановлення швидкості цю функцію можна вимкнути кнопкою
9 під час відображення цієї
сторінки. В разі перевищення
встановленого обмеження
швидкості відображається спливне
повідомлення і лунає звуковий
сигнал.Навантаження на шини
Можна вибирати категорію тиску в шинах відповідно до фактичного
значення тиску 3 298.
Додаткові покажчики
У деяких варіантах комплектації
ліворуч і праворуч від спідометра
можуть відображатися додаткові
покажчики. Можна налаштувати
декілька покажчиків різних типів.
Під час відображення додаткових
покажчиків натисніть кнопку é.
Виберіть лівий або правий
покажчик кнопкою é або è.
Виберіть тип кожного покажчика
кнопкою å. На підтвердження
виберіть 9.
Доступні типи покажчиків:
● Напруга батареї
Показує напругу
автомобільного акумулятора (В). Коли двигун працює,
напруга може змінюватися у
діапазоні 12 В-15,5 В. У разі
значного електричного
навантаження напруга на
короткий час може падати
нижче 12 В.

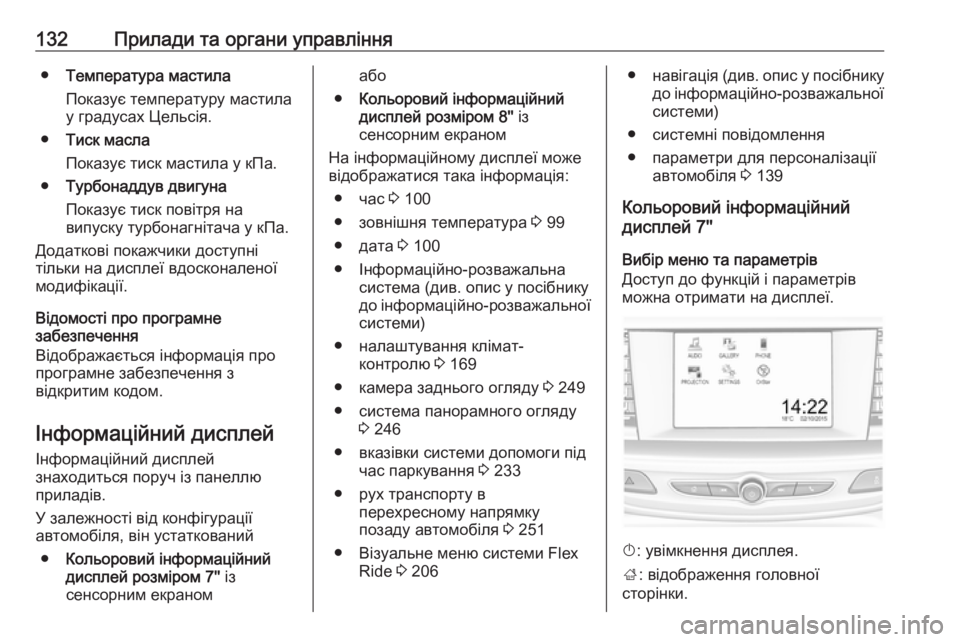

132Прилади та органи управління●Температура мастила
Показує температуру мастила
у градусах Цельсія.
● Тиск масла
Показує тиск мастила у кПа.
● Турбонаддув двигуна
Показує тиск повітря на
випуску турбонагнітача у кПа.
Додаткові покажчики доступні
тільки на дисплеї вдосконаленої
модифікації.
Відомості про програмне
забезпечення
Відображається інформація про
програмне забезпечення з
відкритим кодом.
Інформаційний дисплей
Інформаційний дисплей
знаходиться поруч із панеллю
приладів.
У залежності від конфігурації
автомобіля, він устаткований
● Кольоровий інформаційний
дисплей розміром 7'' із
сенсорним екраномабо
● Кольоровий інформаційний
дисплей розміром 8'' із
сенсорним екраном
На інформаційному дисплеї може
відображатися така інформація:
● час 3 100
● зовнішня температура 3 99
● дата 3 100
● Інформаційно-розважальна система (див. опис у посібнику
до інформаційно-розважальної системи)
● налаштування клімат- контролю 3 169
● камера заднього огляду 3 249
● система панорамного огляду 3 246
● вказівки системи допомоги під час паркування 3 233
● рух транспорту в перехресному напрямку
позаду автомобіля 3 251
● Візуальне меню системи Flex Ride 3 206● навігація (див. опис у посібнику
до інформаційно-розважальної системи)
● системні повідомлення
● параметри для персоналізації автомобіля 3 139
Кольоровий інформаційний
дисплей 7''
Вибір меню та параметрів
Доступ до функцій і параметрів
можна отримати на дисплеї.
X : увімкнення дисплея.
; : відображення головної
сторінки.

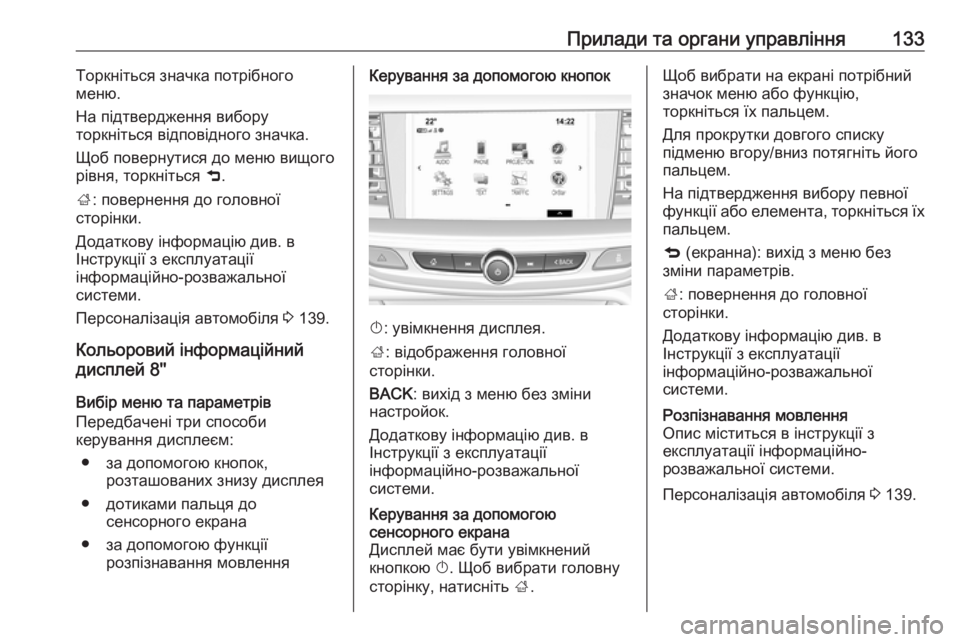

Прилади та органи управління133Торкніться значка потрібного
меню.
На підтвердження вибору
торкніться відповідного значка.
Щоб повернутися до меню вищого
рівня, торкніться 9.
; : повернення до головної
сторінки.
Додаткову інформацію див. в
Інструкції з експлуатації
інформаційно-розважальної
системи.
Персоналізація автомобіля 3 139.
Кольоровий інформаційний
дисплей 8''
Вибір меню та параметрів
Передбачені три способи
керування дисплеєм:
● за допомогою кнопок, розташованих знизу дисплея
● дотиками пальця до сенсорного екрана
● за допомогою функції розпізнавання мовленняКерування за допомогою кнопок
X: увімкнення дисплея.
; : відображення головної
сторінки.
BACK : вихід з меню без зміни
настройок.
Додаткову інформацію див. в
Інструкції з експлуатації
інформаційно-розважальної
системи.
Керування за допомогою
сенсорного екрана
Дисплей має бути увімкнений
кнопкою X. Щоб вибрати головну
сторінку, натисніть ;.Щоб вибрати на екрані потрібний
значок меню або функцію,
торкніться їх пальцем.
Для прокрутки довгого списку
підменю вгору/вниз потягніть його
пальцем.
На підтвердження вибору певної
функції або елемента, торкніться їх
пальцем.
q (екранна): вихід з меню без
зміни параметрів.
; : повернення до головної
сторінки.
Додаткову інформацію див. в
Інструкції з експлуатації
інформаційно-розважальної
системи.Розпізнавання мовлення
Опис міститься в інструкції з
експлуатації інформаційно-
розважальної системи.
Персоналізація автомобіля 3 139.

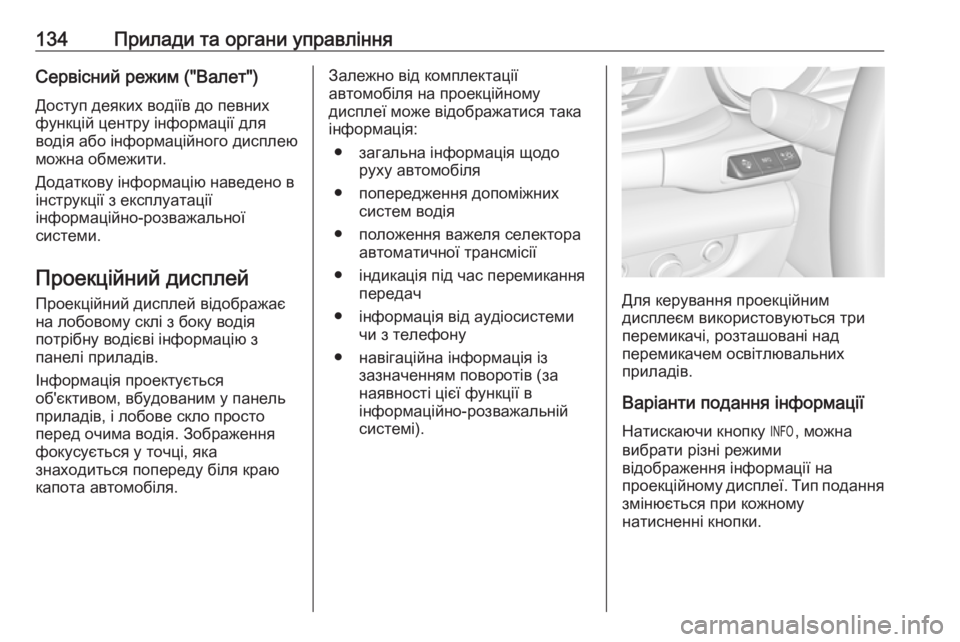

134Прилади та органи управлінняСервісний режим ("Валет")Доступ деяких водіїв до певних
функцій центру інформації для
водія або інформаційного дисплею
можна обмежити.
Додаткову інформацію наведено в інструкції з експлуатації
інформаційно-розважальної
системи.
Проекційний дисплей
Проекційний дисплей відображає
на лобовому склі з боку водія
потрібну водієві інформацію з
панелі приладів.
Інформація проектується
об'єктивом, вбудованим у панель
приладів, і лобове скло просто
перед очима водія. Зображення
фокусується у точці, яка
знаходиться попереду біля краю
капота автомобіля.Залежно від комплектації
автомобіля на проекційному
дисплеї може відображатися така
інформація:
● загальна інформація щодо руху автомобіля
● попередження допоміжних систем водія
● положення важеля селектора автоматичної трансмісії
● індикація під час перемикання передач
● інформація від аудіосистеми чи з телефону
● навігаційна інформація із зазначенням поворотів (за
наявності цієї функції в
інформаційно-розважальній
системі).
Для керування проекційним
дисплеєм використовуються три
перемикачі, розташовані над
перемикачем освітлювальних
приладів.
Варіанти подання інформації Натискаючи кнопку /, можна
вибрати різні режими
відображення інформації на
проекційному дисплеї. Тип подання змінюється при кожному
натисненні кнопки.
