2017.75 OPEL INSIGNIA BREAK Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

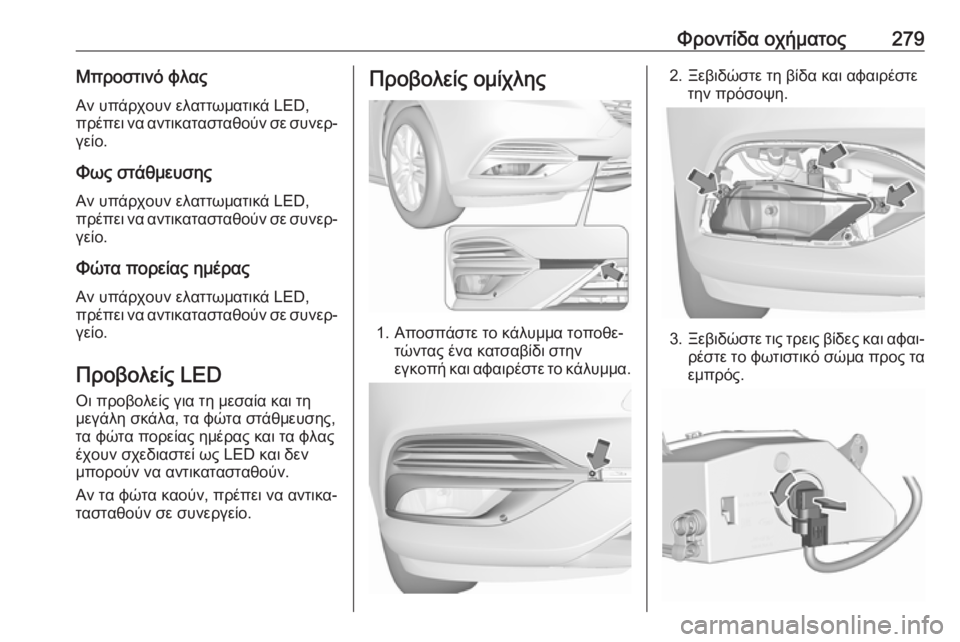

Φροντίδα οχήματος279Μπροστινό φλαςΑν υπάρχουν ελαττωματικά LED,
πρέπει να αντικατασταθούν σε συνερ‐
γείο.
Φως στάθμευσης Αν υπάρχουν ελαττωματικά LED,
πρέπει να αντικατασταθούν σε συνερ‐ γείο.
Φώτα πορείας ημέρας Αν υπάρχουν ελαττωματικά LED,
πρέπει να αντικατασταθούν σε συνερ‐ γείο.
Προβολείς LED Οι προβολείς για τη μεσαία και τη
μεγάλη σκάλα, τα φώτα στάθμευσης,
τα φώτα πορείας ημέρας και τα φλας
έχουν σχεδιαστεί ως LED και δεν μπορούν να αντικατασταθούν.
Αν τα φώτα καούν, πρέπει να αντικα‐
τασταθούν σε συνεργείο.Προβολείς ομίχλης
1. Αποσπάστε το κάλυμμα τοποθε‐ τώντας ένα κατσαβίδι στηνεγκοπή και αφαιρέστε το κάλυμμα.
2. Ξεβιδώστε τη βίδα και αφαιρέστε την πρόσοψη.
3.Ξεβιδώστε τις τρεις βίδες και αφαι‐
ρέστε το φωτιστικό σώμα προς τα
εμπρός.

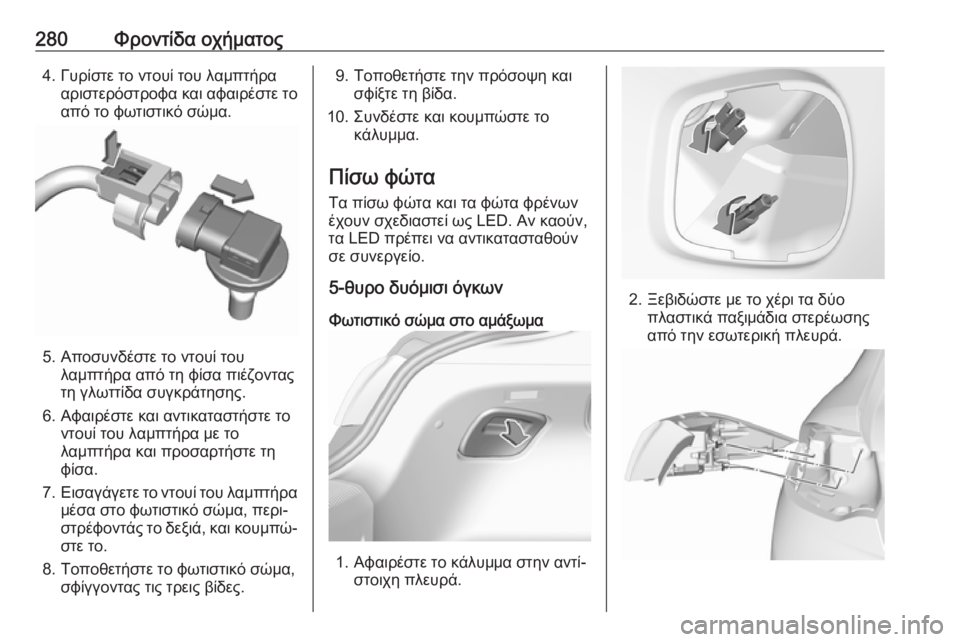

280Φροντίδα οχήματος4. Γυρίστε το ντουί του λαμπτήρααριστερόστροφα και αφαιρέστε το
από το φωτιστικό σώμα.
5. Αποσυνδέστε το ντουί του λαμπτήρα από τη φίσα πιέζοντας
τη γλωττίδα συγκράτησης.
6. Αφαιρέστε και αντικαταστήστε το ντουί του λαμπτήρα με το
λαμπτήρα και προσαρτήστε τη
φίσα.
7. Εισαγάγετε το ντουί του λαμπτήρα
μέσα στο φωτιστικό σώμα, περι‐
στρέφοντάς το δεξιά, και κουμπώ‐ στε το.
8. Τοποθετήστε το φωτιστικό σώμα, σφίγγοντας τις τρεις βίδες.
9. Τοποθετήστε την πρόσοψη καισφίξτε τη βίδα.
10. Συνδέστε και κουμπώστε το κάλυμμα.
Πίσω φώτα Τα πίσω φώτα και τα φώτα φρένων
έχουν σχεδιαστεί ως LED. Αν καούν,
τα LED πρέπει να αντικατασταθούν
σε συνεργείο.
5-θυρο δυόμισι όγκων
Φωτιστικό σώμα στο αμάξωμα
1. Αφαιρέστε το κάλυμμα στην αντί‐ στοιχη πλευρά.
2. Ξεβιδώστε με το χέρι τα δύοπλαστικά παξιμάδια στερέωσης
από την εσωτερική πλευρά.

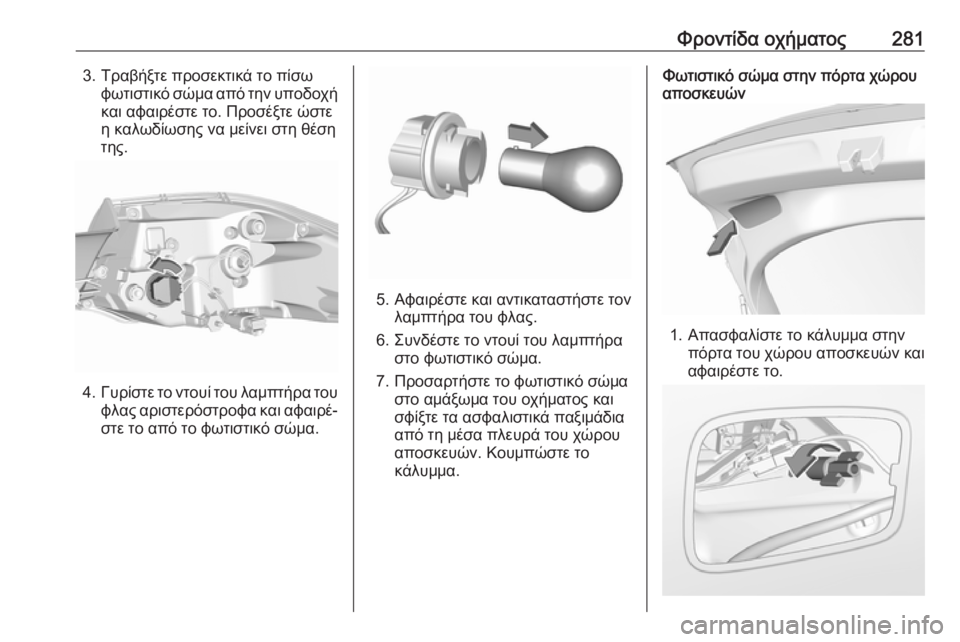

Φροντίδα οχήματος2813. Τραβήξτε προσεκτικά το πίσωφωτιστικό σώμα από την υποδοχήκαι αφαιρέστε το. Προσέξτε ώστεη καλωδίωσης να μείνει στη θέση
της.
4. Γυρίστε το ντουί του λαμπτήρα του
φλας αριστερόστροφα και αφαιρέ‐
στε το από το φωτιστικό σώμα.
5. Αφαιρέστε και αντικαταστήστε τον
λαμπτήρα του φλας.
6. Συνδέστε το ντουί του λαμπτήρα στο φωτιστικό σώμα.
7. Προσαρτήστε το φωτιστικό σώμα στο αμάξωμα του οχήματος και
σφίξτε τα ασφαλιστικά παξιμάδια
από τη μέσα πλευρά του χώρου
αποσκευών. Κουμπώστε το
κάλυμμα.
Φωτιστικό σώμα στην πόρτα χώρου
αποσκευών
1. Απασφαλίστε το κάλυμμα στην
πόρτα του χώρου αποσκευών και
αφαιρέστε το.

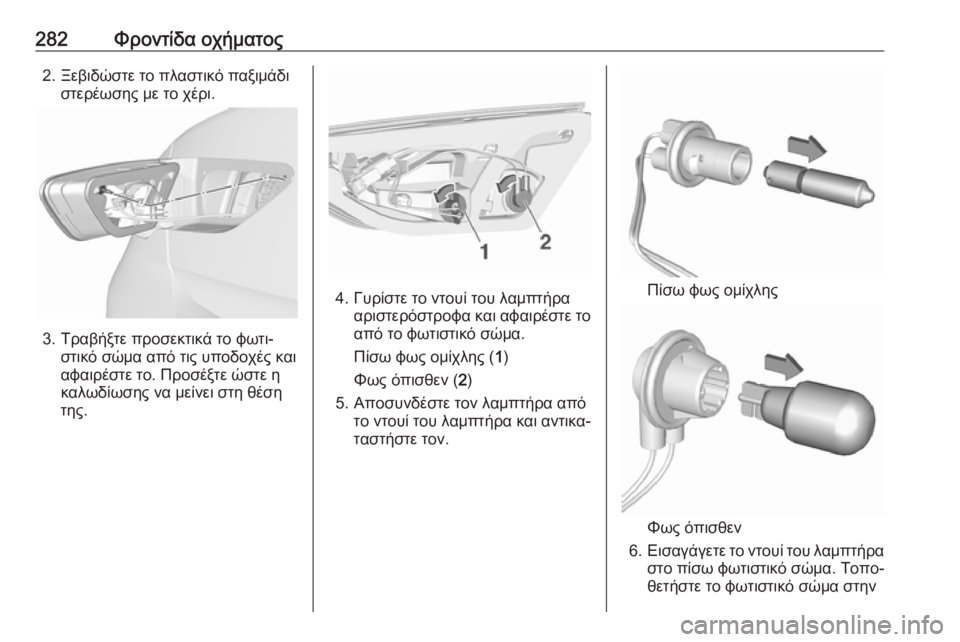

282Φροντίδα οχήματος2. Ξεβιδώστε το πλαστικό παξιμάδιστερέωσης με το χέρι.
3. Τραβήξτε προσεκτικά το φωτι‐στικό σώμα από τις υποδοχές και
αφαιρέστε το. Προσέξτε ώστε η
καλωδίωσης να μείνει στη θέση
της.
4. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε το
από το φωτιστικό σώμα.
Πίσω φως ομίχλης ( 1)
Φως όπισθεν ( 2)
5. Αποσυνδέστε τον λαμπτήρα από το ντουί του λαμπτήρα και αντικα‐
ταστήστε τον.Πίσω φως ομίχλης
Φως όπισθεν
6. Εισαγάγετε το ντουί του λαμπτήρα
στο πίσω φωτιστικό σώμα. Τοπο‐
θετήστε το φωτιστικό σώμα στην

Φροντίδα οχήματος283πόρτα χώρου αποσκευών και
σφίξτε τη βίδα από τη μέσα
πλευρά. Κουμπώστε το κάλυμμα.

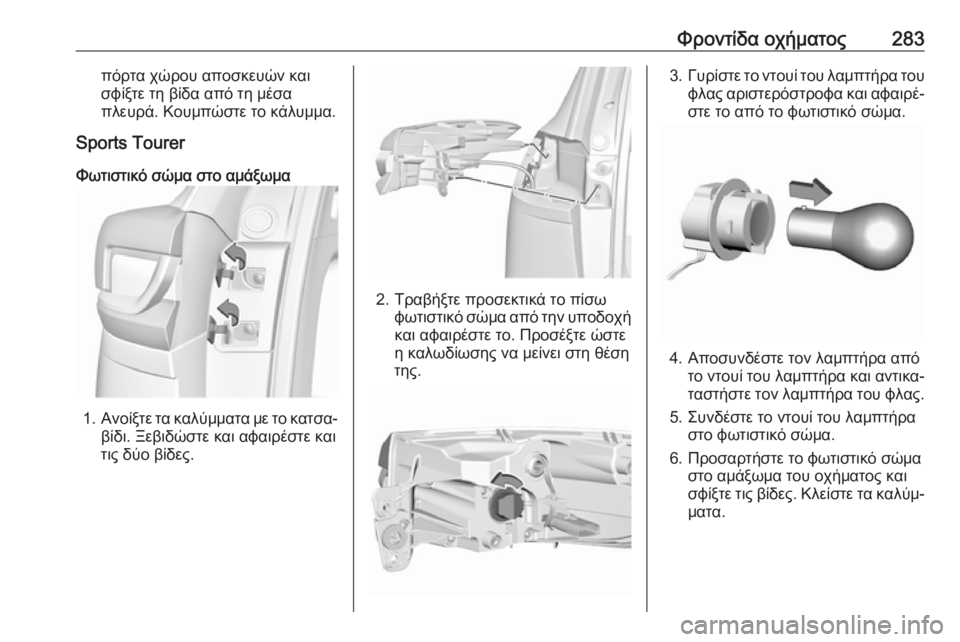

Sports Tourer
Φωτιστικό σώμα στο αμάξωμα
1. Ανοίξτε τα καλύμματα με το κατσα‐
βίδι. Ξεβιδώστε και αφαιρέστε και
τις δύο βίδες.
2. Τραβήξτε προσεκτικά το πίσω φωτιστικό σώμα από την υποδοχή
και αφαιρέστε το. Προσέξτε ώστε
η καλωδίωσης να μείνει στη θέση
της.
3. Γυρίστε το ντουί του λαμπτήρα του
φλας αριστερόστροφα και αφαιρέ‐
στε το από το φωτιστικό σώμα.
4. Αποσυνδέστε τον λαμπτήρα από το ντουί του λαμπτήρα και αντικα‐
ταστήστε τον λαμπτήρα του φλας.
5. Συνδέστε το ντουί του λαμπτήρα στο φωτιστικό σώμα.
6. Προσαρτήστε το φωτιστικό σώμα στο αμάξωμα του οχήματος και
σφίξτε τις βίδες. Κλείστε τα καλύμ‐
ματα.

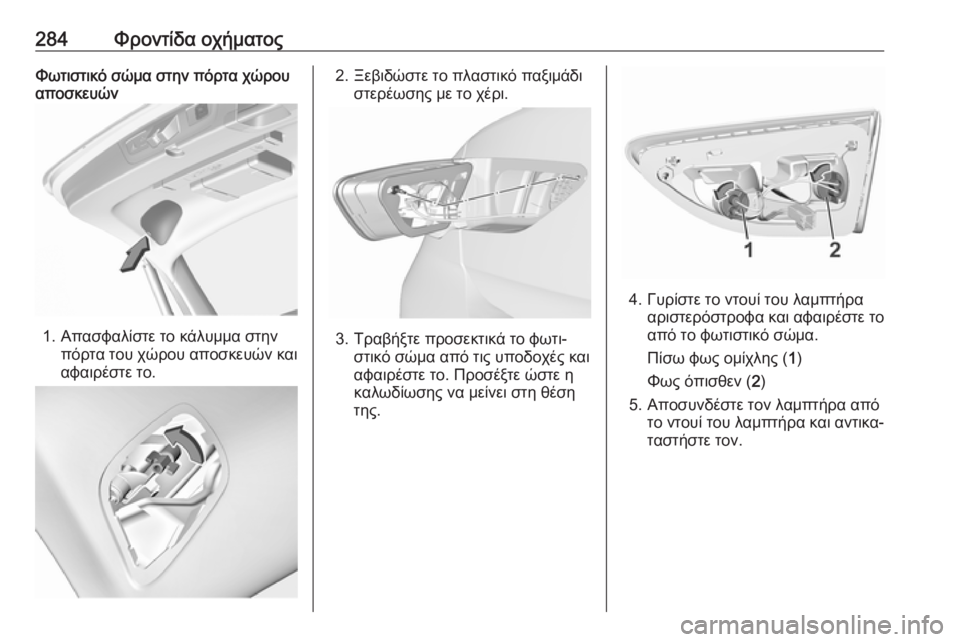

284Φροντίδα οχήματοςΦωτιστικό σώμα στην πόρτα χώρου
αποσκευών
1. Απασφαλίστε το κάλυμμα στην
πόρτα του χώρου αποσκευών και
αφαιρέστε το.
2. Ξεβιδώστε το πλαστικό παξιμάδι στερέωσης με το χέρι.
3. Τραβήξτε προσεκτικά το φωτι‐ στικό σώμα από τις υποδοχές και
αφαιρέστε το. Προσέξτε ώστε η
καλωδίωσης να μείνει στη θέση
της.
4. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε το
από το φωτιστικό σώμα.
Πίσω φως ομίχλης ( 1)
Φως όπισθεν ( 2)
5. Αποσυνδέστε τον λαμπτήρα από το ντουί του λαμπτήρα και αντικα‐
ταστήστε τον.

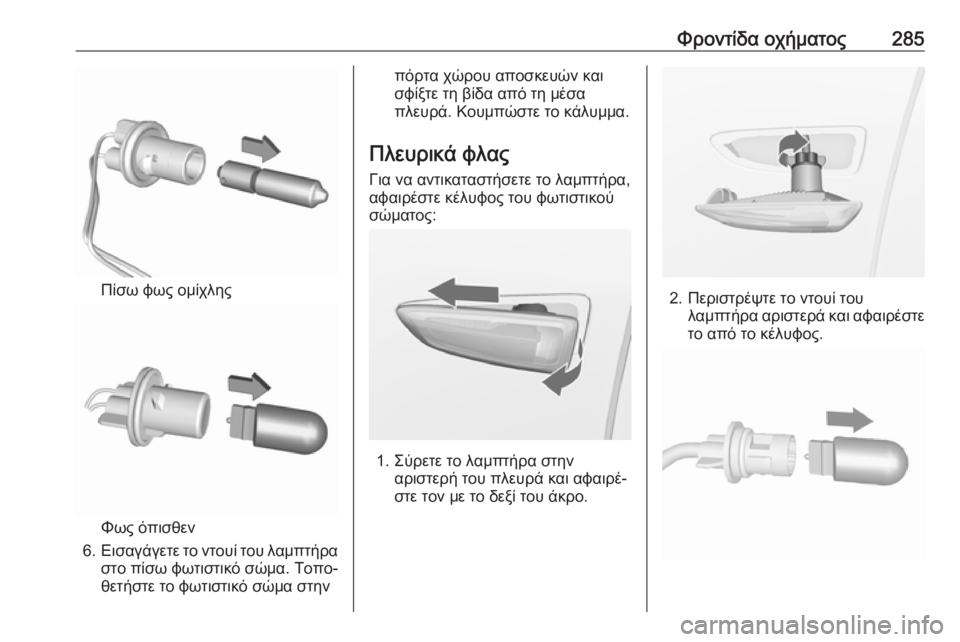

Φροντίδα οχήματος285
Πίσω φως ομίχλης
Φως όπισθεν
6. Εισαγάγετε το ντουί του λαμπτήρα
στο πίσω φωτιστικό σώμα. Τοπο‐
θετήστε το φωτιστικό σώμα στην
πόρτα χώρου αποσκευών και
σφίξτε τη βίδα από τη μέσα
πλευρά. Κουμπώστε το κάλυμμα.
Πλευρικά φλας
Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Σύρετε το λαμπτήρα στην αριστερή του πλευρά και αφαιρέ‐
στε τον με το δεξί του άκρο.
2. Περιστρέψτε το ντουί του λαμπτήρα αριστερά και αφαιρέστε
το από το κέλυφος.

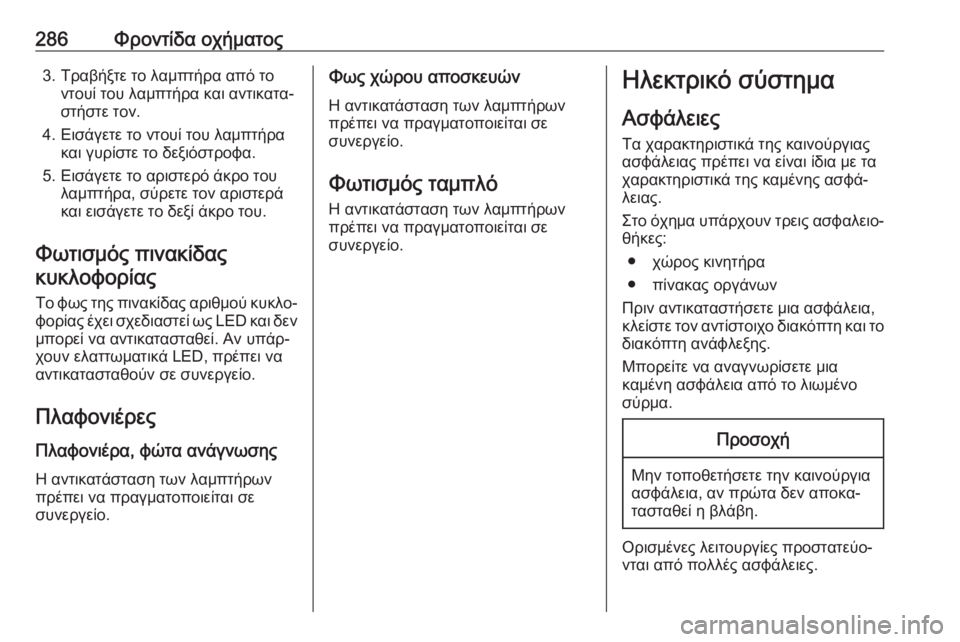

286Φροντίδα οχήματος3. Τραβήξτε το λαμπτήρα από τοντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Εισάγετε το αριστερό άκρο του λαμπτήρα, σύρετε τον αριστερά
και εισάγετε το δεξί άκρο του.
Φωτισμός πινακίδας κυκλοφορίας
Το φως της πινακίδας αριθμού κυκλο‐
φορίας έχει σχεδιαστεί ως LED και δεν μπορεί να αντικατασταθεί. Αν υπάρ‐
χουν ελαττωματικά LED, πρέπει να αντικατασταθούν σε συνεργείο.
Πλαφονιέρες
Πλαφονιέρα, φώτα ανάγνωσης Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε
συνεργείο.Φως χώρου αποσκευών
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε
συνεργείο.
Φωτισμός ταμπλό
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε
συνεργείο.Ηλεκτρικό σύστημα
Ασφάλειες Τα χαρακτηριστικά της καινούργιαςασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν τρεις ασφαλειο‐ θήκες:
● χώρος κινητήρα
● πίνακας οργάνων
Πριν αντικαταστήσετε μια ασφάλεια, κλείστε τον αντίστοιχο διακόπτη και το
διακόπτη ανάφλεξης.
Μπορείτε να αναγνωρίσετε μια
καμένη ασφάλεια από το λιωμένο
σύρμα.Προσοχή
Μην τοποθετήσετε την καινούργια
ασφάλεια, αν πρώτα δεν αποκα‐
τασταθεί η βλάβη.
Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
