Panipaigad63
Täiendavad topsihoidikud asuvad
tagumises käetoes. Pöörata käetugi
alla.
Keskkonsooli hoiulaegas Panipaika võib kasutada väikeste
esemete hoidmiseks.Sõltuvalt versioonist asub panipaik
pakiruumi katte all.
Pakiruum
Tagaistme seljatugi on jaotatud
kaheks osaks. Mõlemat osa saab alla pöörata.
Enne tagaistme seljatugede
kokkuklappimist tehke vajadusel
järgmist:
● Eemaldada pakiruumi kate 3 66.
● Peatugede allasurumiseks vajutage ja hoidke riivi all 3 42.
Pakiruumi pikendus (fikseeritud
tagaistmetega versioon)

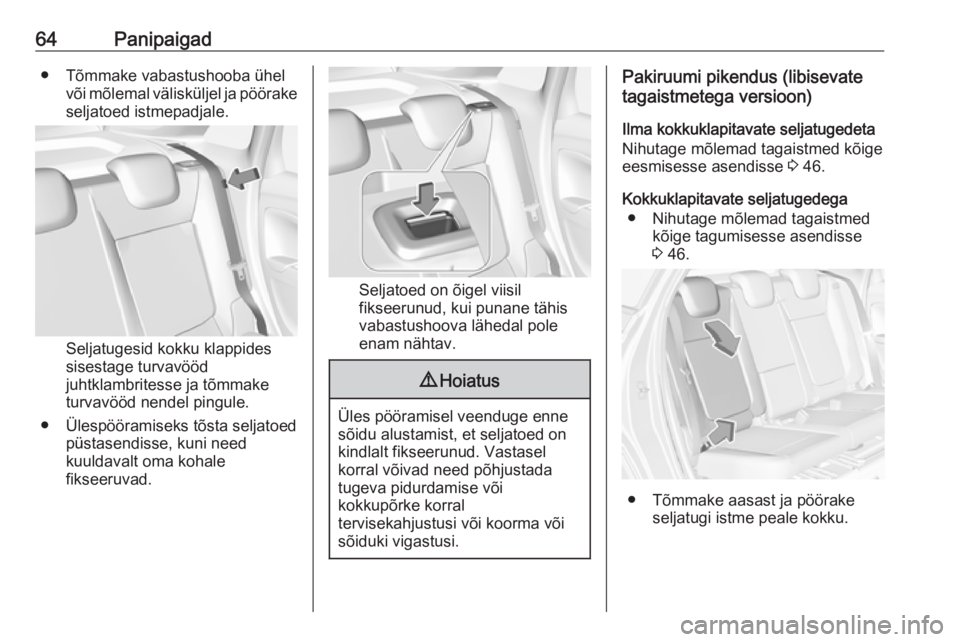

64Panipaigad● Tõmmake vabastushooba ühelvõi mõlemal välisküljel ja pöörakeseljatoed istmepadjale.
Seljatugesid kokku klappides
sisestage turvavööd
juhtklambritesse ja tõmmake
turvavööd nendel pingule.
● Ülespööramiseks tõsta seljatoed püstasendisse, kuni need
kuuldavalt oma kohale
fikseeruvad.
Seljatoed on õigel viisil
fikseerunud, kui punane tähis
vabastushoova lähedal pole
enam nähtav.
9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või
sõiduki vigastusi.
Pakiruumi pikendus (libisevate
tagaistmetega versioon)
Ilma kokkuklapitavate seljatugedeta
Nihutage mõlemad tagaistmed kõige eesmisesse asendisse 3 46.
Kokkuklapitavate seljatugedega ● Nihutage mõlemad tagaistmed kõige tagumisesse asendisse3 46.
● Tõmmake aasast ja pöörake
seljatugi istme peale kokku.

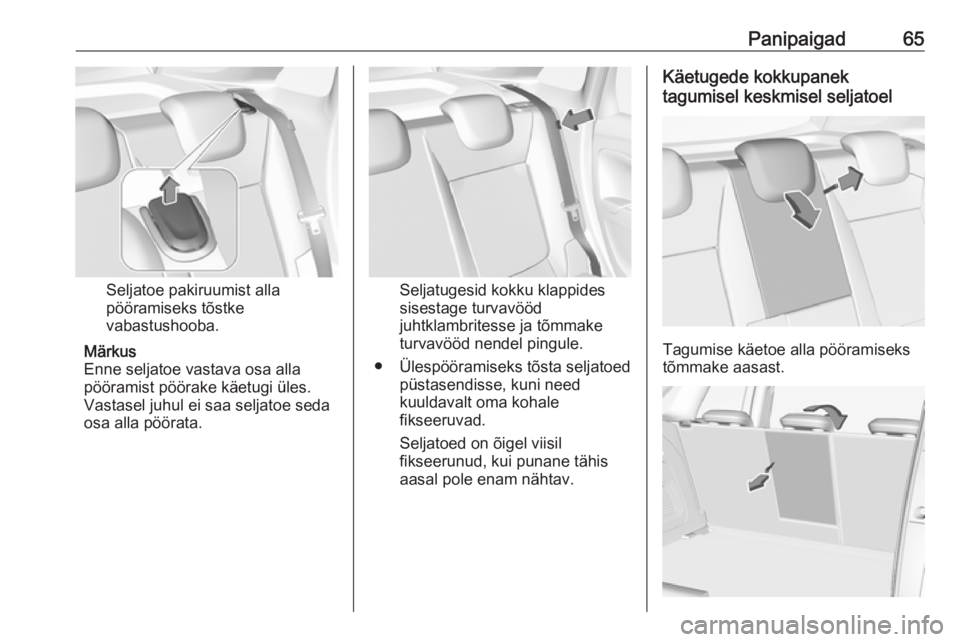

Panipaigad65
Seljatoe pakiruumist alla
pööramiseks tõstke
vabastushooba.
Märkus
Enne seljatoe vastava osa alla pööramist pöörake käetugi üles.
Vastasel juhul ei saa seljatoe seda
osa alla pöörata.Seljatugesid kokku klappides
sisestage turvavööd
juhtklambritesse ja tõmmake
turvavööd nendel pingule.
● Ülespööramiseks tõsta seljatoed püstasendisse, kuni need
kuuldavalt oma kohale
fikseeruvad.
Seljatoed on õigel viisil
fikseerunud, kui punane tähis
aasal pole enam nähtav.
Käetugede kokkupanek
tagumisel keskmisel seljatoel
Tagumise käetoe alla pööramiseks
tõmmake aasast.

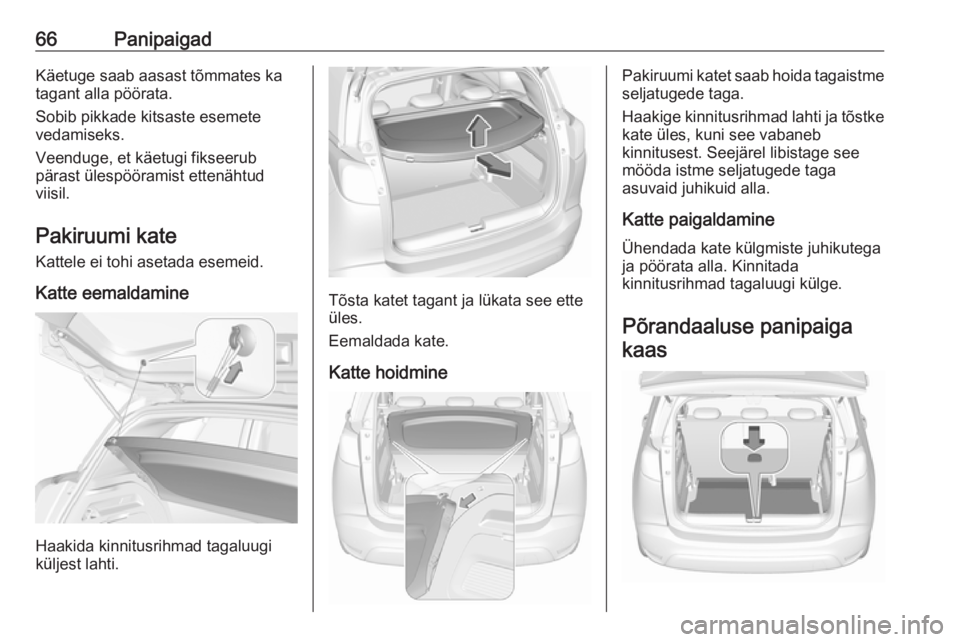

66PanipaigadKäetuge saab aasast tõmmates ka
tagant alla pöörata.
Sobib pikkade kitsaste esemete
vedamiseks.
Veenduge, et käetugi fikseerub
pärast ülespööramist ettenähtud
viisil.
Pakiruumi kate
Kattele ei tohi asetada esemeid.
Katte eemaldamine
Haakida kinnitusrihmad tagaluugi
küljest lahti.
Tõsta katet tagant ja lükata see ette üles.
Eemaldada kate.
Katte hoidmine
Pakiruumi katet saab hoida tagaistme seljatugede taga.
Haakige kinnitusrihmad lahti ja tõstke
kate üles, kuni see vabaneb
kinnitusest. Seejärel libistage see
mööda istme seljatugede taga
asuvaid juhikuid alla.
Katte paigaldamineÜhendada kate külgmiste juhikutega
ja pöörata alla. Kinnitada
kinnitusrihmad tagaluugi külge.
Põrandaaluse panipaigakaas

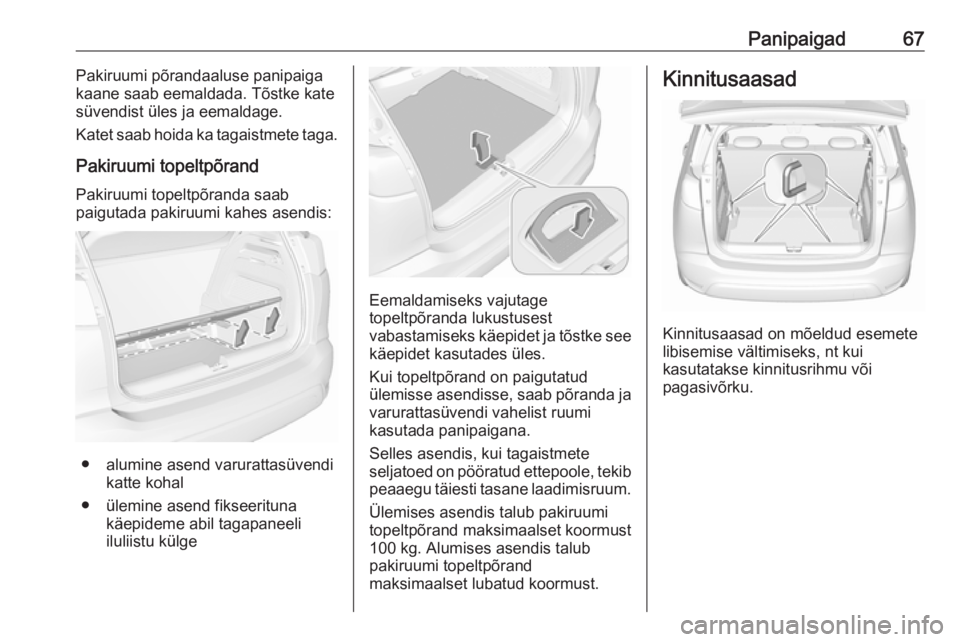

Panipaigad67Pakiruumi põrandaaluse panipaiga
kaane saab eemaldada. Tõstke kate
süvendist üles ja eemaldage.
Katet saab hoida ka tagaistmete taga.
Pakiruumi topeltpõrand
Pakiruumi topeltpõranda saab
paigutada pakiruumi kahes asendis:
● alumine asend varurattasüvendi katte kohal
● ülemine asend fikseerituna käepideme abil tagapaneeli
iluliistu külge
Eemaldamiseks vajutage topeltpõranda lukustusest
vabastamiseks käepidet ja tõstke see käepidet kasutades üles.
Kui topeltpõrand on paigutatud
ülemisse asendisse, saab põranda ja
varurattasüvendi vahelist ruumi
kasutada panipaigana.
Selles asendis, kui tagaistmete
seljatoed on pööratud ettepoole, tekib
peaaegu täiesti tasane laadimisruum.
Ülemises asendis talub pakiruumi
topeltpõrand maksimaalset koormust
100 kg. Alumises asendis talub
pakiruumi topeltpõrand
maksimaalset lubatud koormust.
Kinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt kui
kasutatakse kinnitusrihmu või
pagasivõrku.

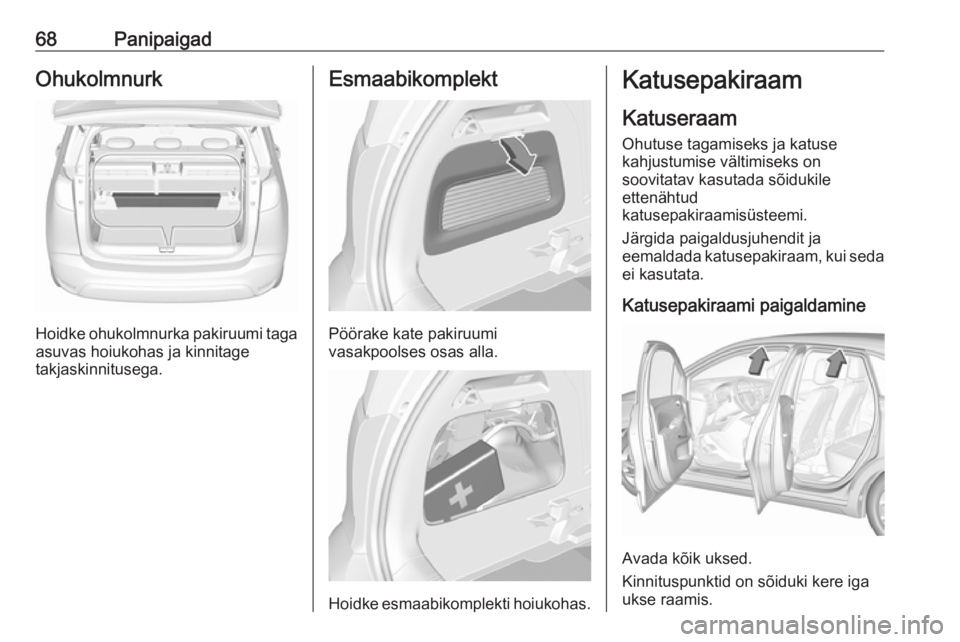

68PanipaigadOhukolmnurk
Hoidke ohukolmnurka pakiruumi tagaasuvas hoiukohas ja kinnitage
takjaskinnitusega.
Esmaabikomplekt
Pöörake kate pakiruumi
vasakpoolses osas alla.
Hoidke esmaabikomplekti hoiukohas.
Katusepakiraam
Katuseraam
Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi.
Järgida paigaldusjuhendit ja
eemaldada katusepakiraam, kui seda
ei kasutata.
Katusepakiraami paigaldamine
Avada kõik uksed.
Kinnituspunktid on sõiduki kere iga
ukse raamis.

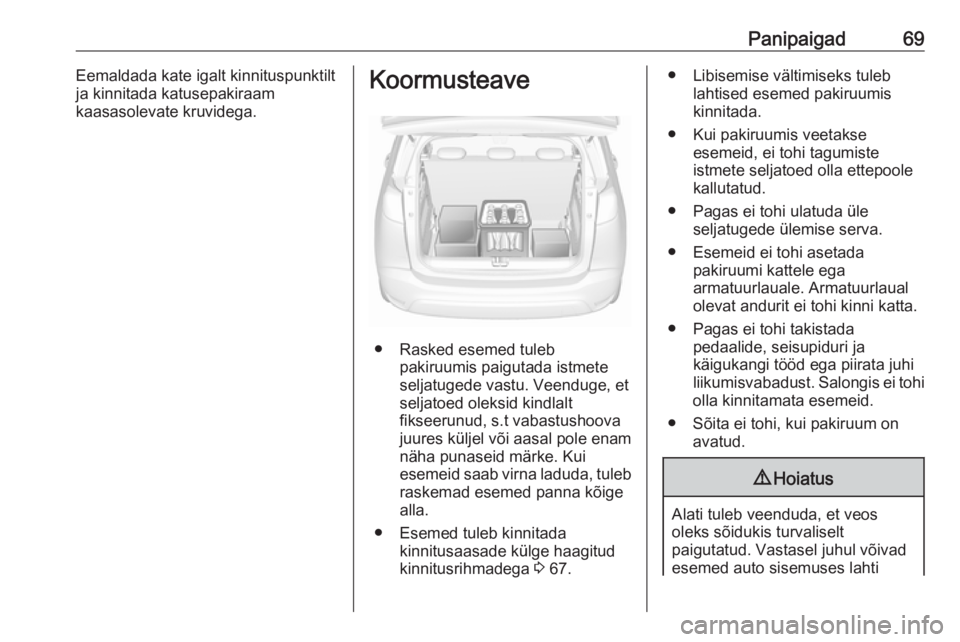

Panipaigad69Eemaldada kate igalt kinnituspunktilt
ja kinnitada katusepakiraam
kaasasolevate kruvidega.Koormusteave
● Rasked esemed tuleb pakiruumis paigutada istmete
seljatugede vastu. Veenduge, et
seljatoed oleksid kindlalt
fikseerunud, s.t vabastushoova
juures küljel või aasal pole enam näha punaseid märke. Kui
esemeid saab virna laduda, tuleb
raskemad esemed panna kõige
alla.
● Esemed tuleb kinnitada kinnitusaasade külge haagitud
kinnitusrihmadega 3 67.
● Libisemise vältimiseks tuleb
lahtised esemed pakiruumis
kinnitada.
● Kui pakiruumis veetakse esemeid, ei tohi tagumiste
istmete seljatoed olla ettepoole
kallutatud.
● Pagas ei tohi ulatuda üle seljatugede ülemise serva.
● Esemeid ei tohi asetada pakiruumi kattele ega
armatuurlauale. Armatuurlaual
olevat andurit ei tohi kinni katta.
● Pagas ei tohi takistada pedaalide, seisupiduri ja
käigukangi tööd ega piirata juhi
liikumisvabadust. Salongis ei tohi
olla kinnitamata esemeid.
● Sõita ei tohi, kui pakiruum on avatud.9Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti

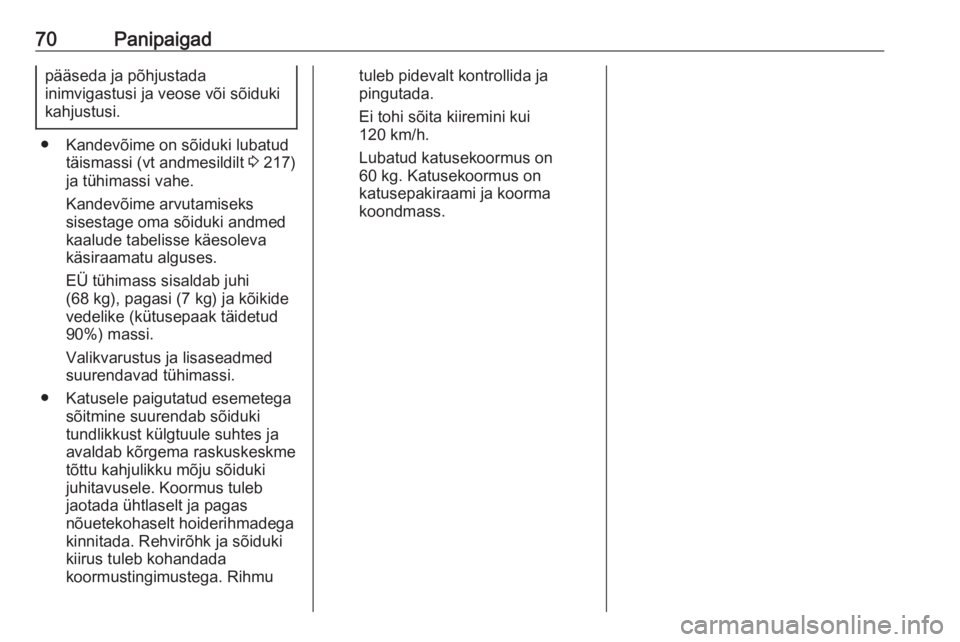

70Panipaigadpääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
● Kandevõime on sõiduki lubatud täismassi (vt andmesildilt 3 217)
ja tühimassi vahe.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.
EÜ tühimass sisaldab juhi
(68 kg), pagasi (7 kg) ja kõikide
vedelike (kütusepaak täidetud
90%) massi.
Valikvarustus ja lisaseadmed
suurendavad tühimassi.
● Katusele paigutatud esemetega sõitmine suurendab sõiduki
tundlikkust külgtuule suhtes ja
avaldab kõrgema raskuskeskme
tõttu kahjulikku mõju sõiduki
juhitavusele. Koormus tuleb
jaotada ühtlaselt ja pagas
nõuetekohaselt hoiderihmadega
kinnitada. Rehvirõhk ja sõiduki
kiirus tuleb kohandada
koormustingimustega. Rihmu
tuleb pidevalt kontrollida ja
pingutada.
Ei tohi sõita kiiremini kui
120 km/h.
Lubatud katusekoormus on
60 kg. Katusekoormus on
katusepakiraami ja koorma
koondmass.
