2017.75 OPEL CROSSLAND X Omaniku käsiraamat (in Estonian)

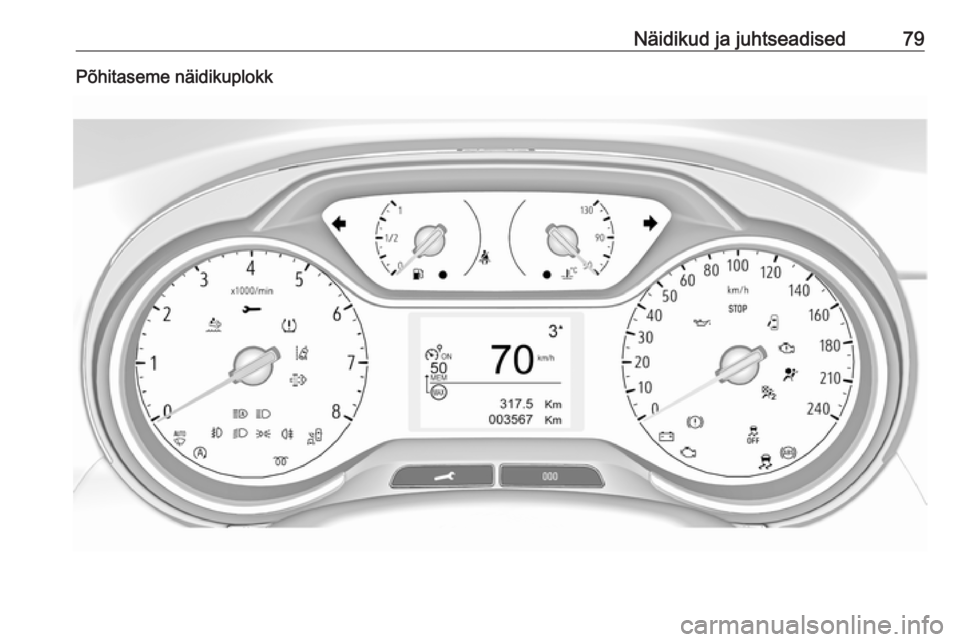

Näidikud ja juhtseadised79Põhitaseme näidikuplokk

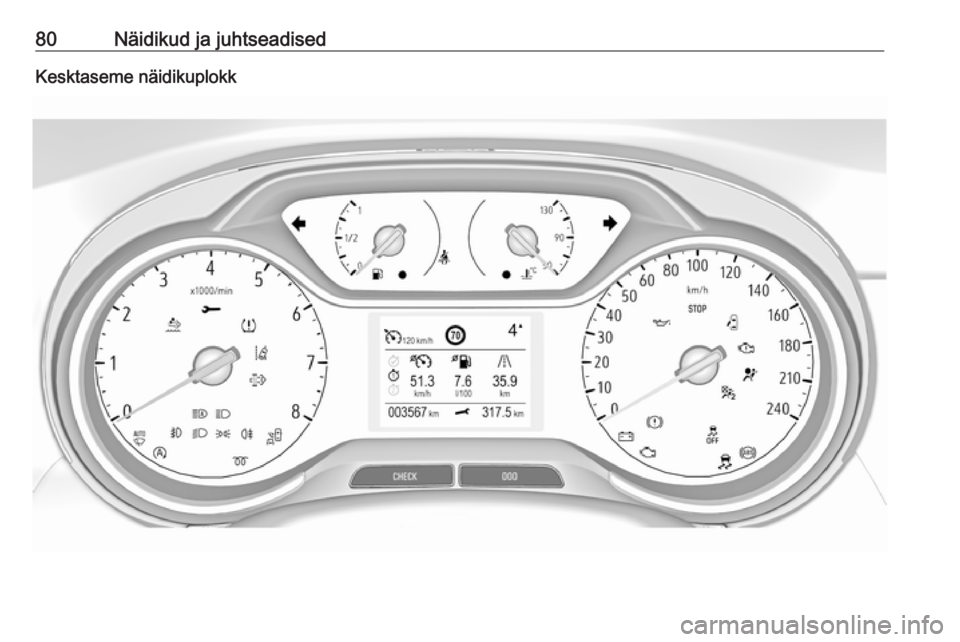

80Näidikud ja juhtseadisedKesktaseme näidikuplokk

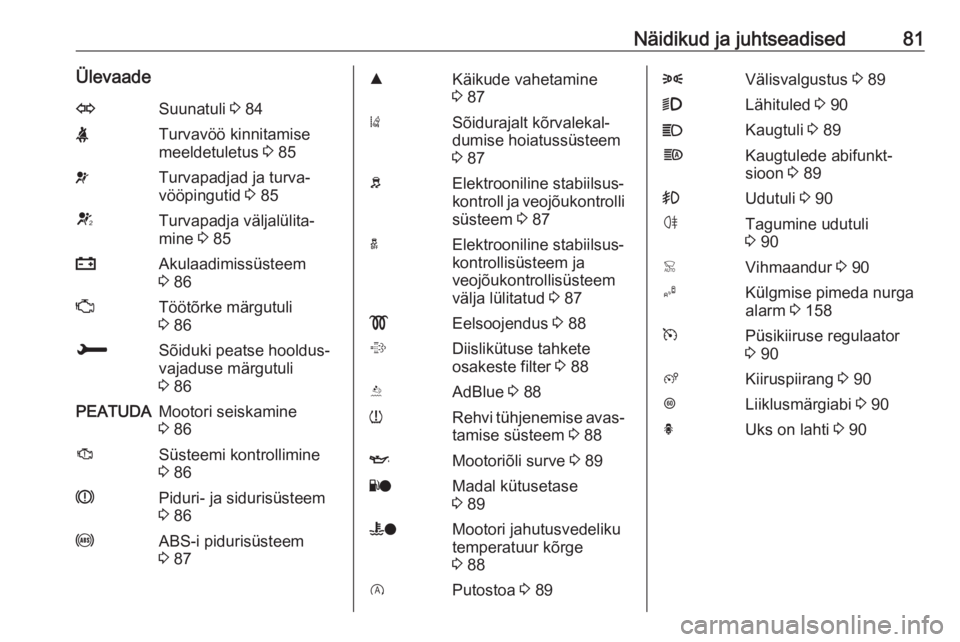

Näidikud ja juhtseadised81ÜlevaadeOSuunatuli 3 84XTurvavöö kinnitamise
meeldetuletus 3 85vTurvapadjad ja turva‐
vööpingutid 3 85VTurvapadja väljalülita‐
mine 3 85pAkulaadimissüsteem
3 86ZTöötõrke märgutuli
3 86HSõiduki peatse hooldus‐
vajaduse märgutuli
3 86PEATUDAMootori seiskamine
3 86JSüsteemi kontrollimine
3 86RPiduri- ja sidurisüsteem
3 86uABS-i pidurisüsteem
3 87RKäikude vahetamine
3 87)Sõidurajalt kõrvalekal‐
dumise hoiatussüsteem
3 87bElektrooniline stabiilsus‐
kontroll ja veojõukontrolli
süsteem 3 87aElektrooniline stabiilsus‐
kontrollisüsteem ja
veojõukontrollisüsteem
välja lülitatud 3 87!Eelsoojendus 3 88%Diislikütuse tahkete
osakeste filter 3 88YAdBlue 3 88wRehvi tühjenemise avas‐
tamise süsteem 3 88IMootoriõli surve 3 89YoMadal kütusetase
3 89WoMootori jahutusvedeliku
temperatuur kõrge
3 88DPutostoa 3 898Välisvalgustus 3 899Lähituled 3 90CKaugtuli 3 89fKaugtulede abifunkt‐
sioon 3 89>Udutuli 3 90øTagumine udutuli
3 90 alarm 3 158mPüsikiiruse regulaator
3 90ßKiiruspiirang 3 90LLiiklusmärgiabi 3 90hUks on lahti 3 90

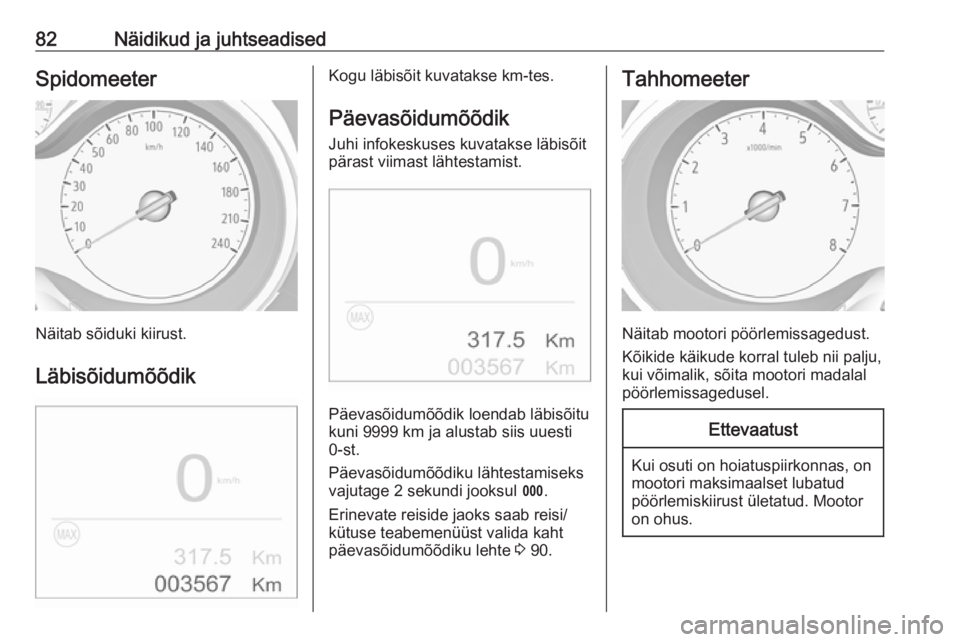

82Näidikud ja juhtseadisedSpidomeeter
Näitab sõiduki kiirust.Läbisõidumõõdik
Kogu läbisõit kuvatakse km-tes.
Päevasõidumõõdik
Juhi infokeskuses kuvatakse läbisõit
pärast viimast lähtestamist.
Päevasõidumõõdik loendab läbisõitu
kuni 9999 km ja alustab siis uuesti
0-st.
Päevasõidumõõdiku lähtestamiseks
vajutage 2 sekundi jooksul L.
Erinevate reiside jaoks saab reisi/ kütuse teabemenüüst valida kaht
päevasõidumõõdiku lehte 3 90.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju, kui võimalik, sõita mootori madalal
pöörlemissagedusel.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.

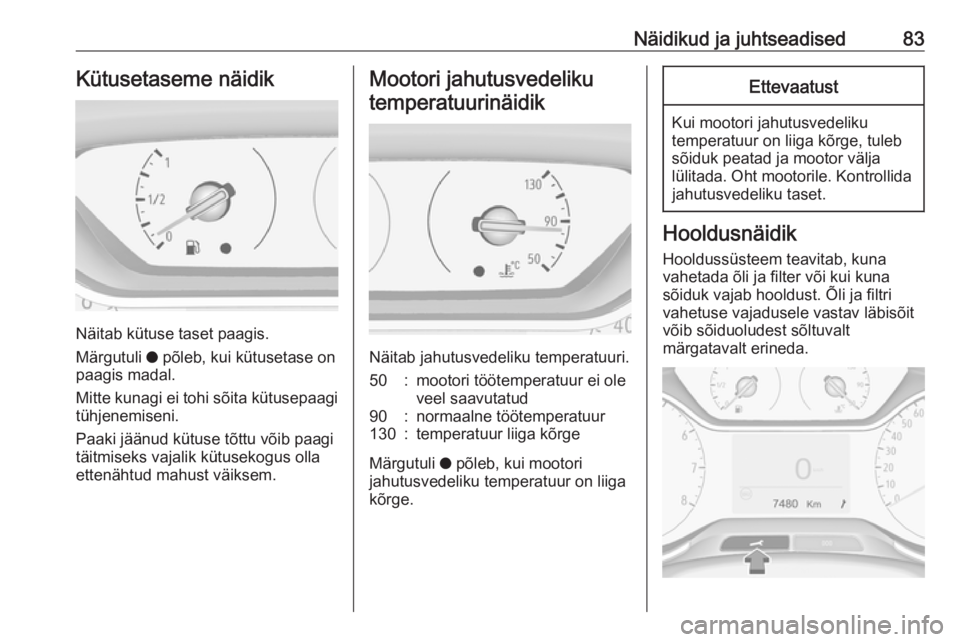

Näidikud ja juhtseadised83Kütusetaseme näidik
Näitab kütuse taset paagis.
Märgutuli o põleb, kui kütusetase on
paagis madal.
Mitte kunagi ei tohi sõita kütusepaagi
tühjenemiseni.
Paaki jäänud kütuse tõttu võib paagi täitmiseks vajalik kütusekogus olla
ettenähtud mahust väiksem.
Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
50:mootori töötemperatuur ei ole
veel saavutatud90:normaalne töötemperatuur130:temperatuur liiga kõrge
Märgutuli o põleb, kui mootori
jahutusvedeliku temperatuur on liiga
kõrge.
Ettevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Hooldussüsteem teavitab, kuna
vahetada õli ja filter või kui kuna
sõiduk vajab hooldust. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.

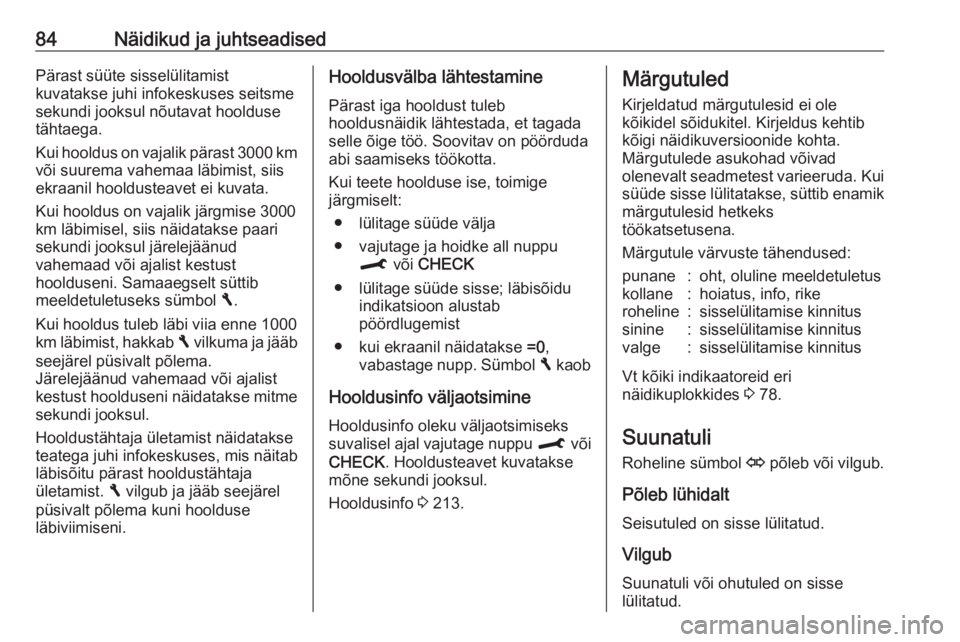

84Näidikud ja juhtseadisedPärast süüte sisselülitamist
kuvatakse juhi infokeskuses seitsme
sekundi jooksul nõutavat hoolduse tähtaega.
Kui hooldus on vajalik pärast 3000 km
või suurema vahemaa läbimist, siis
ekraanil hooldusteavet ei kuvata.
Kui hooldus on vajalik järgmise 3000 km läbimisel, siis näidatakse paari
sekundi jooksul järelejäänud
vahemaad või ajalist kestust
hoolduseni. Samaaegselt süttib
meeldetuletuseks sümbol F.
Kui hooldus tuleb läbi viia enne 1000
km läbimist, hakkab F vilkuma ja jääb
seejärel püsivalt põlema.
Järelejäänud vahemaad või ajalist
kestust hoolduseni näidatakse mitme
sekundi jooksul.
Hooldustähtaja ületamist näidatakse
teatega juhi infokeskuses, mis näitab
läbisõitu pärast hooldustähtaja
ületamist. F vilgub ja jääb seejärel
püsivalt põlema kuni hoolduse
läbiviimiseni.Hooldusvälba lähtestamine
Pärast iga hooldust tuleb
hooldusnäidik lähtestada, et tagada
selle õige töö. Soovitav on pöörduda
abi saamiseks töökotta.
Kui teete hoolduse ise, toimige
järgmiselt:
● lülitage süüde välja
● vajutage ja hoidke all nuppu M või CHECK
● lülitage süüde sisse; läbisõidu indikatsioon alustab
pöördlugemist
● kui ekraanil näidatakse =0,
vabastage nupp. Sümbol F kaob
Hooldusinfo väljaotsimine Hooldusinfo oleku väljaotsimiseks
suvalisel ajal vajutage nuppu M või
CHECK . Hooldusteavet kuvatakse
mõne sekundi jooksul.
Hooldusinfo 3 213.Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda. Kui
süüde sisse lülitatakse, süttib enamik märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus
Vt kõiki indikaatoreid eri
näidikuplokkides 3 78.
Suunatuli Roheline sümbol O põleb või vilgub.
Põleb lühidalt
Seisutuled on sisse lülitatud.
Vilgub
Suunatuli või ohutuled on sisse
lülitatud.

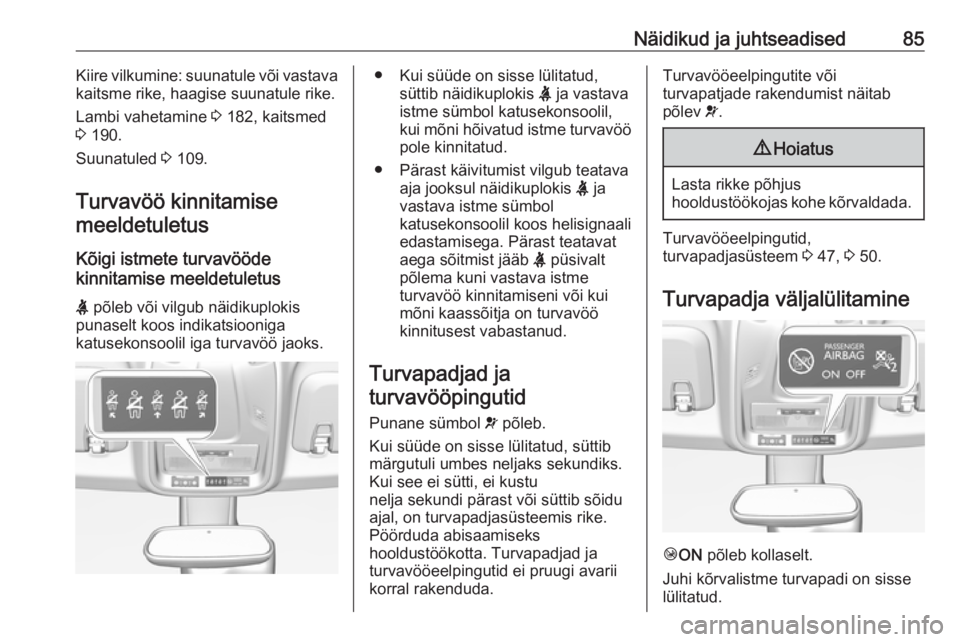

Näidikud ja juhtseadised85Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 182, kaitsmed
3 190.
Suunatuled 3 109.
Turvavöö kinnitamise meeldetuletus
Kõigi istmete turvavööde
kinnitamise meeldetuletus
X põleb või vilgub näidikuplokis
punaselt koos indikatsiooniga
katusekonsoolil iga turvavöö jaoks.● Kui süüde on sisse lülitatud,
süttib näidikuplokis X ja vastava
istme sümbol katusekonsoolil,
kui mõni hõivatud istme turvavöö
pole kinnitatud.
● Pärast käivitumist vilgub teatava aja jooksul näidikuplokis X ja
vastava istme sümbol
katusekonsoolil koos helisignaali
edastamisega. Pärast teatavat
aega sõitmist jääb X püsivalt
põlema kuni vastava istme
turvavöö kinnitamiseni või kui mõni kaassõitja on turvavöö
kinnitusest vabastanud.
Turvapadjad ja
turvavööpingutid
Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes neljaks sekundiks. Kui see ei sütti, ei kustu
nelja sekundi pärast või süttib sõidu
ajal, on turvapadjasüsteemis rike.
Pöörduda abisaamiseks
hooldustöökotta. Turvapadjad ja
turvavööeelpingutid ei pruugi avarii korral rakenduda.Turvavööeelpingutite või
turvapatjade rakendumist näitab
põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 47, 3 50.
Turvapadja väljalülitamine
Ó ON põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.

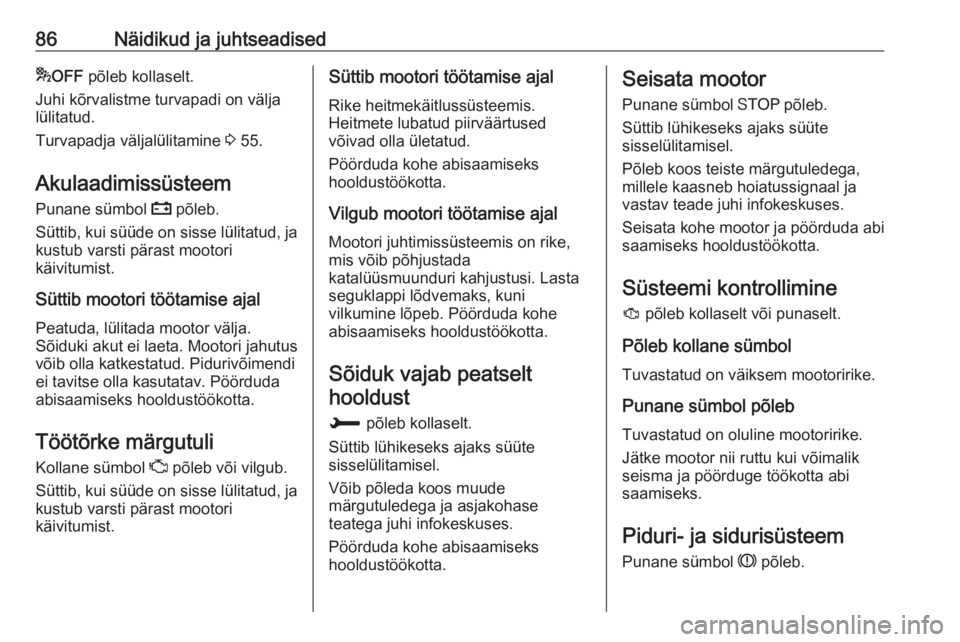

86Näidikud ja juhtseadised*OFF põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud.
Turvapadja väljalülitamine 3 55.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
ei tavitse olla kasutatav. Pöörduda abisaamiseks hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud.
Pöörduda kohe abisaamiseks
hooldustöökotta.
Vilgub mootori töötamise ajal Mootori juhtimissüsteemis on rike,mis võib põhjustada
katalüüsmuunduri kahjustusi. Lasta
seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe
abisaamiseks hooldustöökotta.
Sõiduk vajab peatselt hooldust
H põleb kollaselt.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Võib põleda koos muude
märgutuledega ja asjakohase
teatega juhi infokeskuses.
Pöörduda kohe abisaamiseks
hooldustöökotta.Seisata mootor
Punane sümbol Y põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Põleb koos teiste märgutuledega,
millele kaasneb hoiatussignaal ja
vastav teade juhi infokeskuses.
Seisata kohe mootor ja pöörduda abi
saamiseks hooldustöökotta.
Süsteemi kontrollimine
J põleb kollaselt või punaselt.
Põleb kollane sümbol
Tuvastatud on väiksem mootoririke.
Punane sümbol põleb
Tuvastatud on oluline mootoririke.
Jätke mootor nii ruttu kui võimalik
seisma ja pöörduge töökotta abi
saamiseks.
Piduri- ja sidurisüsteem Punane sümbol R põleb.
