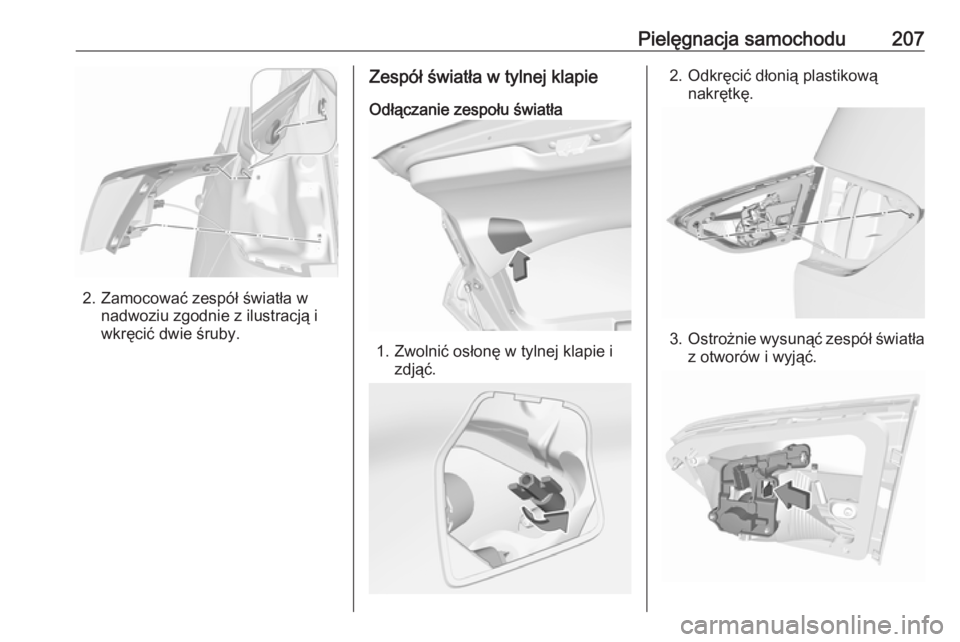

Pielęgnacja samochodu207
2. Zamocować zespół światła wnadwoziu zgodnie z ilustracją i
wkręcić dwie śruby.
Zespół światła w tylnej klapie
Odłączanie zespołu światła
1. Zwolnić osłonę w tylnej klapie i zdjąć.
2. Odkręcić dłonią plastikowąnakrętkę.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.

208Pielęgnacja samochodu4. Nacisnąć zatrzask w celuzwolnienia i wyjęcia oprawy
żarówki.
5. Wersja bez diod LED
Wyjąć żarówkę i zamontować
nową:
Światło tylne 1
Tylne światło przeciwmgielne
(lewa strona), światło cofania
(prawa strona) 2
Wersja z diodami LED Można wymienić tylko żarówkę
światła cofania.
Wyjąć oprawę żarówki z zespołu
światła, obracając ją w lewo.
Wyjąć żarówkę z oprawy,
pociągając ją na wprost.
Wymienić żarówkę na nową.
Mocowanie zespołu światła 1. Zamocować oprawę żarówki w zespole światła.
2. Zamocować zespół światła w tylnej klapie.
3. Zabezpieczyć zespół światła za pomocą plastikowej nakrętki.
4. Zamocować osłonę w tylnej klapie.

Pielęgnacja samochodu209Kierunkowskazy boczneW celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
Tablica rejestracyjna jest oświetlona
diodami LED, których nie można
wymieniać. W przypadku awarii diod
LED ich wymianę należy zlecić
warsztatowi.
Oświetlenie wnętrza Oświetlenie wnętrza, lampki do
czytania
Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.

210Pielęgnacja samochoduPodświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym.Przestroga
Nie wymieniać bezpiecznika,
dopóki nie zostanie usunięta
przyczyna usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.

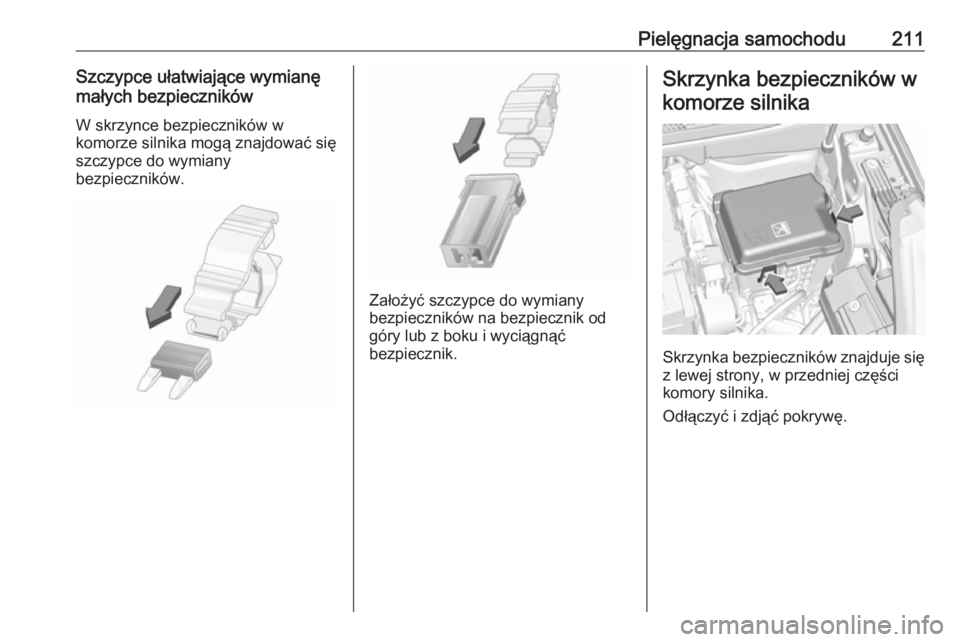

Pielęgnacja samochodu211Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Założyć szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnąć
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.

212Pielęgnacja samochoduNrObwód1Wentylator, klimatyzacja stero‐
wana elektronicznie2–3Skrzynka bezpieczników
nadwozia4–5Skrzynka bezpieczników w
desce rozdzielczej6Chłodnica7Moduł sterujący nadwozia8Sterowanie silnika, pompa
paliwa9Sterowanie silnikaNrObwód10Sterowanie silnika11Sterowanie silnika12Chłodnica13Moduł sterujący nadwozia14Czujnik inteligentnego akumula‐
tora15–16Przednie światło przeciwmgielne17–18Światło drogowe (prawe)19Światło drogowe (lewe)20Sterowanie silnika, pompa
paliwa21Rozrusznik22–23Rozrusznik24Hak holowniczy przyczepy25Skrzynka bezpieczników w
desce rozdzielczej26Moduł sterujący skrzyni biegów27Moduł sterujący nadwozia28Moduł sterujący silnikaNrObwód29Wycieraczka przednia30Moduł sterujący nadwozia
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.

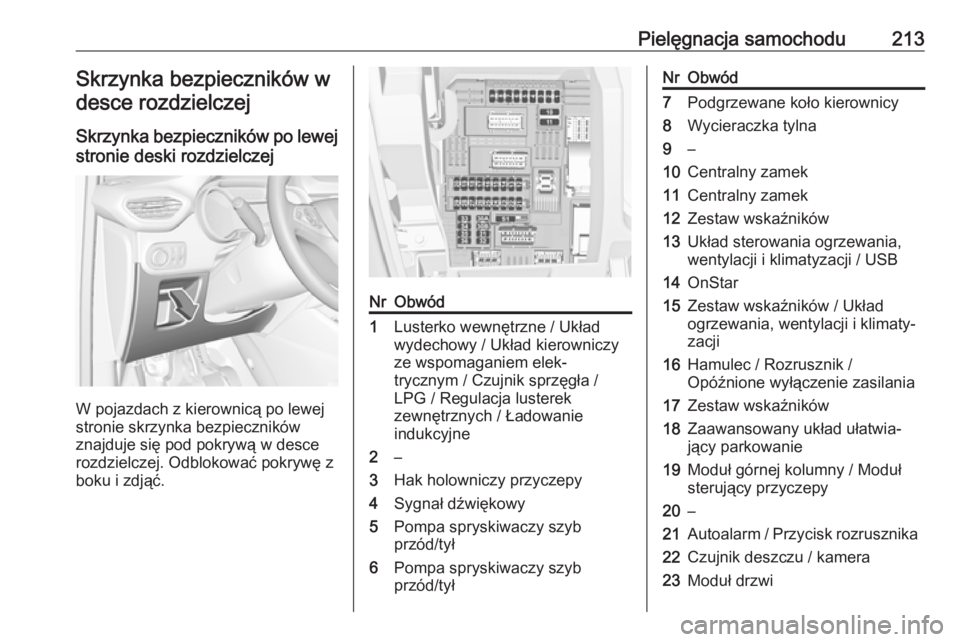

Pielęgnacja samochodu213Skrzynka bezpieczników wdesce rozdzielczej
Skrzynka bezpieczników po lewej stronie deski rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się pod pokrywą w desce rozdzielczej. Odblokować pokrywę z
boku i zdjąć.
NrObwód1Lusterko wewnętrzne / Układ
wydechowy / Układ kierowniczy
ze wspomaganiem elek‐
trycznym / Czujnik sprzęgła /
LPG / Regulacja lusterek
zewnętrznych / Ładowanie
indukcyjne2–3Hak holowniczy przyczepy4Sygnał dźwiękowy5Pompa spryskiwaczy szyb
przód/tył6Pompa spryskiwaczy szyb
przód/tyłNrObwód7Podgrzewane koło kierownicy8Wycieraczka tylna9–10Centralny zamek11Centralny zamek12Zestaw wskaźników13Układ sterowania ogrzewania,
wentylacji i klimatyzacji / USB14OnStar15Zestaw wskaźników / Układ
ogrzewania, wentylacji i klimaty‐
zacji16Hamulec / Rozrusznik /
Opóźnione wyłączenie zasilania17Zestaw wskaźników18Zaawansowany układ ułatwia‐
jący parkowanie19Moduł górnej kolumny / Moduł
sterujący przyczepy20–21Autoalarm / Przycisk rozrusznika22Czujnik deszczu / kamera23Moduł drzwi

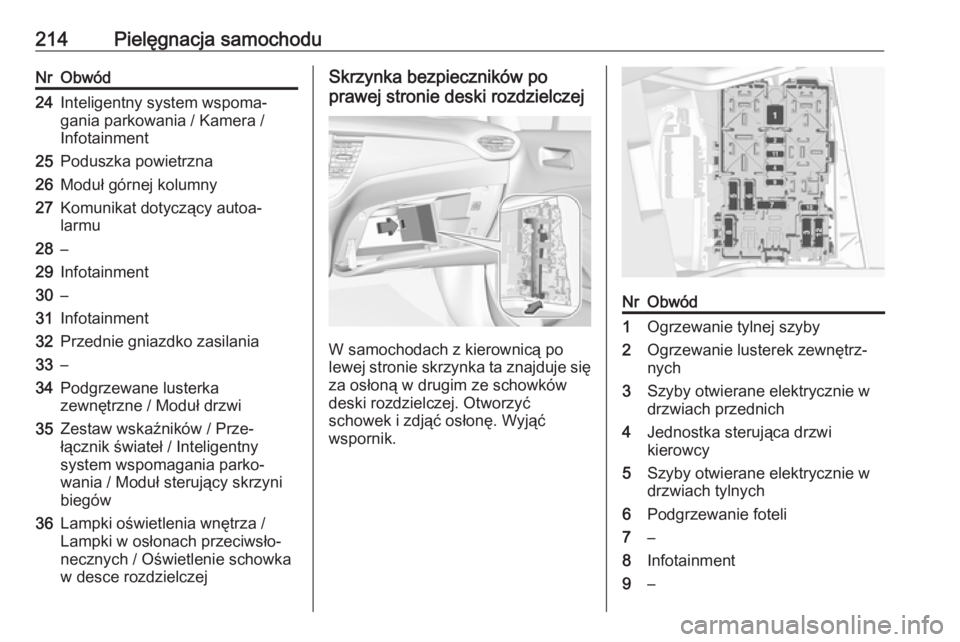

214Pielęgnacja samochoduNrObwód24Inteligentny system wspoma‐
gania parkowania / Kamera /
Infotainment25Poduszka powietrzna26Moduł górnej kolumny27Komunikat dotyczący autoa‐
larmu28–29Infotainment30–31Infotainment32Przednie gniazdko zasilania33–34Podgrzewane lusterka
zewnętrzne / Moduł drzwi35Zestaw wskaźników / Prze‐
łącznik świateł / Inteligentny
system wspomagania parko‐
wania / Moduł sterujący skrzyni
biegów36Lampki oświetlenia wnętrza /
Lampki w osłonach przeciwsło‐
necznych / Oświetlenie schowka
w desce rozdzielczejSkrzynka bezpieczników po
prawej stronie deski rozdzielczej
W samochodach z kierownicą po
lewej stronie skrzynka ta znajduje się
za osłoną w drugim ze schowków
deski rozdzielczej. Otworzyć
schowek i zdjąć osłonę. Wyjąć
wspornik.
NrObwód1Ogrzewanie tylnej szyby2Ogrzewanie lusterek zewnętrz‐
nych3Szyby otwierane elektrycznie w
drzwiach przednich4Jednostka sterująca drzwi
kierowcy5Szyby otwierane elektrycznie w
drzwiach tylnych6Podgrzewanie foteli7–8Infotainment9–
