2017.5 OPEL ZAFIRA C Инструкция по эксплуатации (in Russian)

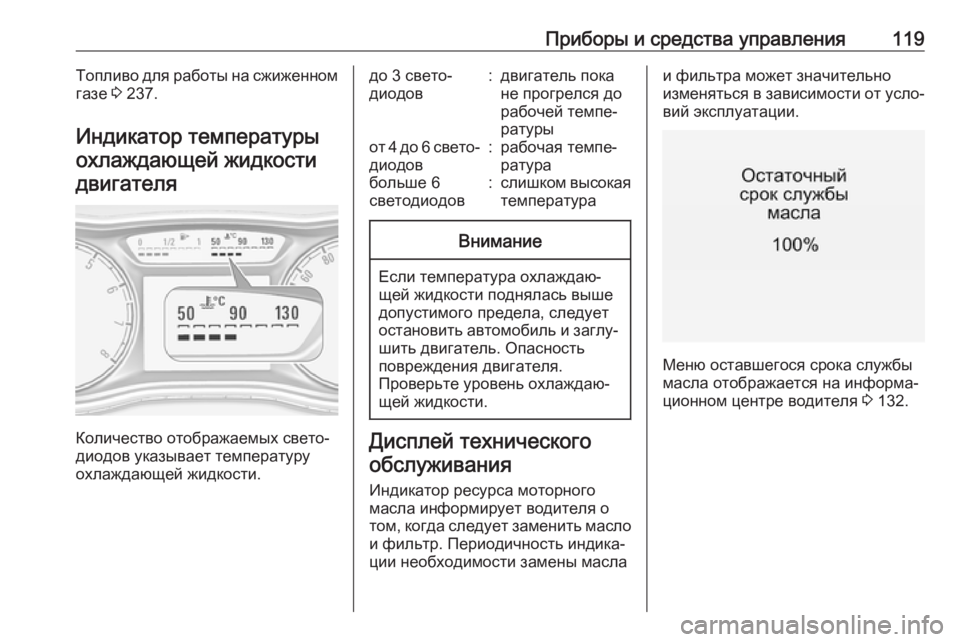

Приборы и средства управления119Топливо для работы на сжиженном
газе 3 237.
Индикатор температуры охлаждающей жидкостидвигателя
Количество отображаемых свето‐
диодов указывает температуру
охлаждающей жидкости.
до 3 свето‐
диодов:двигатель пока
не прогрелся до
рабочей темпе‐
ратурыот 4 до 6 свето‐ диодов:рабочая темпе‐
ратурабольше 6
светодиодов:слишком высокая температураВнимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность
повреждения двигателя.
Проверьте уровень охлаждаю‐
щей жидкости.
Дисплей технического
обслуживания
Индикатор ресурса моторного
масла информирует водителя о
том, когда следует заменить масло
и фильтр. Периодичность индика‐
ции необходимости замены масла
и фильтра может значительно изменяться в зависимости от усло‐ вий эксплуатации.
Меню оставшегося срока службы
масла отображается на информа‐
ционном центре водителя 3 132.

120Приборы и средства управления

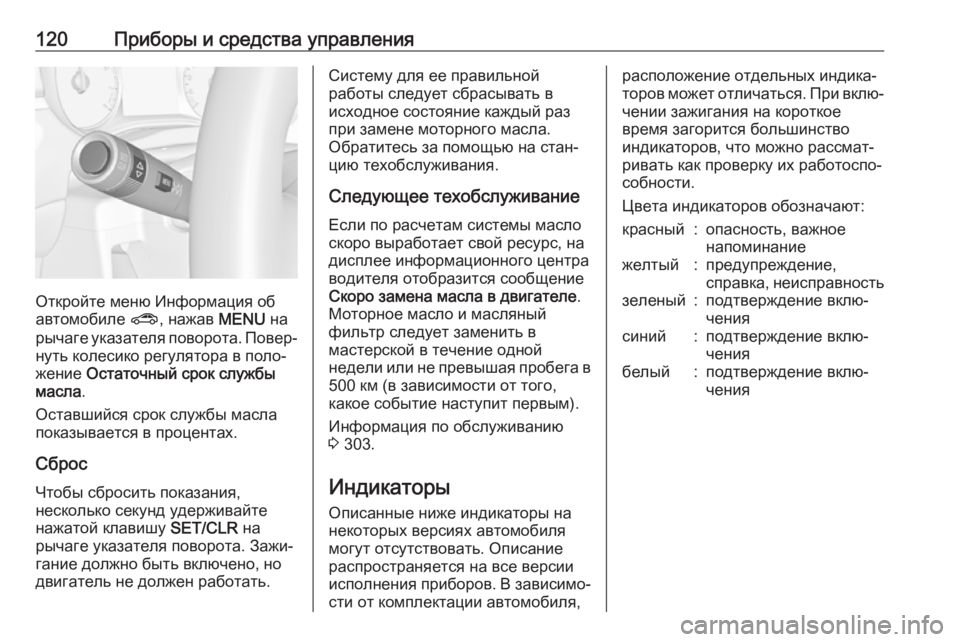

Откройте меню Информация об
автомобиле ?, нажав MENU на
рычаге указателя поворота. Повер‐ нуть колесико регулятора в поло‐
жение Остаточный срок службы
масла .
Оставшийся срок службы масла
показывается в процентах.
Сброс
Чтобы сбросить показания, несколько секунд удерживайте
нажатой клавишу SET/CLR на
рычаге указателя поворота. Зажи‐ гание должно быть включено, но
двигатель не должен работать.
Систему для ее правильной
работы следует сбрасывать в
исходное состояние каждый раз
при замене моторного масла.
Обратитесь за помощью на стан‐
цию техобслуживания.
Следующее техобслуживание
Если по расчетам системы масло
скоро выработает свой ресурс, на
дисплее информационного центра
водителя отобразится сообщение
Скоро замена масла в двигателе .
Моторное масло и масляный
фильтр следует заменить в
мастерской в течение одной
недели или не превышая пробега в 500 км (в зависимости от того,
какое событие наступит первым).
Информация по обслуживанию
3 303.
Индикаторы
Описанные ниже индикаторы на
некоторых версиях автомобиля
могут отсутствовать. Описание
распространяется на все версии
исполнения приборов. В зависимо‐ сти от комплектации автомобиля,расположение отдельных индика‐
торов может отличаться. При вклю‐
чении зажигания на короткое
время загорится большинство
индикаторов, что можно рассмат‐
ривать как проверку их работоспо‐
собности.
Цвета индикаторов обозначают:красный:опасность, важное
напоминаниежелтый:предупреждение,
справка, неисправностьзеленый:подтверждение вклю‐
чениясиний:подтверждение вклю‐
чениябелый:подтверждение вклю‐
чения

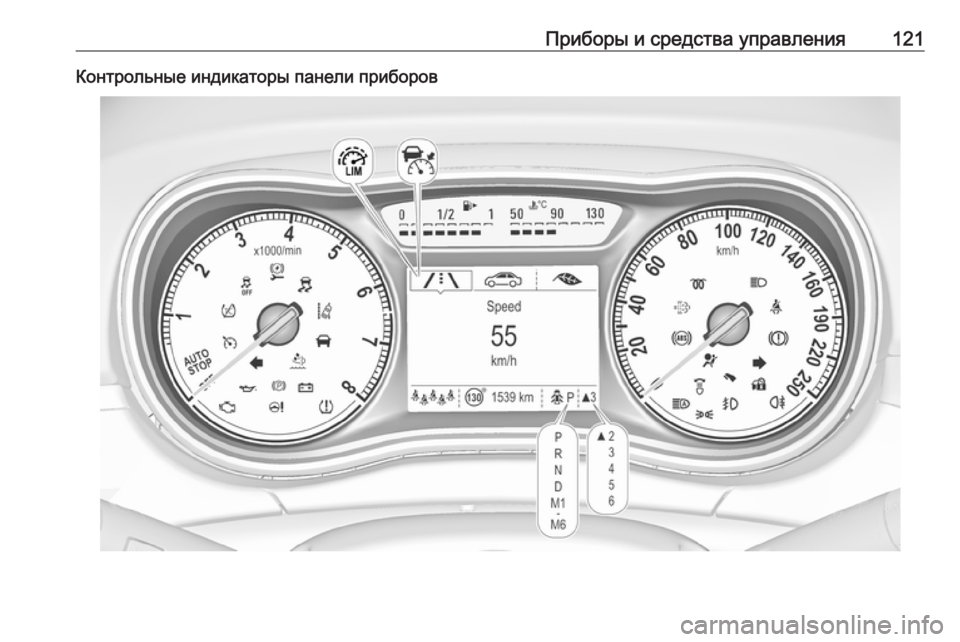

Приборы и средства управления121Контрольные индикаторы панели приборов

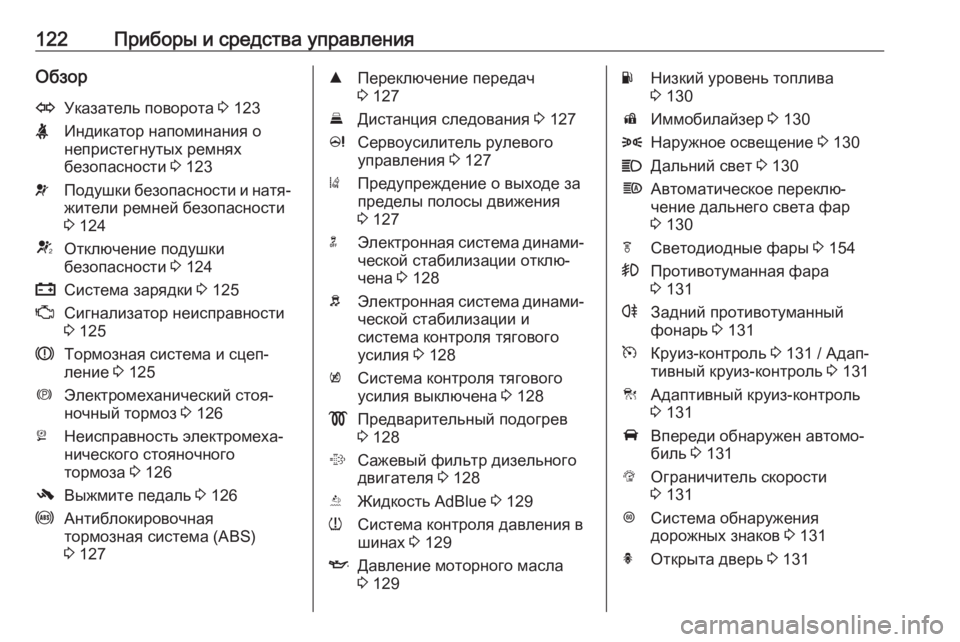

122Приборы и средства управленияОбзорOУказатель поворота 3 123XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 123vПодушки безопасности и натя‐
жители ремней безопасности
3 124VОтключение подушки
безопасности 3 124pСистема зарядки 3 125ZСигнализатор неисправности
3 125RТормозная система и сцеп‐
ление 3 125mЭлектромеханический стоя‐
ночный тормоз 3 126jНеисправность электромеха‐
нического стояночного
тормоза 3 126-Выжмите педаль 3 126uАнтиблокировочная
тормозная система (ABS)
3 127RПереключение передач
3 127EДистанция следования 3 127cСервоусилитель рулевого
управления 3 127)Предупреждение о выходе за
пределы полосы движения
3 127nЭлектронная система динами‐
ческой стабилизации отклю‐
чена 3 128bЭлектронная система динами‐
ческой стабилизации и
система контроля тягового
усилия 3 128kСистема контроля тягового
усилия выключена 3 128!Предварительный подогрев
3 128%Сажевый фильтр дизельного
двигателя 3 128YЖидкость AdBlue 3 129wСистема контроля давления в
шинах 3 129IДавление моторного масла
3 129YНизкий уровень топлива
3 130dИммобилайзер 3 1308Наружное освещение 3 130CДальний свет 3 130fАвтоматическое переклю‐
чение дальнего света фар
3 130fСветодиодные фары 3 154>Противотуманная фара
3 131rЗадний противотуманный
фонарь 3 131mКруиз-контроль 3 131 / Адап‐
тивный круиз-контроль 3 131CАдаптивный круиз-контроль
3 131AВпереди обнаружен автомо‐
биль 3 131LОграничитель скорости
3 131LСистема обнаружения
дорожных знаков 3 131hОткрыта дверь 3 131

Приборы и средства управления123Указатель поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается Включены стояночные огни.
Мигание Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя лампы указателя поворотов или
соответствующего предохрани‐
теля, выход из строя лампы указа‐
теля поворотов прицепа.
Замена ламп 3 262, предохрани‐
телей 3 270.
Указатели поворота 3 156.Напоминание о ремне
безопасности
Напоминание о необходимости
пристегнуть ремни
безопасности на передних
сиденьях
Загорается или мигает красным
светом индикатор X сиденья води‐
теля или переднего пассажира в
комбинации приборов.
Горит непрерывно
После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.
Мигание
После запуска двигателя в течение
максимум 100 секунд до пристеги‐
вания ремня безопасности
сиденья.
Пристегивание ремня безопас‐
ности 3 57.Состояние ремней
безопасности на задних
сиденьях
Индикатор X на дисплее информа‐
ционного центра водителя после
пуска двигателя горит или мигает
белым или серым цветом.
Зажигает белый индикатор
Ремень безопасности не пристег‐
нут.
Горит серым светом
Ремень безопасности пристегнут.

124Приборы и средства управленияМигает белым или серым цветомПристегнутый ремень безопас‐
ности был отстегнут.
Пристегивание ремня безопас‐
ности 3 57.
Надувные подушки безопасности и
натяжители ремней безопасности
Загорается красным светом v.
При включении зажигания индика‐
тор горит в течение примерно
четырех секунд. Если он не заго‐
рается, не гаснет через четыре
секунды или загорается во время
движения, это указывает на неис‐
правность системы надувных поду‐
шек безопасности. Обратитесь за
помощью на станцию техобслужи‐
вания. Надувные подушки безопас‐
ности и преднатяжители ремней
безопасности могут не сработать
при аварии.На срабатывание преднатяжите‐
лей ремней безопасности или
надувных подушек безопасности
указывает горящий индикатор v.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 56, 3 60.
Отключение надувной
подушки безопасности
Индикатор ON V (вкл.) горит
желтым светом.
Загорается примерно на 60 секунд
после включения зажигания.
Воздушная подушка безопасности
переднего пассажира включена.
Индикатор OFF * (выкл.) горит
желтым светом.
Воздушная подушка безопасности
переднего пассажира выключена
3 66.

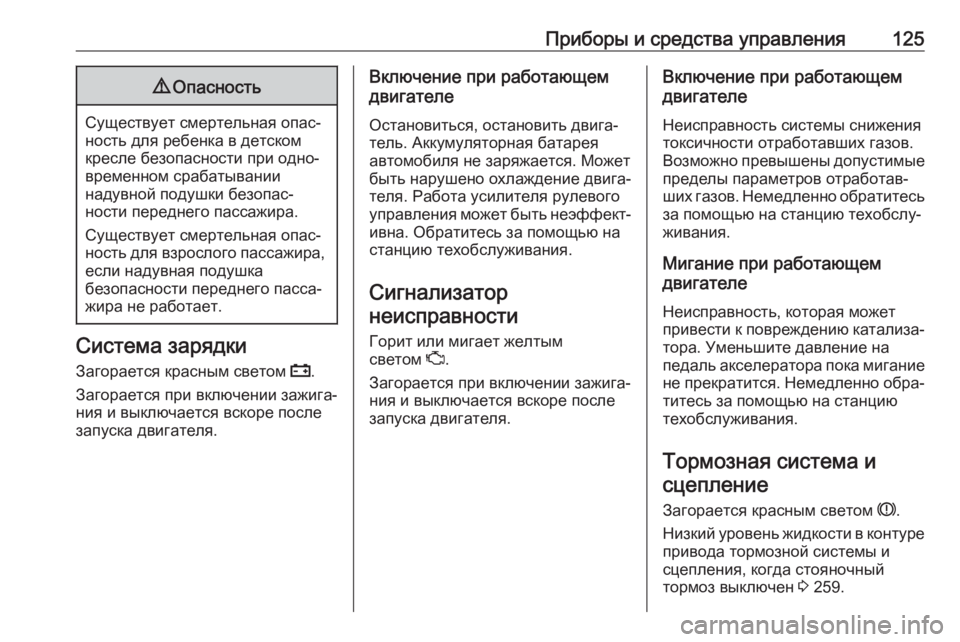

Приборы и средства управления1259Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании
надувной подушки безопас‐
ности переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка
безопасности переднего пасса‐
жира не работает.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Остановиться, остановить двига‐тель. Аккумуляторная батарея
автомобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализатор неисправности
Горит или мигает желтым
светом Z.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.Включение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐
ших газов. Немедленно обратитесь
за помощью на станцию техобслу‐ живания.
Мигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐ тора. Уменьшите давление на
педаль акселератора пока мигание
не прекратится. Немедленно обра‐ титесь за помощью на станцию
техобслуживания.
Тормозная система и
сцепление
Загорается красным светом R.
Низкий уровень жидкости в контуре
привода тормозной системы и
сцепления, когда стояночный
тормоз выключен 3 259.

126Приборы и средства управления9Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Загорается, если включен механи‐
ческий стояночный тормоз и вклю‐
чено зажигание 3 194.
Выжмите педаль Горит или мигает желтым
светом -.
Горит непрерывно
Нужно нажать педаль тормоза,
чтобы отпустить электрический
стояночный тормоз 3 194
Чтобы в режиме автоматической
остановки и пуска двигателя снова
запустить двигатель, необходимо
выжать педаль сцепления.
Система автоматической оста‐
новки и пуска двигателя 3 178.
Мигание
Чтобы запустить двигатель с
помощью ключа, необходимо
выжать педаль сцепления 3 18,
3 176.
В некоторых моделях на дисплее в
комбинации приборов 3 139
отображается подсказка о необхо‐ димости выжать педаль сцепле‐
ния.
Электрическийстояночный тормоз
m загорается или мигает красным
светом.
Горит непрерывно
Электрический стояночный тормоз
затянут 3 194.Мигание
Электрический стояночный тормоз
затянут не полностью или выклю‐
чен. Включите зажигание, нажмите
педаль тормоза и попытайтесь
выполнить сброс системы, сначала освободив, а затем затянув элек‐
трический стояночный тормоз.
Если m продолжит мигать, не
возобновляйте движение и обрати‐
тесь за помощью на станцию
техобслуживания.
Неисправность электрическогостояночного тормоза
Горит или мигает желтым
светом j.
Горит непрерывно
Электрический стояночный тормоз
функционирует менее эффективно 3 194.
