2017.5 OPEL ZAFIRA C Инструкция по эксплуатации (in Russian)

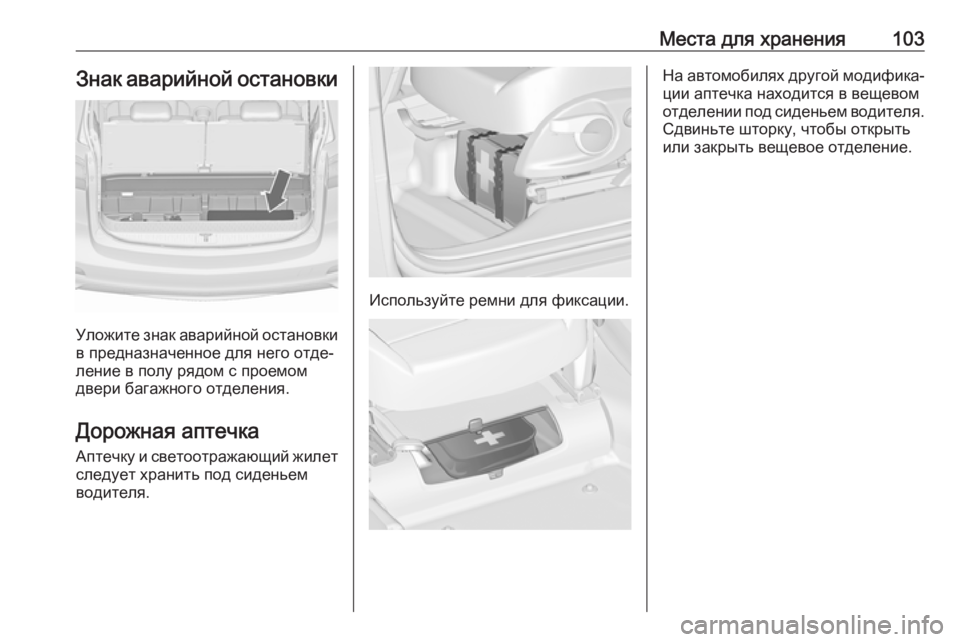

Места для хранения103Знак аварийной остановки
Уложите знак аварийной остановкив предназначенное для него отде‐
ление в полу рядом с проемом
двери багажного отделения.
Дорожная аптечка
Аптечку и светоотражающий жилет
следует хранить под сиденьем
водителя.
Используйте ремни для фиксации.
На автомобилях другой модифика‐
ции аптечка находится в вещевом
отделении под сиденьем водителя. Сдвиньте шторку, чтобы открыть
или закрыть вещевое отделение.

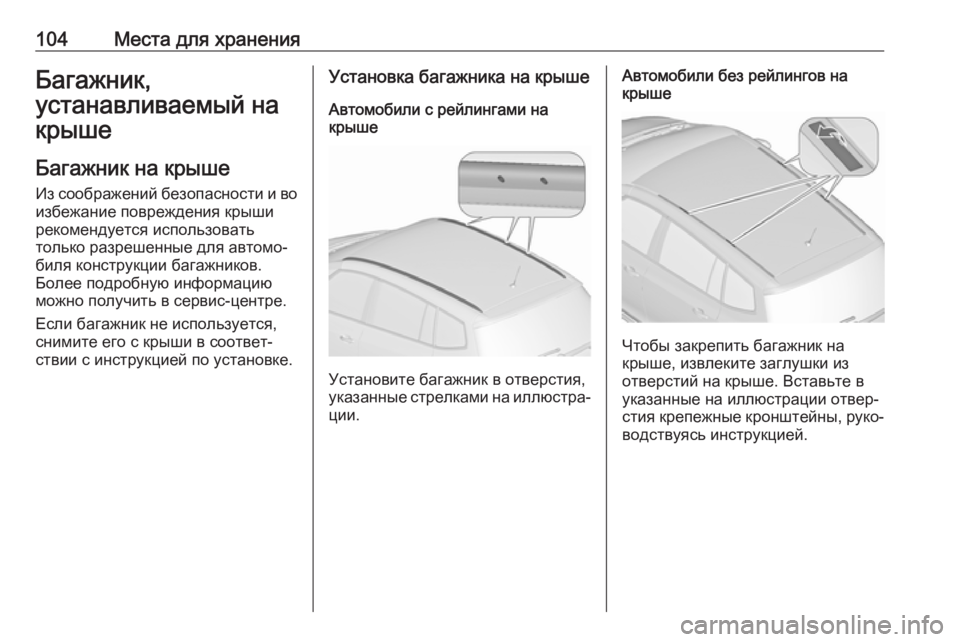

104Места для храненияБагажник,
устанавливаемый на
крыше
Багажник на крыше
Из соображений безопасности и во избежание повреждения крыши
рекомендуется использовать
только разрешенные для автомо‐
биля конструкции багажников.
Более подробную информацию
можно получить в сервис-центре.
Если багажник не используется,
снимите его с крыши в соответ‐
ствии с инструкцией по установке.Установка багажника на крыше
Автомобили с рейлингами на
крыше
Установите багажник в отверстия,
указанные стрелками на иллюстра‐ ции.
Автомобили без рейлингов на
крыше
Чтобы закрепить багажник на
крыше, извлеките заглушки из
отверстий на крыше. Вставьте в
указанные на иллюстрации отвер‐
стия крепежные кронштейны, руко‐ водствуясь инструкцией.

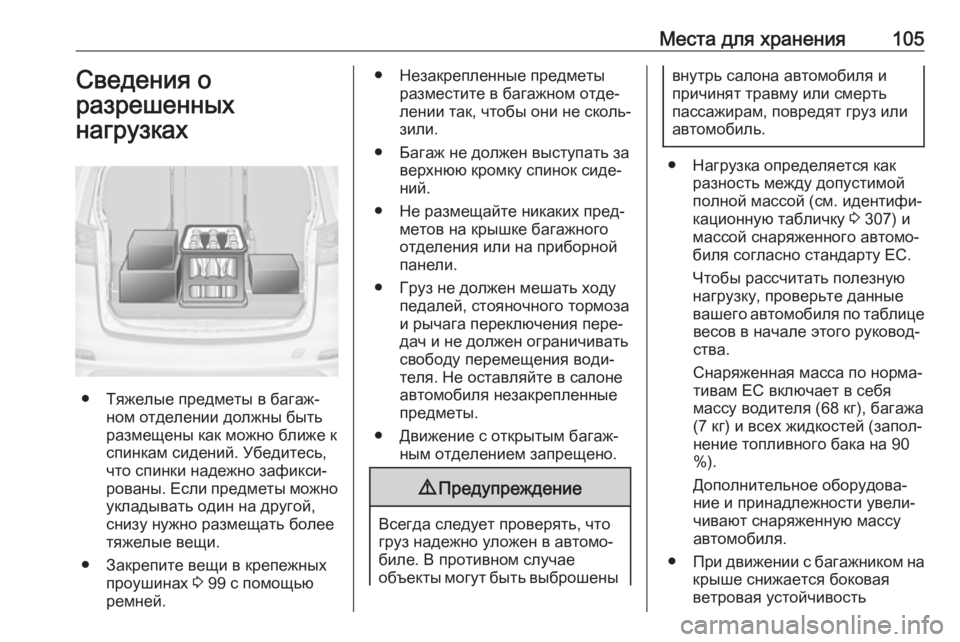

Места для хранения105Сведения о
разрешенных
нагрузках
● Тяжелые предметы в багаж‐ ном отделении должны быть
размещены как можно ближе к
спинкам сидений. Убедитесь,
что спинки надежно зафикси‐
рованы. Если предметы можно
укладывать один на другой,
снизу нужно размещать более
тяжелые вещи.
● Закрепите вещи в крепежных проушинах 3 99 с помощью
ремней.
● Незакрепленные предметы разместите в багажном отде‐лении так, чтобы они не сколь‐
зили.
● Багаж не должен выступать за верхнюю кромку спинок сиде‐
ний.
● Не размещайте никаких пред‐ метов на крышке багажногоотделения или на приборной
панели.
● Груз не должен мешать ходу педалей, стояночного тормоза
и рычага переключения пере‐
дач и не должен ограничивать
свободу перемещения води‐
теля. Не оставляйте в салоне
автомобиля незакрепленные
предметы.
● Движение с открытым багаж‐ ным отделением запрещено.9Предупреждение
Всегда следует проверять, что
груз надежно уложен в автомо‐
биле. В противном случае
объекты могут быть выброшены
внутрь салона автомобиля и
причинят травму или смерть
пассажирам, повредят груз или
автомобиль.
● Нагрузка определяется как разность между допустимой
полной массой (см. идентифи‐
кационную табличку 3 307) и
массой снаряженного автомо‐
биля согласно стандарту EC.
Чтобы рассчитать полезную
нагрузку, проверьте данные
вашего автомобиля по таблице весов в начале этого руковод‐
ства.
Снаряженная масса по норма‐
тивам ЕС включает в себя
массу водителя (68 кг), багажа
(7 кг) и всех жидкостей (запол‐
нение топливного бака на 90
%).
Дополнительное оборудова‐
ние и принадлежности увели‐
чивают снаряженную массу
автомобиля.
● При движении с багажником на
крыше снижается боковая
ветровая устойчивость

106Места для храненияавтомобиля, управляемость
автомобиля ухудшается из-за
более высокого центра тяже‐
сти. Распределите груз равно‐
мерно и закрепите его
должным образом крепеж‐
ными стропами. Отрегули‐
руйте давление в шинах и
соблюдайте скорость в соот‐
ветствии с загрузкой автомо‐
биля. Чаще проверяйте и
подтягивайте крепления груза.
Не превышайте скорость
120 км/ч.
Допустимая нагрузка на крышу составляет 75 кг для автомоби‐
лей без рейлингов на крыше, а для автомобилей с рейлингами
— 100 кг. Нагрузка на крышу
складывается из массы багаж‐
ника на крыше и массы груза.

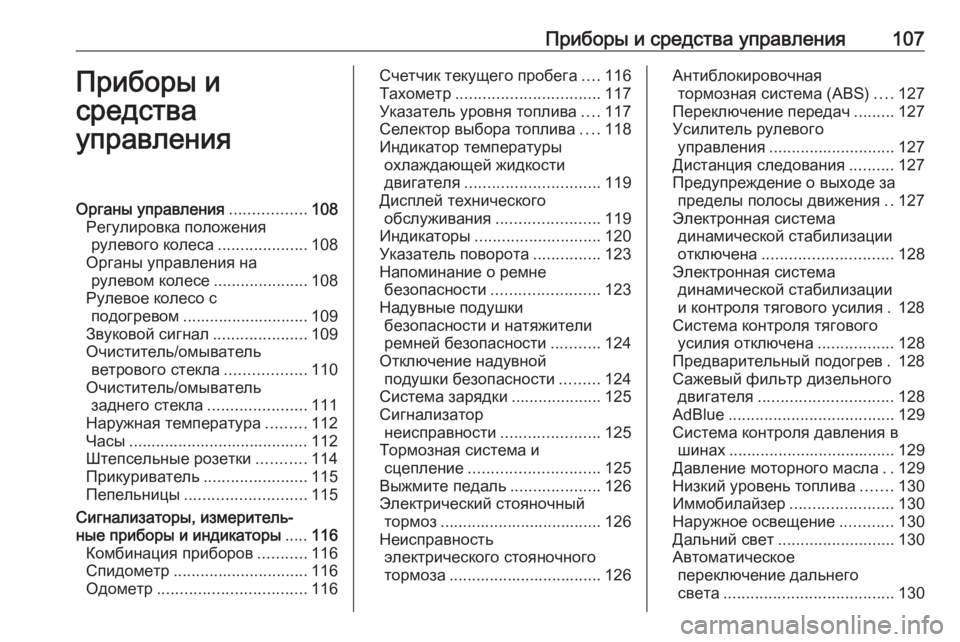

Приборы и средства управления107Приборы и
средства
управленияОрганы управления .................108
Регулировка положения рулевого колеса ....................108
Органы управления на рулевом колесе .....................108
Рулевое колесо с подогревом ............................ 109
Звуковой сигнал .....................109
Очиститель/омыватель ветрового стекла ..................110
Очиститель/омыватель заднего стекла ......................111
Наружная температура .........112
Часы ........................................ 112
Штепсельные розетки ...........114
Прикуриватель .......................115
Пепельницы ........................... 115
Сигнализаторы, измеритель‐
ные приборы и индикаторы .....116
Комбинация приборов ...........116
Спидометр .............................. 116
Одометр ................................. 116Счетчик текущего пробега ....116
Тахометр ................................ 117
Указатель уровня топлива ....117
Селектор выбора топлива ....118
Индикатор температуры охлаждающей жидкости
двигателя .............................. 119
Дисплей технического обслуживания .......................119
Индикаторы ............................ 120
Указатель поворота ...............123
Напоминание о ремне безопасности ........................ 123
Надувные подушки безопасности и натяжители
ремней безопасности ...........124
Отключение надувной подушки безопасности .........124
Система зарядки ....................125
Сигнализатор неисправности ......................125
Тормозная система и сцепление ............................. 125
Выжмите педаль ....................126
Электрический стояночный тормоз .................................... 126
Неисправность электрического стояночного
тормоза .................................. 126Антиблокировочная тормозная система (ABS) ....127
Переключение передач .........127
Усилитель рулевого управления ............................ 127
Дистанция следования ..........127
Предупреждение о выходе за пределы полосы движения ..127
Электронная система динамической стабилизации
отключена ............................. 128
Электронная система динамической стабилизации
и контроля тягового усилия . 128
Система контроля тягового усилия отключена .................128
Предварительный подогрев . 128
Сажевый фильтр дизельного двигателя .............................. 128
AdBlue ..................................... 129
Система контроля давления в шинах ..................................... 129
Давление моторного масла ..129
Низкий уровень топлива .......130
Иммобилайзер .......................130
Наружное освещение ............130
Дальний свет .......................... 130
Автоматическое переключение дальнего
света ...................................... 130

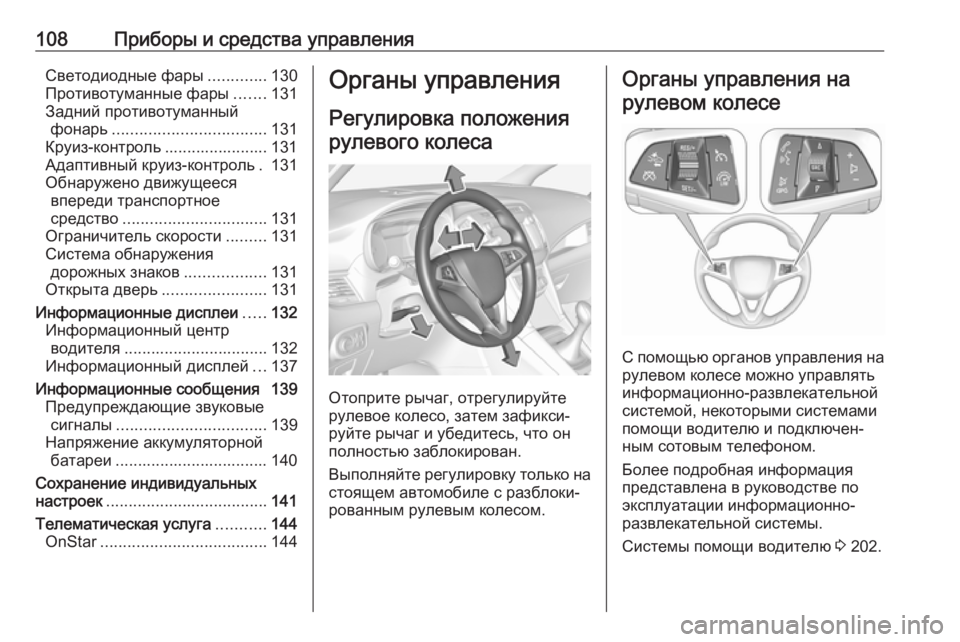

108Приборы и средства управленияСветодиодные фары.............130
Противотуманные фары .......131
Задний противотуманный фонарь .................................. 131
Круиз-контроль ....................... 131
Адаптивный круиз-контроль . 131
Обнаружено движущееся впереди транспортное
средство ................................ 131
Ограничитель скорости .........131
Система обнаружения дорожных знаков ..................131
Открыта дверь .......................131
Информационные дисплеи .....132
Информационный центр водителя ................................ 132
Информационный дисплей ...137
Информационные сообщения 139 Предупреждающие звуковыесигналы ................................. 139
Напряжение аккумуляторной батареи .................................. 140
Сохранение индивидуальных
настроек .................................... 141
Телематическая услуга ...........144
OnStar ..................................... 144Органы управления
Регулировка положения рулевого колеса
Отоприте рычаг, отрегулируйте
рулевое колесо, затем зафикси‐
руйте рычаг и убедитесь, что он
полностью заблокирован.
Выполняйте регулировку только на
стоящем автомобиле с разблоки‐ рованным рулевым колесом.
Органы управления на
рулевом колесе
С помощью органов управления на
рулевом колесе можно управлять
информационно-развлекательной
системой, некоторыми системами помощи водителю и подключен‐
ным сотовым телефоном.
Более подробная информация
представлена в руководстве по
эксплуатации информационно-
развлекательной системы.
Системы помощи водителю 3 202.

Приборы и средства управления109Рулевое колесо с
подогревом
Подогрев включается нажатием *.
Включение подтверждается
подсветкой клавиши.
Зоны рекомендуемого захвата
рулевого колеса руками подогре‐
ваются быстрее и до большей
температуры, чем другие участки.
Подогрев осуществляется только
при работающем двигателе и в
режиме Autostop.
Система автоматической оста‐ новки и пуска двигателя 3 178.
Звуковой сигнал
Нажмите j.

110Приборы и средства управленияОчиститель/омывательветрового стекла
Очиститель ветрового стеклаHI:быстроLO:медленноINT:прерывистый режим или
автоматическая очистка
стекла с использованием
датчика дождяOFF:выкл
Для однократного включения нера‐ ботающего стеклоочистителя
ветрового стекла нажмите рычаг
вниз в положение 1x.
Не включать, если ветровое стекло
обледенело.
Выключать на мойках.
Регулируемый интервал очистки
Рычаг стеклоочистителя в положе‐
нии INT.
Поверните маховичок для измене‐
ния режима работы стеклоочисти‐
теля:
короткий
интервал:поверните махо‐
вичок вверхдлинный
интервал:поверните махо‐
вичок внизРегулировка чувствительности
датчика дождя
Рычаг управления стеклоочистите‐
лями в положении INT (прерыви‐
стый режим).
Поверните кольцо, чтобы изменить чувствительность датчика дождя.
Датчик дождя определяет количе‐ ство воды на ветровом стекле и
автоматически регулирует частоту
и скорость взмахов щеток стеклоо‐
чистителей.
Через 20 секунд простоя щетки
очистителя опускаются в парковоч‐ ное положение.
