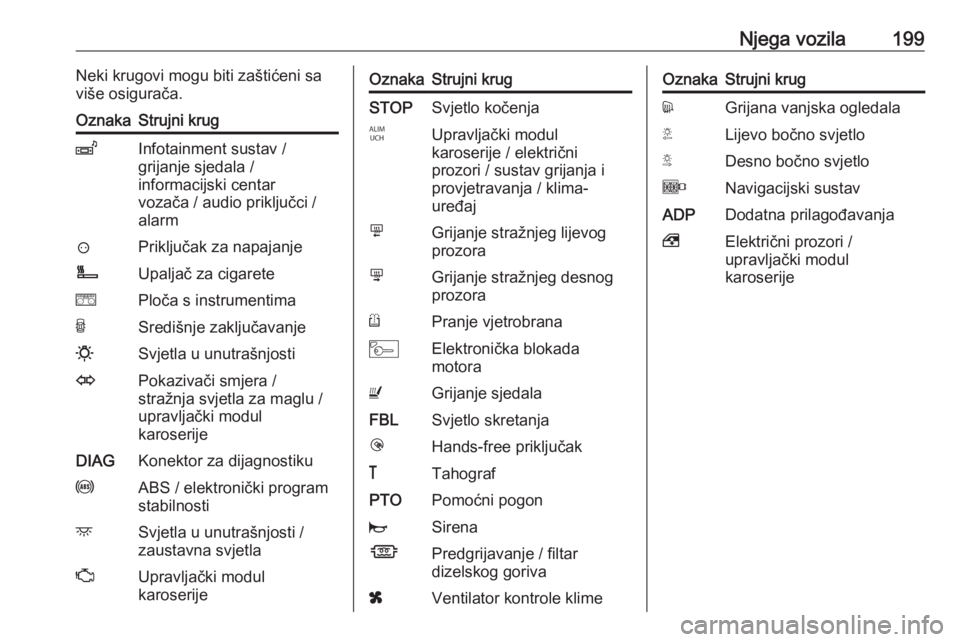

Njega vozila199Neki krugovi mogu biti zaštićeni sa
više osigurača.OznakaStrujni krugZInfotainment sustav /
grijanje sjedala /
informacijski centar
vozača / audio priključci /
alarm?Priključak za napajanjeÌUpaljač za cigareteePloča s instrumentimaUSredišnje zaključavanje0Svjetla u unutrašnjostiOPokazivači smjera /
stražnja svjetla za maglu /
upravljački modul
karoserijeDIAGKonektor za dijagnostikuuABS / elektronički program
stabilnostidSvjetla u unutrašnjosti /
zaustavna svjetlaZUpravljački modul
karoserijeOznakaStrujni krugSTOPSvjetlo kočenjaIUpravljački modul
karoserije / električni
prozori / sustav grijanja i
provjetravanja / klima-
uređajmGrijanje stražnjeg lijevog
prozoranGrijanje stražnjeg desnog
prozoraRPranje vjetrobranaMElektronička blokada
motoraUGrijanje sjedalaFBLSvjetlo skretanjalHands-free priključak&TahografPTOPomoćni pogonjSirenaÍPredgrijavanje / filtar
dizelskog gorivaxVentilator kontrole klimeOznakaStrujni krugdGrijana vanjska ogledalaTLijevo bočno svjetloSDesno bočno svjetloONavigacijski sustavADPDodatna prilagođavanja,Električni prozori /
upravljački modul
karoserije

200Njega vozilaKutija s osiguračima uprtljažniku
Combi
Nalazi se iza maske na desnoj strani
prtljažnika, pokraj stražnjih vrata.
Odgovarajućim alatom, primjerice
ravnim odvijačem, otkopčajte masku
na tri mjesta prema pokazanom na
slici i uklonite je.
Iza ove ploče ne spremajte nikakve
predmete.
BrojStrujni krug1Brzina 3: dodatni isparivač2Brzina 2: dodatni isparivač3Brzina 1: dodatni isparivačBus
Nalazi se ispod maske stepenice na
donjoj desnoj strani prtljažnika.
Odgovarajućim alatom, primjerice
ravnim odvijačem, otkopčajte masku
na tri mjesta prema pokazanom na
slici i uklonite je.
Iza ove ploče ne spremajte nikakve
predmete.

Njega vozila201BrojStrujni krug1Stop-start2Elektromagnet brave
električnih kliznih vrata3Zujalo brave električnih kliznih
vrata4Brzina 2: desni ventilator ispa‐
rivača5Brzina 2: lijevi ventilator ispari‐
vača6Brzina 1: lijevi ventilator ispari‐
vača7Grijanje lijeve strane8Brzina 3: lijevi ventilator ispari‐
vača9Ventilator ukapljivača10Grijanje desne strane11Brzina 3: desni ventilator ispa‐
rivača12Električna klizna vrata13Rasvjeta prolaza14Ploča za nogeBrojStrujni krug15Dječji sigurnosni upozoravajući
zvučni signal16Brzina 1: desni ventilator ispa‐
rivača
Neki krugovi mogu biti zaštićeni sa
više osigurača.

202Njega vozilaAlat vozila
Alat
Dizalica, ključ za kotač, prilagodnici
(za skidanje rezervnih kotača), kuka
za poklopac glavčine kotača i karikaza vuču nalaze se u kutiji koja je
smještena ispod prednjeg sjedala.
Napomena
Ovisno o vozilu, za skidanje
rezervnog kotača mogu postojati
višestruki adapteri.
Vozila s pogonom na stražnje kotače: Također je uključena hidraulična
dizalica i komplet produžetaka za
korištenje s dizalicom.
Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem. Kit za popravak gume
3 208.
Za pristup ovoj jedinci, sjedalo
pomaknite do kraja naprijed i
preklopite naslon sjedala.
Ako je ugrađen poklopac, polako podignite poklopac i povucite gaunatrag.
Napomena
Nemojte pokušavati izvaditi uređaj
ispod sjedala. Opasnost od ozljede.
Zamjena kotača 3 211.
Rezervni kotač 3 214.
Vučenje vozila 3 219.

Njega vozila203Kotači i gume
Stanje guma, stanje naplataka Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača jer
to može utjecati na stabilnost vozila.
Uvijek koristite manje istrošene gume
na stražnjoj osovini.
Gume Gume koje su tvornički ugrađene,
prilagođene su ovjesu, te nude
optimalni komfor u vožnji i sigurnost.Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.
U skladu sa specifičnim propisima države, nalijepite naljepnicu za
maksimalnu brzinu u vidno polje
vozača.
Oznake guma
Primjerice 215/65 R 16 C 109 R215:širina gume, mm65:omjer poprečnog presjeka
(visina gume prema širini
gume), %R:vrsta pojasa: RadijalniRF:tip: RunFlat16:promjer kotača, inčaC:teretna ili komercijalna
uporaba88:indeks opterećenja, napr. 109, odgovara približno 1030 kgR:slovo koda brzine
Slovo koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju, s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Gume sa smjerom rotacije Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s
bočne strane gume.
Pritisak guma Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također
vrijedi za vozila sa sustavom kontrole tlaka u gumama.

204Njega vozilaNaljepnica s informacijama o tlaku u
gumama na okviru vozačevih vrata
odnosi se na originalne gume i
odgovarajuće tlakove u gumama.
Uvijek napumpajte gume na tlak
pokazan na naljepnici.
Tlak u gumama 3 250.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 231.
2. Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 250.Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
9 Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne
prekoračujte maksimalnu
vrijednost tlaka u gumama koja je
navedena na gumi.
Ovisnost o temperaturi
Pritisak guma ovisi o temperaturi
gume. Tijekom vožnje temperatura i
tlak u gumama se povećavaju.
Vrijednosti tlakova u gumama, dati na naljepnici s informacijama o gumama i tablici tlaka u gumama, vrijede za
hladne gume, što znači kod 20 °C.
Tlak se povećava za skoro 10 kPa
(0,1 bar) s povišenjem temperature
za 10 °C. To morate uzeti u obzir
prilikom provjere toplih guma.
Vuča prikolice
Prilikom vuče prikolice s posve
natovarenim vozilom, tlak u gumama
mora biti povećan za 20 kPa/0,2 bar (3,0 psi), a maksimalna brzina
ograničena na 100 km/h.
Vuča prikolice 3 173.

Njega vozila205Pogon na stražnje kotače, s
dvostrukim stražnjim kotačima
Prilikom pumpanja vanjske gume,
crijevo za pumpanje treba prolaziti
između dva kotača.
Sustav nadzora pritiska ugumama
Sustav kontrole tlaka u gumama
koristi radijsku i senzorsku
tehnologiju za provjeru tlaka u
gumama.Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava na
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka
onemogućit će homologaciju vrste
vozila.
Senzori sustava nadzora tlaka u
gumama provjeravaju tlak u gumama
i prenose očitane vrijednosti do
prijemnika u vozilu.
Tablica tlaka u gumama 3 250.
Stanje niskog tlaka u gumama
Otkriveno stanje niskog tlaka u
gumama označava se uključivanjem
kontrolnog svjetla w 3 100 i
odgovarajuće poruke na
informacijskom centru vozača.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 250.
Nakon napuhavanja, možda će biti
potrebna kratka vožnja za ažuriranje
vrijednosti tlaka u gumama u sustavu.
Za to bi se vrijeme mogao upaliti w.
Ako se w upali pri nižim
temperaturama i zatim ugasi nakon
kratke vožnje, to bi moglo upućivati
na približavanje stanju niskog tlaka u
gumama. Provjerite tlak u svima
četirima gumama.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte isključivo kotače sa
senzorima tlaka, jer će u suprotnom
w bljeskati tijekom nekoliko sekundi,
a zatim će stalno svijetliti zajedno s
kontrolnim svjetlom A 3 97 i
prikazom odgovarajuće poruke na
informacijskom centru vozača.
Rezervni kotač ili privremeni rezervni
kotač nisu opremljeni senzorima
tlaka. Sustav kontrole tlaka u
gumama ne može raditi za te kotače.
Za ostala tri kotača, sustav nadzora
tlaka u gumama i dalje radi.

206Njega vozilaKontrolno svjetlo w i odgovarajuća
poruka javljaju se na kraju svakog
ciklusa paljenja sve dok se gume ne
napuhnu na ispravan tlak.
Informacijski centar vozača 3 102.
Poruke vozila 3 103.
Probušena guma Puknuće ili velika ispražnjenost gume označava se uključivanjem
kontrolnog svjetla w zajedno s C
3 98 i prikazom odgovarajuće poruke
na informacijskom centru vozača. Zaustavite vozilo i isključite motor.
Tlak u gumama 3 250, komplet za
popravak guma 3 208, rezervni
kotač 3 214, zamjena kotača 3 211.Funkcija ponovnog usvajanja
Nakon popravka probušene gume i
nakon što je vozač napuhao gume na
ispravan tlak, sustav nadzora tlaka u
gumama treba izvršiti ponovni
izračun.
Tlak u gumama 3 250, komplet za
popravak gume 3 208.
Tijekom vožnje, odaberite izbornik
tlaka u gumama na informacijskom
centru vozača pritiskom na tipku na
kraju ručice brisača. Pritisnite i
zadržite tipku tijekom pribl.
pet sekundi kako bi se pokrenuo
ponovni izračun. Odgovarajuća
poruka pojavljuje se na vozačevom
informacijskom centru.
Za dovršenje postupka ponovnog
usvajanje, možda će trebati nekoliko
minuta vožnje brzinom iznad
40 km/h. Sustav može tijekom tog
perioda pružati samo ograničene
informacije.
Ako se tijekom postupka ponovnog
usvajanja pojavi problem, kontrolno
svjetlo w ostaje upaljeno, a na
informacijskom centru vozača
prikazuje se poruka upozorenja.
Informacijski centar vozača 3 102.
Poruke vozila 3 103.
Opće napomene
Korištenje lanaca za gume ili
komercijalno dostupnih kompleta za
popravak tekućinom može utjecati na funkciju sustava. Mogu se koristititvornički odobreni kompleti za
popravak guma.
Komplet za popravak gume 3 208,
lanci za gume 3 208.
