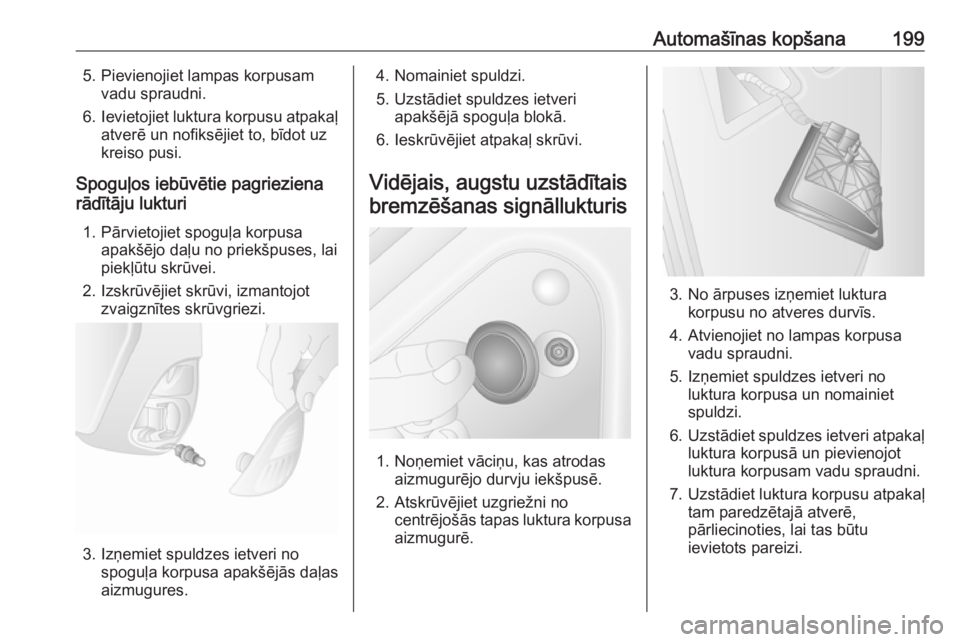

Automašīnas kopšana1995. Pievienojiet lampas korpusamvadu spraudni.
6. Ievietojiet luktura korpusu atpakaļ
atverē un nofiksējiet to, bīdot uz
kreiso pusi.
Spoguļos iebūvētie pagrieziena
rādītāju lukturi
1. Pārvietojiet spoguļa korpusa apakšējo daļu no priekšpuses, lai
piekļūtu skrūvei.
2. Izskrūvējiet skrūvi, izmantojot zvaigznītes skrūvgriezi.
3. Izņemiet spuldzes ietveri no spoguļa korpusa apakšējās daļas
aizmugures.
4. Nomainiet spuldzi.
5. Uzstādiet spuldzes ietveri apakšējā spoguļa blokā.
6. Ieskrūvējiet atpakaļ skrūvi.
Vidējais, augstu uzstādītais bremzēšanas signāllukturis
1. Noņemiet vāciņu, kas atrodas aizmugurējo durvju iekšpusē.
2. Atskrūvējiet uzgriežni no centrējošās tapas luktura korpusa
aizmugurē.
3. No ārpuses izņemiet luktura korpusu no atveres durvīs.
4. Atvienojiet no lampas korpusa vadu spraudni.
5. Izņemiet spuldzes ietveri no luktura korpusa un nomainiet
spuldzi.
6. Uzstādiet spuldzes ietveri atpakaļ
luktura korpusā un pievienojot
luktura korpusam vadu spraudni.
7. Uzstādiet luktura korpusu atpakaļ tam paredzētajā atverē,
pārliecinoties, lai tas būtu
ievietots pareizi.

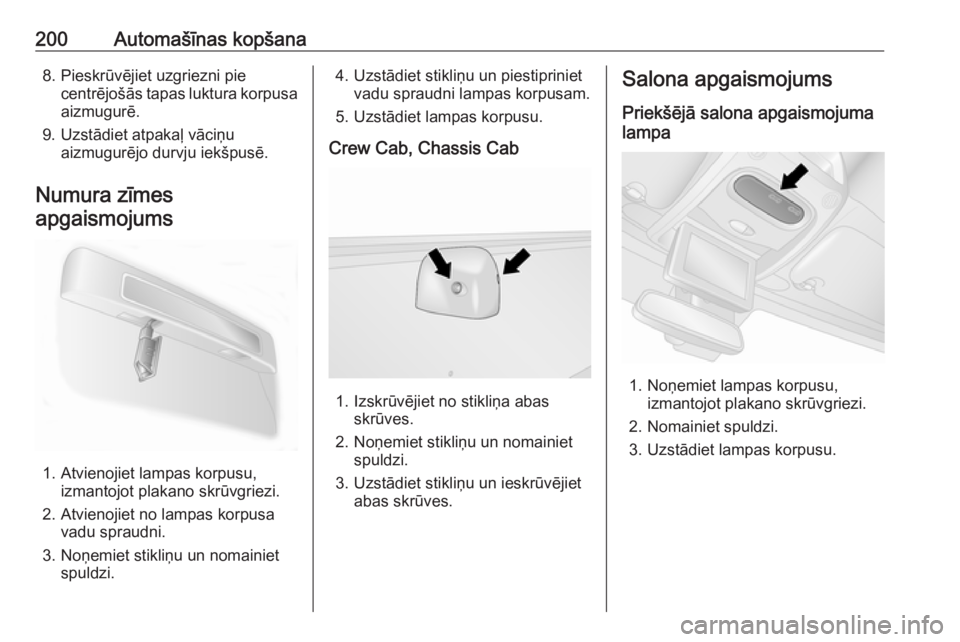

200Automašīnas kopšana8. Pieskrūvējiet uzgriezni piecentrējošās tapas luktura korpusa
aizmugurē.
9. Uzstādiet atpakaļ vāciņu aizmugurējo durvju iekšpusē.
Numura zīmes
apgaismojums
1. Atvienojiet lampas korpusu, izmantojot plakano skrūvgriezi.
2. Atvienojiet no lampas korpusa vadu spraudni.
3. Noņemiet stikliņu un nomainiet spuldzi.
4. Uzstādiet stikliņu un piestiprinietvadu spraudni lampas korpusam.
5. Uzstādiet lampas korpusu.
Crew Cab, Chassis Cab
1. Izskrūvējiet no stikliņa abas skrūves.
2. Noņemiet stikliņu un nomainiet spuldzi.
3. Uzstādiet stikliņu un ieskrūvējiet abas skrūves.
Salona apgaismojums
Priekšējā salona apgaismojuma
lampa
1. Noņemiet lampas korpusu, izmantojot plakano skrūvgriezi.
2. Nomainiet spuldzi.
3. Uzstādiet lampas korpusu.

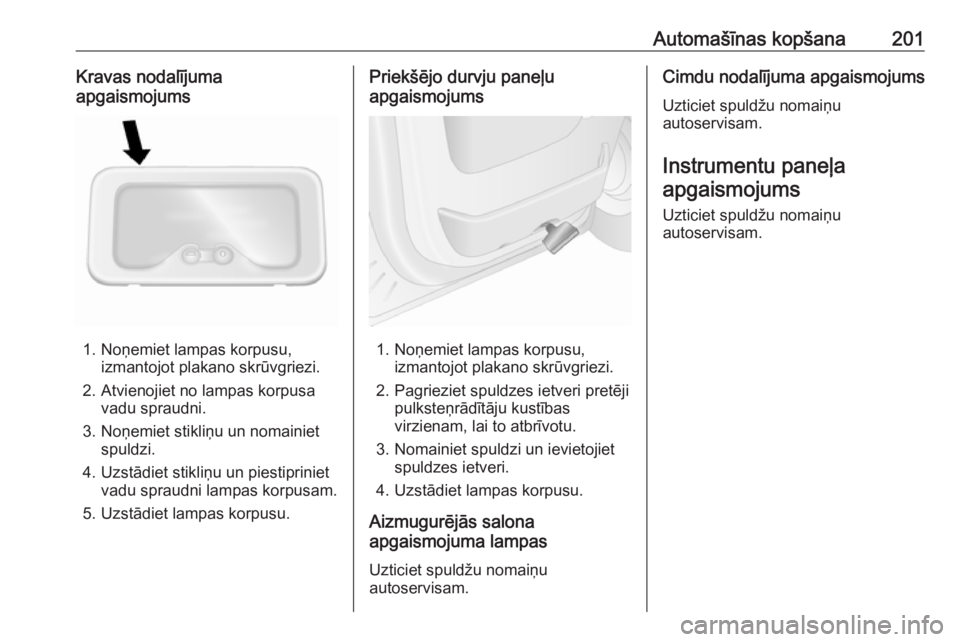

Automašīnas kopšana201Kravas nodalījuma
apgaismojums
1. Noņemiet lampas korpusu, izmantojot plakano skrūvgriezi.
2. Atvienojiet no lampas korpusa vadu spraudni.
3. Noņemiet stikliņu un nomainiet spuldzi.
4. Uzstādiet stikliņu un piestipriniet vadu spraudni lampas korpusam.
5. Uzstādiet lampas korpusu.
Priekšējo durvju paneļu
apgaismojums
1. Noņemiet lampas korpusu, izmantojot plakano skrūvgriezi.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam, lai to atbrīvotu.
3. Nomainiet spuldzi un ievietojiet spuldzes ietveri.
4. Uzstādiet lampas korpusu.
Aizmugurējās salona
apgaismojuma lampas
Uzticiet spuldžu nomaiņu
autoservisam.
Cimdu nodalījuma apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
Instrumentu paneļa apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.

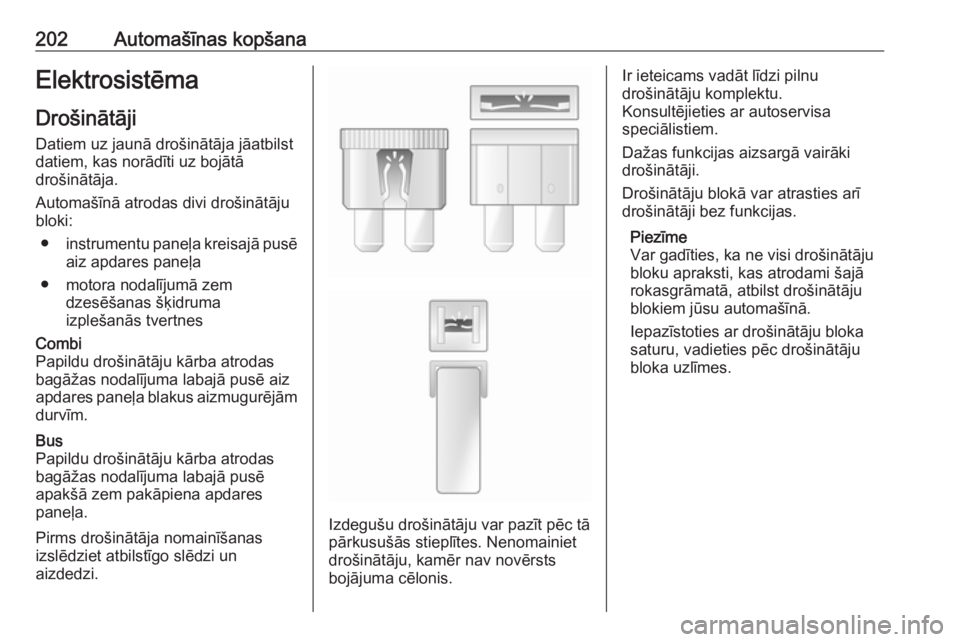

202Automašīnas kopšanaElektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas divi drošinātāju
bloki:
● instrumentu paneļa kreisajā pusē
aiz apdares paneļa
● motora nodalījumā zem dzesēšanas šķidruma
izplešanās tvertnesCombi
Papildu drošinātāju kārba atrodas
bagāžas nodalījuma labajā pusē aiz
apdares paneļa blakus aizmugurējām
durvīm.Bus
Papildu drošinātāju kārba atrodas
bagāžas nodalījuma labajā pusē
apakšā zem pakāpiena apdares
paneļa.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Ir ieteicams vadāt līdzi pilnu
drošinātāju komplektu.
Konsultējieties ar autoservisa
speciālistiem.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.
Piezīme
Var gadīties, ka ne visi drošinātāju
bloku apraksti, kas atrodami šajā
rokasgrāmatā, atbilst drošinātāju
blokiem jūsu automašīnā.
Iepazīstoties ar drošinātāju bloka
saturu, vadieties pēc drošinātāju
bloka uzlīmes.

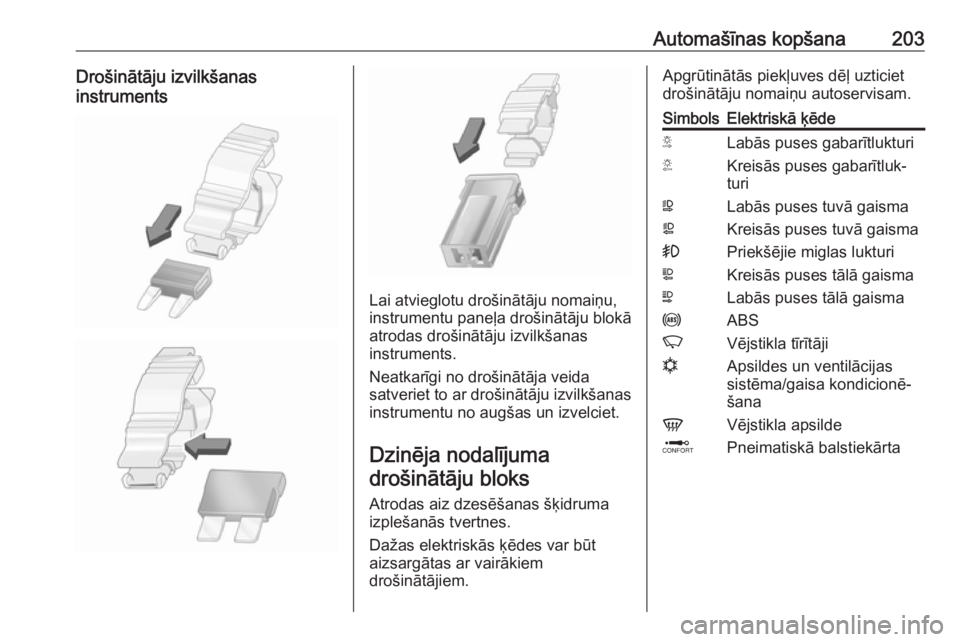

Automašīnas kopšana203Drošinātāju izvilkšanas
instruments
Lai atvieglotu drošinātāju nomaiņu,
instrumentu paneļa drošinātāju blokā
atrodas drošinātāju izvilkšanas
instruments.
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.
Dzinēja nodalījuma drošinātāju bloks
Atrodas aiz dzesēšanas šķidruma
izplešanās tvertnes.
Dažas elektriskās ķēdes var būt
aizsargātas ar vairākiem
drošinātājiem.
Apgrūtinātās piekļuves dēļ uzticiet
drošinātāju nomaiņu autoservisam.SimbolsElektriskā ķēdeSLabās puses gabarītlukturiTKreisās puses gabarītluk‐
turiWLabās puses tuvā gaismaaKreisās puses tuvā gaisma>Priekšējie miglas lukturiLKreisās puses tālā gaismaNLabās puses tālā gaismauABSKVējstikla tīrītājinApsildes un ventilācijas
sistēma/gaisa kondicionē‐
šanaVVējstikla apsildeQPneimatiskā balstiekārta

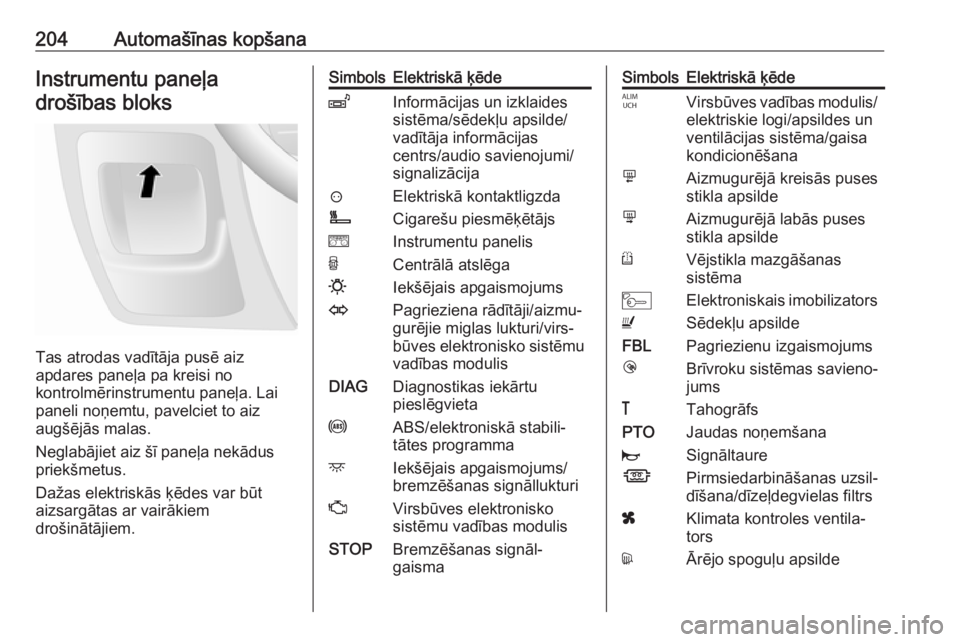

204Automašīnas kopšanaInstrumentu paneļadrošības bloks
Tas atrodas vadītāja pusē aiz
apdares paneļa pa kreisi no
kontrolmērinstrumentu paneļa. Lai
paneli noņemtu, pavelciet to aiz
augšējās malas.
Neglabājiet aiz šī paneļa nekādus
priekšmetus.
Dažas elektriskās ķēdes var būt
aizsargātas ar vairākiem
drošinātājiem.
SimbolsElektriskā ķēdeZInformācijas un izklaides
sistēma/sēdekļu apsilde/
vadītāja informācijas
centrs/audio savienojumi/
signalizācija?Elektriskā kontaktligzdaÌCigarešu piesmēķētājseInstrumentu panelisUCentrālā atslēga0Iekšējais apgaismojumsOPagrieziena rādītāji/aizmu‐
gurējie miglas lukturi/virs‐
būves elektronisko sistēmu vadības modulisDIAGDiagnostikas iekārtu
pieslēgvietauABS/elektroniskā stabili‐
tātes programmadIekšējais apgaismojums/
bremzēšanas signāllukturiZVirsbūves elektronisko
sistēmu vadības modulisSTOPBremzēšanas signāl‐
gaismaSimbolsElektriskā ķēdeIVirsbūves vadības modulis/
elektriskie logi/apsildes un
ventilācijas sistēma/gaisa
kondicionēšanamAizmugurējā kreisās puses
stikla apsildenAizmugurējā labās puses
stikla apsildeRVējstikla mazgāšanas
sistēmaMElektroniskais imobilizatorsUSēdekļu apsildeFBLPagriezienu izgaismojumslBrīvroku sistēmas savieno‐
jums&TahogrāfsPTOJaudas noņemšanajSignāltaureÍPirmsiedarbināšanas uzsil‐
dīšana/dīzeļdegvielas filtrsxKlimata kontroles ventila‐
torsdĀrējo spoguļu apsilde

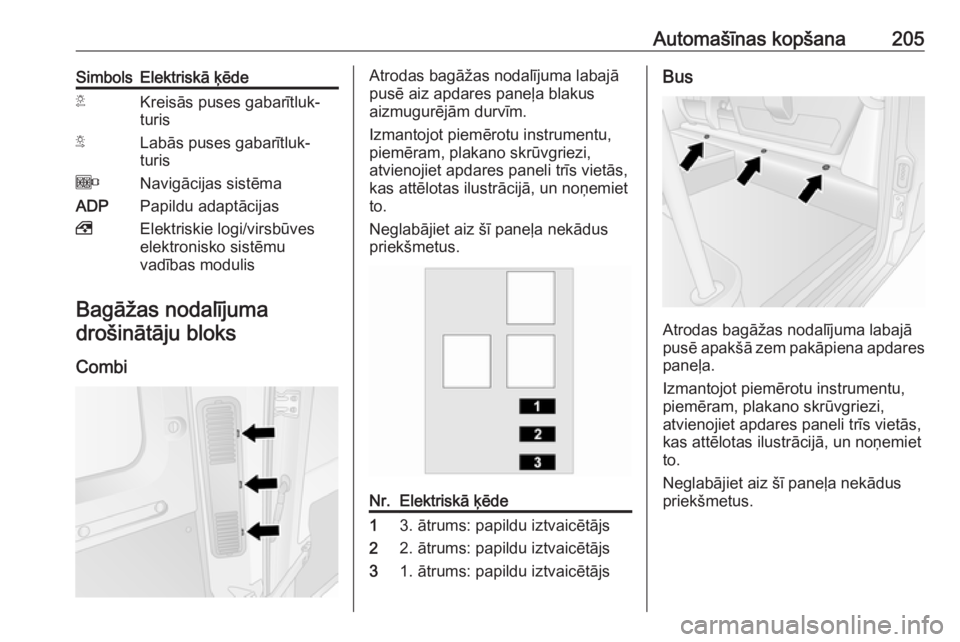

Automašīnas kopšana205SimbolsElektriskā ķēdeTKreisās puses gabarītluk‐
turisSLabās puses gabarītluk‐
turisONavigācijas sistēmaADPPapildu adaptācijas,Elektriskie logi/virsbūves
elektronisko sistēmu
vadības modulis
Bagāžas nodalījuma
drošinātāju bloks
Combi
Atrodas bagāžas nodalījuma labajā
pusē aiz apdares paneļa blakus
aizmugurējām durvīm.
Izmantojot piemērotu instrumentu,
piemēram, plakano skrūvgriezi,
atvienojiet apdares paneli trīs vietās,
kas attēlotas ilustrācijā, un noņemiet
to.
Neglabājiet aiz šī paneļa nekādus
priekšmetus.Nr.Elektriskā ķēde13. ātrums: papildu iztvaicētājs22. ātrums: papildu iztvaicētājs31. ātrums: papildu iztvaicētājsBus
Atrodas bagāžas nodalījuma labajā
pusē apakšā zem pakāpiena apdares paneļa.
Izmantojot piemērotu instrumentu,
piemēram, plakano skrūvgriezi,
atvienojiet apdares paneli trīs vietās,
kas attēlotas ilustrācijā, un noņemiet
to.
Neglabājiet aiz šī paneļa nekādus
priekšmetus.

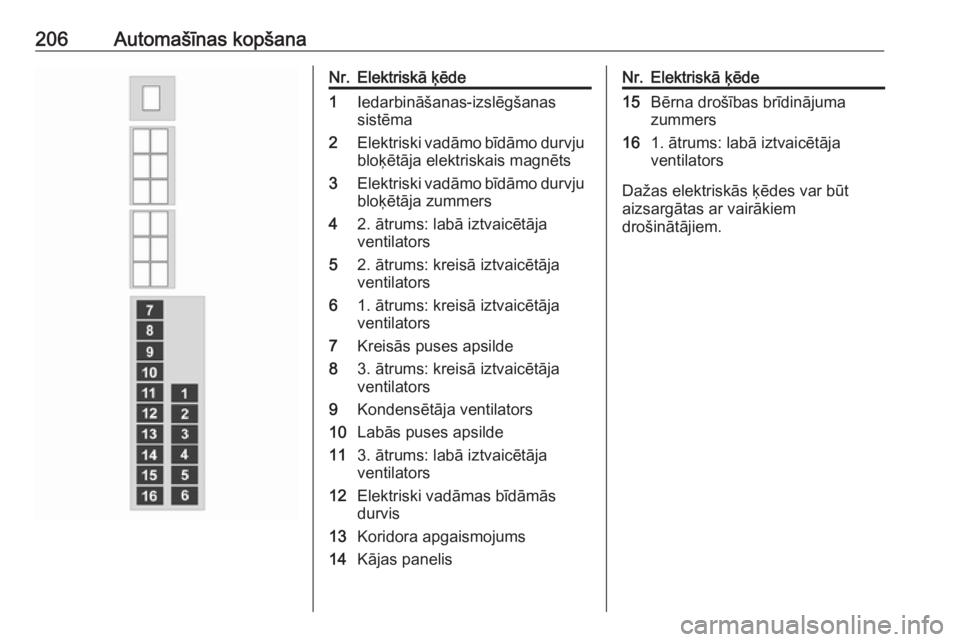

206Automašīnas kopšanaNr.Elektriskā ķēde1Iedarbināšanas-izslēgšanas
sistēma2Elektriski vadāmo bīdāmo durvju bloķētāja elektriskais magnēts3Elektriski vadāmo bīdāmo durvjubloķētāja zummers42. ātrums: labā iztvaicētāja
ventilators52. ātrums: kreisā iztvaicētāja
ventilators61. ātrums: kreisā iztvaicētāja
ventilators7Kreisās puses apsilde83. ātrums: kreisā iztvaicētāja
ventilators9Kondensētāja ventilators10Labās puses apsilde113. ātrums: labā iztvaicētāja
ventilators12Elektriski vadāmas bīdāmās
durvis13Koridora apgaismojums14Kājas panelisNr.Elektriskā ķēde15Bērna drošības brīdinājuma
zummers161. ātrums: labā iztvaicētāja
ventilators
Dažas elektriskās ķēdes var būt
aizsargātas ar vairākiem
drošinātājiem.
