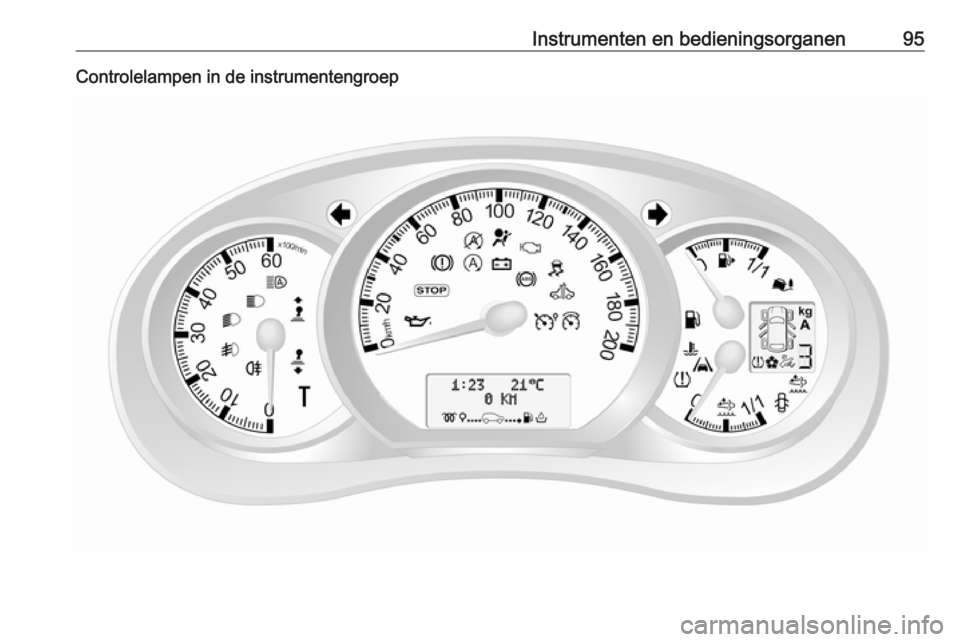

Instrumenten en bedieningsorganen95Controlelampen in de instrumentengroep

96Instrumenten en bedieningsorganenControlelampen op het
instrumentenpaneel
Controlelampen in de dakconsole
OverzichtORichtingaanwijzer 3 97XGordelverklikker 3 97vAirbags en gordelspanners
3 97WAirbag deactiveren 3 97pLaadsysteem 3 98ZStoringsindicatielamp 3 98ALaat auto spoedig nakijken
3 98oService-display 3 98CSchakel motor uit 3 99RRemsysteem 3 99uAntiblokkeersysteem (ABS)
3 99k jOpschakelen, terugschakelen
3 99ìLane Departure Warning
3 99RElektronisch stabiliteitspro‐
gramma (ESP) 3 100ØElektronisch stabiliteitspro‐
gramma (ESP) uit 3 100WKoelvloeistoftemperatuur
3 100!Voorverwarmen 3 100YAdBlue 3 100wBandenspanningscontrolesys‐
teem 3 100IMotoroliedruk 3 101YTe laag brandstofpeil 3 101DAutostop (Stop/Start-systeem)
3 102\Autostop geblokkeerd (Stop/
Start-systeem) 3 1029Buitenverlichting 3 102CGrootlicht 3 102íGrootlichtassistentie 3 102>Mistlamp 3 102øMistachterlicht 3 102mCruise control 3 102USnelheidsbegrenzer cruisecon‐
trol 3 102

Instrumenten en bedieningsorganen97&Tachograaf 3 102yPortier open 3 102
Richtingaanwijzer
O knippert groen.
Knippert bij ingeschakelde richting‐
aanwijzer of alarmknipperlichten.
Snel knipperen: richtingaanwijzer of
bijbehorende zekering kapot.
Bij gebruik van de richtingaanwijzers
is een akoestisch waarschuwingssig‐
naal waarneembaar. Bij het slepen
van een aanhanger verandert de
toonhoogte van het akoestische
waarschuwingssignaal.
Lampen vervangen 3 189.
Zekeringen 3 198.
Richtingaanwijzers 3 112.
Gordelverklikker X brandt of knippert rood.
Als de veiligheidsgordel wordt losge‐
maakt, zal controlelamp X knipperen
wanneer de rijsnelheid boven onge‐
veer 16 km/u komt. Ook klinkt er
gedurende ongeveer 90 seconden
een geluidssignaal.
Als de veiligheidsgordel wordt vast‐
gemaakt, dooft de controlelamp.9 Waarschuwing
Veiligheidsgordel vóór elke rit
omdoen.
Inzittenden die geen gebruik
maken van de veiligheidsgordel
brengen bij eventuele aanrijdin‐
gen medepassagiers en zichzelf in gevaar.
Driepuntsveiligheidsgordels 3 55.
Airbag en gordelspanners v brandt geel.
Bij het inschakelen van het contact
brandt de controlelamp korte tijd.
Brandt de lamp niet of dooft deze
onderweg, dan is er sprake van een
storing in het airbagsysteem. De hulp
van een werkplaats inroepen. De
airbags en gordelspanners gaan
mogelijkerwijs niet af tijdens een
ongeval.
Geactiveerde gordelspanners of
airbags worden aangeduid door
aanhoudend branden van v.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen.
Gordelspanners, airbagsysteem
3 54, 3 58.
Airbag-deactivering
W brandt geel wanneer het contact
ingeschakeld is en blijft branden
wanneer de passagiersairbag
gedeactiveerd is 3 62.

98Instrumenten en bedieningsorganen9Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem
tezamen met een geactiveerde airbag op de passagiersstoel
voorin.
Levensgevaar voor volwassenen
bij een buiten werking gestelde
airbag van de passagiersstoel
voorin.
Airbagsysteem 3 58, gordelspanners
3 54, airbag-deactivering 3 62.
Laadsysteem
p brandt rood.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor
Stoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp
Z brandt of knippert geel.
Brandt korte tijd als het contact wordt ingeschakeld.
Brandt bij een draaiende motor Storing in het uitlaatgasreinigingssys‐
teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk hulp van een werkplaats inroepen.
Als Z brandt in combinatie met A,
de auto zo spoedig mogelijk stoppen
en de motor uitschakelen.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen.
Knippert bij een draaiende motor
Storing die schade aan de katalysator kan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert.
Onmiddellijk de hulp van een werk‐
plaats inroepen.
Service-indicatie
A brandt geel.
Brandt korte tijd als het contact wordt
ingeschakeld.
De auto vergt een onderhoudsbeurt. Kan oplichten in combinatie met een
ander controlelampje of een melding
op het Driver Information Center
3 103.
Brandt als het roetfilter moet worden
gereinigd en het automatisch reinigen niet wordt geactiveerd 3 144.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen.
Servicedisplay
Controlelamp o brandt ook op het
Driver Information Center wanneer de
resterende afstand vóór de volgende
onderhoudsbeurt 0 km bereikt of de
datum van de onderhoudsbeurt is
bereikt.

Instrumenten en bedieningsorganen99Ook verschijnt het bericht VERVANG
ZSM DE MOTOROLIE op het Driver
Information Center.
Servicedisplay 3 93.
Schakel motor uit
C brandt rood.
Brandt korte tijd als het contact wordt ingeschakeld.
Als C brandt (mogelijk in combinatie
met W en/of R) de auto zo spoedig
mogelijk stoppen en de motor
uitschakelen.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen.
Afhankelijk van het type storing kan er
ook een waarschuwingsmelding op
het Driver Information Center
verschijnen 3 103.
Remsysteem
R brandt rood.
Controlelamp R blijft branden na het
inschakelen van het contact als de
handrem aangetrokken is en dooft
wanneer de handrem wordt losgezet
3 158.
Wanneer de handrem wordt losgezet, brandt R (mogelijk in combinatie met
C ) als het remvloeistofpeil te laag is
3 185.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Remsysteem 3 157.
Antiblokkeersysteem (ABS) u brandt geel.
Brandt korte tijd als het contact wordt ingeschakeld. Het systeem is na het
doven van u klaar voor gebruik.
Als controlelampjes u en A oplich‐
ten en de berichten CONTROLEER
ABS en CONTROLEER ESP op het
Driver Information Center 3 103
verschijnen, is er een storing in het
ABS. Het remsysteem blijft werken
maar zonder ABS-regeling.
Als controlelampen u, A , R en
C oplichten, worden ABS en ESP
gedeactiveerd en verschijnt het
bericht DEFECT REMSYSTEEM . De
hulp van een werkplaats inroepen.
Antiblokkeersysteem 3 157.
Opschakelen k of j brandt geel.
Gaat branden wanneer voor zuinig
rijden schakelen wordt aanbevolen.
ECO-modus 3 135.
Lane Departure Warning
ì brandt wit.
Brandt kort wanneer het contact wordt ingeschakeld en het systeem
bedrijfsgereed is.
Wanneer het systeem onbedoeld
wisselen van rijstrook herkent, klinkt
er een geluidssignaal in combinatie
met ì.
Lane Departure Warning 3 170.

100Instrumenten en bedieningsorganenElektronisch stabiliteitspro‐
gramma (ESP)
b knippert of brandt geel.
Brandt korte tijd als het contact wordt ingeschakeld.
Knippert tijdens het rijden Het systeem grijpt actief in. Het
motorvermogen kan worden
begrensd en de auto kan automatisch iets worden afgeremd 3 161.
Brandt onderweg Het systeem is niet beschikbaar.
Kan samen met de controlelamp A
oplichten 3 98. Een bijbehorend
bericht verschijnt ook op het Driver
Information Center 3 103.
ESP® Plus
3 161, Traction Control-
systeem 3 160.
Elektronisch stabiliteitspro‐
gramma uit
Ø brandt groen.Als ESP® Plus
gedeactiveerd is met
Ø op het instrumentenpaneel, dan
brandt controlelamp Ø en verschijnt
een bijbehorend bericht op het Driver Information Center 3 103.
ESP® Plus
3 161, Traction Control-
systeem 3 160.
Koelvloeistoftemperatuur W brandt rood.
Brandt korte tijd als het contact wordt ingeschakeld.
Brandt bij een draaiende motor Als W brandt (mogelijk in combinatie
met controlelampje C), stop dan de
auto en schakel de motor uit.Voorzichtig
Koelvloeistoftemperatuur is te
hoog.
Koelvloeistofpeil controleren 3 182.
Is het koelvloeistofpeil hoog genoeg,
dan de hulp van een werkplaats
inroepen.
Voorverwarming
! brandt geel.
De voorverwarming is geactiveerd.
Wordt alleen bij lage buitentempera‐
turen ingeschakeld.
AdBlue
Õ brandt geel.
Het AdBlue-peil is te laag. Tank zo
spoedig mogelijk AdBlue bij, opdat de motor blijft starten.
Licht samen met controlelamp A op
als aanduiding van een systeemsto‐
ring of als waarschuwing dat de motor na het bepaalde afstand wellicht niet
kan worden gestart. Onmiddellijk hulp
van een werkplaats inroepen.
Er verschijnt een bijbehorend bericht
op het Driver Information Center
3 103.
AdBlue 3 145.
Bandenspanningscontrole‐ systeem
w brandt of knippert geel.

Instrumenten en bedieningsorganen101Brandt korte tijd als het contact wordt
ingeschakeld.
Brandt
Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.
De controlelamp w brandt samen met
C 3 99 en er verschijnt een bericht
op het Driver Information Center als
een lekke band of een veel te lage
bandenspanning wordt gedetecteerd.
Knippert Storing in het systeem. Na enige tijd
brandt de controlelamp continu.
Neem contact op met een werkplaats.
De controlelamp w brandt samen met
A 3 98 en er verschijnt een bericht
op het Driver Information Center als
een band zonder druksensor wordt
geplaatst (bijv. reservewiel).
Bandenspanningscontrolesysteem
3 206.
Motoroliedruk
I brandt rood.Brandt korte tijd als het contact wordt
ingeschakeld.
Brandt bij een draaiende motorVoorzichtig
Motorsmering wordt mogelijk
onderbroken. Dit kan aanleiding
geven tot motorschade en/of tot
het blokkeren van de aandrijfwie‐ len.
1. Koppelingspedaal intrappen.
2. Versnellingsbak in neutrale stand zetten, keuzehendel in stand N
zetten.
3. Zo spoedig mogelijk de verkeers‐ stroom verlaten zonder hierbij
andere weggebruikers te hinde‐
ren.
4. Ontsteking uitschakelen.
9 Waarschuwing
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk zwaarder. Tijdens een Autostop
werkt de rembekrachtigingseen‐
heid nog altijd.
Verwijder de sleutel niet voordat de auto stilstaat, anders kan het
stuurslot onverwacht ingescha‐
keld worden.
Controleer het oliepeil voordat u de hulp van een werkplaats inroept
3 181.
Te laag brandstofpeil Y brandt geel.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor Brandstofpeil in de tank is te laag.
Onmiddellijk bijtanken.
Tank nooit leegrijden.
Tanken 3 172.

102Instrumenten en bedieningsorganenKatalysator 3 145.
Dieselbrandstofsysteem ontluchten
3 188.
Stop-startsysteem
\
Brandt wanneer een Autostop wordt
verhinderd als niet aan bepaalde
voorwaarden wordt voldaan.
Ï brandt of knippert geel / groen.
Brandt Licht groen op tijdens een Autostop.
Als Ï geel oplicht, is er sprake van
een fout in het Stop/Start-systeem.
De hulp van een werkplaats inroepen.
Knippert Knippert groen tijdens automatisch
opnieuw starten.
Stop-startsysteem 3 138.
Rijverlichting
9 brandt groen.
Brandt bij ingeschakelde buitenver‐
lichting 3 109.Grootlicht
P brandt blauw.
Brandt bij ingeschakeld grootlicht en
bij lichtsignaal 3 110.
Grootlichtassistentie
í licht op wanneer de grootlichtas‐
sistentie wordt geactiveerd 3 110.
Mistlamp > brandt groen.
Brandt bij ingeschakelde voorste mistlampen 3 113.
Mistachterlicht
ø brandt geel.
Brandt bij ingeschakeld mistachter‐
licht 3 113.
Cruise control
m , U brandt groen of geel.
m brandt groen als een bepaalde
snelheid wordt opgeslagen.U brandt groen als het systeem aan
is.
Snelheidsbegrenzer U brandt geel.
U brandt geel als het systeem aan is.
Cruise control, snelheidsbegrenzer
3 163.
Tachograaf
& licht op wanneer er een storing is
3 107.
Portier open
y brandt geel.
Brandt bij ingeschakeld contact
wanneer er een portier of de bagage‐ ruimte open is.
Afhankelijk van de versie brandt ook
de controlelamp op het versnellings‐
bakdisplay en geeft aan welk portier
open is.
