Page 225 of 301

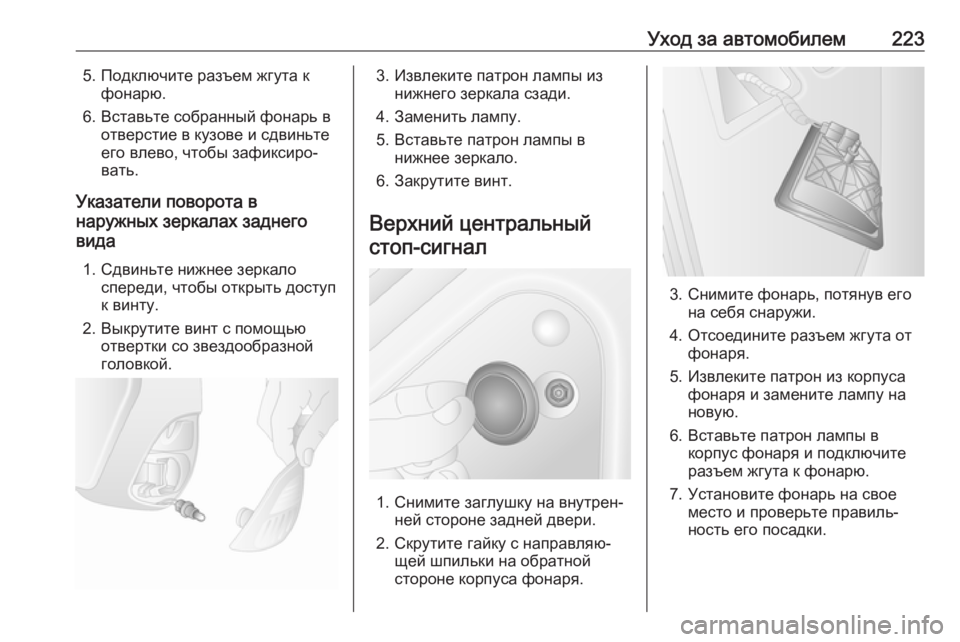

Уход за автомобилем2235. Подключите разъем жгута кфонарю.
6. Вставьте собранный фонарь в отверстие в кузове и сдвиньте
его влево, чтобы зафиксиро‐
вать.
Указатели поворота в
наружных зеркалах заднего
вида
1. Сдвиньте нижнее зеркало спереди, чтобы открыть доступ
к винту.
2. Выкрутите винт с помощью отвертки со звездообразной
головкой.3. Извлеките патрон лампы из нижнего зеркала сзади.
4. Заменить лампу.
5. Вставьте патрон лампы в нижнее зеркало.
6. Закрутите винт.
Верхний центральный стоп-сигнал
1. Снимите заглушку на внутрен‐ ней стороне задней двери.
2. Скрутите гайку с направляю‐ щей шпильки на обратной
стороне корпуса фонаря.
3. Снимите фонарь, потянув его на себя снаружи.
4. Отсоедините разъем жгута от фонаря.
5. Извлеките патрон из корпуса фонаря и замените лампу на
новую.
6. Вставьте патрон лампы в корпус фонаря и подключите
разъем жгута к фонарю.
7. Установите фонарь на свое место и проверьте правиль‐
ность его посадки.
Page 226 of 301

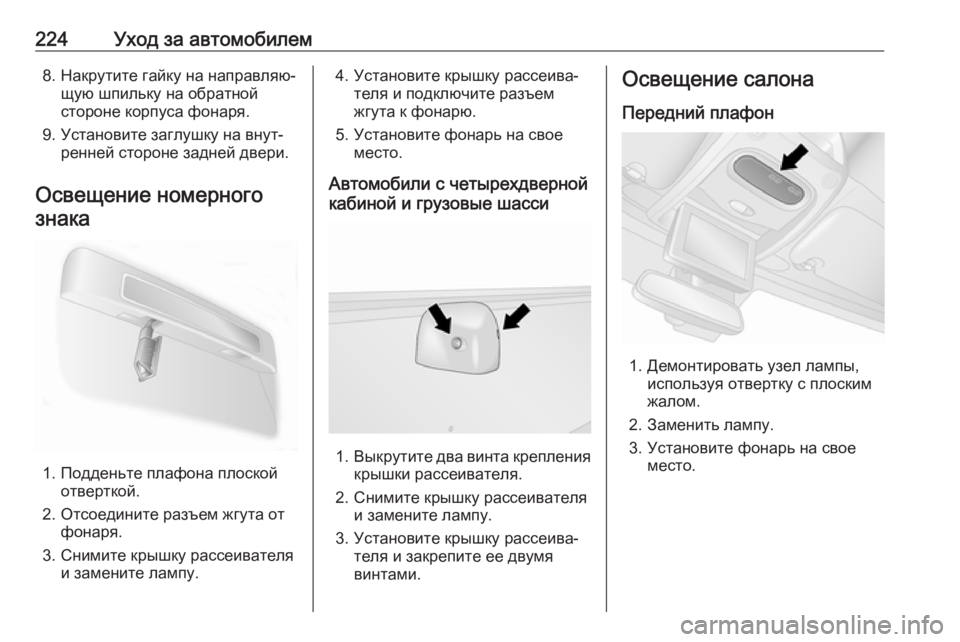

224Уход за автомобилем8. Накрутите гайку на направляю‐щую шпильку на обратной
стороне корпуса фонаря.
9. Установите заглушку на внут‐ ренней стороне задней двери.
Освещение номерного знака
1. Подденьте плафона плоской отверткой.
2. Отсоедините разъем жгута от фонаря.
3. Снимите крышку рассеивателя и замените лампу.
4. Установите крышку рассеива‐теля и подключите разъем
жгута к фонарю.
5. Установите фонарь на свое место.
Автомобили с четырехдверной
кабиной и грузовые шасси
1. Выкрутите два винта крепления
крышки рассеивателя.
2. Снимите крышку рассеивателя и замените лампу.
3. Установите крышку рассеива‐ теля и закрепите ее двумявинтами.
Освещение салона
Передний плафон
1. Демонтировать узел лампы, используя отвертку с плоским
жалом.
2. Заменить лампу.
3. Установите фонарь на свое место.
Page 227 of 301
Уход за автомобилем225Подсветка грузового отделения
1. Демонтировать узел лампы,используя отвертку с плоским
жалом.
2. Отсоедините разъем жгута от фонаря.
3. Снимите крышку рассеивателя и замените лампу.
4. Установите крышку рассеива‐ теля и подключите разъем
жгута к фонарю.
5. Установите фонарь на свое место.
Плафон подсветки в панели
обивки передней двери
1. Демонтировать узел лампы, используя отвертку с плоским
жалом.
2. Поверните патрон лампы против часовой стрелки, пока
он не освободится.
3. Замените лампу и вставьте патрон на место.
4. Установите фонарь на свое место.
Задние плафоны
Замену ламп выполнять на стан‐
ции техобслуживания.
Освещение переднего
вещевого ящика
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной панели
Замену ламп выполнять на стан‐
ции техобслуживания.
Page 228 of 301

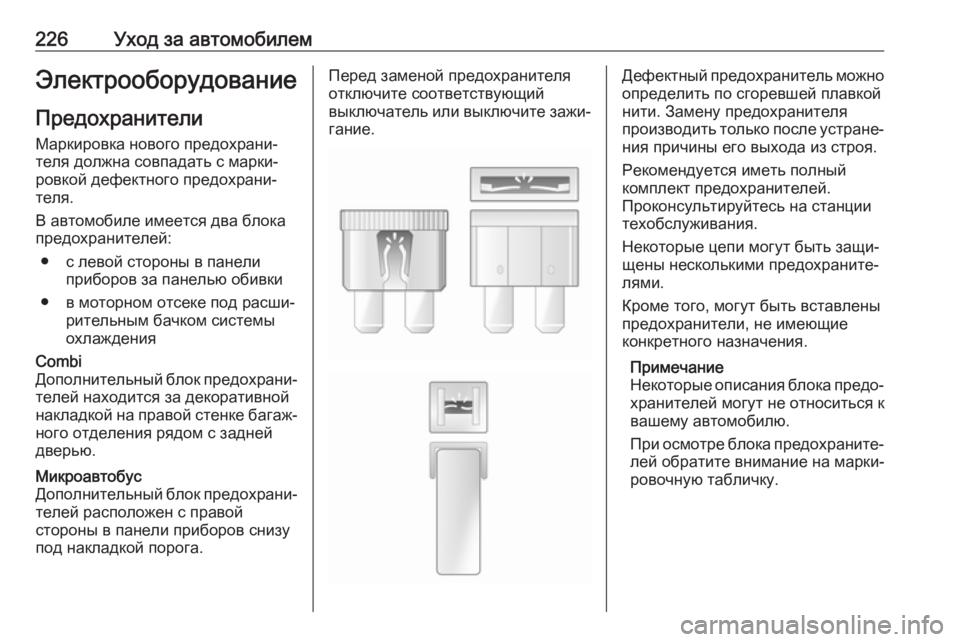

226Уход за автомобилемЭлектрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● с левой стороны в панели приборов за панелью обивки
● в моторном отсеке под расши‐ рительным бачком системы
охлажденияCombi
Дополнительный блок предохрани‐ телей находится за декоративной
накладкой на правой стенке багаж‐
ного отделения рядом с задней
дверью.Микроавтобус
Дополнительный блок предохрани‐ телей расположен с правой
стороны в панели приборов снизу
под накладкой порога.Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.Дефектный предохранитель можно
определить по сгоревшей плавкой
нити. Замену предохранителя
производить только после устране‐ ния причины его выхода из строя.
Рекомендуется иметь полный
комплект предохранителей.
Проконсультируйтесь на станции техобслуживания.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.
Примечание
Некоторые описания блока предо‐
хранителей могут не относиться к
вашему автомобилю.
При осмотре блока предохраните‐ лей обратите внимание на марки‐
ровочную табличку.
Page 229 of 301

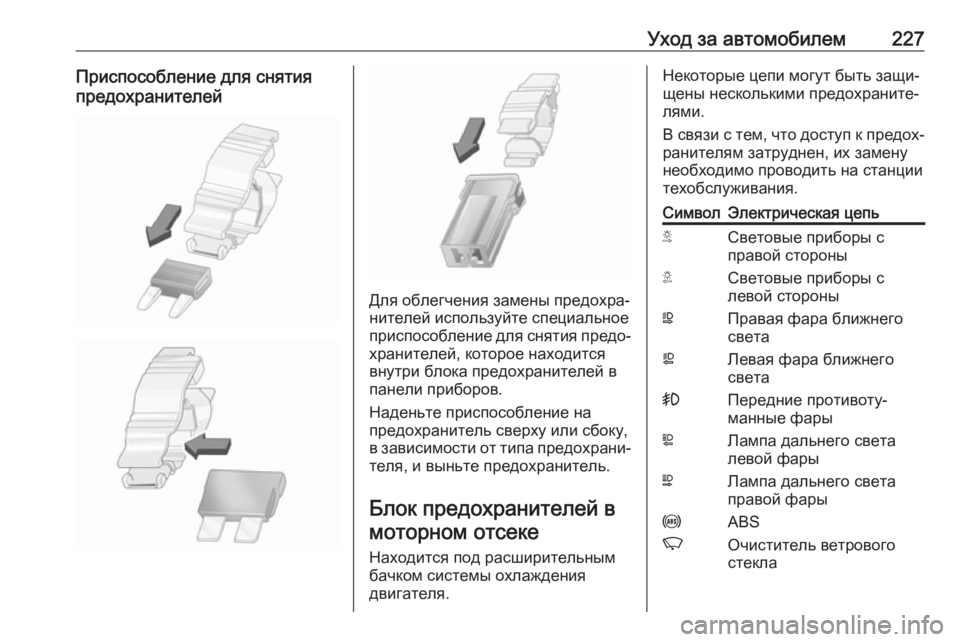

Уход за автомобилем227Приспособление для снятия
предохранителей
Для облегчения замены предохра‐
нителей используйте специальное
приспособление для снятия предо‐
хранителей, которое находится
внутри блока предохранителей в
панели приборов.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в моторном отсеке
Находится под расширительным
бачком системы охлаждения
двигателя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
В связи с тем, что доступ к предох‐ ранителям затруднен, их замену
необходимо проводить на станции
техобслуживания.СимволЭлектрическая цепьSСветовые приборы с
правой стороныTСветовые приборы с
левой стороныWПравая фара ближнего
светаaЛевая фара ближнего
света>Передние противоту‐
манные фарыLЛампа дальнего света
левой фарыNЛампа дальнего света
правой фарыuABSKОчиститель ветрового
стекла
Page 230 of 301

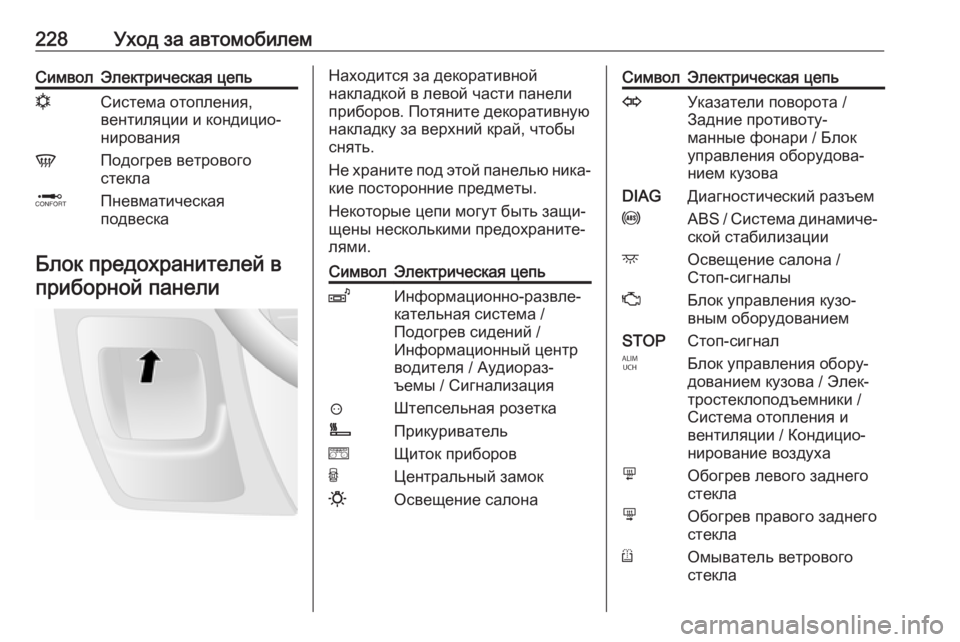

228Уход за автомобилемСимволЭлектрическая цепьnСистема отопления,
вентиляции и кондицио‐
нированияVПодогрев ветрового
стеклаQПневматическая
подвеска
Блок предохранителей в
приборной панели
Находится за декоративной
накладкой в левой части панели
приборов. Потяните декоративную
накладку за верхний край, чтобы
снять.
Не храните под этой панелью ника‐ кие посторонние предметы.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.СимволЭлектрическая цепьZИнформационно-развле‐
кательная система /
Подогрев сидений /
Информационный центр
водителя / Аудиораз‐
ъемы / Сигнализация?Штепсельная розеткаÌПрикуривательeЩиток приборовUЦентральный замок0Освещение салонаСимволЭлектрическая цепьOУказатели поворота /
Задние противоту‐
манные фонари / Блок
управления оборудова‐
нием кузоваDIAGДиагностический разъемuABS / Система динамиче‐ ской стабилизацииdОсвещение салона /
Стоп-сигналыZБлок управления кузо‐
вным оборудованиемSTOPСтоп-сигналIБлок управления обору‐
дованием кузова / Элек‐
тростеклоподъемники /
Система отопления и
вентиляции / Кондицио‐
нирование воздухаmОбогрев левого заднего
стеклаnОбогрев правого заднего
стеклаRОмыватель ветрового
стекла
Page 231 of 301

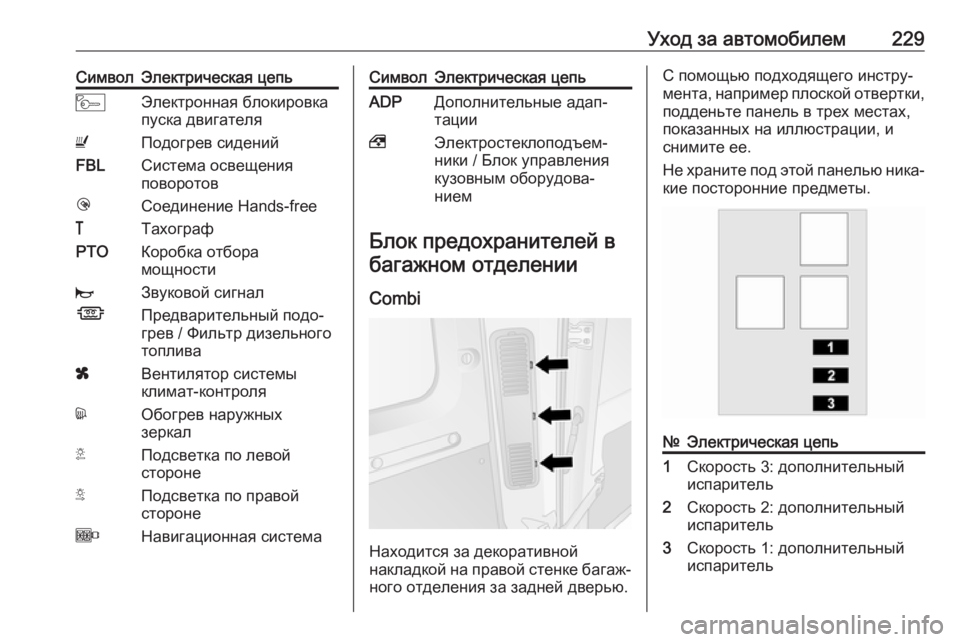

Уход за автомобилем229СимволЭлектрическая цепьMЭлектронная блокировка
пуска двигателяUПодогрев сиденийFBLСистема освещения
поворотовlСоединение Hands-free&ТахографPTOКоробка отбора
мощностиjЗвуковой сигналÍПредварительный подо‐
грев / Фильтр дизельного
топливаxВентилятор системы
климат-контроляdОбогрев наружных
зеркалTПодсветка по левой
сторонеSПодсветка по правой
сторонеOНавигационная системаСимволЭлектрическая цепьADPДополнительные адап‐
тации,Электростеклоподъем‐
ники / Блок управления
кузовным оборудова‐
нием
Блок предохранителей в
багажном отделении
Combi
Находится за декоративной
накладкой на правой стенке багаж‐
ного отделения за задней дверью.
С помощью подходящего инстру‐
мента, например плоской отвертки, подденьте панель в трех местах,
показанных на иллюстрации, и
снимите ее.
Не храните под этой панелью ника‐ кие посторонние предметы.№Электрическая цепь1Скорость 3: дополнительный
испаритель2Скорость 2: дополнительный
испаритель3Скорость 1: дополнительный
испаритель
Page 232 of 301
230Уход за автомобилемМикроавтобус
Находится за накладкой подножки
в правой части грузового отделе‐
ния.
С помощью подходящего инстру‐
мента, например плоской отвертки,
подденьте панель в трех местах,
показанных на иллюстрации, и
снимите ее.
Не храните под этой панелью ника‐ кие посторонние предметы.
№Электрическая цепь1Система остановки-запуска
двигателя2Электромагнит замка
сдвижной двери с электропри‐
водом3Звуковой сигнализатор замка
сдвижной двери с электропри‐
водом4Скорость 2: правый венти‐
лятор испарителя5Скорость 2: левый вентилятор
испарителя6Скорость 1: левый вентилятор
испарителя7Отопление по левой стороне8Скорость 3: левый вентилятор
испарителя9Вентилятор конденсатора10Отопление по правой стороне11Скорость 3: правый венти‐
лятор испарителя12Сдвижная дверь с электропри‐ водом13Подсветка прохода
