Page 105 of 301

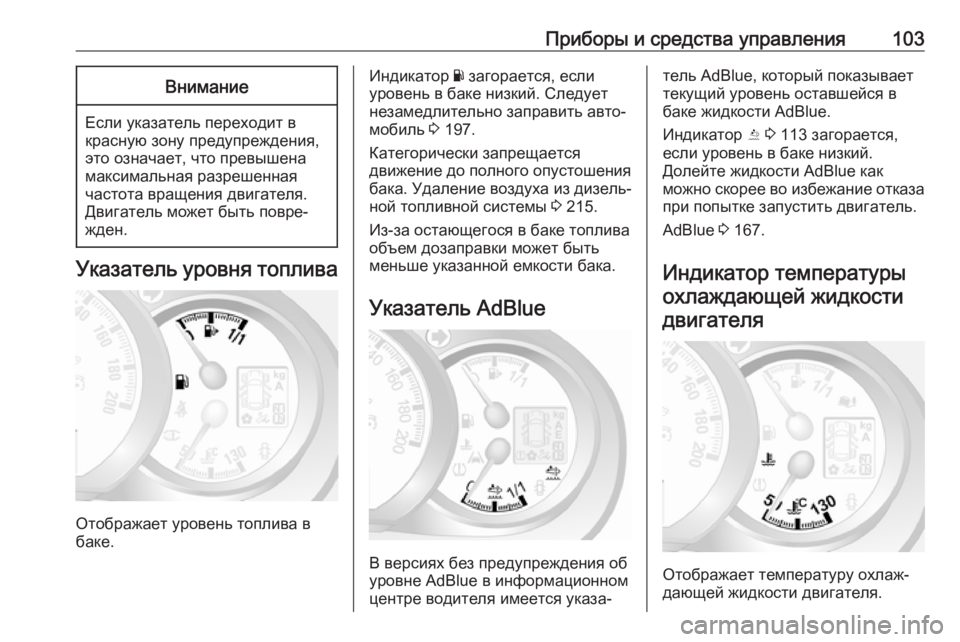

Приборы и средства управления103Внимание
Если указатель переходит вкрасную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня топлива
Отображает уровень топлива в
баке.
Индикатор Y загорается, если
уровень в баке низкий. Следует
незамедлительно заправить авто‐
мобиль 3 197.
Категорически запрещается
движение до полного опустошения бака. Удаление воздуха из дизель‐
ной топливной системы 3 215.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.
Указатель AdBlue
В версиях без предупреждения об
уровне AdBlue в информационном
центре водителя имеется указа‐
тель AdBlue, который показывает
текущий уровень оставшейся в
баке жидкости AdBlue.
Индикатор Y 3 113 загорается,
если уровень в баке низкий.
Долейте жидкости AdBlue как
можно скорее во избежание отказа
при попытке запустить двигатель.
AdBlue 3 167.
Индикатор температуры охлаждающей жидкости
двигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
Page 106 of 301

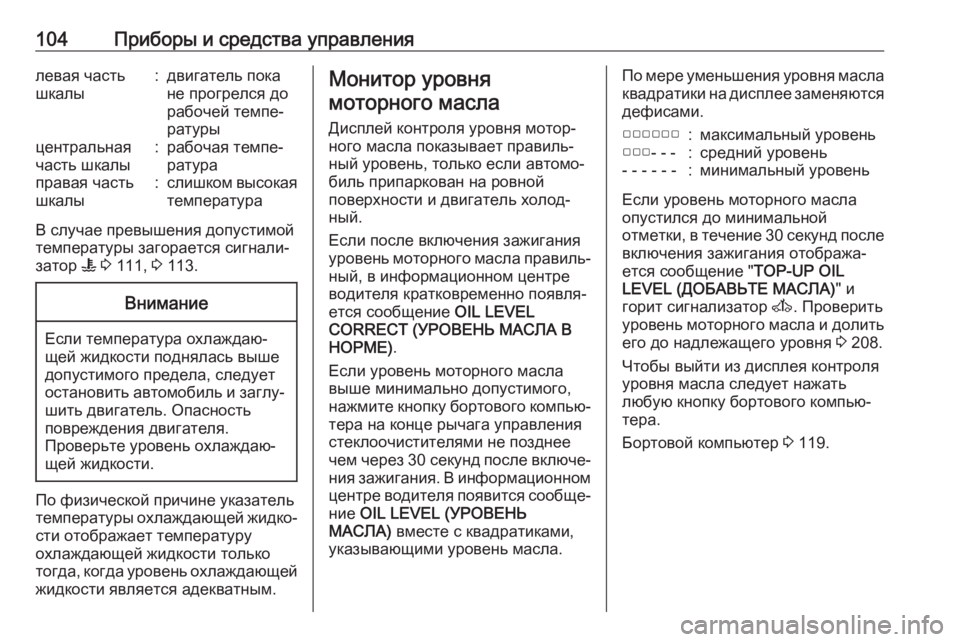

104Приборы и средства управлениялевая часть
шкалы:двигатель пока
не прогрелся до
рабочей темпе‐
ратурыцентральная
часть шкалы:рабочая темпе‐
ратураправая часть
шкалы:слишком высокая
температура
В случае превышения допустимой
температуры загорается сигнали‐
затор W 3 111, 3 113.
Внимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность
повреждения двигателя.
Проверьте уровень охлаждаю‐
щей жидкости.
По физической причине указатель температуры охлаждающей жидко‐
сти отображает температуру
охлаждающей жидкости только
тогда, когда уровень охлаждающей жидкости является адекватным.
Монитор уровня
моторного масла
Дисплей контроля уровня мотор‐
ного масла показывает правиль‐
ный уровень, только если автомо‐
биль припаркован на ровной
поверхности и двигатель холод‐
ный.
Если после включения зажигания
уровень моторного масла правиль‐
ный, в информационном центре
водителя кратковременно появля‐
ется сообщение OIL LEVEL
CORRECT (УРОВЕНЬ МАСЛА В
НОРМЕ) .
Если уровень моторного масла
выше минимально допустимого, нажмите кнопку бортового компью‐
тера на конце рычага управления стеклоочистителями не позднее
чем через 30 секунд после включе‐
ния зажигания. В информационном центре водителя появится сообще‐ ние OIL LEVEL (УРОВЕНЬ
МАСЛА) вместе с квадратиками,
указывающими уровень масла.По мере уменьшения уровня масла
квадратики на дисплее заменяются
дефисами.▢▢▢▢▢▢:максимальный уровень▢▢▢- - -:средний уровень- - - - - -:минимальный уровень
Если уровень моторного масла опустился до минимальной
отметки, в течение 30 секунд после
включения зажигания отобража‐
ется сообщение " TOP-UP OIL
LEVEL (ДОБАВЬТЕ МАСЛА) " и
горит сигнализатор A. Проверить
уровень моторного масла и долить
его до надлежащего уровня 3 208.
Чтобы выйти из дисплея контроля
уровня масла следует нажать
любую кнопку бортового компью‐
тера.
Бортовой компьютер 3 119.
Page 107 of 301

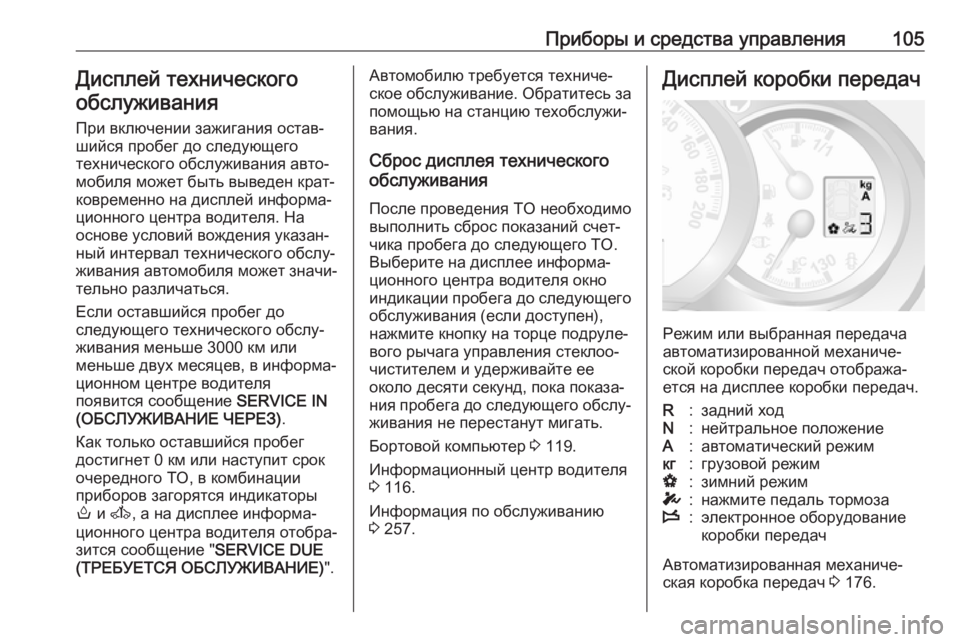

Приборы и средства управления105Дисплей технического
обслуживания
При включении зажигания остав‐
шийся пробег до следующего
технического обслуживания авто‐
мобиля может быть выведен крат‐ ковременно на дисплей информа‐
ционного центра водителя. На
основе условий вождения указан‐
ный интервал технического обслу‐
живания автомобиля может значи‐
тельно различаться.
Если оставшийся пробег до
следующего технического обслу‐
живания меньше 3000 км или
меньше двух месяцев, в информа‐
ционном центре водителя
появится сообщение SERVICE IN
(ОБСЛУЖИВАНИЕ ЧЕРЕЗ) .
Как только оставшийся пробег
достигнет 0 км или наступит срок
очередного ТО, в комбинации
приборов загорятся индикаторы
o и A , а на дисплее информа‐
ционного центра водителя отобра‐
зится сообщение " SERVICE DUE
(ТРЕБУЕТСЯ ОБСЛУЖИВАНИЕ) ".Автомобилю требуется техниче‐
ское обслуживание. Обратитесь за помощью на станцию техобслужи‐
вания.
Сброс дисплея технического
обслуживания
После проведения ТО необходимо выполнить сброс показаний счет‐
чика пробега до следующего ТО.
Выберите на дисплее информа‐
ционного центра водителя окно
индикации пробега до следующего
обслуживания (если доступен),
нажмите кнопку на торце подруле‐
вого рычага управления стеклоо‐ чистителем и удерживайте ее
около десяти секунд, пока показа‐
ния пробега до следующего обслу‐ живания не перестанут мигать.
Бортовой компьютер 3 119.
Информационный центр водителя
3 116.
Информация по обслуживанию
3 257.Дисплей коробки передач
Режим или выбранная передача
автоматизированной механиче‐
ской коробки передач отобража‐
ется на дисплее коробки передач.
R:задний ходN:нейтральное положениеA:автоматический режимкг:грузовой режимV:зимний режимT:нажмите педаль тормозаW:электронное оборудование
коробки передач
Автоматизированная механиче‐
ская коробка передач 3 176.
Page 108 of 301
106Приборы и средства управленияИндикаторыОписанные ниже индикаторы на
некоторых версиях автомобиля
могут отсутствовать. Описание
распространяется на все версии
исполнения приборов. В зависимо‐
сти от комплектации автомобиля,
расположение отдельных индика‐
торов может отличаться. При вклю‐
чении зажигания на короткое
время загорится большинство
индикаторов, что можно рассмат‐
ривать как проверку их работоспо‐
собности.
Цвета индикаторов обозначают:красный:опасность, важное
напоминаниежелтый:предупреждение,
справка, неисправностьзеленый:подтверждение вклю‐
чениясиний:подтверждение вклю‐
чениябелый:подтверждение вклю‐
чения
Page 109 of 301
Приборы и средства управления107Контрольный индикаторы панели приборов
Page 110 of 301

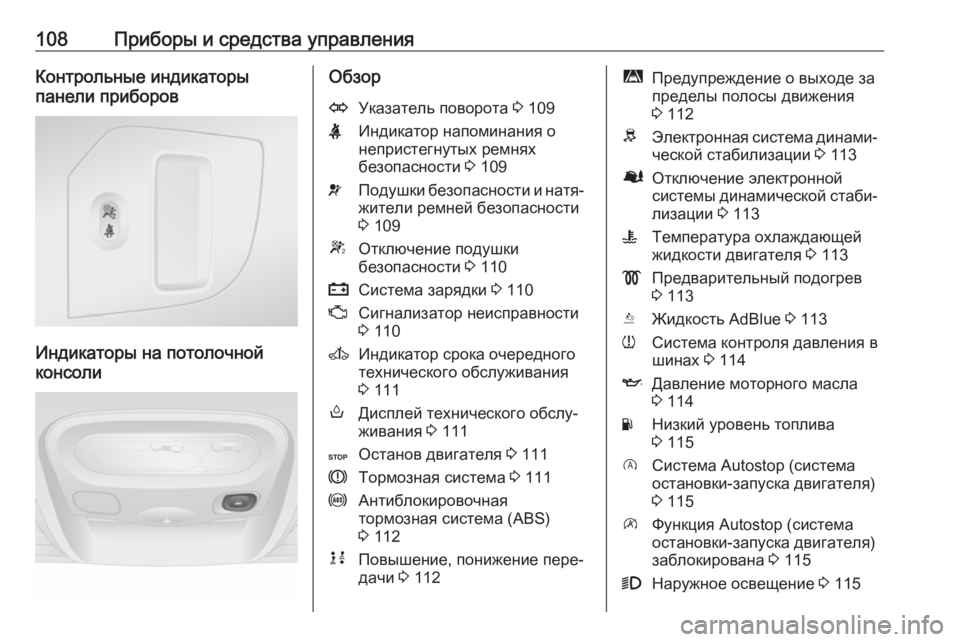

108Приборы и средства управленияКонтрольные индикаторы
панели приборов
Индикаторы на потолочной
консоли
ОбзорOУказатель поворота 3 109XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 109vПодушки безопасности и натя‐
жители ремней безопасности
3 109WОтключение подушки
безопасности 3 110pСистема зарядки 3 110ZСигнализатор неисправности
3 110AИндикатор срока очередного
технического обслуживания
3 111oДисплей технического обслу‐
живания 3 111CОстанов двигателя 3 111RТормозная система 3 111uАнтиблокировочная
тормозная система (ABS)
3 112kjПовышение, понижение пере‐
дачи 3 112ìПредупреждение о выходе за
пределы полосы движения
3 112RЭлектронная система динами‐
ческой стабилизации 3 113ØОтключение электронной
системы динамической стаби‐
лизации 3 113WТемпература охлаждающей
жидкости двигателя 3 113!Предварительный подогрев
3 113YЖидкость AdBlue 3 113wСистема контроля давления в
шинах 3 114IДавление моторного масла
3 114YНизкий уровень топлива
3 115DСистема Autostop (система
остановки-запуска двигателя)
3 115\Функция Autostop (система
остановки-запуска двигателя)
заблокирована 3 1159Наружное освещение 3 115
Page 111 of 301

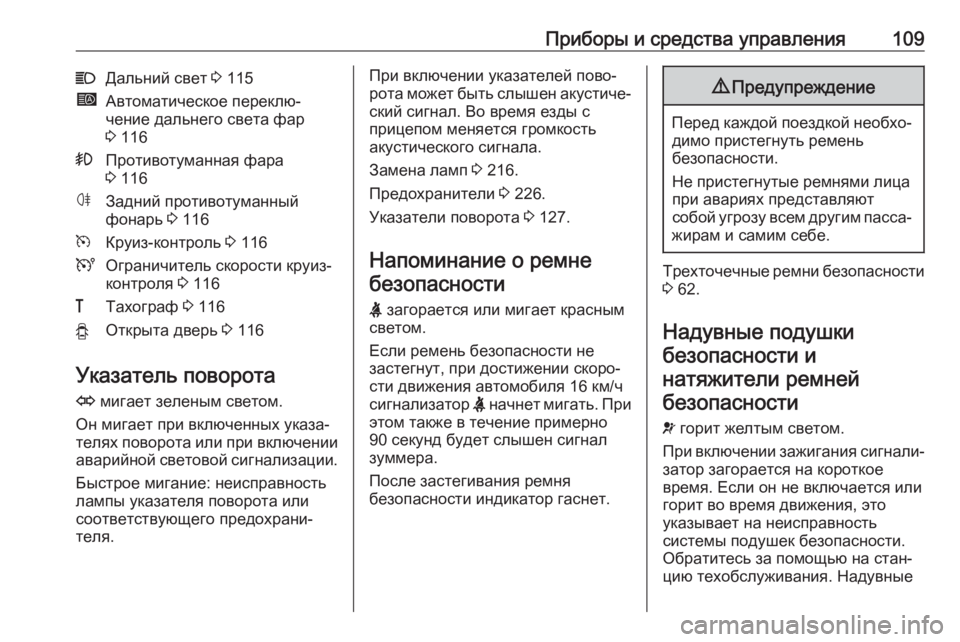

Приборы и средства управления109CДальний свет 3 115íАвтоматическое переклю‐
чение дальнего света фар
3 116>Противотуманная фара
3 116øЗадний противотуманный
фонарь 3 116mКруиз-контроль 3 116UОграничитель скорости круиз-
контроля 3 116&Тахограф 3 116yОткрыта дверь 3 116
Указатель поворота
O мигает зеленым светом.
Он мигает при включенных указа‐
телях поворота или при включении
аварийной световой сигнализации.
Быстрое мигание: неисправность
лампы указателя поворота или
соответствующего предохрани‐
теля.
При включении указателей пово‐
рота может быть слышен акустиче‐
ский сигнал. Во время езды с
прицепом меняется громкость
акустического сигнала.
Замена ламп 3 216.
Предохранители 3 226.
Указатели поворота 3 127.
Напоминание о ремне безопасности
X загорается или мигает красным
светом.
Если ремень безопасности не
застегнут, при достижении скоро‐
сти движения автомобиля 16 км/ч
сигнализатор X начнет мигать. При
этом также в течение примерно
90 секунд будет слышен сигнал
зуммера.
После застегивания ремня
безопасности индикатор гаснет.9 Предупреждение
Перед каждой поездкой необхо‐
димо пристегнуть ремень
безопасности.
Не пристегнутые ремнями лица
при авариях представляют
собой угрозу всем другим пасса‐
жирам и самим себе.
Трехточечные ремни безопасности
3 62.
Надувные подушки безопасности и
натяжители ремней безопасности
v горит желтым светом.
При включении зажигания сигнали‐
затор загорается на короткое
время. Если он не включается или горит во время движения, это
указывает на неисправность
системы подушек безопасности.
Обратитесь за помощью на стан‐
цию техобслуживания. Надувные
Page 112 of 301

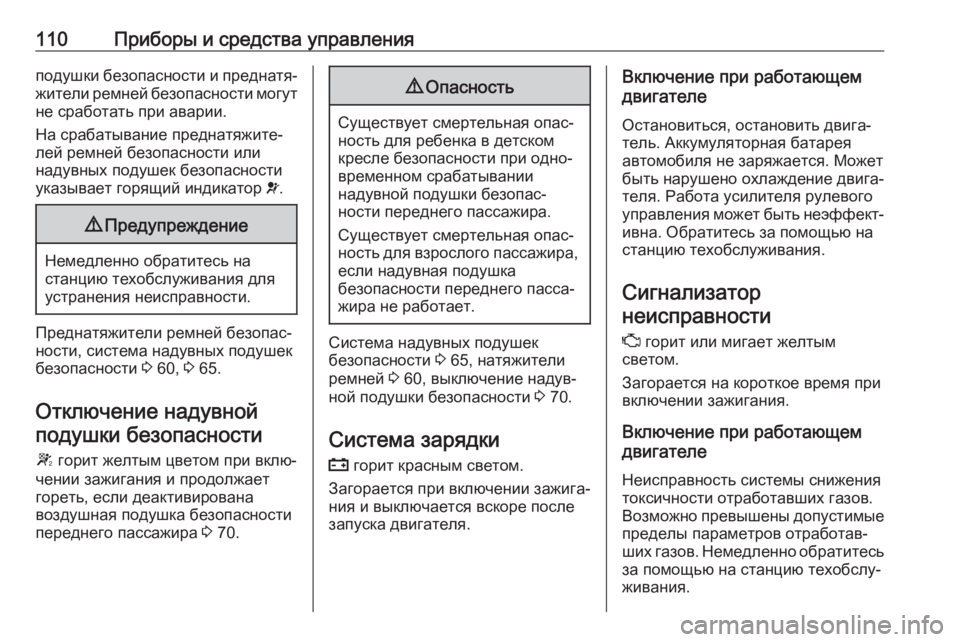

110Приборы и средства управленияподушки безопасности и преднатя‐
жители ремней безопасности могут не сработать при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или
надувных подушек безопасности
указывает горящий индикатор v.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 60, 3 65.
Отключение надувной подушки безопасности
W горит желтым цветом при вклю‐
чении зажигания и продолжает
гореть, если деактивирована
воздушная подушка безопасности
переднего пассажира 3 70.
9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании
надувной подушки безопас‐
ности переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка
безопасности переднего пасса‐
жира не работает.
Система надувных подушек
безопасности 3 65, натяжители
ремней 3 60, выключение надув‐
ной подушки безопасности 3 70.
Система зарядки p горит красным светом.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Остановиться, остановить двига‐
тель. Аккумуляторная батарея
автомобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализаторнеисправности
Z горит или мигает желтым
светом.
Загорается на короткое время при
включении зажигания.
Включение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые
пределы параметров отработав‐ ших газов. Немедленно обратитесь за помощью на станцию техобслу‐
живания.
