Page 89 of 301

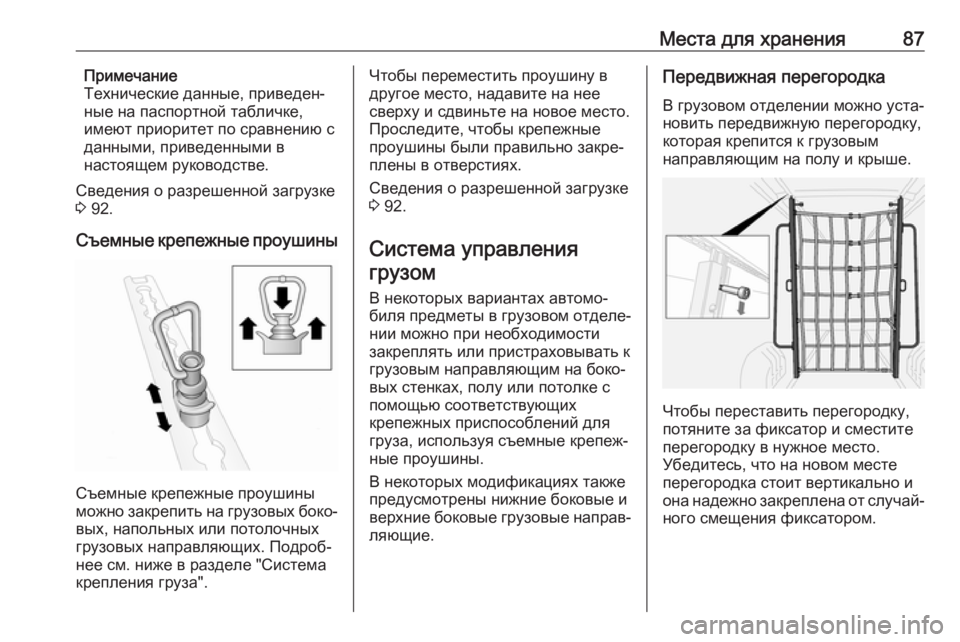

Места для хранения87Примечание
Технические данные, приведен‐
ные на паспортной табличке,
имеют приоритет по сравнению с
данными, приведенными в
настоящем руководстве.
Сведения о разрешенной загрузке
3 92.
Съемные крепежные проушины
Съемные крепежные проушины
можно закрепить на грузовых боко‐
вых, напольных или потолочных
грузовых направляющих. Подроб‐
нее см. ниже в разделе "Система
крепления груза".
Чтобы переместить проушину в
другое место, надавите на нее
сверху и сдвиньте на новое место.
Проследите, чтобы крепежные
проушины были правильно закре‐
плены в отверстиях.
Сведения о разрешенной загрузке
3 92.
Система управления грузом
В некоторых вариантах автомо‐
биля предметы в грузовом отделе‐
нии можно при необходимости
закреплять или пристраховывать к
грузовым направляющим на боко‐
вых стенках, полу или потолке с
помощью соответствующих
крепежных приспособлений для
груза, используя съемные крепеж‐
ные проушины.
В некоторых модификациях также предусмотрены нижние боковые и
верхние боковые грузовые направ‐ ляющие.Передвижная перегородка
В грузовом отделении можно уста‐
новить передвижную перегородку,
которая крепится к грузовым
направляющим на полу и крыше.
Чтобы переставить перегородку,
потяните за фиксатор и сместите
перегородку в нужное место.
Убедитесь, что на новом месте
перегородка стоит вертикально и
она надежно закреплена от случай‐
ного смещения фиксатором.
Page 90 of 301

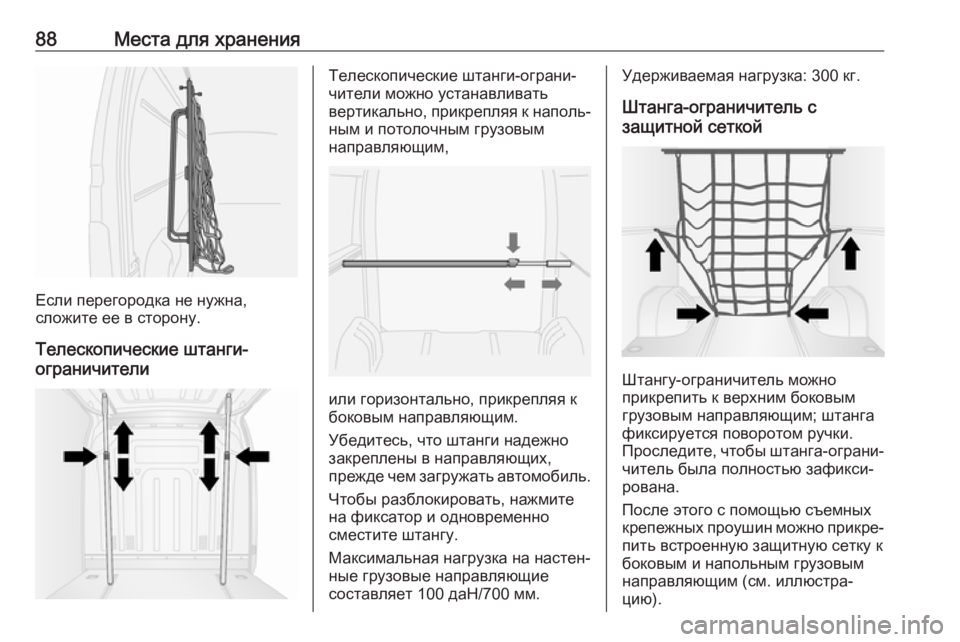

88Места для хранения
Если перегородка не нужна,
сложите ее в сторону.
Телескопические штанги-
ограничители
Телескопические штанги-ограни‐
чители можно устанавливать
вертикально, прикрепляя к наполь‐ ным и потолочным грузовым
направляющим,
или горизонтально, прикрепляя к
боковым направляющим.
Убедитесь, что штанги надежно
закреплены в направляющих,
прежде чем загружать автомобиль.
Чтобы разблокировать, нажмите
на фиксатор и одновременно
сместите штангу.
Максимальная нагрузка на настен‐
ные грузовые направляющие
составляет 100 даН/700 мм.
Удерживаемая нагрузка: 300 кг.
Штанга-ограничитель с
защитной сеткой
Штангу-ограничитель можно
прикрепить к верхним боковым
грузовым направляющим; штанга
фиксируется поворотом ручки.
Проследите, чтобы штанга-ограни‐
читель была полностью зафикси‐ рована.
После этого с помощью съемных крепежных проушин можно прикре‐
пить встроенную защитную сетку к
боковым и напольным грузовым
направляющим (см. иллюстра‐
цию).
Page 91 of 301

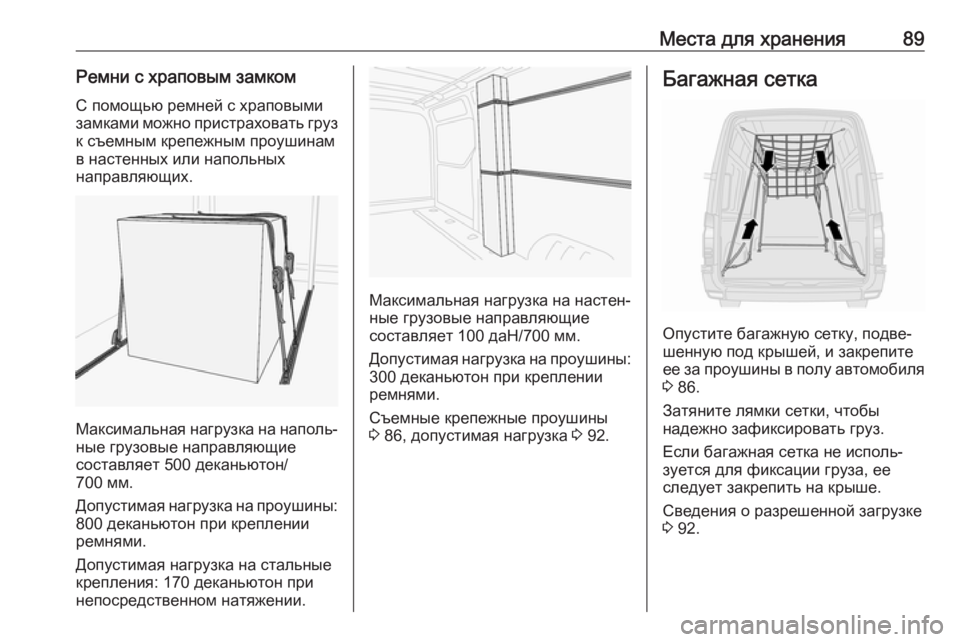

Места для хранения89Ремни с храповым замком
С помощью ремней с храповыми замками можно пристраховать груз к съемным крепежным проушинам
в настенных или напольных
направляющих.
Максимальная нагрузка на наполь‐ ные грузовые направляющие
составляет 500 деканьютон/
700 мм.
Допустимая нагрузка на проушины:
800 деканьютон при креплении
ремнями.
Допустимая нагрузка на стальные
крепления: 170 деканьютон при
непосредственном натяжении.
Максимальная нагрузка на настен‐
ные грузовые направляющие
составляет 100 даН/700 мм.
Допустимая нагрузка на проушины:
300 деканьютон при креплении
ремнями.
Съемные крепежные проушины
3 86, допустимая нагрузка 3 92.
Багажная сетка
Опустите багажную сетку, подве‐
шенную под крышей, и закрепите
ее за проушины в полу автомобиля 3 86.
Затяните лямки сетки, чтобы
надежно зафиксировать груз.
Если багажная сетка не исполь‐
зуется для фиксации груза, ее
следует закрепить на крыше.
Сведения о разрешенной загрузке
3 92.
Page 92 of 301

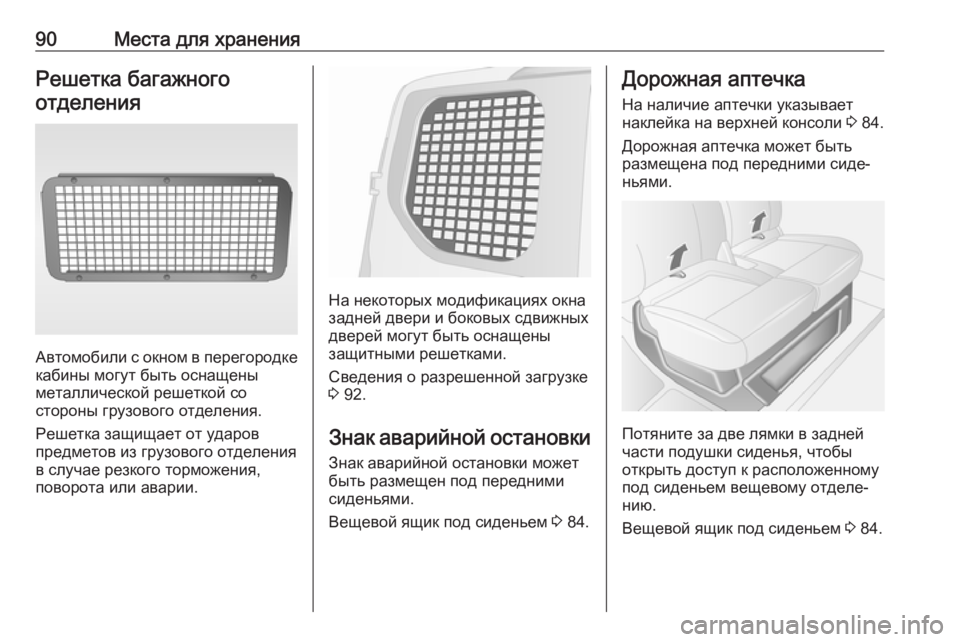

90Места для храненияРешетка багажногоотделения
Автомобили с окном в перегородке кабины могут быть оснащены
металлической решеткой со
стороны грузового отделения.
Решетка защищает от ударов
предметов из грузового отделения
в случае резкого торможения,
поворота или аварии.
На некоторых модификациях окна
задней двери и боковых сдвижных
дверей могут быть оснащены
защитными решетками.
Сведения о разрешенной загрузке
3 92.
Знак аварийной остановки
Знак аварийной остановки может
быть размещен под передними сиденьями.
Вещевой ящик под сиденьем 3 84.
Дорожная аптечка
На наличие аптечки указывает
наклейка на верхней консоли 3 84.
Дорожная аптечка может быть
размещена под передними сиде‐
ньями.
Потяните за две лямки в задней
части подушки сиденья, чтобы открыть доступ к расположенному
под сиденьем вещевому отделе‐
нию.
Вещевой ящик под сиденьем 3 84.
Page 93 of 301

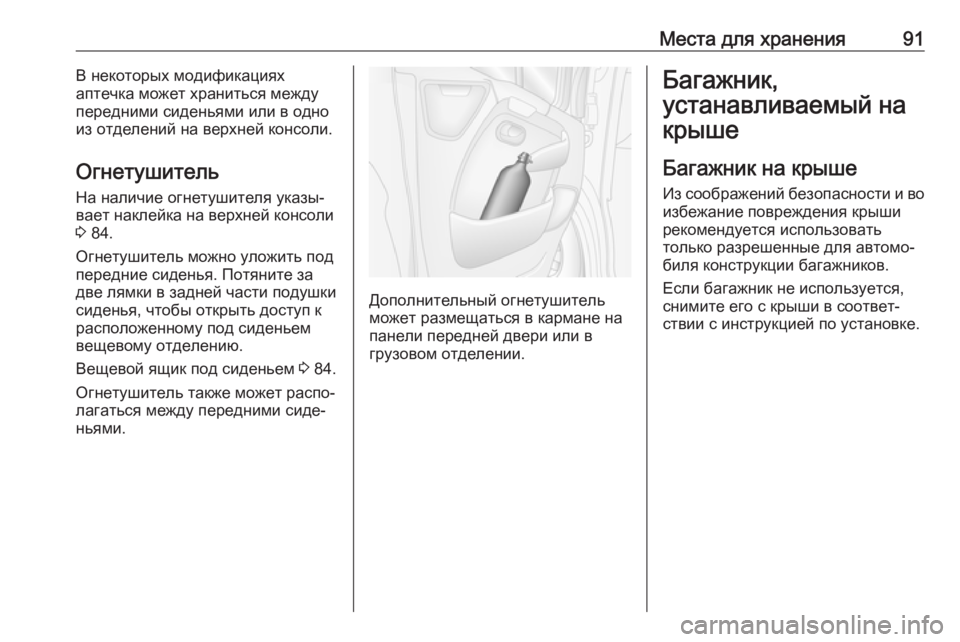

Места для хранения91В некоторых модификациях
аптечка может храниться между
передними сиденьями или в одно
из отделений на верхней консоли.
Огнетушитель
На наличие огнетушителя указы‐
вает наклейка на верхней консоли
3 84.
Огнетушитель можно уложить под
передние сиденья. Потяните за
две лямки в задней части подушки
сиденья, чтобы открыть доступ к
расположенному под сиденьем
вещевому отделению.
Вещевой ящик под сиденьем 3 84.
Огнетушитель также может распо‐
лагаться между передними сиде‐
ньями.
Дополнительный огнетушитель
может размещаться в кармане на
панели передней двери или в
грузовом отделении.
Багажник,
устанавливаемый на
крыше
Багажник на крыше Из соображений безопасности и во
избежание повреждения крыши
рекомендуется использовать
только разрешенные для автомо‐
биля конструкции багажников.
Если багажник не используется,
снимите его с крыши в соответ‐
ствии с инструкцией по установке.
Page 94 of 301

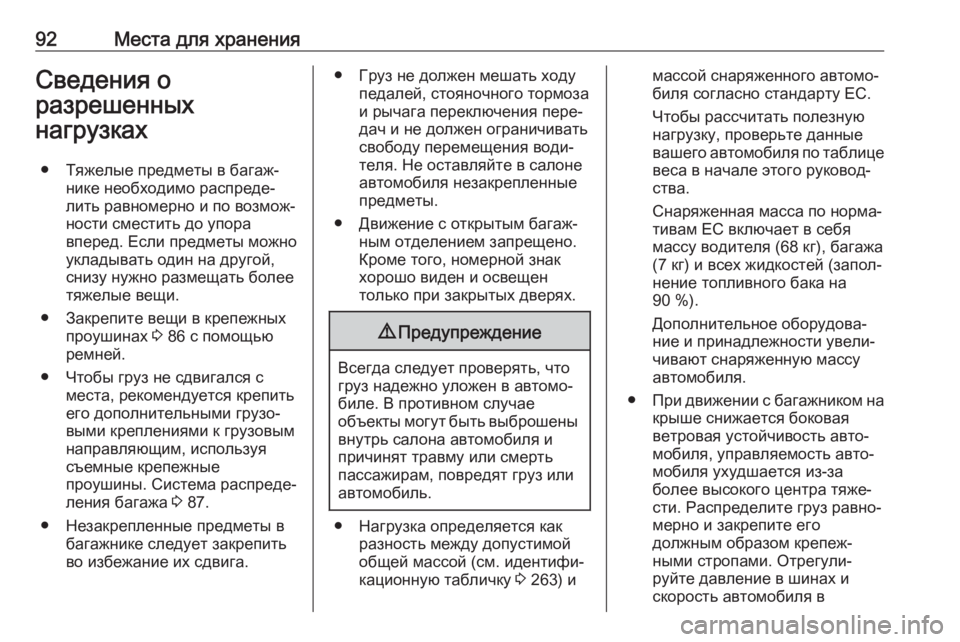

92Места для храненияСведения о
разрешенных
нагрузках
● Тяжелые предметы в багаж‐ нике необходимо распреде‐лить равномерно и по возмож‐ности сместить до упора
вперед. Если предметы можно
укладывать один на другой,
снизу нужно размещать более
тяжелые вещи.
● Закрепите вещи в крепежных проушинах 3 86 с помощью
ремней.
● Чтобы груз не сдвигался с места, рекомендуется крепить
его дополнительными грузо‐
выми креплениями к грузовым
направляющим, используя
съемные крепежные
проушины. Система распреде‐
ления багажа 3 87.
● Незакрепленные предметы в багажнике следует закрепить
во избежание их сдвига.● Груз не должен мешать ходу педалей, стояночного тормоза
и рычага переключения пере‐
дач и не должен ограничивать
свободу перемещения води‐
теля. Не оставляйте в салоне
автомобиля незакрепленные
предметы.
● Движение с открытым багаж‐ ным отделением запрещено.Кроме того, номерной знак
хорошо виден и освещен
только при закрытых дверях.9 Предупреждение
Всегда следует проверять, что
груз надежно уложен в автомо‐
биле. В противном случае
объекты могут быть выброшены внутрь салона автомобиля и
причинят травму или смерть
пассажирам, повредят груз или
автомобиль.
● Нагрузка определяется как разность между допустимой
общей массой (см. идентифи‐
кационную табличку 3 263) и
массой снаряженного автомо‐
биля согласно стандарту EC.
Чтобы рассчитать полезную
нагрузку, проверьте данные
вашего автомобиля по таблице веса в начале этого руковод‐
ства.
Снаряженная масса по норма‐
тивам ЕС включает в себя
массу водителя (68 кг), багажа
(7 кг) и всех жидкостей (запол‐
нение топливного бака на
90 %).
Дополнительное оборудова‐
ние и принадлежности увели‐ чивают снаряженную массу
автомобиля.
● При движении с багажником на
крыше снижается боковая
ветровая устойчивость авто‐
мобиля, управляемость авто‐
мобиля ухудшается из-за
более высокого центра тяже‐
сти. Распределите груз равно‐
мерно и закрепите его
должным образом крепеж‐
ными стропами. Отрегули‐
руйте давление в шинах и
скорость автомобиля в
Page 95 of 301

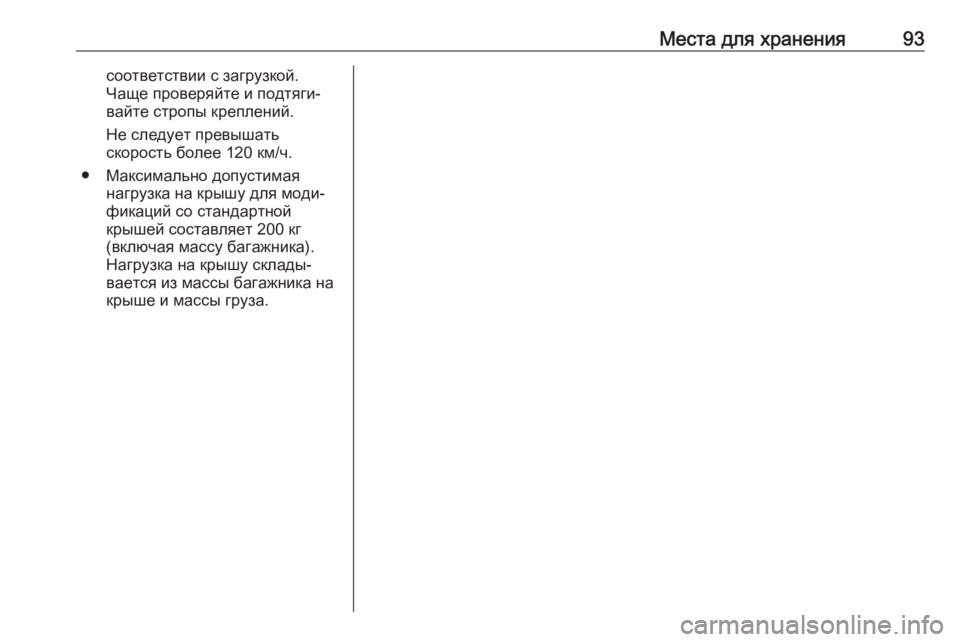

Места для хранения93соответствии с загрузкой.
Чаще проверяйте и подтяги‐
вайте стропы креплений.
Не следует превышать
скорость более 120 км/ч.
● Максимально допустимая нагрузка на крышу для моди‐
фикаций со стандартной
крышей составляет 200 кг
(включая массу багажника).
Нагрузка на крышу склады‐
вается из массы багажника на
крыше и массы груза.
Page 96 of 301

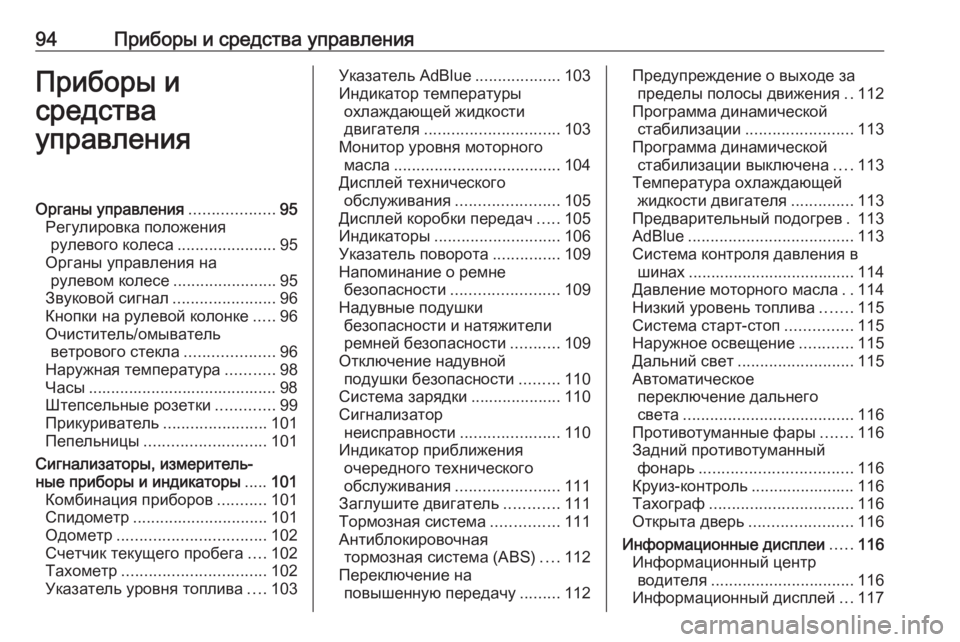

94Приборы и средства управленияПриборы и
средства
управленияОрганы управления ...................95
Регулировка положения рулевого колеса ......................95
Органы управления на рулевом колесе .......................95
Звуковой сигнал .......................96
Кнопки на рулевой колонке .....96
Очиститель/омыватель ветрового стекла ....................96
Наружная температура ...........98
Часы .......................................... 98
Штепсельные розетки .............99
Прикуриватель .......................101
Пепельницы ........................... 101
Сигнализаторы, измеритель‐ ные приборы и индикаторы .....101
Комбинация приборов ...........101
Спидометр .............................. 101
Одометр ................................. 102
Счетчик текущего пробега ....102
Тахометр ................................ 102
Указатель уровня топлива ....103Указатель AdBlue ...................103
Индикатор температуры охлаждающей жидкости
двигателя .............................. 103
Монитор уровня моторного масла ..................................... 104
Дисплей технического обслуживания .......................105
Дисплей коробки передач .....105
Индикаторы ............................ 106
Указатель поворота ...............109
Напоминание о ремне безопасности ........................ 109
Надувные подушки безопасности и натяжители
ремней безопасности ...........109
Отключение надувной подушки безопасности .........110
Система зарядки ....................110
Сигнализатор неисправности ......................110
Индикатор приближения очередного технического
обслуживания .......................111
Заглушите двигатель ............111
Тормозная система ...............111
Антиблокировочная тормозная система (ABS) ....112
Переключение на повышенную передачу .........112Предупреждение о выходе за
пределы полосы движения ..112
Программа динамической стабилизации ........................ 113
Программа динамической стабилизации выключена ....113
Температура охлаждающей жидкости двигателя ..............113
Предварительный подогрев . 113
AdBlue ..................................... 113
Система контроля давления в шинах ..................................... 114
Давление моторного масла ..114
Низкий уровень топлива .......115
Система старт-стоп ...............115
Наружное освещение ............115
Дальний свет .......................... 115
Автоматическое переключение дальнего
света ...................................... 116
Противотуманные фары .......116
Задний противотуманный фонарь .................................. 116
Круиз-контроль ....................... 116
Тахограф ................................ 116
Открыта дверь .......................116
Информационные дисплеи .....116
Информационный центр водителя ................................ 116
Информационный дисплей ...117
