Page 145 of 301
Климат-контроль143Для обеспечения эффективной
работы вспомогательного отопи‐
теля следует кратковременно
включать его раз в месяц.
Блоки управления
Включением и выключением
системы управляет таймер или
блок дистанционного управления,
они также используются для
программирования конкретных
моментов времени отъезда.

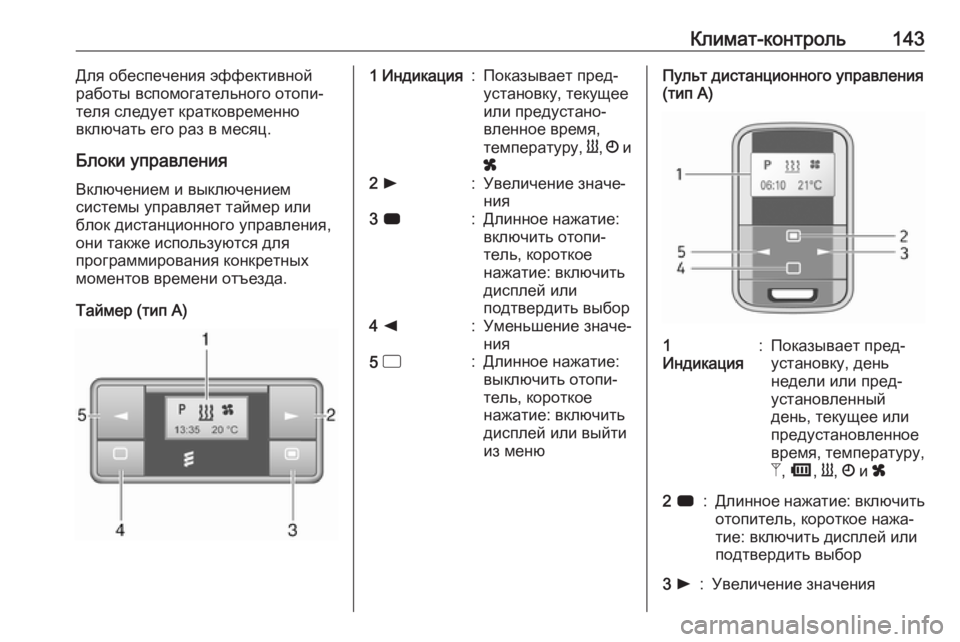

Таймер (тип A)1 Индикация:Показывает пред‐
установку, текущее
или предустано‐
вленное время,
температуру, Y, Ö и
x2 l:Увеличение значе‐
ния3 7:Длинное нажатие:
включить отопи‐
тель, короткое
нажатие: включить
дисплей или
подтвердить выбор4 k:Уменьшение значе‐
ния5 d:Длинное нажатие:
выключить отопи‐
тель, короткое
нажатие: включить
дисплей или выйти
из менюПульт дистанционного управления
(тип A)1
Индикация:Показывает пред‐
установку, день
недели или пред‐
установленный
день, текущее или
предустановленное
время, температуру,
Z , Ü , Y , Ö и x2 7:Длинное нажатие: включить
отопитель, короткое нажа‐
тие: включить дисплей или
подтвердить выбор3 l:Увеличение значения
Page 146 of 301

144Климат-контроль4 d:Длинное нажатие: выклю‐
чить отопитель, короткое
нажатие: включить дисплей
или выйти из меню5 k:Уменьшение значения
Если в течение десяти секунд не
нажато ни одной кнопки, дисплей
автоматически выключается.
Отображение ошибок пульта
дистанционного управления
(тип A)
INIT:автоматическое обна‐
ружение - подождите,
пока завершится авто‐
матическое обнаруже‐
ниеNO
SIGNAL:нет сигнала -
проверьте предохра‐
нитель обогревателяZ:слабый сигнал -
подойдите ближеÜ:батарея разряжена -
замените батареюY:неисправность обогре‐
вателя - обратитесь на
станцию техобслужи‐
ванияAdd,
AddE:система в режиме
обучения
Обучение пульта дистанционного
управления (тип A)
После повторного подключения
аккумуляторной батареи автомо‐
биля загорится светодиод на
приборной панели автомобиля, и
система автоматически сконфигу‐
рирует меню дистанционного
управления. Если мигает свето‐
диод, выберите Add или AddE и
подтвердите.
Можно также сконфигурировать
дополнительные блоки дистанци‐
онного управления. Необходимо
нажимать кнопку до тех пор, пока
светодиод не замигает, затем
включить пульт дистанционного
управления, выбрать операцию
Add и подтвердить ее.
Операция AddE осуществляет
обучение исключительно текущего
блока дистанционного управления
и блокирует все ранее сконфигури‐
рованные блоки. Операция Add
осуществляет обучение до четы‐
рех пультов дистанционного управ‐
ления, но в системе одновременно
может работать только один блок.

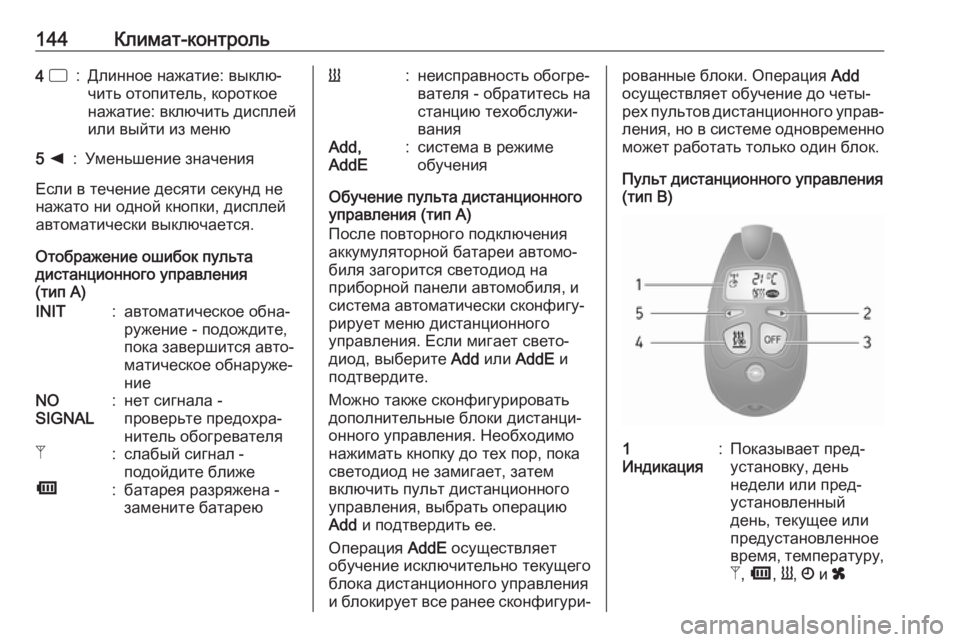

Пульт дистанционного управления
(тип B)1
Индикация:Показывает пред‐
установку, день
недели или пред‐
установленный
день, текущее или
предустановленное
время, температуру,
Z , Ü , Y , Ö и x
Page 147 of 301

Климат-контроль1452 l:Увеличение значения3 OFF:Выключить отопитель;
одновременное нажатие
Y и OFF - подтвердить
выбор4 Y:Включить отопитель; одно‐
временное нажатие Y и OFF
- подтвердить выбор5 k:Уменьшение значения
Если в течение 30 секунд не
нажато ни одной кнопки, дисплей
автоматически выключается.
9 Предупреждение
Во время заправки автомобиля
топливом следует выключить блок дистанционного управле‐
ния и отопитель!
Пульт дистанционного управления
имеет дальность действия
примерно 1000 метров. Дальность
может оказаться меньше вслед‐
ствие условий окружающей среды
и разрядки батарейки.
Отображение ошибок пульта
дистанционного управления
(тип B)Z:слабый сигнал,
измените положениеFAIL:ошибка передачи сигнала -
подойдите ближе или
проверьте предохранитель
отопителяÜ:батарея разряжена -
замените батарею
Обучение пульта дистанционного
управления (тип B)
Можно настроить до четырех
дополнительных пультов дистан‐
ционного управления. В процессе
дополнительного обучения самый
старый передатчик удаляется.
Снимите предохранитель отопи‐
теля на пять секунд и затем уста‐
новите обратно. Не позднее двух -
шести секунд нажмите ВЫКЛ на
одну секунду. Обучение завер‐
шено.
Если пульт дистанционного управ‐
ления давно не использовался,
нажмите кнопку ВЫКЛ шесть раз с
интервалами в две секунды, затем
нажмите и удерживайте еще на
две секунды, потом подождите
две минуты.
Ручное управление
В некоторых версиях дополнитель‐ ный отопитель также можно вклю‐
чить на время, равное последнему
времени включения или времени
включения по умолчанию 30 мин,
либо немедленно отключить при
помощи кнопки на панели прибо‐
ров. Светодиод в кнопке подтвер‐
ждает операцию.
Page 148 of 301

146Климат-контрольЗамена батареек
Замените батарейку, если даль‐
ность действия пульта дистанцион‐ ного управления уменьшается, или
если мигает символ, указывающий
разряд батарейки.
Откройте крышку и замените бата‐
рейку (тип A: CR 2430, тип B:
2CR 11108 или аналогичная);
проследите, чтобы новая бата‐
рейка была установлена
правильно, положительным ( <)
выводом к положительным контак‐
там. Надежно установить на место
крышку.
Батарейки следует утилизировать
в соответствии с нормами и прави‐ лами охраны окружающей среды.Не допускается утилизация бата‐
реек с обычным бытовым мусором.
Батарейки следует сдавать для
утилизации в специальных пунктах сбора.
Управление (тип A)
Обогрев Y
Выберите в строке меню операцию
Y и нажмите G для подтверждения.
На дисплее мигает предвари‐
тельно выбранная длительность
обогрева, например, L 30.
Заводом-изготовителем по умол‐
чанию установлено значение
30 минут.
Отрегулируйте длительность
обогрева с помощью k или l и
подтвердите. Можно задать значе‐ ние времени от десяти до
120 минут. Устанавливать время
работы отопителя следует, помня
о том, что работа отопителя сопро‐ вождается разрядом аккумуля‐
тора.
Для выключения снова выберите в строке меню Y и нажмите d.Вентиляция x
Выберите в строке меню операцию
x и нажмите G для подтвержде‐
ния.
Отрегулируйте длительность
вентиляции с помощью k или l и
подтвердите. Можно задать значе‐ ние времени от десяти до
120 минут. Устанавливать время
работы отопителя следует, помня
о том, что работа отопителя сопро‐
вождается разрядом аккумуля‐
тора.
Для выключения снова выберите в строке меню x и нажмите d.
Программирование P
Можно запрограммировать до 3
предварительно заданных значе‐ ний моментов времени отъезда, втечение одних суток или в течение
одной недели.
● Выберите в строке меню операцию P и нажмите G для
подтверждения.
● Выберите требуемый номер ячейки памяти P1, P2 или P3 и
подтвердите его.
Page 149 of 301

Климат-контроль147● Выбрать F и подтвердить
операцию.
● Выберите день недели или группу дней недели и подтвер‐
дите.
● Выбрать час и подтвердить его.
● Выбрать минуту и подтвердить
ее.
● Выбрать операцию Y или x и
подтвердить ее.
● Выберите операцию ECO или HIGH и подтвердите.
● Выберите длительность и подтвердите.
● Нажмите d для выхода.
Если необходимо, повторите
процедуру программирования для
других номеров ячеек памяти.
Чтобы активировать ячейку памяти с желаемым номером, выберите
P1 , P2 или P3, затем выберите On
и подтвердите.
Когда активирована программа, одновременно отображаются P и
Y .Чтобы деактивировать ячейку
памяти, выберите P1, P2 или P3,
затем выберите Off и подтвердите.
Через пять минут после истечения
запрограммированного момента
времени отъезда обогрев прекра‐
щается автоматически.
Примечание
В состав системы дистанционного управления входит датчик темпе‐
ратуры, который вычисляет время работы в соответствии с темпера‐ турой наружного воздуха и
требуемым уровнем обогрева
(ECO или HIGH). Система запу‐
скается автоматически в проме‐
жутке от пяти до 60 минут перед
запрограммированным временем
отъезда.
Настройка дня недели и
времени Þ
Если аккумуляторная батарея
отсоединяется или же ее напряже‐
ние значительно снижается,
требуется выполнить сброс
устройства.● Выбрать в строке меню опера‐ цию F и подтвердить ее.
● Выбрать в строке меню опера‐ цию Þ и подтвердить ее.
● С помощью k или l задайте
значение часов и подтвердите.
● С помощью k или l задайте
значение минут и подтвердите.
● Нажмите d для выхода.
● Выбрать в строке меню опера‐ цию F и подтвердить ее.
● Выбрать в строке меню опера‐ цию Mo и подтвердить ее.
● С помощью k или l задайте
день недели и подтвердите.
● Нажмите d для выхода.
Уровень обогрева
Для запрограммированных момен‐
тов времени отъезда можно задать
предпочтительный уровень
обогрева ECO или HIGH.
● Выбрать в строке меню опера‐ цию Y и подтвердить ее.
● Выберите операцию ECO или HIGH и подтвердите.
● Нажмите d для выхода.
Page 150 of 301

148Климат-контрольУправление (тип B)
Отопление Y или вентиляция x
Выберите режим работы Y или x,
если необходимо.
● Нажмите l три раза.
● Нажмите Y и ВЫКЛ одновре‐
менно, начнет мигать Y или x.
● С помощью k или l выберите
Y или x.
● Нажмите Y и ВЫКЛ одновре‐
менно для подтверждения.
Чтобы включить, нажмите Y на
одну секунду. Предустановленная
длительность обогрева, например,
30 . Заводом-изготовителем по
умолчанию установлено значение
30 минут.
Длительность включения отопле‐
ния можно регулировать с шагом
десять минут. Устанавливать
время работы отопителя следует,
помня о том, что работа отопителя
сопровождается разрядом аккуму‐
лятора.● Нажмите l четыре раза.
● Нажмите Y и ВЫКЛ одновре‐
менно, начнет мигать Y / x.
● С помощью k или l выберите
нужную длительность отопле‐
ния.
● Нажмите Y и ВЫКЛ одновре‐
менно для подтверждения.
Чтобы отключить, нажмите ВЫКЛ.
Программирование y
Система вычисляет время работы отопителя в зависимости от темпе‐
ратуры внутри автомобиля.
● Дважды нажмите k.
● Нажмите Y и ВЫКЛ одновре‐
менно, начнет мигать y.
● С помощью k или l выберите
время отправления.
● Нажмите Y и ВЫКЛ одновре‐
менно для подтверждения.
Чтобы включить, нажмите Y на
одну секунду; появится индикация HTM .Обогрев прекращается автомати‐
чески после запрограммирован‐
ного времени отправления; его
также можно выключить вручную.
● Дважды нажмите k.
● Нажмите ВЫКЛ на
одну секунду, HTM погаснет.
Настройка времени
Если аккумуляторная батарея
отсоединяется или же ее напряже‐
ние значительно снижается, необ‐
ходимо установить время заново.
● Нажмите один раз l.
● Нажмите Y и ВЫКЛ одновре‐
менно, начнет мигать Ö.
● С помощью k или l устано‐
вите время.
● Нажмите Y и ВЫКЛ одновре‐
менно для подтверждения.
Уровень обогрева
Для запрограммированных момен‐
тов времени отъезда можно задать предпочтительный уровень
обогрева от C1 до C5.
Page 151 of 301
Климат-контроль149● Нажмите k три раза.
● Нажмите Y и ВЫКЛ одновре‐
менно, начнет мигать Y.
● С помощью k или l устано‐
вите уровень нагрева.
● Нажмите Y и ВЫКЛ одновре‐
менно для подтверждения.
Чтобы вывести температуру в
салоне, дважды нажмите l.Вентиляционные
отверстия
Регулируемые решетки вентиляционныхотверстий
Чтобы испаритель не обмерзал из- за недостаточного потока воздуха,
при включенном охлаждении
должно быть открыто хотя бы одно
вентиляционное отверстие.
Центральные рефлекторы
обдуваНажмите на створки сопла, чтобы
открыть его.
Направьте поток воздуха, вращая
вентиляционную решетку.
Нажмите на створки сопла, чтобы
закрыть его.
Боковые рефлекторы обдува
Нажмите на створки сопла, чтобы
открыть его.
Направьте поток воздуха, вращая
вентиляционную решетку.
В зависимости от положения регу‐
лятора температуры воздух будет
направляться в автомобиль через боковые сопла обдува.
Page 152 of 301
150Климат-контроль9Предупреждение
Не прикрепляйте к шторкам
дефлекторов обдува никаких
посторонних предметов. В
случае аварии они могут стать
причиной травмирования или
повреждений.
Combi
Регулируемые сопла вентиляции
могут располагаться и на потолоч‐
ных консолях. Чтобы открыть
сопло вентиляции, на него необхо‐
димо нажать. Изменить направле‐
ние потока воздуха можно враще‐
нием сопла.
Микроавтобус
Регулируемые сопла вентиляции
могут располагаться и на потолоч‐
ных консолях над сиденьями.
Поверните ручку регулятора,
чтобы увеличить или уменьшить
подачу воздуха над соответствую‐
щим сиденьем.
Неподвижные
вентиляционныеотверстия
Дополнительные вентиляционные отверстия установлены под ветро‐
вым стеклом и дверными стеклами, а также в нише для ног.
Охладитель перчаточногоящика
Кондиционер также обеспечивает охлаждение содержимого перча‐
точного ящика.
