2017.5 OPEL KARL Manual de Instrucciones (in Spanish)

Asientos, sistemas de seguridad47Si es necesario desmonte el reposa‐
cabezas antes de montar un sistema
de retención infantil.
Los niños deben entrar y salir del
vehículo siempre por el lado opuesto
al del tráfico.
Cuando no se use el sistema de
retención infantil, asegúrelo con un cinturón de seguridad o desmóntelo
del vehículo.
Los sistemas de retención infantil
podrían fijarse con soportes de
montaje ISOFIX, anclaje si está
disponible, y/o un cinturón de seguri‐
dad de tres puntos. Consulte las
tablas siguientes.
Nota
No pegue nada en los sistemas de
retención infantil ni los tape con
ningún otro material.
Un sistema de retención infantil que
haya sido sometido a tensión en un
accidente debe sustituirse.

48Asientos, sistemas de seguridadPosiciones de montaje del sistema de retención infantil
Opciones permitidas par fijar un sistema de retención infantil con un cinturón de seguridad de tres puntos
Clase de peso
En el asiento del acompañanteEn los asientos exteriores traserosEn el asiento centraltraseroairbag activadoairbag desactivadoGrupo 0: hasta 10 kgXU1U2XGrupo 0+: hasta 13 kgXU1U 2XGrupo I: de 9 a 18 kgXU 1U2, 3XGrupo II: de 15 a 25 kgXXU 2, 3XGrupo III: de 22 a 36 kgXXU2, 3XU:adecuado para uso universal en combinación con un cinturón de seguridad de tres puntosX:no se permiten sistemas de retención infantil en esta clase de peso1:ajuste el respaldo del asiento tan cerca como sea posible de la posición vertical para asegurar que el cinturón avanza
desde el punto de anclaje superior2:mueva el asiento del conductor y/o acompañante hacia delante y ajuste el respaldo del asiento todo lo necesario hasta la posición vertical para garantizar que el sistema de retención infantil no tenga interferencia alguna con el
respaldo del asiento delantero.3:ajuste el reposacabezas correspondiente según sea necesario o extráigalo si corresponde.

Asientos, sistemas de seguridad49Opciones permitidas para el montaje de un sistema de retención infantil ISOFIXClase de pesoClase detamañoFijaciónEn el asiento del acompañanteEn los asientos
exteriores traserosEn el asiento
central traseroGrupo 0: hasta 10 kgFISO/L1XXXGISO/L2XXXEISO/R1XIL 1XGrupo 0+: hasta 13 kgEISO/R1XIL1XDISO/R2XIL1XCISO/R3XIL1XGrupo I: de 9 a 18 kgDISO/R2XIL1,2XCISO/R3XIL1,2XBISO/F2XIL, IUF 1,2XB1ISO/F2XXIL, IUF1,2XAISO/F3XIL, IUF 1,2XGrupo II: de 15 a 25 kgXIL1,2XGrupo III: de 22 a 36 kgXIL1,2X

50Asientos, sistemas de seguridadIL:adecuada para sistemas de retención infantil ISOFIX de las categorías "específica del vehículo", "limitada" o"semiuniversal". El sistema de retención ISOFIX debe estar homologado para el tipo de vehículo específico
(consulte la lista de tipos de vehículo del sistema de retención infantil)IUF:adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados
para su uso en esta clase de pesoX:ningún sistema de retención infantil ISOFIX homologado para esta clase de peso1:solo se aplica al asiento trasero exterior del lado del acompañante con la posición más avanzada y el respaldo
vertical.2:ajuste el reposacabezas correspondiente según sea necesario o extráigalo si corresponde.
Nota
Mueva el asiento del conductor y/o acompañante hacia delante y ajuste la inclinación del respaldo todo lo necesario
hasta una posición vertical para garantizar que el sistema de retención infantil no tenga interferencias con el respaldo
del asiento delantero.
Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3:sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de peso
de 9 a 18 kgB - ISO/F2:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kgB1 - ISO/F2X:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de 9 a 18 kgC - ISO/R3:sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de pesohasta 18 kgD - ISO/R2:sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta 18 kgE - ISO/R1:sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta
13 kg

Asientos, sistemas de seguridad51F - ISO/L1:portabebés orientado hacia el lado izquierdo para niños pequeños en la clase de peso de hasta10 kgG - ISO/L2:portabebés orientado hacia el lado derecho para niños pequeños en la clase de peso de hasta 10 kg.

52Asientos, sistemas de seguridadSistemas de retencióninfantil ISOFIX
Fije los sistemas de seguridad infantil ISOFIX homologados para el
vehículo a los soportes de montaje
ISOFIX. Las posiciones específicas
del vehículo para los sistemas de
retención infantil ISOFIX están
marcadas mediante IL en la tabla.
Los soportes de montaje ISOFIX de
los asientos traseros se indican
mediante el logotipo ISOFIX en el
respaldo.
Las posiciones de la categoría
universal para los sistemas de reten‐
ción infantil ISOFIX están marcadas mediante "IUF" en la tabla.
Si es necesario, desmonte el reposa‐ cabezas antes de montar un sistema
de retención infantil 3 33.
Guíe, sujete y ajuste la correa supe‐
rior conforme a las instrucciones del
asiento infantil.
Argollas de fijación de los anclajes
El vehículo tiene dos argollas de fija‐
ción en la parte posterior de los asien‐
tos traseros.
Las argollas de fijación para el
anclaje superior están marcadas con el símbolo : para el asiento infantil.
Además del soporte de montaje
ISOFIX, fije la correa del
anclaje superior a las argollas de fija‐
ción para el anclaje superior.
Guíe, sujete y ajuste la correa supe‐
rior conforme a las instrucciones del
asiento infantil.
Las posiciones de la categoría
universal para los sistemas de reten‐
ción infantil ISOFIX están marcadas
mediante IUF en la tabla.
Si es necesario, desmonte el reposa‐ cabezas antes de montar un sistema
de retención infantil 3 33.

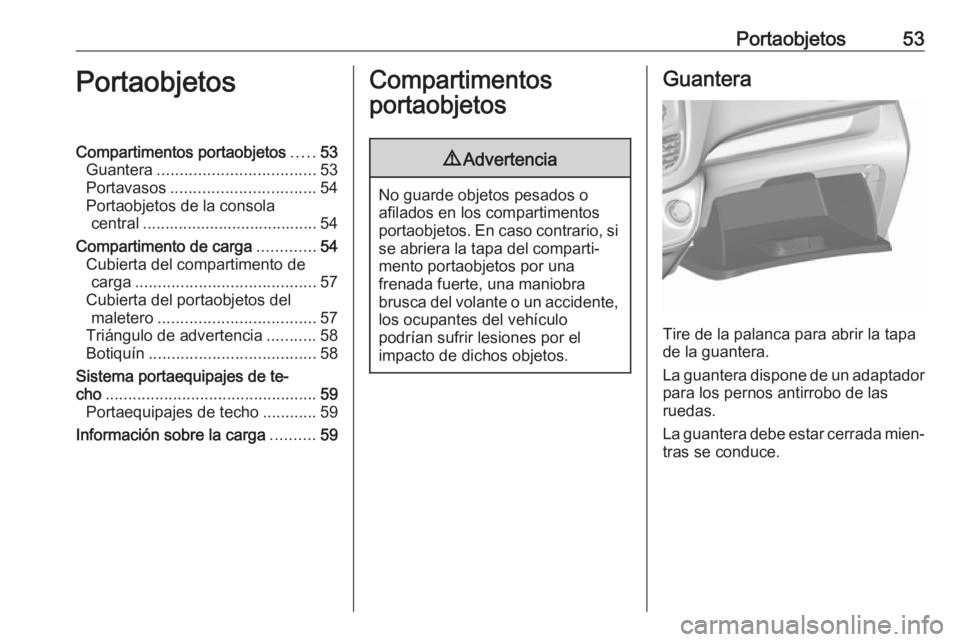

Portaobjetos53PortaobjetosCompartimentos portaobjetos.....53
Guantera ................................... 53
Portavasos ................................ 54
Portaobjetos de la consola central ....................................... 54
Compartimento de carga .............54
Cubierta del compartimento de carga ........................................ 57
Cubierta del portaobjetos del maletero ................................... 57
Triángulo de advertencia ...........58
Botiquín ..................................... 58
Sistema portaequipajes de te‐ cho ............................................... 59
Portaequipajes de techo ............59
Información sobre la carga ..........59Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o
afilados en los compartimentos
portaobjetos. En caso contrario, si
se abriera la tapa del comparti‐
mento portaobjetos por una
frenada fuerte, una maniobra
brusca del volante o un accidente, los ocupantes del vehículo
podrían sufrir lesiones por el
impacto de dichos objetos.
Guantera
Tire de la palanca para abrir la tapa
de la guantera.
La guantera dispone de un adaptador para los pernos antirrobo de las
ruedas.
La guantera debe estar cerrada mien‐
tras se conduce.

54PortaobjetosPortavasos
Los portavasos están situados en la
consola central.
Portaobjetos de la consola
central
El portaobjetos se utiliza para guar‐
dar artículos pequeños.
Compartimento de
carga
Ampliación del compartimento de
cargaAtención
Primero despliegue la banqueta
del asiento trasero antes de plegar el respaldo del asiento trasero.
Si no lo hace, podría dañar el
asiento trasero.
Nota
Para garantizar que hay suficiente
espacio para proceder con el cojín
del asiento trasero, deslice los
asientos delanteros hacia adelante
y desplace el respaldo a su posición
vertical.
