Cuidado del vehículo159Luz de la matrícula
1. Desenrosque los dos tornillos.
2. Extraiga la caja de la bombilla hacia abajo, sin tirar del cable.
Gire el portalámparas en sentido
antihorario para desenclavar.
3. Retire la bombilla del portalámpa‐
ras y sustitúyala.
4. Inserte el portalámparas en el alojamiento de la bombilla y gire
en sentido horario.
5. Inserte la caja de la bombilla y fíjela usando un destornillador.
Luces interiores
Luz de cortesía, luces de lectura 1. Para desmontar, utilice un destor‐
nillador de punta plana y haga
palanca en el lado contrario al del interruptor. (Tenga cuidado de nohacer arañazos.)
2. Desmonte la bombilla.
3. Sustituya la bombilla.
4. Vuelva a montar el conjunto de la
lámpara.
Luz del compartimento de carga
1. Extraiga la lámpara haciendo palanca con un destornillador.
2. Desmonte la bombilla.
3. Inserte la bombilla nueva.
4. Monte la lámpara.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un
taller.

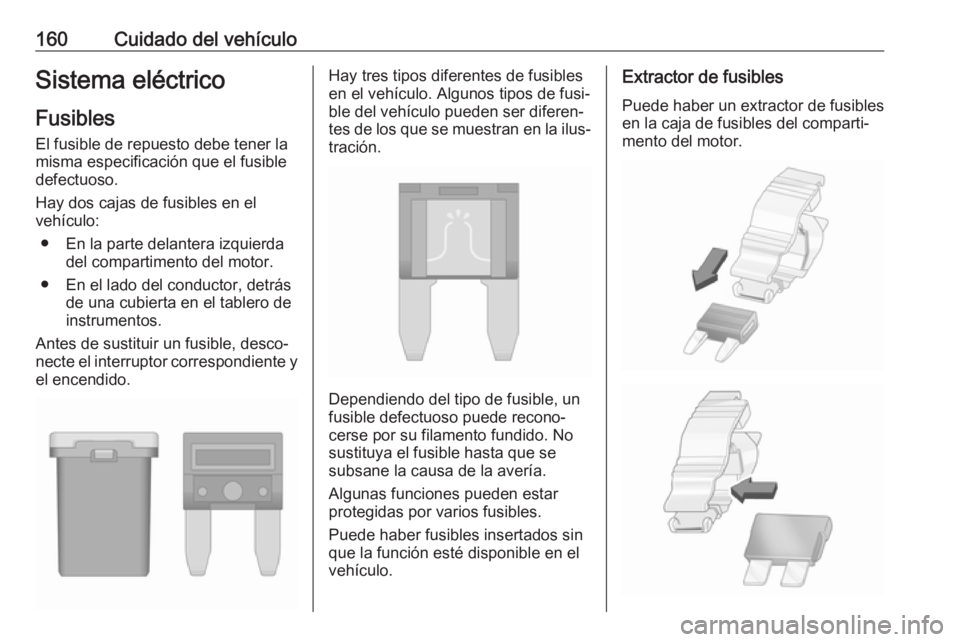

160Cuidado del vehículoSistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el
vehículo:
● En la parte delantera izquierda del compartimento del motor.
● En el lado del conductor, detrás de una cubierta en el tablero de
instrumentos.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.Hay tres tipos diferentes de fusibles
en el vehículo. Algunos tipos de fusi‐
ble del vehículo pueden ser diferen‐
tes de los que se muestran en la ilus‐ tración.
Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se
subsane la causa de la avería.
Algunas funciones pueden estar protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.

Cuidado del vehículo161
Coloque el extractor de fusibles en la
parte superior de los diversos tipos de
fusibles correspondiente y extraiga el fusible.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa, levántela y retí‐
rela.

162Cuidado del vehículoN.ºCircuito1Portón trasero2–3Luneta térmica trasera4Retrovisor exterior térmico5Techo solar6Módulo de control del cambio7Módulo de control del motor8–9ABS10Módulo de control de la carro‐
cería, tensión11Cámara retrovisora12–13–14Módulo de control del motor/
Módulo de control del cambio15Sistema de inyección/Motor de
arranqueN.ºCircuito16Bomba de combustible17Módulo de control del motor118Módulo de control del motor219Sistema de inyección/Encen‐
dido20Sistema de aire acondicionado21Sensor de la batería22Bloqueo de la columna de direc‐
ción electrónico23Ventilador de refrigeración, baja24–25Interruptor del retrovisor exterior26Módulo de control del motor/
Módulo de cambio manual auto‐ matizado27Sistema de combustible28Sistema de frenos29Detección de ocupación del
asientoN.ºCircuito30Regulación del alcance de los
faros31Bocina32Faros antiniebla33Luz de carretera izquierda34Luz de carretera derecha35–36Limpialuneta37Luz de giro izquierda38Sistema lavaparabrisas39Luz de giro derecha40–41–42Motor de arranque 243Tablero de instrumentos44Cambio manual automatizado,
convertidor CC-CC45Motor de arranque 1

Cuidado del vehículo163N.ºCircuito46ABS47Ventilador de refrigeración, alta48Limpiaparabrisas49Módulo de control de la carro‐
cería/Alimentación eléctrica de
reserva
Después de cambiar los fusibles
defectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero
de instrumentos
La caja de fusibles está situada en el lado del conductor detrás de una
cubierta del tablero de instrumentos.
Para abrir el compartimento,
comprima las lengüetas de bloqueo,
pliegue la cubierta y extraiga.

164Cuidado del vehículoN.ºCircuito1Onstar2Sistema de aire acondicionado3Cuadro de instrumentos4Módulo de control del cambio5Infoentretenimiento6–7Asistente de aparcamiento
trasero8Conexión de diagnosis9Bloqueo de la columna de direc‐
ción electrónico10Módulo de detección y diagnós‐
tico11Transformador de CC12–13–14Módulo de alimentación lineal15Sistema de cierre centralizado/
Sistema de encendidoN.ºCircuito16Sistema de encendido17–18Cuadro de instrumentos19–20Regulación del alcance de los
faros21Elevalunas eléctricos, delan‐
teros22Elevalunas eléctricos, traseros23–24Módulo de cambio manual auto‐
matizado25Toma de corriente auxiliar26Techo solar27–28Módulo de control de la carro‐
cería 829Módulo de control de la carro‐
cería 7N.ºCircuito30Módulo de control de la carro‐
cería 631Módulo de control de la carro‐
cería 532Módulo de control de la carro‐
cería 433Módulo de control de la carro‐
cería 334Módulo de control de la carro‐
cería 235Módulo de control de la carro‐
cería 136–37LED de mando en el volante38–39Logística/Transformador de CC40Elevalunas eléctrico, conductor41Ventilador42Calefacción del asiento, delan‐
tero

Cuidado del vehículo165N.ºCircuito43Módulo de aire acondicionado44Volante térmico45–Herramientas del
vehículo
Herramientas Vehículos con juego de
reparación de neumáticos
Las herramientas del vehículo están
en el compartimento debajo de la
cubierta del piso en el compartimento
de carga, junto con el juego de repa‐
ración de neumáticos.
Vehículos con rueda de repuesto
El gato y las herramientas del
vehículo se encuentran en el compar‐
timento de carga.

166Cuidado del vehículoLlantas y neumáticosEstado de los neumáticos, estado
de las llantas
Conduzca lentamente sobre los
bordillos y, si es posible, en ángulo
recto. Rodar sobre superficies con
bordes agudos puede dañar los
neumáticos y las llantas. Al aparcar,
no aprisione los neumáticos contra el
bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a la ayuda de un taller.
Recomendamos no cambiar las
ruedas delanteras por las traseras y
viceversa, ya que podría afectar a la
estabilidad del vehículo. Utilice siem‐
pre los neumáticos menos desgasta‐
dos en el eje trasero.
Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas infe‐ riores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo
visual del conductor.
Designaciones de losneumáticos
P. ej., 195/55 R 16 95 H195:anchura del neumático, en mm55:relación de sección (altura del
neumático respecto a la
anchura) en %R:tipo de correa: RadialRF:tipo: RunFlat16:diámetro de la llanta, en pulga‐ das91:índice de carga; p. ej., 91 es
equivalente a 615 kgH:letra del código de velocidad
Letra del código de velocidad:
Q:hasta 160 km/hS:hasta 180 km/hT:hasta 190 km/hH:hasta 210 km/hV:hasta 240 km/hW:hasta 270 km/hSeleccione un neumático apropiado
para la velocidad máxima de su
vehículo.
La velocidad máxima se consigue
con el peso en vacío con conductor
(75 kg) más 125 kg de carga útil. El
uso de equipo opcional podría reducir la velocidad máxima del vehículo.
Prestaciones 3 197.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de
rodadura deben montarse de manera
que giren en la dirección correcta. La
dirección de rodadura correcta se
indica mediante un símbolo (p. ej.,
una flecha) en el flanco.
Presión de los neumáticos Compruebe la presión de los neumá‐
ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo.
No olvide la rueda de repuesto.
Esto es aplicable también a los vehí‐
culos con sistema de control de
presión de los neumáticos.
