2017.5 OPEL INSIGNIA BREAK Omaniku käsiraamat (in Estonian)

Näidikud ja juhtseadised103Infonäidikud
Juhi infokeskus
Juhi infokeskus asub näidikuplokis.
Olenevalt versioonist ja näidikuplokist on juhiinfokeskus saadaval põhi-,kesk- või kõrgtaseme ekraanina.
Juhi infokeskus näitab varustusest
sõltuvalt järgmist teavet:
● üldist ja päevasõidumõõdikut
● sõiduki teave ja seaded
● sõidu/kütuse teave
● sõitmise ökonoomsusteave
● juhi abisüsteemi hoiatused
● hoiatusteated
● audio- ja Infotainmenti teavet
● telefoniteavet
● navigatsiooniteavetPõhitaseme ekraan
Sõltuvalt versioonist valitakse
põhitaseme ekraanil
menüüleheküljed, kui vajutada:
● MENU suunatulede hooval
või
● è ja å roolil.
Ekraani ülemisel real kuvatakse
järgmised peamenüü sümbolid:
● Päevasõidumõõdiku/kütuse teave, kuvatakse ; valimisel
(vt kirjeldust allpool).
● Sõiduki teave, kuvatakse ?
valimisel (vt kirjeldust allpool).
● Ökonoomsusteave, kuvatakse @ valimisel (vt kirjeldust
allpool).
Osa kuvatavatest funktsioonidest
erineb olenevalt sellest, kas sõiduk sõidab või seisab. Osa funktsioone
on saadaval ainult sõidu ajal.

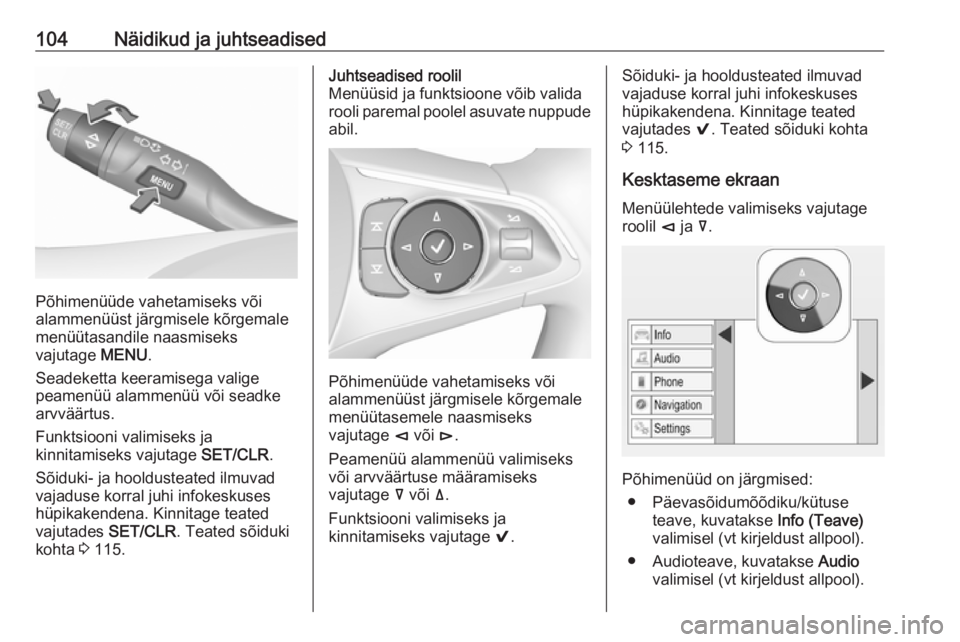

Menüüde ja funktsioonide valikSuunatulede hoob nupuga MENU Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.

104Näidikud ja juhtseadised
Põhimenüüde vahetamiseks või
alammenüüst järgmisele kõrgemale
menüütasandile naasmiseks
vajutage MENU.
Seadeketta keeramisega valige
peamenüü alammenüü või seadke
arvväärtus.
Funktsiooni valimiseks ja
kinnitamiseks vajutage SET/CLR.
Sõiduki- ja hooldusteated ilmuvad
vajaduse korral juhi infokeskuses
hüpikakendena. Kinnitage teated
vajutades SET/CLR. Teated sõiduki
kohta 3 115.
Juhtseadised roolil
Menüüsid ja funktsioone võib valida
rooli paremal poolel asuvate nuppude
abil.
Põhimenüüde vahetamiseks või
alammenüüst järgmisele kõrgemale
menüütasemele naasmiseks
vajutage è või é.
Peamenüü alammenüü valimiseks
või arvväärtuse määramiseks
vajutage å või ä.
Funktsiooni valimiseks ja
kinnitamiseks vajutage 9.
Sõiduki- ja hooldusteated ilmuvad
vajaduse korral juhi infokeskuses
hüpikakendena. Kinnitage teated
vajutades 9. Teated sõiduki kohta
3 115.
Kesktaseme ekraan
Menüülehtede valimiseks vajutage
roolil è ja å.
Põhimenüüd on järgmised:
● Päevasõidumõõdiku/kütuse teave, kuvatakse Info (Teave)
valimisel (vt kirjeldust allpool).
● Audioteave, kuvatakse Audio
valimisel (vt kirjeldust allpool).

Näidikud ja juhtseadised105●Telefoni teave, kuvatakse Phone
(Telefon) valimisel (vt kirjeldust
allpool).
● Navigatsiooniteave, kuvatakse Navigation (Navigeerimine)
valimisel (vt kirjeldust allpool).
● Sõiduki teave, kuvatakse Options (Suvandid) valimisel (vt
kirjeldust allpool).
Mõned kuvatavatest funktsioonidest
erinevad sõitva ja paigalseisva
sõiduki korral ning mõned
funktsioonid on aktiivsed ainult
sõitmisel.
Menüüde ja funktsioonide valik
Menüüsid ja funktsioone võib valida
rooli paremal poolel asuvate nuppude
abil.
Peamenüü lehe avamiseks vajutage
è .
Valige ä või å abil peamenüü.
Kinnitage peamenüü lehte 9 abil.
Kui peamenüü leht on valitud,
vajutage alamlehtede valimiseks ä
või å.
Valitud alamlehel järgmise kausta avamiseks vajutage é.
Funktsioonide valimiseks või
vajaduse korral arvväärtuse
seadmiseks vajutage ä või å.
Funktsiooni valimiseks ja
kinnitamiseks vajutage 9.
Kui peamenüü leht on valitud,
salvestub see valik mällu kuni mõne
teise peamenüü lehe valimiseni.
Alamlehekülgede muutmiseks
vajutage nuppu å või ä.
Sõiduki- ja hooldusteated ilmuvad
vajaduse korral juhi infokeskuses
hüpikakendena. Kinnitage teated
vajutades 9. Teated sõiduki kohta
3 115.
Kõrgtaseme ekraan Menüülehtede valimiseks vajutage
roolil è ja å.

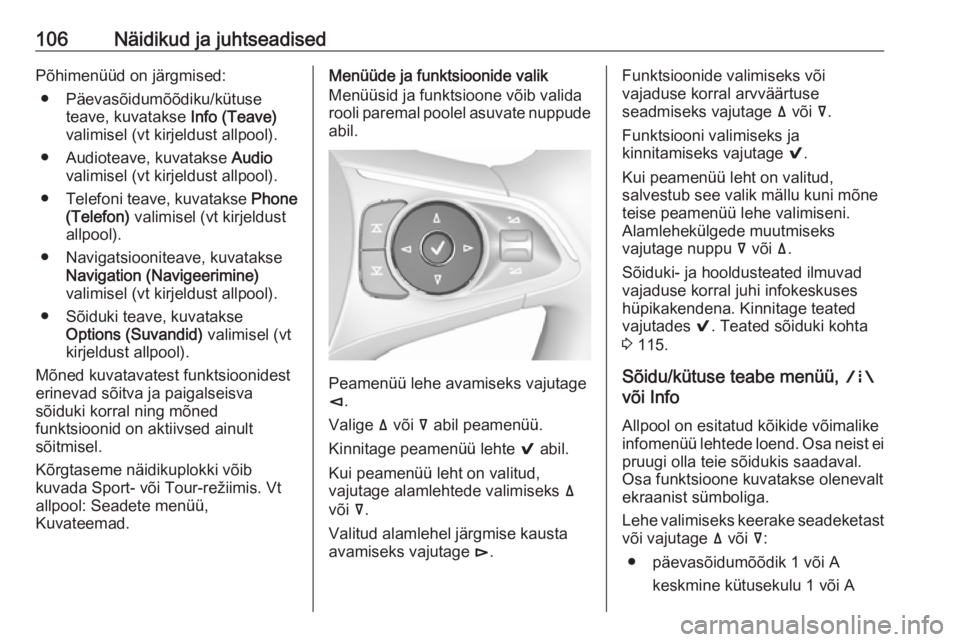

106Näidikud ja juhtseadisedPõhimenüüd on järgmised:● Päevasõidumõõdiku/kütuse teave, kuvatakse Info (Teave)
valimisel (vt kirjeldust allpool).
● Audioteave, kuvatakse Audio
valimisel (vt kirjeldust allpool).
● Telefoni teave, kuvatakse Phone
(Telefon) valimisel (vt kirjeldust
allpool).
● Navigatsiooniteave, kuvatakse Navigation (Navigeerimine)
valimisel (vt kirjeldust allpool).
● Sõiduki teave, kuvatakse Options (Suvandid) valimisel (vt
kirjeldust allpool).
Mõned kuvatavatest funktsioonidest
erinevad sõitva ja paigalseisva
sõiduki korral ning mõned
funktsioonid on aktiivsed ainult
sõitmisel.
Kõrgtaseme näidikuplokki võib
kuvada Sport- või Tour-režiimis. Vt allpool: Seadete menüü,
Kuvateemad.Menüüde ja funktsioonide valik
Menüüsid ja funktsioone võib valida
rooli paremal poolel asuvate nuppude
abil.
Peamenüü lehe avamiseks vajutage
è .
Valige ä või å abil peamenüü.
Kinnitage peamenüü lehte 9 abil.
Kui peamenüü leht on valitud,
vajutage alamlehtede valimiseks ä
või å.
Valitud alamlehel järgmise kausta
avamiseks vajutage é.
Funktsioonide valimiseks või
vajaduse korral arvväärtuse
seadmiseks vajutage ä või å.
Funktsiooni valimiseks ja
kinnitamiseks vajutage 9.
Kui peamenüü leht on valitud,
salvestub see valik mällu kuni mõne
teise peamenüü lehe valimiseni.
Alamlehekülgede muutmiseks
vajutage nuppu å või ä.
Sõiduki- ja hooldusteated ilmuvad
vajaduse korral juhi infokeskuses
hüpikakendena. Kinnitage teated
vajutades 9. Teated sõiduki kohta
3 115.
Sõidu/kütuse teabe menüü, ;
või Info
Allpool on esitatud kõikide võimalikeinfomenüü lehtede loend. Osa neist ei
pruugi olla teie sõidukis saadaval. Osa funktsioone kuvatakse olenevalt
ekraanist sümboliga.
Lehe valimiseks keerake seadeketast
või vajutage ä või å:
● päevasõidumõõdik 1 või A keskmine kütusekulu 1 või A

Näidikud ja juhtseadised107keskmine kiirus 1 või A
● päevasõidumõõdik 2 või B keskmine kütusekulu 2 või B
keskmine kiirus 2 või B
● numbriline kiirus
● sõiduulatus
● hetke kütusekulu
● õli järelejäänud kasutusiga
● rehvirõhk
● stopper
● liiklusmärgiabi
● pikivahe
● tühi lehekülg
Põhitaseme ekraanil kuvatakse lehed
Õli järelejäänud tööiga, Rehvirõhk,
Liiklusmärgiabi ja Eesmise
vahekauguse näit Sõiduki teabe
menüüs, valige ? nuppu MENU
vajutades.
Päevasõidumõõdik 1/A või 2/B
Päevasõidumõõdik näitab teatavast lähtestamisest alates registreeritud
läbisõitu.Päevasõidumõõdik teostab arvestust kuni läbisõiduni 9999 km ja alustab
siis uuesti 0-st.
Põhitaseme ekraanil lähtestamiseks vajutage mõne sekundi jooksul
SET/CLR , kesk- ja kõrgtaseme
ekraanil vajutage é ja kinnitage 9
abil.
Päevasõidumõõdiku lehtedel 1 ja 2
olevat läbisõidu, keskmise
kütusekulu ja keskmise kiiruse teavet võib eraldi lähtestada, kui vastav
ekraan on aktiivne.
Keskmine kütusekulu 1/A või 2/B
Keskmise kütusekulu kuvamine.
Selle mõõtmise võib igal ajal
lähtestada ning see algab vaikimisi väärtusest.
Põhitaseme ekraanil lähtestamiseks
vajutage mõne sekundi jooksul
SET/CLR , kesk- ja kõrgtaseme
ekraanil vajutage é ja kinnitage 9
abil.
Keskmine kiirus 1/A või 2/B
Keskmise kiiruse kuvamine.
Mõõtetulemust on võimalik mis tahes
ajal nullida.Põhitaseme ekraanil lähtestamiseks vajutage mõne sekundi jooksul
SET/CLR , kesk- ja kõrgtaseme
ekraanil vajutage é ja kinnitage 9
abil.
Numbriline kiirus
Hetkkiiruse numbriline näit.
Sõiduulatus
Teepikkus kütuse lõppemiseni
arvutatakse kütusepaagi
hetketaseme ja kütuse hetkekulu
põhjal. Kuvatakse keskmisi väärtusi.
Pärast tankimist uuendatakse
teepikkust kütusekulu lõppemiseni
automaatselt pärast lühikest viivitust.
Kui kütusetase paagis on madal,
ilmub ekraanile teade ja
kütusetaseme näidikul süttib
indikaator Y.
Kui paaki tuleb kohe tankida, ilmub
hoiatusteade, mis jääb ekraanile.
Lisaks vilgub kütusetaseme näidiku
märgutuli Y 3 101.
Hetke kütusekulu
Kütuse hetkekulu kuvamine.

108Näidikud ja juhtseadisedÕli järelejäänud kasutusiga
Näitab õli hinnangulist järelejäänud
kasutusiga. Arv %-des tähendab õli
hetkel järelejäänud kasutusiga 3 95.
Rehvirõhk
Kontrollib sõidu ajal kõikide rataste
rõhku 3 253.
Ajaldi
Alustamiseks ja lõpetamiseks
vajutage 9. Lähtestamiseks vajutage
é ja kinnitage lähtestamist.
Liiklusmärgiabi
Kuvab tuvastatud liiklusmärke
parajasti läbitaval teelõigul 3 216.
Pikivahe
Kuvab vahemaa eessõitva sõidukiga sekundites 3 193. Kui adaptiivne
püsikiiruse regulaator on aktiivne,
kuvatakse sellel lehel selle asemel
pikivahe seadistust.
Tühi leht
Kui DIC-i teavet ei nõuta, võib valida
tühja lehekülje.Ökorežiimi infomenüü, @
● Põhitarvitid
● Ökonoomsuse suundumus
● Ökonoomsuse indeks
Kesk- ja kõrgtaseme ekraanil
kuvatakse lehed Põhitarvitid,
Ökonoomsuse suundumus ja
Ökonoomsuse indeks menüüs Sõidu/
kütuse teave, valige Info (Teave).
Top Consumers (Põhitarvitid)
Hetkel sisselülitatud suurimate
tarvitite loend kuvatakse kahanevas
järjekorras. Näidatakse kütuse
säästmise potentsiaali.
Teatud sõiduolude korral aktiveerib
mootor tagaklaasi soojenduse
automaatselt, et suurendada mootori
koormust. Sellisel juhul on tagaklaasi soojendus üks suurimatest
energiatarvititest, ilma et juht oleks
seda aktiveerinud.Economy Trend (Säästusuundumus)
Näitab keskmise kütusekulu
kujunemist 50 km jooksul. Täidetud
segmendid kujutavad kütusekulu
5 km lõikude kaupa ja näitavad
maastiku või juhi käitumise mõju
kütusekulule.
Ökonoomsuse indeks
Hetke kütusekulu kuvatakse
ökonoomsuse skaalal. Säästlikuks
sõiduks kohandage oma sõidustiili, et hoida täidetud segmendid Eco-ala
piires. Mida rohkem lõike on täidetud,
seda suurem on kütusekulu.
Samaaegselt näidatakse keskmist
kulunäitajat.

Näidikud ja juhtseadised109Menüü AudioAudiomenüü võimaldab sirvida
muusikat, valida lemmikute seast või
muuta audioallikat.
Vt infotainment-süsteemi juhendit.
Menüü Phone (Telefon) Telefonimenüü võimaldab hallata jateha telefonikõnesid, sirvida
kontaktides või teha käed-vabad
kõnesid.
Vt infotainment-süsteemi juhendit.
Menüü
Navigation (Navigeerimine)
Navigeerimismenüü võimaldab
saada teejuhiseid.
Vt infotainment-süsteemi juhendit.
Sõidu/kütuse teabe menüü, ?
või Suvandid
Allpool on esitatud kõikide võimalike
lisamenüüde loend. Osa neist ei
pruugi olla teie sõidukis saadaval.
Osa funktsioone kuvatakse olenevalt
ekraanist sümboliga.Lehe valimiseks keerake seadeketast
või vajutage ä või å ja järgige
alammenüüdes antud juhiseid:
● ühikud
● kuvateemad
● infolehed
● kiiruse ületamise hoiatus
● rehvikoormus
● taskumõõturid
● tarkvara teave
Ühikud
Ühikute lehekülje kuvamisel vajutage
é . Briti või meetermõõdustiku
ühikute valimiseks vajutage 9.
Kuvateemad
Kui kuvatakse kuvateemad, vajutage
é . Sport- või Touring-režiimi
valimiseks vajutage 9. Sport-režiimis
antakse rohkem sõidukiteavet, Tour-
režiimis rohkem meediateavet.
See seadistus on saadaval ainult
kõrgtaseme ekraani korral.Infolehed
Kui kuvatakse infolehti, vajutage é.
Kuvatakse kõikide infomenüü
valikute loend. Valige infolehel
kuvatavaid funktsioone 9 vajutamise
teel. Valitud lehtedel on märkeruudus
9 . Mittenähtavatel funktsioonidel on
märkeruut tühi. Vt Infomenüü
eespool.
Kiiruse ületamise hoiatus
Kiiruse ületamise hoiatuse ekraanil
saate seada kiiruse, mida te ei soovi
ületada.
Kiiruse ületamise hoiatuse
seadmiseks vajutage lehe kuvamisel
é . Väärtuse seadmiseks vajutage ä
või å. Kiiruse seadmiseks vajutage
9 . Pärast kiiruse seadmist võib selle
funktsiooni välja lülitada, vajutades
selle lehe vaatamisel 9. Valitud
piirkiiruse ületamisel kuvatakse
hüpikhoiatus koos helisignaaliga.
Rehvikoormus
Võite valida rehvirõhu kategooria
vastavalt tegelikule rehvirõhule
3 253.

110Näidikud ja juhtseadisedTaskumõõturid
Sõltuvalt sõiduki varustusest
võidakse spidomeetri välimises
vasakus või paremas servas kuvada
taskumõõtureid. Konfigureerida saab
mitmeid mõõdikutüüpe.
Kui kuvatakse taskumõõtureid,
vajutage é. Vajutage vasak- või
parempoolse tasku valimiseks é või
è . Vajutades å, valige iga tasku
jaoks mõõdikutüüp. Kinnitage
nupuga 9.
Valitavad mõõdikutüübid on
järgmised:
● Patarei pinge
Kuvab sõiduki aku pinge(V). Mootori töötamisel võib pinge
muutuda vahemikus 12 kuni 15,5
V. Suure elektrilise koormuse
korral on võimalik pinge ajutine
langemine alla 12 V.
● Õli temperatuur
Kuvab õli temperatuuri kraadides Celsiuse järgi.
● Õlisurve
Kuvab õli survet kPa-des.
● Mootori ülelaadimine
Kuvab turboülelaaduri
ülelaadimise kPa-des.
Taskumõõturid on saadaval ainult kõrgtaseme ekraani korral.
Tarkvara teave
Kuvab avatud lähtekoodiga tarkvara
teabe.
Infoekraan
Infoekraan asub armatuurlaual
näidikuploki lähedal.
Olenevalt sõiduki konfiguratsioonist
on sõidukil
● Puutetundlik 7-tolline värviline
infonäidik
või
● Puutetundlik 8-tolline värviline
infonäidik
Infoekraanid näitavad järgmist teavet: ● aeg 3 82
● välistemperatuur 3 82
● kuupäev 3 82
