2017.5 OPEL INSIGNIA BREAK Omaniku käsiraamat (in Estonian)

Panipaigad71
● Tõmmake aasast ja klappigekeskmise istme seljatugi alla.
● Tõmmake vabastushooba ühel või mõlemal välisküljel ja pöörake
seljatoed istmepadjale.
9 Hoiatus
Kui keskmise istme seljatugi on
juba alla klapitud, siis olge
parempoolse välimise istekoha
seljatoe langetamisel ettevaatlik.
Seljatoe sisemise külje polt võib
põhjustada kehavigastuse.
● Tõmmake vabastushooba ühel või mõlemal välisküljel ja pöörake
seljatoed istmepadjale.
Seljatugede pööramisel tuleb
koos nendega tõmmata
turvavöid.
9 Hoiatus
Kui keskmise istme seljatugi on
juba alla klapitud, siis olge
parempoolse välimise istekoha
seljatoe langetamisel ettevaatlik.
Seljatoe sisemise külje polt võib
põhjustada kehavigastuse.
● Selle asemel võite tagaistme seljatoed pakiruumist välja
klappida: tõmmake lülitit
pakiruumi vasakult või paremalt külgseinalt, et tagaistme seljatoe
vastav osa lahti klappida.
9 Hoiatus
Olge hoolikas, kui liigutate
tagumisi seljatugesid pakiruumist.
Seljatugi langeb alla

72Panipaigadmärkimisväärse jõuga. Sellegakaasneb kehavigastuste oht, eriti
lastel.
Veenduge, et tagaistmetele ei ole
midagi kinnitatud ega
istmepadjale midagi jäetud.
● Ülespööramiseks tõsta seljatoed püstasendisse, kuni need
kuuldavalt oma kohale
fikseeruvad.
Seljatoed on õigel viisil
fikseerunud, kui punane tähis
vabastushoova lähedal pole
enam nähtav.
9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või sõiduki vigastusi.
Keskmise istme turvavöö võib
lukustuda, kui seljatugi liiga kiiresti
üles tõsta. Rulli vabastamiseks
suruge turvavöö sisse või tõmmake
see välja umbes 20 mm võrra ja laske lahti.
Pakiruumi kate
Kattele ei tohi asetada esemeid.
Katte eemaldamine
Haakida kinnitusrihmad tagaluugi
küljest lahti.

Panipaigad73
Tõsta katet tagant ja eest.
Eemaldada kate.
Katte paigaldamine Ühendada kate külgmiste juhikutega
ja pöörata alla. Kinnitada
kinnitusrihmad tagaluugi külge.
Põrandaaluse panipaiga
kaas
Pakiruumi põrandaaluse panipaiga
kaane saab eemaldada. Tõstke kate
aasast üles ja eemaldage.
Kinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks nt
kinnitusrihmade või pagasivõrgu abil.

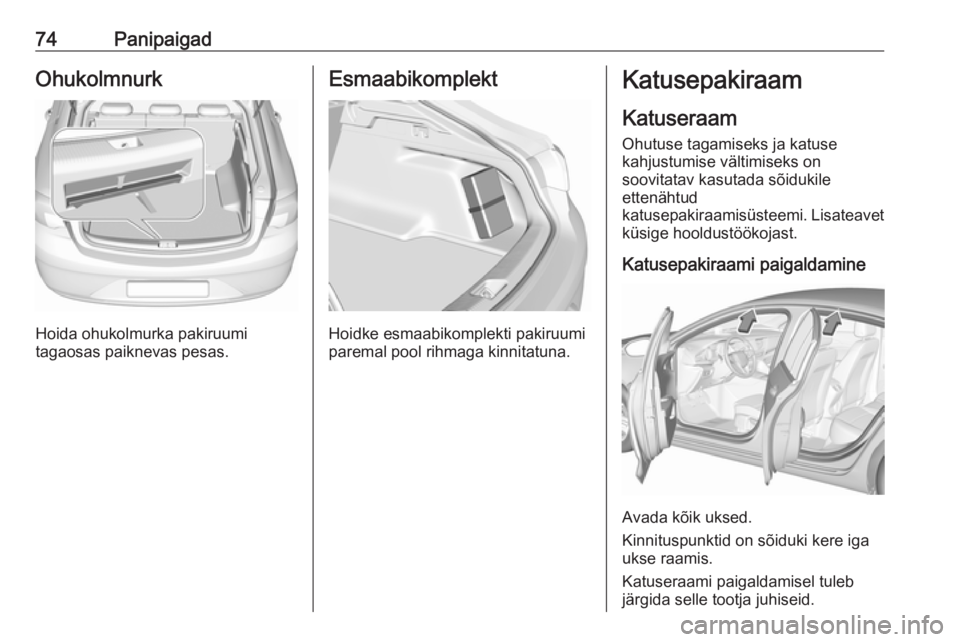

74PanipaigadOhukolmnurk
Hoida ohukolmurka pakiruumi
tagaosas paiknevas pesas.
Esmaabikomplekt
Hoidke esmaabikomplekti pakiruumi
paremal pool rihmaga kinnitatuna.
Katusepakiraam
Katuseraam
Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi. Lisateavet
küsige hooldustöökojast.
Katusepakiraami paigaldamine
Avada kõik uksed.
Kinnituspunktid on sõiduki kere iga
ukse raamis.
Katuseraami paigaldamisel tuleb
järgida selle tootja juhiseid.

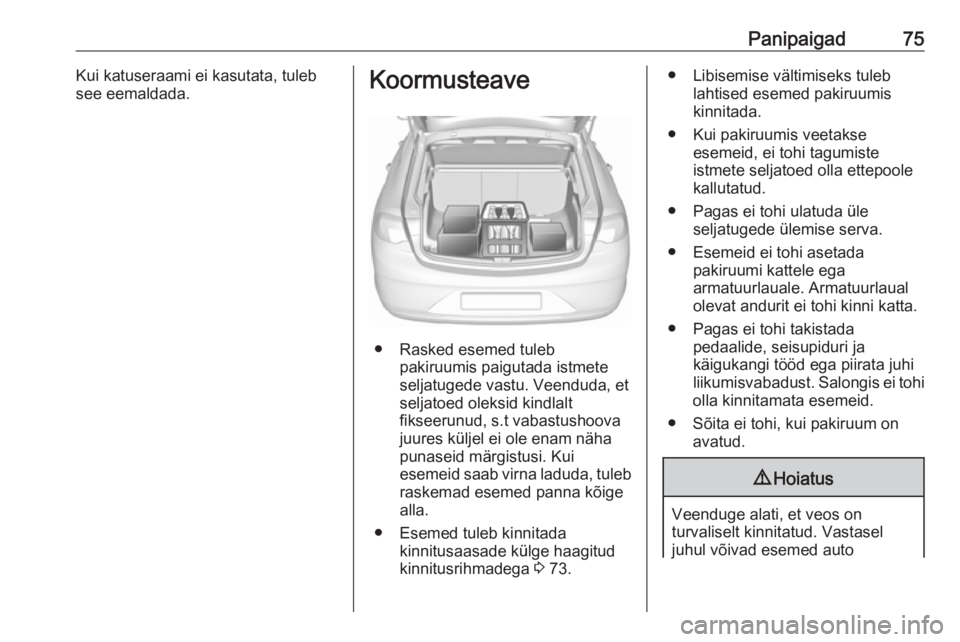

Panipaigad75Kui katuseraami ei kasutata, tuleb
see eemaldada.Koormusteave
● Rasked esemed tuleb pakiruumis paigutada istmete
seljatugede vastu. Veenduda, et
seljatoed oleksid kindlalt
fikseerunud, s.t vabastushoova
juures küljel ei ole enam näha
punaseid märgistusi. Kui
esemeid saab virna laduda, tuleb
raskemad esemed panna kõige
alla.
● Esemed tuleb kinnitada kinnitusaasade külge haagitud
kinnitusrihmadega 3 73.
● Libisemise vältimiseks tuleb
lahtised esemed pakiruumis
kinnitada.
● Kui pakiruumis veetakse esemeid, ei tohi tagumiste
istmete seljatoed olla ettepoole
kallutatud.
● Pagas ei tohi ulatuda üle seljatugede ülemise serva.
● Esemeid ei tohi asetada pakiruumi kattele ega
armatuurlauale. Armatuurlaual
olevat andurit ei tohi kinni katta.
● Pagas ei tohi takistada pedaalide, seisupiduri ja
käigukangi tööd ega piirata juhi
liikumisvabadust. Salongis ei tohi
olla kinnitamata esemeid.
● Sõita ei tohi, kui pakiruum on avatud.9Hoiatus
Veenduge alati, et veos on
turvaliselt kinnitatud. Vastasel
juhul võivad esemed auto

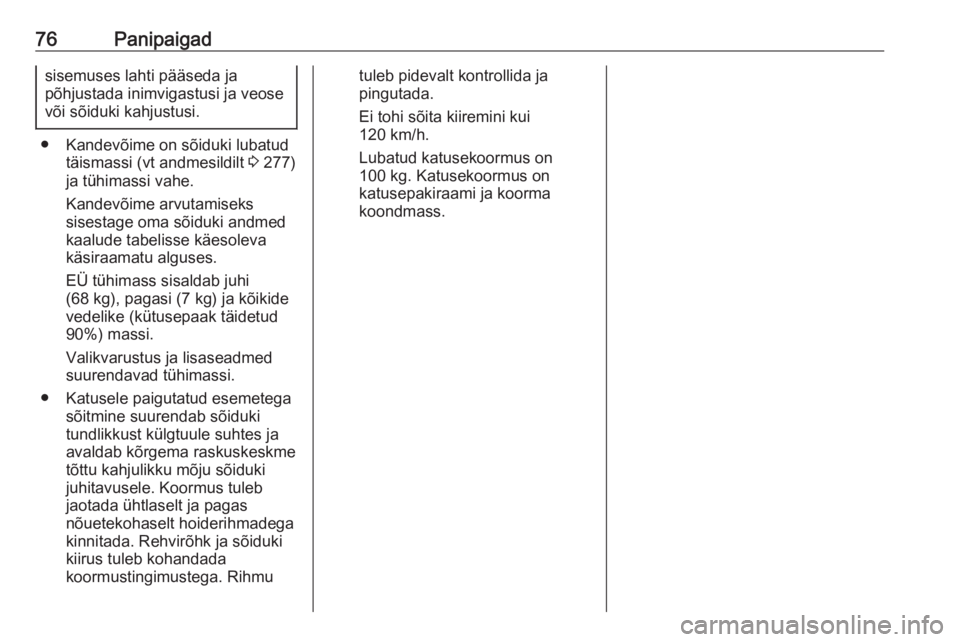

76Panipaigadsisemuses lahti pääseda ja
põhjustada inimvigastusi ja veose
või sõiduki kahjustusi.
● Kandevõime on sõiduki lubatud täismassi (vt andmesildilt 3 277)
ja tühimassi vahe.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.
EÜ tühimass sisaldab juhi
(68 kg), pagasi (7 kg) ja kõikide
vedelike (kütusepaak täidetud
90%) massi.
Valikvarustus ja lisaseadmed
suurendavad tühimassi.
● Katusele paigutatud esemetega sõitmine suurendab sõiduki
tundlikkust külgtuule suhtes ja
avaldab kõrgema raskuskeskme
tõttu kahjulikku mõju sõiduki
juhitavusele. Koormus tuleb
jaotada ühtlaselt ja pagas
nõuetekohaselt hoiderihmadega
kinnitada. Rehvirõhk ja sõiduki
kiirus tuleb kohandada
koormustingimustega. Rihmu
tuleb pidevalt kontrollida ja
pingutada.
Ei tohi sõita kiiremini kui
120 km/h.
Lubatud katusekoormus on
100 kg. Katusekoormus on
katusepakiraami ja koorma
koondmass.

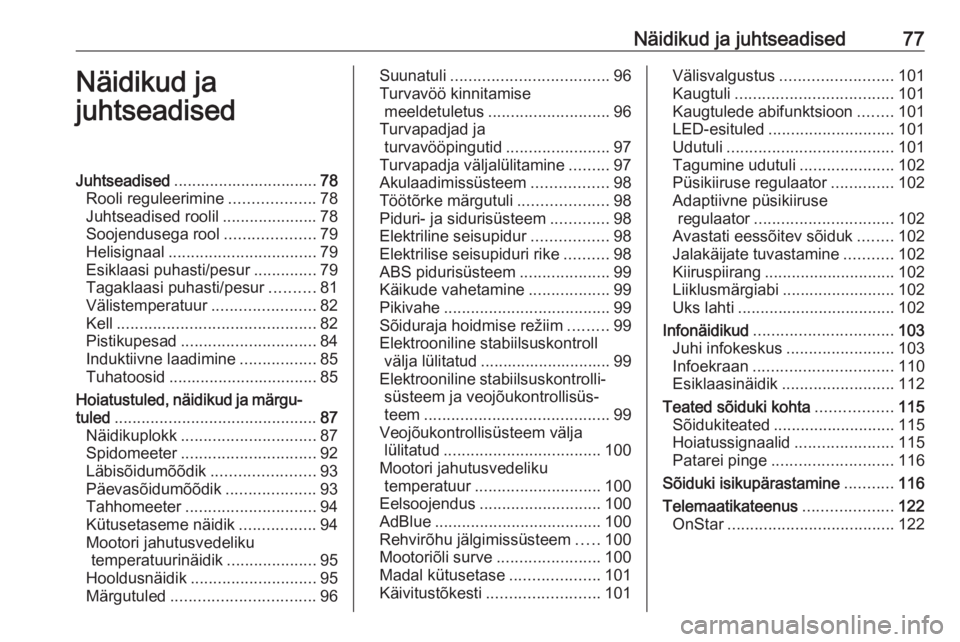

Näidikud ja juhtseadised77Näidikud ja
juhtseadisedJuhtseadised ................................ 78
Rooli reguleerimine ...................78
Juhtseadised roolil .....................78
Soojendusega rool ....................79
Helisignaal ................................. 79
Esiklaasi puhasti/pesur ..............79
Tagaklaasi puhasti/pesur ..........81
Välistemperatuur .......................82
Kell ............................................ 82
Pistikupesad .............................. 84
Induktiivne laadimine .................85
Tuhatoosid ................................. 85
Hoiatustuled, näidikud ja märgu‐
tuled ............................................. 87
Näidikuplokk .............................. 87
Spidomeeter .............................. 92
Läbisõidumõõdik .......................93
Päevasõidumõõdik ....................93
Tahhomeeter ............................. 94
Kütusetaseme näidik .................94
Mootori jahutusvedeliku temperatuurinäidik ....................95
Hooldusnäidik ............................ 95
Märgutuled ................................ 96Suunatuli................................... 96
Turvavöö kinnitamise meeldetuletus ........................... 96
Turvapadjad ja turvavööpingutid .......................97
Turvapadja väljalülitamine .........97
Akulaadimissüsteem .................98
Töötõrke märgutuli ....................98
Piduri- ja sidurisüsteem .............98
Elektriline seisupidur .................98
Elektrilise seisupiduri rike ..........98
ABS pidurisüsteem ....................99
Käikude vahetamine ..................99
Pikivahe ..................................... 99
Sõiduraja hoidmise režiim .........99
Elektrooniline stabiilsuskontroll välja lülitatud ............................. 99
Elektrooniline stabiilsuskontrolli‐ süsteem ja veojõukontrollisüs‐teem ......................................... 99
Veojõukontrollisüsteem välja lülitatud ................................... 100
Mootori jahutusvedeliku temperatuur ............................ 100
Eelsoojendus ........................... 100
AdBlue ..................................... 100
Rehvirõhu jälgimissüsteem .....100
Mootoriõli surve .......................100
Madal kütusetase ....................101
Käivitustõkesti ......................... 101Välisvalgustus......................... 101
Kaugtuli ................................... 101
Kaugtulede abifunktsioon ........101
LED-esituled ............................ 101
Udutuli ..................................... 101
Tagumine udutuli .....................102
Püsikiiruse regulaator ..............102
Adaptiivne püsikiiruse regulaator ............................... 102
Avastati eessõitev sõiduk ........102
Jalakäijate tuvastamine ...........102
Kiiruspiirang ............................. 102
Liiklusmärgiabi ......................... 102
Uks lahti ................................... 102
Infonäidikud ............................... 103
Juhi infokeskus ........................103
Infoekraan ............................... 110
Esiklaasinäidik ......................... 112
Teated sõiduki kohta .................115
Sõidukiteated ........................... 115
Hoiatussignaalid ......................115
Patarei pinge ........................... 116
Sõiduki isikupärastamine ...........116
Telemaatikateenus ....................122
OnStar ..................................... 122

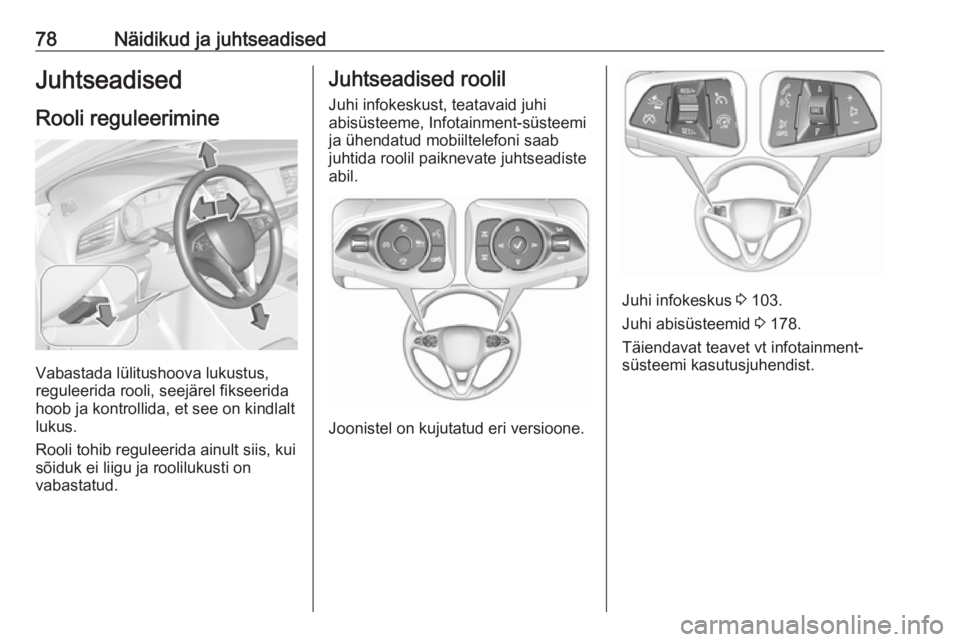

78Näidikud ja juhtseadisedJuhtseadised
Rooli reguleerimine
Vabastada lülitushoova lukustus,
reguleerida rooli, seejärel fikseerida
hoob ja kontrollida, et see on kindlalt
lukus.
Rooli tohib reguleerida ainult siis, kui
sõiduk ei liigu ja roolilukusti on
vabastatud.
Juhtseadised roolil
Juhi infokeskust, teatavaid juhi
abisüsteeme, Infotainment-süsteemi
ja ühendatud mobiiltelefoni saab
juhtida roolil paiknevate juhtseadiste
abil.
Joonistel on kujutatud eri versioone.
Juhi infokeskus 3 103.
Juhi abisüsteemid 3 178.
Täiendavat teavet vt infotainment-
süsteemi kasutusjuhendist.
