Ajaminen ja käyttö167
Valitse auton suuntainen tai kohtisuo‐
rassa oleva pysäköintipaikka kosket‐
tamalla kyseistä kuvaketta näytössä.
Valitse pysäköintipuoli koskettamalla
kyseistä kuvaketta näytössä.
Kun pysäköintipaikka löytyy, värilli‐
sessä infonäytössä näkyy visuaali‐
nen palaute ja kuuluu äänisignaali.
Jos kuljettaja ei pysäytä autoa, kun järjestelmä on ehdottanut pysäköinti‐
paikkaa, järjestelmä alkaa etsiä toista
sopivaa pysäköintipaikkaa.Pysäköinnin opastustila
Järjestelmän ehdotus pysäköintipai‐
kasta hyväksytään, kun kuljettaja
pysäyttää auton 10 metrin sisällä
suuntaispysäköinnissä tai
kuuden metrin sisällä kohtisuorassa pysäköinnissä Pysähdy-viestin
jälkeen. Järjestelmä laskee parhaan
tien pysäköintipaikkaan.
Ohjauspyörän hetkellinen värinä
peruutusvaihteen kytkennän jälkeen
on merkki siitä, että järjestelmä käyt‐
tää ohjausta. Tällöin auto ohjataan
pysäköintipaikkaan automaattisesti
antamalla kuljettajalle yksityiskohtai‐
sia ohjeita jarrutuksen, kaasupolki‐
men painamisen ja vaihteenvaihdon
suhteen. Kuljettajan tulee pitää kädet poissa ohjauspyörästä.Kuuntele aina etu- ja takapysäköinti‐
tutkan äänimerkkiä. Jatkuva ääni‐
merkki tarkoittaa, että etäisyys estee‐
seen alittaa noin 30 cm.
Jos kuljettajan täytyy jostakin syystä
ottaa ohjaus hallintaansa, pidä
ohjauspyörästä kiinni vain sen ulko‐
reunasta. Tässä tapauksessa auto‐
maattinen ohjaus perutaan.Näyttöilmoitus
Näytössä näytetään seuraavat
ohjeet:
● Yleiset vinkit ja varoitusviestit.
● Ilmoitus ajettaessa yli 30 km/h:n nopeudella pysäköintipaikan
etsinnän aikana tai yli 8 km/h:n
nopeudella opastustilassa.
● Käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan.
● Ajosuunta pysäköinnin aikana.
● Kehotus vaihtaa peruutus- tai ensimmäiselle vaihteelle.
● Kehotus painaa kaasu- tai jarru‐ poljinta.
● Joidenkin ohjeiden kohdalla kuljettajan tietokeskuksessa
näkyy edistymispalkki.

168Ajaminen ja käyttö● Pysäköinnin onnistumisestailmoitetaan ponnahdussymbolilla
ja äänimerkillä.
● Pysäköinnin peruminen.
Näytön esitysjärjestys
Kuljettajan tietokeskuksessa näkyvä
kehittyneen pysäköintiavustimen
ilmoitus voi poistua näkyvistä, jos
esiin tulee tärkeämpi viesti. Kun ilmoi‐ tus on kuitattu painamalla suuntavilk‐
kuvivussa SET/CLR, kehittyneen
pysäköintiavustimen ohjeet tulevat
uudelleen näyttöön ja pysäköintiä voidaan jatkaa.
Kehittyneen pysäköintiavustimen
poiskytkentä
Järjestelmä kytketään pois toimin‐
nasta:
● painamalla pitkään D
● pysäköinnin päättyessä onnistu‐ neesti
● ajettaessa yli 30 km/h:n nopeu‐ della pysäköintipaikan haun
aikana
● ajettaessa yli 8 km/h:n nopeu‐ della pysäköintiopastuksen
aikana● havaittaessa kuljettajan tarttuvan
ohjauspyörään
● vaihteensiirtojen enimmäismää‐ rän ylittyessä: kahdeksan jaksoa
suuntaispysäköinnissä tai
viisi jaksoa kohtisuorassa pysä‐
köinnissä
● katkaistaessa sytytysvirta
Jos kuljettaja tai järjestelmä katkaisee
käytön pysäköinnin aikana, asiasta
ilmoitetaan näytössä Pysäköinti
lopetettu . Lisäksi kuuluu merkkiääni.
Ohjeita häiriötilanteen varalta
Viesti näkyy, kun:
● Järjestelmässä on häiriö.
● Kuljettaja ei tehnyt pysäköintiä onnistuneesti loppuun.
● Järjestelmä ei toimi.
● Jokin yllä olevista poiskytkennän syistä esiintyy.
Jos pysäköintiohjeita annettaessa
havaitaan este, näyttöön tulee viesti
Pysähdy . Esteen poistaminen palaut‐
taa pysäköintitoiminnon. Jos estettä
ei poisteta, järjestelmä poistuu toimin‐nasta. Aktivoi järjestelmä uuden
pysäköintipaikan etsimistä varten
painamalla pitkään D.
Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen
peitossa olevan järjestelmän
toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.

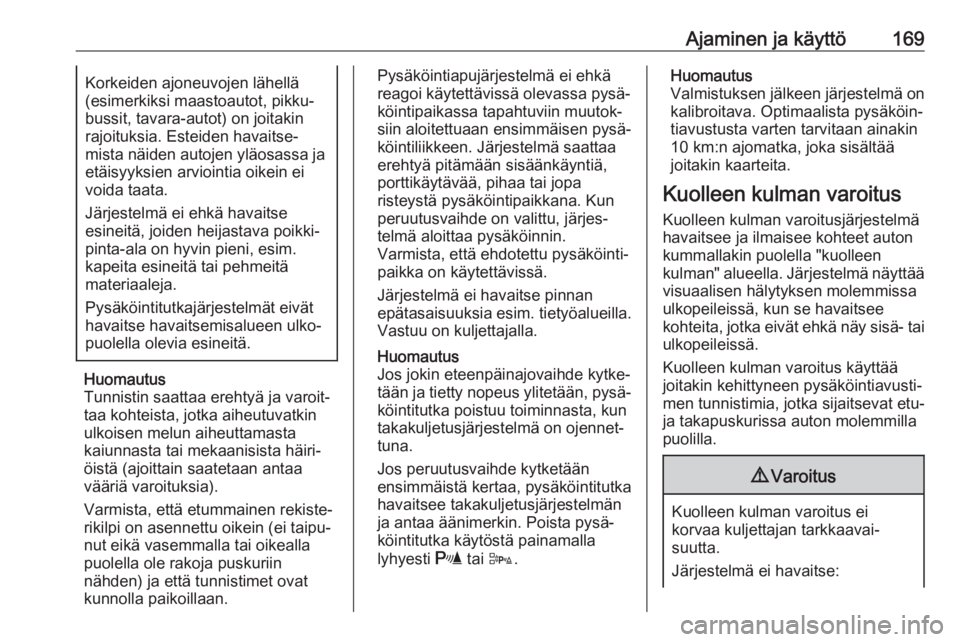

Ajaminen ja käyttö169Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐ bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja
etäisyyksien arviointia oikein ei
voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Tunnistin saattaa erehtyä ja varoit‐
taa kohteista, jotka aiheutuvatkin
ulkoisen melun aiheuttamasta
kaiunnasta tai mekaanisista häiri‐
öistä (ajoittain saatetaan antaa
vääriä varoituksia).
Varmista, että etummainen rekiste‐
rikilpi on asennettu oikein (ei taipu‐
nut eikä vasemmalla tai oikealla
puolella ole rakoja puskuriin
nähden) ja että tunnistimet ovat
kunnolla paikoillaan.
Pysäköintiapujärjestelmä ei ehkä
reagoi käytettävissä olevassa pysä‐
köintipaikassa tapahtuviin muutok‐
siin aloitettuaan ensimmäisen pysä‐
köintiliikkeen. Järjestelmä saattaa
erehtyä pitämään sisäänkäyntiä,
porttikäytävää, pihaa tai jopa
risteystä pysäköintipaikkana. Kun
peruutusvaihde on valittu, järjes‐
telmä aloittaa pysäköinnin.
Varmista, että ehdotettu pysäköinti‐
paikka on käytettävissä.
Järjestelmä ei havaitse pinnan
epätasaisuuksia esim. tietyöalueilla.
Vastuu on kuljettajalla.
Huomautus
Jos jokin eteenpäinajovaihde kytke‐
tään ja tietty nopeus ylitetään, pysä‐
köintitutka poistuu toiminnasta, kun
takakuljetusjärjestelmä on ojennet‐
tuna.
Jos peruutusvaihde kytketään
ensimmäistä kertaa, pysäköintitutka
havaitsee takakuljetusjärjestelmän
ja antaa äänimerkin. Poista pysä‐
köintitutka käytöstä painamalla
lyhyesti r tai D.Huomautus
Valmistuksen jälkeen järjestelmä on kalibroitava. Optimaalista pysäköin‐
tiavustusta varten tarvitaan ainakin
10 km:n ajomatka, joka sisältää
joitakin kaarteita.
Kuolleen kulman varoitus Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen
kulman" alueella. Järjestelmä näyttää
visuaalisen hälytyksen molemmissa
ulkopeileissä, kun se havaitsee
kohteita, jotka eivät ehkä näy sisä- tai
ulkopeileissä.
Kuolleen kulman varoitus käyttää joitakin kehittyneen pysäköintiavusti‐ men tunnistimia, jotka sijaitsevat etu-
ja takapuskurissa auton molemmilla puolilla.9 Varoitus
Kuolleen kulman varoitus ei
korvaa kuljettajan tarkkaavai‐
suutta.
Järjestelmä ei havaitse:

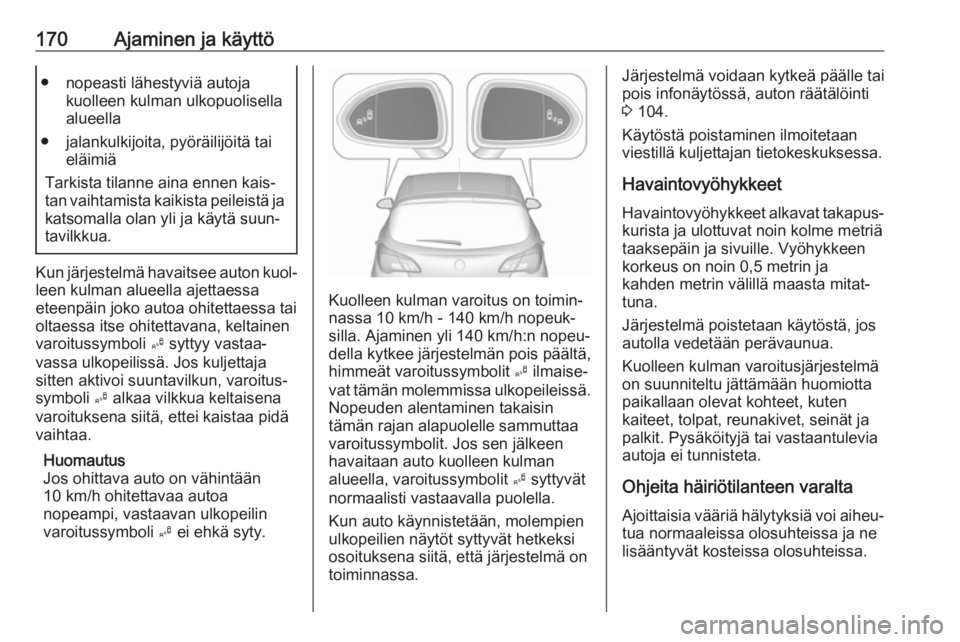

170Ajaminen ja käyttö● nopeasti lähestyviä autojakuolleen kulman ulkopuolisella
alueella
● jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee auton kuol‐ leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, keltainen
varoitussymboli B syttyy vastaa‐
vassa ulkopeilissä. Jos kuljettaja
sitten aktivoi suuntavilkun, varoitus‐
symboli B alkaa vilkkua keltaisena
varoituksena siitä, ettei kaistaa pidä
vaihtaa.
Huomautus
Jos ohittava auto on vähintään
10 km/h ohitettavaa autoa
nopeampi, vastaavan ulkopeilin
varoitussymboli B ei ehkä syty.
Kuolleen kulman varoitus on toimin‐
nassa 10 km/h - 140 km/h nopeuk‐
silla. Ajaminen yli 140 km/h:n nopeu‐
della kytkee järjestelmän pois päältä,
himmeät varoitussymbolit B ilmaise‐
vat tämän molemmissa ulkopeileissä.
Nopeuden alentaminen takaisin
tämän rajan alapuolelle sammuttaa
varoitussymbolit. Jos sen jälkeen
havaitaan auto kuolleen kulman
alueella, varoitussymbolit B syttyvät
normaalisti vastaavalla puolella.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Järjestelmä voidaan kytkeä päälle tai
pois infonäytössä, auton räätälöinti
3 104.
Käytöstä poistaminen ilmoitetaan viestillä kuljettajan tietokeskuksessa.
Havaintovyöhykkeet
Havaintovyöhykkeet alkavat takapus‐ kurista ja ulottuvat noin kolme metriä
taaksepäin ja sivuille. Vyöhykkeen korkeus on noin 0,5 metrin ja
kahden metrin välillä maasta mitat‐
tuna.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.
Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten
kaiteet, tolpat, reunakivet, seinät ja
palkit. Pysäköityjä tai vastaantulevia
autoja ei tunnisteta.
Ohjeita häiriötilanteen varalta
Ajoittaisia vääriä hälytyksiä voi aiheu‐ tua normaaleissa olosuhteissa ja ne
lisääntyvät kosteissa olosuhteissa.

Ajaminen ja käyttö171Kuolleen kulman varoitus ei toimi, jos
takapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan
peitossa eikä voimakkaassa
sateessa. Puhdistusohjeet 3 233.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä
olosuhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Käänny
korjaamon puoleen.
Takakamera
Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton
takana olevasta alueesta.
Kameran kuva näkyy värillisessä info‐
näytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐
alueen ulkopuolella olevia
esineitä, esim. puskurin alapuo‐
lella tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan info‐
näytön varassa, vaan tarkista
tilanne auton takana ja ympärillä
aina ennen peruuttamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera on asennettu rekisterikilven
valojen väliin ja sen kuvakulma on
130°.
Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Varoitussymbolit
Varoitussymbolit ilmaistaan
kolmioina 9 kuvassa, ne osoittavat
kehittyneen pysäköintiavustimen
takatunnistimien havaitsemat esteet.
Lisäksi 9 tulee näkyviin infonäytön
ylimmälle riville auton ympäristön
tarkistamista koskevan varoituksen
kanssa.

172Ajaminen ja käyttöPoiskytkentä
Kamera kytkeytyy pois päältä määrä‐
tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin kymmeneen sekun‐
tiin.
Takakameran voi poistaa manuaali‐
sesti käytöstä Infonäytön auton räätä‐
löintivalikossa. Auton räätälöinti
3 104.
Opastusviivojen ja varoitussymbolien poiskytkentä
Visuaaliset opastusviivat ja varoitus‐
symbolit voidaan kytkeä päälle ja pois
näytön alaosan kosketuspainikkeilla.
Ohjeita häiriötilanteen varalta
Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takakamera ei ehkä toimi oikein, kun: ● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajovalot osuvat suoraan kameranlinssiin.● Jää, lumi, muta tai jokin muu peit‐
tää kameran linssin. Puhdista
linssi, huuhtele se vedellä ja
pyyhi kuivaksi pehmeällä liinalla.
● Auto hinaa perävaunua.
● Auton takaosaan on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
Liikennemerkkien tunnistus
Toiminta
Liikennemerkkiapu havaitsee tietyt
liikennemerkit etukameran avulla ja
näyttää ne kuljettajan tietokeskuk‐
sessa.
Liikennemerkit, jotka tunnistetaan,
ovat:
Rajoitus- ja ohituskieltomerkit ● nopeusrajoitus
● ohituskielto
● nopeusrajoituksen päättyminen
● ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
● kaupunkialueet (maakohtaiset)
● moottoritiet
● A-tiet
● pihakadut

Ajaminen ja käyttö173Lisämerkit● lisäohjeita koskien liikennemerk‐ kejä
● perävaunun vetämistä koskevat rajoitukset
● traktorirajoitteet
● kosteusvaroitus
● jäävaroitus
● suuntanuolet
Nopeusrajoitusmerkit ja ohituskielto‐
merkit näkyvät kuljettajan tietokes‐
kuksessa, kunnes seuraava nopeus‐
rajoitusmerkki tai nopeusrajoituksen
päättyminen havaitaan tai kun
määrätty aika on kulunut.
Näytössä voidaan näyttää useita
merkkejä.
Ruudussa oleva huutomerkki tarkoit‐
taa, että järjestelmä on havainnut
merkin, jota se ei tunnista selkeästi.
Järjestelmä toimii ilman suoritusky‐
vyn heikentymistä enintään
200 km/h nopeuteen saakka valais‐
tusolosuhteista riippuen. Yöllä järjes‐
telmä on aktiivinen 160 km/h nopeu‐
teen asti.
Kun auton nopeus laskee 55 km/h:n
alapuolelle, näyttö nollataan ja liiken‐
nemerkkisivun sisältö poistetaan,
esimerkiksi tultaessa kaupunkialu‐
eelle. Seuraava tunnistettu nopeus‐
rajoitus näkyy näytössä.
Näyttöilmoitus
Tietoja voimassa olevista liikenne‐
merkeistä on saatavana kuljettajan
tietokeskuksen liikennemerkkien
tunnistussivulta.
Lisäksi voimassa olevat nopeusrajoi‐
tukset näkyvät jatkuvasti kuljettajan
tietokeskuksen alarivillä. Jos käytet‐
tävissä on lisättävissä oleva nopeus‐
rajoitus, tällä alueella näkyy symboli
+ :
Valitse ? valitsemalla ensin
MENU ja valitse liikennemerkkien
tunnistus -sivu suuntavilkkuvivun
säätöpyörän avulla 3 95.
Kun jokin muu sivu kuljettajan tieto‐ keskuksen valikosta on ollut valittuna
ja liikennemerkkien tunnistussivu
valitaan uudelleen, viimeksi tunnis‐
tettu liikennemerkki näytetään.

174Ajaminen ja käyttöVaroitustoiminto
Hälytystoiminto voidaan kytkeä
päälle tai pois liikennemerkkien
tunnistussivun asetusvalikossa.
Kun toiminto on aktivoitu ja kun liiken‐
nemerkkien tunnistussivu ei näy
näytössä, uudet tunnistetut nopeus‐
rajoitukset ja ohituskieltomerkit näky‐ vät ponnahdusilmoituksina kuljetta‐
jan tietokeskuksessa.
Paina SET/CLR suuntavilkkuvivussa,
kun liikennemerkkien tunnistussivu
näkyy.
Valitse Hälyt. PÄÄLLÄ tai Hälytykset
POIS kääntämällä säätöpyörää ja
paina SET/CLR .
Ponnahdusvaroitus näkyy noin
kahdeksan sekunnin ajan kuljettajan
tietokeskuksessa.
Järjestelmän nollaaminen Liikennemerkkien tunnistuksen
muisti voidaan tyhjentää liikenne‐
merkkien tunnistussivun asetusvali‐
kosta valitsemalla Nollaa ja vahvista‐
malla painamalla suuntavilkkuvi‐
vussa SET/CLR pitkään.
Vaihtoehtoisesti voidaan painaa SET/
CLR kolmen sekunnin ajan sivun
sisällön poistamiseksi.
Onnistuneen nollauksen jälkeen
kuuluu merkkiääni ja seuraava
"Oletusmerkki" näkyy näytössä,
kunnes seuraava liikennemerkki
havaitaan.
