Pielęgnacja samochodu247Pióro wycieraczki szyby tylnej
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub
wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek
Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.
Reflektory halogenowe
Reflektory halogenowe z oddzielnymi żarówkami dla świateł mijania i
świateł drogowych. Światła
pozycyjne i światła do jazdy dziennej
składają się z diod LED, które nie są
wymieniane.
Światło mijania ( 1) – żarówka po
stronie zewnętrznej.
Światło drogowe ( 2) – żarówka po
stronie wewnętrznej.
Kierunkowskaz przedni ( 3)

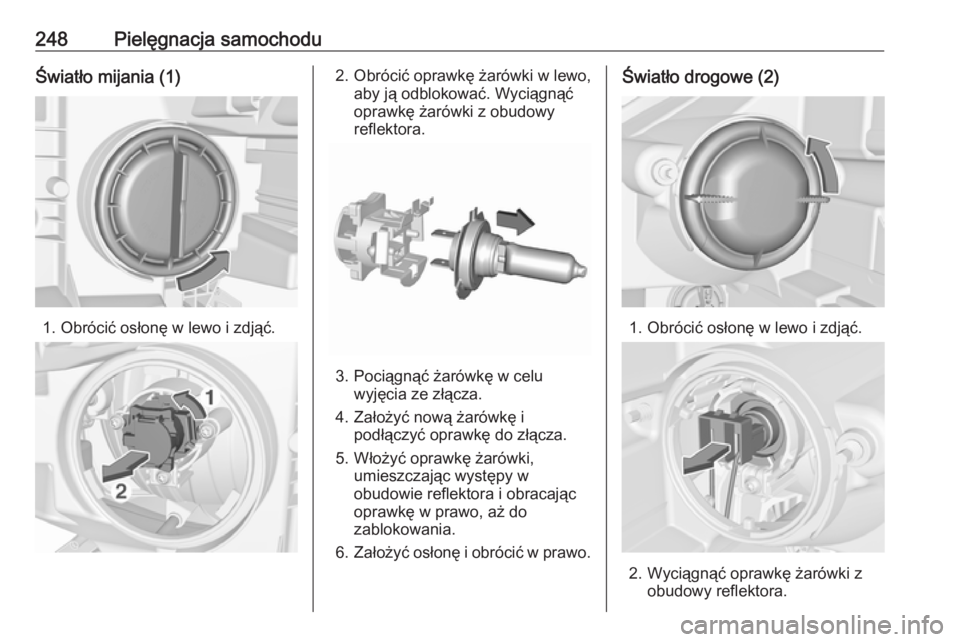

248Pielęgnacja samochoduŚwiatło mijania (1)
1. Obrócić osłonę w lewo i zdjąć.
2. Obrócić oprawkę żarówki w lewo,aby ją odblokować. Wyciągnąć
oprawkę żarówki z obudowy
reflektora.
3. Pociągnąć żarówkę w celu wyjęcia ze złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając występy w
obudowie reflektora i obracając
oprawkę w prawo, aż do
zablokowania.
6. Założyć osłonę i obrócić w prawo.
Światło drogowe (2)
1. Obrócić osłonę w lewo i zdjąć.
2. Wyciągnąć oprawkę żarówki z
obudowy reflektora.

Pielęgnacja samochodu249
3. Pociągnąć żarówkę w celuwyjęcia ze złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć i wcisnąć oprawkę żarówki w obudowę reflektora,
ustawiając występ w odpowiednim położeniu.
6. Założyć osłonę i obrócić w prawo.
Kierunkowskazy przednie (3)
1. Obrócić oprawkę żarówki w lewo,
aby ją odłączyć. Wyciągnąć
oprawkę żarówki z obudowy
reflektora.
2. Wyjąć żarówkę z oprawki, obracając ją w lewo i pociągając.
3. Wymienić i założyć w oprawce nową żarówkę i obrócić ją w
prawo.
4. Włożyć oprawkę żarówki w obudowę reflektora i obrócić w
prawo.
Reflektory LED Reflektory ze światłami mijania,
światła pozycyjne, światła do jazdy
dziennej i kierunkowskazy są
lampami LED i nie można ich
wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Światła przeciwmgielne Do żarówek można uzyskać dostęp
od spodu pojazdu.

250Pielęgnacja samochodu
1. Wykręcić zewnętrzne śrubypokrywy, jak pokazano na
rysunku.
2. Otworzyć osłonę.
Obrócić oprawkę żarówki w lewo iwyjąć ją z obudowy reflektora.
3. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
4. Wymienić żarówkę w oprawce i podłączyć złącze.
5. Włożyć oprawkę żarówki w obudowę reflektora, obrócić ją w
prawo i zablokować.
6. Zamocować osłonę przy pomocy śrub.
Światła tylne
1. Otworzyć zaślepki śrub.
2. Wykręcić śruby oznaczone strzałkami.

Pielęgnacja samochodu251
3. Ostrożnie wycofać zespół światełz kołków mocujących i wyjąć.
4. Odłączyć złącze od zespołu światła.
5. Wyjąć żarówkę i wymienić na nową, obracając oprawkę.
Kierunkowskaz ( 1)
Światła tylne ( 2)
Światło hamowania ( 3)
Światła tylne z diodami LED
światła tylnego i światła
hamowania
Można wymienić tylko żarówkę
kierunkowskazu ( 1).
Wyjąć żarówkę i wymienić na
nową, obracając oprawkę.
6. Podłączyć złącze do zespołu światła.
7. Umieścić zespół światła w kołkach mocujących i zamocowaćprzy użyciu śrub.
8. Założyć zaślepki śrub.
Światła cofania (4) w tylnej klapie
1. Otworzyć klapę tylną i zdjąć osłonę.

252Pielęgnacja samochodu
2.Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
3. Pociągnąć żarówkę w celu wyjęcia z oprawki.
4. Wymienić i założyć w oprawcenową żarówkę.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
6. Zamocować osłonę.
Tylne światła przeciwmgielne
Do żarówek można uzyskać dostęp
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
2. Wyjąć żarówkę z oprawki, obracając ją w lewo.
3. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w reflektor, obrócić w prawo i
zablokować.
Kontrola żarówek Włączyć zapłon, włączyć wszystkie
światła i sprawdzić ich działanie.

Pielęgnacja samochodu253Kierunkowskazy boczneW celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny. Zdjąć osłonę.

254Pielęgnacja samochodu
2. Pociągnąć żarówkę w celuwyjęcia z oprawki.
3. Wymienić żarówkę i założyć w oprawce.
4. Umieścić osłonę w obudowie.
Oświetlenie wnętrza Lampki oświetlenia wnętrza,
lampki do czytania
Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● w lewej części komory silnika, z przodu
● w pojazdach z kierownicą po lewej stronie - we wnętrzu kabiny
za schowkiem, w wersjach z
kierownicą po prawej stronie - za schowkiem w desce rozdzielczej
● za osłoną, w lewej części przestrzeni bagażowej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
