Wskaźniki i przyrządy127
Obrócić pokrętło regulacyjne, aby
wybrać podmenu menu głównego lub
ustawić wartość numeryczną.
Nacisnąć SET/CLR, aby wybrać i
zatwierdzić funkcję.
W razie potrzeby na wyświetlaczu
informacyjnym kierowcy pokazują się
komunikaty pojazdu i komunikaty
serwisowe. Potwierdzić komunikaty
przez naciśnięcie SET/CLR.
Komunikaty pokazywane na
wyświetlaczu 3 133.
Informacje o podróży/paliwie ;
Dostępne strony: ● cyfrowe wyświetlanie prędkości pojazdu
● licznik przebiegu dziennego
● średnie zużycie paliwa
● średnia prędkość jazdy
● chwilowe zużycie paliwa
● zasięg
● zasięg, silnik dwupaliwowy ● poziom paliwa, silnik dwupaliwowy
● licznik czasuCyfrowe wyświetlanie prędkości
pojazdu
Cyfrowe wyświetlanie prędkości
chwilowej.
Licznik przebiegu dziennego
Licznik przebiegu dziennego
wyświetla bieżący przebieg (od czasu
ostatniego zerowania).
Licznik przebiegu dziennego
wskazuje odległość do 9999 km, a
następnie ponownie zaczyna
odmierzanie od 0.
Obrócić pokrętło, aby wybrać licznik
przebiegu dziennego 1 lub 2.
Aby wyzerować wskazanie, nacisnąć
na kilka sekund SET/CLR podczas
wyświetlania tej strony.
Informacje wyświetlane na stronach
informacji o podróży 1 i 2 można wyzerować oddzielnie, gdy aktywna
jest dana strona.
Średnie zużycie paliwa
Wyświetlanie średniego zużycia
paliwa. Pomiar można wyzerować w
dowolnym momencie, rozpoczynając go od wartości domyślnej.

128Wskaźniki i przyrządyAby wyzerować wskazanie, nacisnąć
na kilka sekund SET/CLR podczas
wyświetlania tej strony.
Informacje wyświetlane na stronach
informacji o podróży 1 i 2 można
wyzerować oddzielnie, gdy aktywna
jest dana strona.
W pojazdach z silnikiem
dwupaliwowym: Wskazywane jest
średnie zużycie paliwa dla aktualnie
wybranego trybu zasilania, LPG,
CNG lub benzyna.
Średnia prędkość jazdy
Wyświetlanie średniej prędkości
jazdy. Pomiar można w każdej chwili
rozpocząć od nowa.
Aby wyzerować wskazanie, nacisnąć
na kilka sekund SET/CLR podczas
wyświetlania tej strony.
Informacje wyświetlane na stronach
informacji o podróży 1 i 2 można
wyzerować oddzielnie, gdy aktywna
jest dana strona.
Chwilowe zużycie paliwa
Wyświetlanie chwilowego zużycia
paliwa.W pojazdach z silnikiem
dwupaliwowym: Wskazywane jest
chwilowe zużycie paliwa dla aktualnie wybranego trybu zasilania, LPG,
CNG lub benzyna.
Zasięg
Zasięg obliczany jest na podstawie aktualnego poziomu paliwa w
zbiorniku oraz chwilowego zużycia
paliwa. Na wyświetlaczu pokazywane
są wartości średnie.
Po zatankowaniu wartość zasięgu
jest automatycznie aktualizowana z
niewielkim opóźnieniem.
Gdy w zbiorniku jest niski poziom
paliwa, na wyświetlaczu pojawia się
komunikat i zapala się lampka
kontrolna Y na wskaźniku poziomu
paliwa.
Gdy konieczne jest niezwłoczne
uzupełnienie paliwa, pokaże się
komunikat ostrzegawczy, który
pozostanie na wyświetlaczu.
Dodatkowo lampka kontrolna Y miga
na wskaźniku poziomu paliwa 3 123.Zasięg, silnik dwupaliwowy
Wskazywany jest przybliżony zasięg
całkowity i zasięg dla każdego
zbiornika paliwa (LPG lub CNG i benzyny). Niski poziom paliwa w
jednym ze zbiorników sygnalizuje
wskazanie NISKI w odpowiedniej
sekcji.
Poziom paliwa, silnik dwupaliwowy
Wskazywany jest poziom paliwa w
procentach dla aktualnie wybranego
trybu, LPG, CNG lub benzyny.
Timer (Stoper)
Postępować zgodnie z instrukcjami
na wyświetlaczu.

Wskaźniki i przyrządy129Informacje o pojeździe ?
Dostępne strony: ● jednostka
● ostrzeżenie o nadmiernej prędkości
● wskaźnik pozostałej żywotności oleju
● ciśnienie powietrza w oponach ● obciążenie opon
● odległość od poprzedzającego pojazdu
● system rozpoznawania znaków drogowych
Jednostka
Gdy jest wyświetlona strona,
nacisnąć SET/CLR . Wybrać jednostki
angielskie (jednostka 1) lub metryczne (jednostka 3), obracając
pokrętło. Nacisnąć SET/CLR, aby
ustawić jednostkę miary.Ostrzeżenie o nadmiernej prędkości
Funkcja ostrzeżenia o nadmiernej
prędkości alarmuje kierowcę, gdy
ustawiona prędkość zostaje
przekroczona.
Aby ustawić ostrzeżenie o
nadmiernej prędkości, nacisnąć
SET/CLR przy wyświetlonej stronie.
Obracając pokrętło, wybrać wartość. Nacisnąć SET/CLR, aby ustawić
prędkość.
Jeśli wybrane ograniczenie prędkości
zostanie przekroczone, rozlegnie się ostrzeżenie akustyczne. Po
ustawieniu prędkości funkcję tę
można wyłączyć, naciskając
SET/CLR , gdy jest wyświetlona
strona.
Pozostały okres przydatności oleju
Wskazuje szacunkowy czas
przydatności oleju. Wartość
procentowa oznacza bieżące
wskazanie pozostałej żywotności
oleju oraz informuje, kiedy należy
wymienić olej silnikowy i filtr 3 114.
Ciśnienie powietrza w oponach
Podczas jazdy na tej stronie
wyświetlane jest ciśnienie powietrza
we wszystkich oponach 3 263.
Obciążenie opon
Istnieje możliwość wybrania kategorii ciśnienia powietrza w oponach
odpowiadającej aktualnemu ciśnieniu
w ogumieniu 3 263.
Odległość od poprzedzającego
pojazdu
Wyświetlanie odległości w
sekundach od poprzedzającego
poruszającego się pojazdu 3 206.
Jeśli adaptacyjny układ
automatycznej kontroli prędkości jest

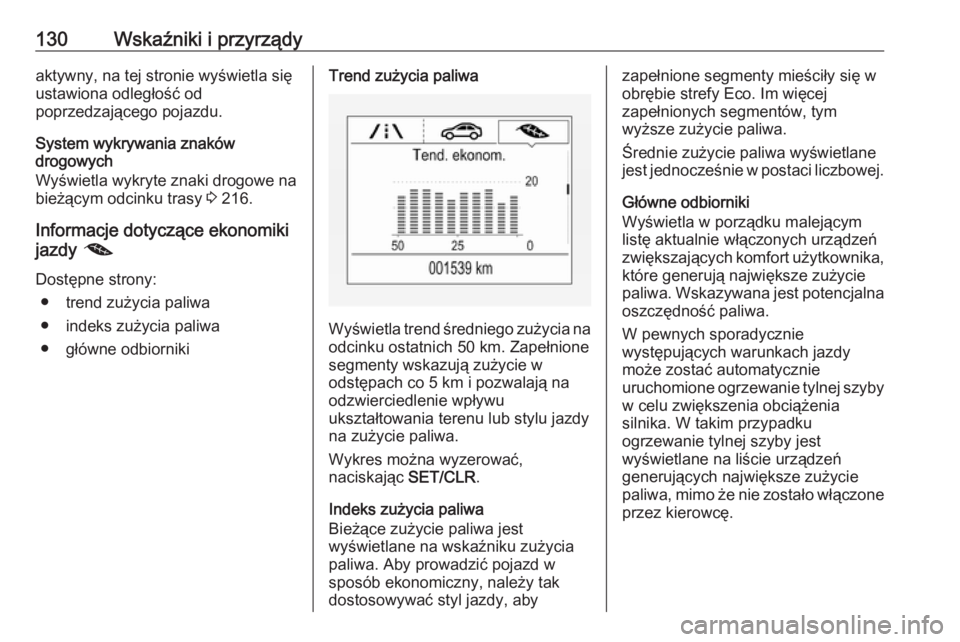

130Wskaźniki i przyrządyaktywny, na tej stronie wyświetla się
ustawiona odległość od
poprzedzającego pojazdu.
System wykrywania znaków
drogowych
Wyświetla wykryte znaki drogowe na
bieżącym odcinku trasy 3 216.
Informacje dotyczące ekonomiki
jazdy @
Dostępne strony: ● trend zużycia paliwa
● indeks zużycia paliwa
● główne odbiornikiTrend zużycia paliwa
Wyświetla trend średniego zużycia na
odcinku ostatnich 50 km. Zapełnione
segmenty wskazują zużycie w
odstępach co 5 km i pozwalają na
odzwierciedlenie wpływu
ukształtowania terenu lub stylu jazdy na zużycie paliwa.
Wykres można wyzerować,
naciskając SET/CLR.
Indeks zużycia paliwa
Bieżące zużycie paliwa jest
wyświetlane na wskaźniku zużycia
paliwa. Aby prowadzić pojazd w
sposób ekonomiczny, należy tak
dostosowywać styl jazdy, aby
zapełnione segmenty mieściły się w
obrębie strefy Eco. Im więcej
zapełnionych segmentów, tym
wyższe zużycie paliwa.
Średnie zużycie paliwa wyświetlane jest jednocześnie w postaci liczbowej.
Główne odbiorniki
Wyświetla w porządku malejącym
listę aktualnie włączonych urządzeń
zwiększających komfort użytkownika,
które generują największe zużycie
paliwa. Wskazywana jest potencjalna
oszczędność paliwa.
W pewnych sporadycznie
występujących warunkach jazdy
może zostać automatycznie
uruchomione ogrzewanie tylnej szyby w celu zwiększenia obciążenia
silnika. W takim przypadku
ogrzewanie tylnej szyby jest
wyświetlane na liście urządzeń
generujących największe zużycie
paliwa, mimo że nie zostało włączone przez kierowcę.

Wskaźniki i przyrządy131Wyświetlacz informacyjny
Wyświetlacz informacyjny znajduje
się na desce rozdzielczej przy
zestawie wskaźników.
W zależności od konfiguracji, pojazd
może być wyposażony w
● Wyświetlacz dotykowy 7-calowy
R 4.0 IntelliLink
lub
● Wyświetlacz dotykowy 7-calowy
Navi 950 z wbudowanym
systemem nawigacyjnym
Wyświetlacze informacyjne mogą
pokazywać:
● czas 3 108
● temperatura zewnętrzna 3 107
● data 3 108
● system Infotainment, patrz opis w
instrukcji obsługi systemu
Infotainment
● obraz z kamery wstecznej 3 214
● wskazania układu ułatwiającego parkowanie 3 209
● nawigacja, patrz opis w instrukcji
obsługi systemu Infotainment● komunikaty systemowe
● ustawienia personalizacji pojazdu 3 134
R 4.0 IntelliLink
Wybieranie menu i ustawień
Korzystając z wyświetlacza, uzyskać
można dostęp do menu i ustawień.
Nacisnąć X, aby włączyć
wyświetlacz.
Nacisnąć ;, aby wyświetlić stronę
główną.
Dotknąć palcem wymaganej ikony wyświetlania menu.
Dotknąć odpowiedniej ikony w celu
potwierdzenia wyboru.
Dotknąć 9, aby powrócić do menu
nadrzędnego.
Nacisnąć ;, aby wrócić do strony
głównej.
Bardziej szczegółowe informacje
można znaleźć w instrukcji obsługi
systemu audio-nawigacyjnego.
Personalizacja ustawień 3 134.
Navi 950
Wybieranie menu i ustawień
Wyświetlacz można obsługiwać na
trzy sposoby:
● za pomocą przycisków obok wyświetlacza
● przez dotykanie ekranu
● za pomocą rozpoznawania mowy

132Wskaźniki i przyrządyObsługa przycisków
Nacisnąć X, aby włączyć
wyświetlacz.
Nacisnąć HOME, aby wyświetlić
stronę główną.
Obrócić pokrętło MENU SELECT,
aby wybrać ikonę wyświetlania menu lub funkcję lub przewinąć podmenu.
Nacisnąć MENU SELECT , aby
potwierdzić wybór.
Nacisnąć BACK, aby wyjść z menu i
przejść do następnego wyższego poziomu lub usunąć ostatni znak w
ciągu znaków.
Nacisnąć HOME, aby wrócić do
strony głównej.
Bardziej szczegółowe informacje
można znaleźć w instrukcji obsługi
systemu audio-nawigacyjnego.Obsługa ekranu dotykowego
Nacisnąć X, aby włączyć
wyświetlacz.
Nacisnąć HOME, aby wybrać stronę
główną.
Dotknąć przycisku na ekranie, aby
uaktywnić opcję lub funkcję, otworzyć
podmenu bądź zatwierdzić wybór.
Dotknąć ekranu i przesunąć palcem
po ekranie, aby przewinąć listę lub
mapę.
Dotknąć Wstecz na ekranie, aby
wyjść z menu i przejść do następnego wyższego poziomu lub usunąć
ostatni znak w ciągu znaków.
Nacisnąć HOME, aby wrócić do
strony głównej.
Bardziej szczegółowe informacje
można znaleźć w instrukcji obsługi
systemu audio-nawigacyjnego.Rozpoznawanie mowy
Opis, patrz instrukcja obsługi
systemu audio-nawigacyjnego.
Personalizacja ustawień 3 134.

Wskaźniki i przyrządy133Komunikaty
pokazywane na
wyświetlaczu
Komunikaty są wyświetlane głównie
na wyświetlaczu informacyjnym
kierowcy, niekiedy wraz z
ostrzeżeniem i sygnałem
dźwiękowym.Komunikaty na wyświetlaczu
informacyjnym kierowcy
dotyczące pojazdu i czynności
serwisowych
Komunikaty są wyświetlane w postaci tekstu. Postępować zgodnie z
wyświetlanymi instrukcjami.
Nacisnąć SET/CLR, MENU lub
obrócić pokrętło regulacyjne w celu
potwierdzenia komunikatu.
Komunikaty na wyświetlaczu
informacyjnym
Niektóre ważne komunikaty
pojawiają się dodatkowo na
wyświetlaczu informacyjnym.
Niektóre komunikaty są wyświetlane
tylko przez kilka sekund.
Ostrzeżenia akustyczne
Rozlegają się podczas
uruchamiania silnika lub w trakcie jazdy w następujących
sytuacjach
Może się włączyć tylko jedno
ostrzeżenie akustyczne na raz.Ostrzeżenie akustyczne informujące
o niezapięciu pasów bezpieczeństwa
ma pierwszeństwo w stosunku do
wszystkich innych ostrzeżeń tego
typu.
● Pasy bezpieczeństwa nie są zapięte.
● Któreś z drzwi lub klapa tylna nie
zostały prawidłowo zamknięte, a
mimo to samochód rusza.
● Przekroczono określoną prędkość jazdy przy
zaciągniętym hamulcu
postojowym.
● Adaptacyjny układ automatycznej kontroli prędkościsamoczynnie się wyłączył.
● Pojazd nadmiernie zbliżył się do pojazdu poprzedzającego.
● Przekroczono ustawioną prędkość lub ograniczenie
prędkości.
● Na wyświetlaczu informacyjnym kierowcy pokazuje się komunikatostrzegawczy.
● Układ ułatwiający parkowanie wykrył przeszkodę.

134Wskaźniki i przyrządy● Nastąpiła niezamierzona zmianapasa ruchu.
● Wybrano bieg wsteczny, gdy wysunięty jest tylny system
transportowy.
● Filtr cząstek stałych osiągnął maksymalny poziom
napełnienia.
Po zaparkowaniu samochodu lub
otwarciu drzwi kierowcy
sygnalizują następujące sytuacje
● pozostawiono włączone światła zewnętrzne.
Gdy silnik jest wyłączony przez
funkcję Autostop
● Jeśli drzwi kierowcy zostaną otwarte.
● Gdy jakikolwiek warunek automatycznego uruchomieniasilnika nie jest spełniony.Komunikat dotyczący
napięcia baterii
W przypadku zbyt niskiego napięcia
akumulatora pojazdu na
wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy.
1. Należy bezzwłocznie wyłączyć wszelkie odbiorniki prądu, które
nie są konieczne do bezpiecznej
jazdy, np. ogrzewanie foteli,
podgrzewanie tylnej szyby lub
inne urządzenia.
2. Akumulator pojazdu należy doładować prowadząc pojazd bez
przerwy przez pewien czas lub używając ładowarki.
Komunikat ostrzegawczy zniknie po
dwóch kolejnych uruchomieniach
silnika bez spadku napięcia.
Jeżeli nie udaje się naładować
akumulatora pojazdu, przyczynę
usterki należy usunąć w warsztacie.Personalizacja
ustawień
Ustawienia pojazdu można
dostosować do własnych upodobań,
konfigurując opcje na wyświetlaczu
informacyjnym.
Niektóre ustawienia osobiste różnych
kierowców można zapisać osobno
dla każdego kluczyka. Ustawienia
zapisywane 3 22.
W zależności od wersji wyposażenia
i lokalnych przepisów niektóre z
poniżej opisanych funkcji mogą być
niedostępne.
Niektóre funkcje są wyświetlane lub
aktywne wyłącznie podczas pracy
silnika.
Ustawienia osobiste
Wyświetlacz IntelliLink 7 cali
Nacisnąć ;, wybrać Ustawienia , a
następnie Samochód na ekranie
dotykowym.
