2017.25 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

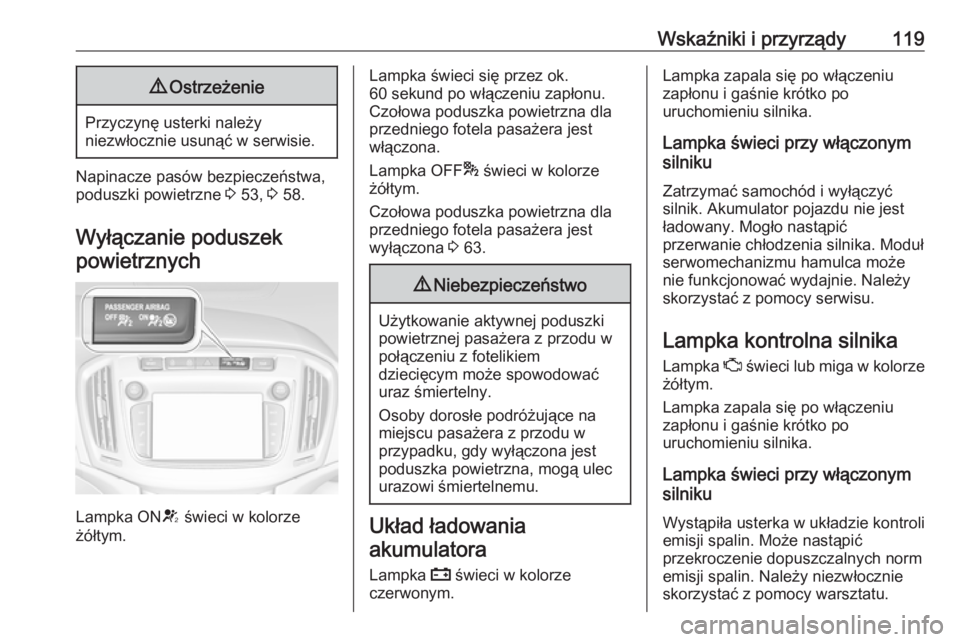

Wskaźniki i przyrządy1199Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 53, 3 58.
Wyłączanie poduszek powietrznych
Lampka ON V świeci w kolorze
żółtym.
Lampka świeci się przez ok.
60 sekund po włączeniu zapłonu. Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka OFF * świeci w kolorze
żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 63.9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy serwisu.
Lampka kontrolna silnika Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroliemisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.

120Wskaźniki i przyrządyLampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Układ hamulcowy isprzęgłowy
Lampka R świeci w kolorze
czerwonym.
Poziom płynu hamulcowego i
sprzęgłowego jest zbyt niski, gdy nie
jest zaciągnięty hamulec postojowy
sterowany ręcznie 3 244.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Lampka zapala się, gdy hamulec
postojowy sterowany ręcznie jest
zaciągnięty i zostaje włączony zapłon 3 184.
Nacisnąć pedał
Lampka - świeci lub miga w kolorze
żółtym.
Lampka świeci Aby zwolnić hamulec postojowy
sterowany elektrycznie, należy
wcisnąć pedał hamulca 3 184.
Aby uruchomić silnik w trybie
Autostop, należy wcisnąć pedał
sprzęgła. System stop-start 3 169.
Lampka miga
Aby w normalny sposób uruchomić
silnik, należy wcisnąć pedał sprzęgła
3 17, 3 167.
Na wyświetlaczu informacyjnym
kierowcy dodatkowo pokazywany jest
komunikat informujący o
konieczności wciśnięcia pedału
3 133.Hamulec postojowy
sterowany elektrycznie
Lampka m świeci lub miga w kolorze
czerwonym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie jest włączony 3 184.
Lampka miga
Hamulec postojowy sterowany elektrycznie nie jest w pełni włączony
lub jest zwolniony. Należy podjąć
próbę usunięcia błędu układu:
włączyć zapłon, wcisnąć pedał
hamulca, wyłączyć, a następnie
włączyć hamulec postojowy
sterowany elektrycznie. Jeśli
lampka m nadal miga, nie można
kontynuować jazdy – skorzystać z
pomocy warsztatu.
Usterka hamulca postojowego sterowanego elektrycznie
Lampka j świeci lub miga w kolorze
żółtym.

Wskaźniki i przyrządy121Lampka świeciHamulec postojowy sterowany
elektrycznie funkcjonuje ze
zmniejszoną wydajnością 3 184.
Lampka miga
Hamulec postojowy sterowany
elektrycznie jest w trybie
serwisowym. W celu wyzerowania
błędu zatrzymać samochód, włączyć
i wyłączyć hamulec postojowy
sterowany elektrycznie.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 183.
Zmiana biegu Gdy ze względu na oszczędność
paliwa zalecane jest włączenie
wyższego biegu, wyświetlany jest
symbol R wraz z numerem wyższego
biegu.
Wspomaganie układu kierowniczego
Lampka c świeci w kolorze żółtym.
Zapala się przy zmniejszonej sile
wspomagania układu
kierowniczego
Siła wspomagania układu
kierowniczego jest zmniejszana ze
względu na przegrzanie układu. Po
schłodzeniu układu lampka kontrolna
gaśnie.
System stop-start 3 169.Zapala się w przypadku
wyłączenia wspomagania układu
kierowniczego
Awaria wspomagania układu
kierowniczego. Należy zwrócić się do
warsztatu.
Odległość od
poprzedzającego pojazdu
E wskazuje ustawienie odległości od
poprzedzającego pojazdu (czułości
systemu ostrzegającego o zderzeniu
czołowym) za pomocą wypełnionych
pasków odległości.
Ostrzeżenie o zderzeniu czołowym
3 202.
System ostrzegania o
opuszczeniu pasa ruchu
Lampka ) świeci na zielono lub miga
w kolorze żółtym.
Lampka świeci w kolorze
zielonym
System jest włączony i jest gotowy do
działania.

122Wskaźniki i przyrządyLampka miga w kolorze żółtym
System wykrył niezamierzoną
zmianę pasa ruchu.
Układ stabilizacji toru jazdy
wyłączony
Lampka n świeci w kolorze żółtym.
Układ wyłączony.
Elektroniczny układ
stabilizacji toru jazdy i
kontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.
Lampka świeci
W układzie występuje usterka.
Możliwe jest kontynuowanie jazdy,
jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.Lampka miga
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Elektroniczna stabilizacja toru jazdy
3 187, System kontroli trakcji
3 186.
Układ kontroli trakcji
wyłączony
Lampka k świeci w kolorze żółtym.
Układ wyłączony.
Podgrzewanie wstępnesilnika
Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
Filtr cząstek stałych przy silniku wysokoprężnym
Lampka % świeci lub miga w kolorze
żółtym.Filtr cząstek stałych wymaga
czyszczenia.
Kontynuować jazdę, aż wskaźnik %
zgaśnie. W miarę możliwości
uważać, aby prędkość obrotowa
silnika nie spadła poniżej wartości
2000 obr./min.
Lampka świeci Filtr cząstek stałych jest pełny. Jaknajszybciej przeprowadzić procedurę
czyszczenia.
Lampka miga
Osiągnięty został maksymalny
poziom napełnienia filtra. Jak
najszybciej przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Filtr cząstek stałych 3 173, system
stop-start 3 169.
AdBlue
Lampka Y miga w kolorze żółtym.
Niski poziom AdBlue. Niezwłocznie wlej AdBlue, aby zapobiec
aktywowaniu blokady rozruchu
silnika.

Wskaźniki i przyrządy123AdBlue 3 174.
Układ monitorowania ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci
Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Lampka miga
W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po
upływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.
Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.
9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 240.
Niski poziom paliwa Lampka Y świeci lub miga w kolorze
żółtym.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt niski.
Lampka miga
Paliwo na wyczerpaniu. Niezwłocznie
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Uzupełnianie paliwa 3 226.
Katalizator 3 174.

124Wskaźniki i przyrządyOdpowietrzanie układu paliwowegosilnika wysokoprężnego 3 246.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie
będzie można uruchomić silnika.
Światła zewnętrzne Lampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 143.
Światła drogowe
Lampka C świeci w kolorze
niebieskim.
Lampka świeci się przy włączonych
światłach drogowych, podczas
aktywowania sygnału świetlnego
3 144 lub gdy włączone są światła
drogowe wraz z funkcją doświetlania
światłami drogowymi 3 144.Funkcja doświetlania
światłami drogowymi
Lampka f świeci w kolorze
zielonym.
Została aktywowana funkcja
doświetlania światłami drogowymi
3 147.
Reflektory LED Lampka f świeci lub miga w kolorze
żółtym.
Lampka świeci
Wystąpiła usterka w układzie.
Należy skorzystać z pomocy serwisu.
Lampka miga
Układ jest ustawiony na symetryczne światła mijania.
Lampka kontrolna f miga przez około
cztery sekundy po włączeniu
zapłonu, przypominając o
symetrycznym ustawieniu
reflektorów 3 146.Światła przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 150.
Tylne światło
przeciwmgielne
Lampka r świeci w kolorze żółtym.
Włączone jest tylne światło
przeciwmgielne 3 150.
Automatyczna kontrola prędkości
Lampka m świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym
System jest włączony.

Wskaźniki i przyrządy125Lampka świeci w kolorze
zielonym
Układ automatycznej kontroli
prędkości jest włączony. Ustawiona
prędkość jest pokazywana na
wyświetlaczu informacyjnym
kierowcy.
Automatyczna kontrola prędkości
3 191.
Adaptacyjny układ
automatycznej kontroli
prędkości
Lampka m świeci w kolorze białym
lub zielonym.
W wyświetlaczu informacyjnym
kierowcy świeci C.
Lampka m świeci w kolorze
białym
System jest włączony.
Lampka m świeci w kolorze
zielonym
Adaptacyjny układ automatycznej
kontroli prędkości jest włączony.Gdy adaptacyjny układ
automatycznej kontroli prędkości jest
włączony lub aktywny, na
wyświetlaczu informacyjnym
kierowcy pokazuje się C z ustawioną
prędkością.
Adaptacyjny układ automatycznej
kontroli prędkości 3 194.
Wykryto pojazd z przodu Lampka A świeci w kolorze
zielonym.
Lampka świeci w kolorze
zielonym
Wykryto pojazd z przodu poruszający
się po tym samym pasie.
Adaptacyjny układ automatycznej
kontroli prędkości 3 194, ostrzeżenie
o zderzeniu czołowym 3 202.
Ograniczenie prędkości jazdy
Gdy ograniczenie prędkości jazdy
jest aktywne, świeci się symbol L.
Ustawiona prędkość wyświetla się
obok symbolu L.Ogranicznik prędkości 3 193.
System rozpoznawania znaków drogowych
L wyświetla wykryte znaki drogowe
jako lampki kontrolne.
System wykrywania znaków
drogowych 3 216.
Sygnalizator otwartych
drzwi
Lampka h świeci w kolorze
czerwonym.
Otwarte są drzwi lub klapa tylna.

126Wskaźniki i przyrządyWyświetlacze
informacyjne
Wyświetlacz informacyjny kierowcy
Wyświetlacz informacyjny kierowcy
znajduje się w zestawie wskaźników.
Za pomocą przycisków na dźwigni
kierunkowskazów można na
wyświetlaczu informacyjnym
kierowcy wybierać następujące
menu:● informacje o przebiegu/zużyciu paliwa, wyświetlane przez ;,
patrz opis poniżej
● informacje o pojeździe, wyświetlane przez ?, patrz
opis poniżej
● informacje dotyczące ekonomiki jazdy, wyświetlane przez @,
patrz opis poniżej
W stosownych przypadkach
pokazują się następujące wskazania:
● komunikaty ostrzegawcze 3 133
● sygnalizacja zmiany biegu 3 121
● sygnalizacja trybu jazdy 3 178
● ostrzeżenie dotyczące ciśnienia w oponach 3 263
● przypomnienie o zapięciu pasów bezpieczeństwa 3 118
● informacje dotyczące czynności serwisowych 3 114
Niektóre z wyświetlanych funkcji różnią się w zależności od tego, czy
pojazd znajduje się w ruchu, czy stoi.
Niektóre funkcje są dostępne
wyłącznie podczas jazdy.Wybieranie menu i funkcji
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
W celu przełączania pomiędzy
kolejnymi menu lub w celu przejścia z
podmenu do menu nadrzędnego,
naciskać MENU.
