2016 YAMAHA YFM90 Manuale de Empleo (in Spanish)

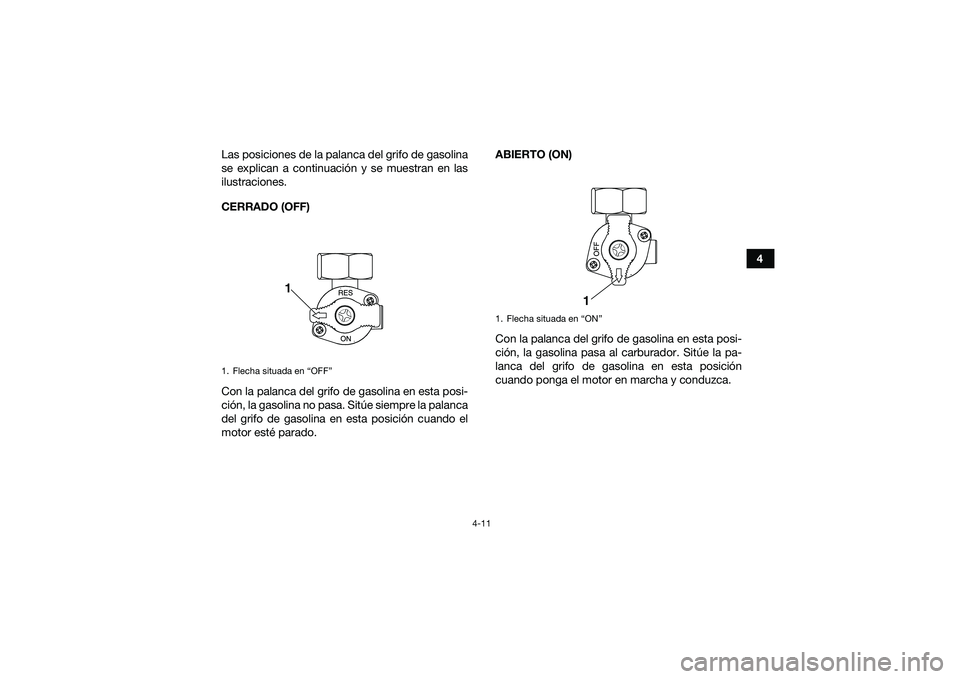

4-11
4
Las posiciones de la palanca del grifo de gasolina
se explican a continuación y se muestran en las
ilustraciones.
CERRADO (OFF)
Con la palanca del grifo de gasolina en esta posi-
ción, la gasolina no pasa. Sitúe siempre la palanca
del grifo de gasolina en esta posición cuando el
motor esté parado. ABIERTO (ON)
Con la palanca del grifo de gasolina en esta posi-
ción, la gasolina pasa al carburador. Sitúe la pa-
lanca del grifo de gasolina en esta posición
cuando ponga el motor en marcha y conduzca.
1. Flecha situada en “OFF”
1
1. Flecha situada en “ON”
1
UBD360S0.book Page 11 Tuesday, February 24, 2015 9:54 AM

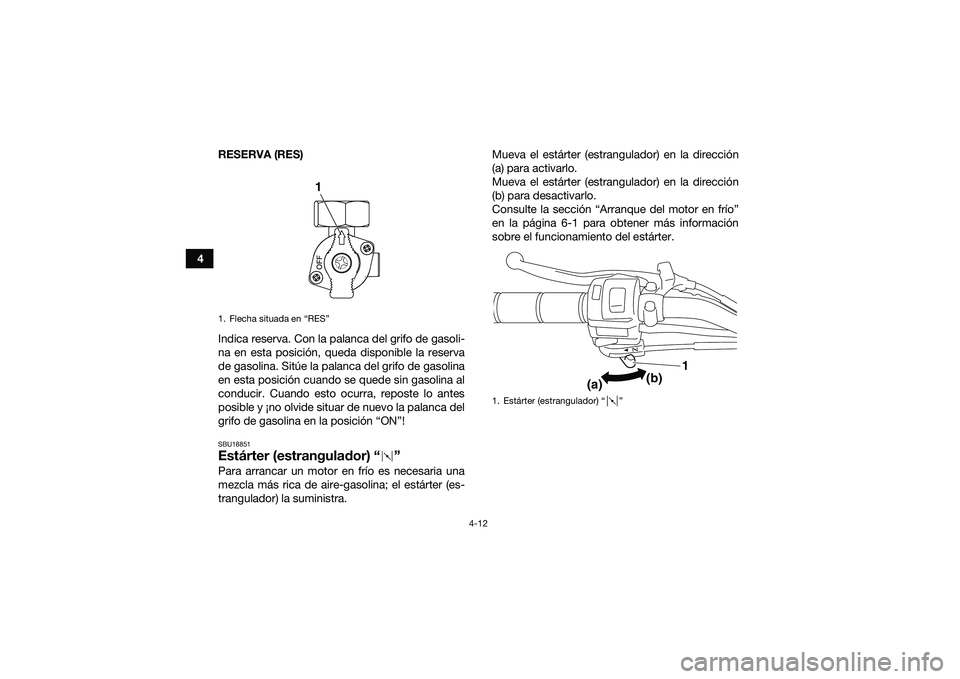

4-12
4RESERVA (RES)
Indica reserva. Con la palanca del grifo de gasoli-
na en esta posición, queda disponible la reserva
de gasolina. Sitúe la palanca del grifo de gasolina
en esta posición cuando se quede sin gasolina al
conducir. Cuando esto ocurra, reposte lo antes
posible y ¡no olvide situar de nuevo la palanca del
grifo de gasolina en la posición “ON”!
SBU18851Estárter (estrangulador) “ ”Para arrancar un motor en frío es necesaria una
mezcla más rica de aire-gasolina; el estárter (es-
trangulador) la suministra. Mueva el estárter (estrangulador) en la dirección
(a) para activarlo.
Mueva el estárter (estrangulador) en la dirección
(b) para desactivarlo.
Consulte la sección “Arranque del motor en frío”
en la página 6-1 para obtener más información
sobre el funcionamiento del estárter.1. Flecha situada en “RES”
1
1. Estárter (estrangulador) “ ”
1
(a) (b)
UBD360S0.book Page 12 Tuesday, February 24, 2015 9:54 AM

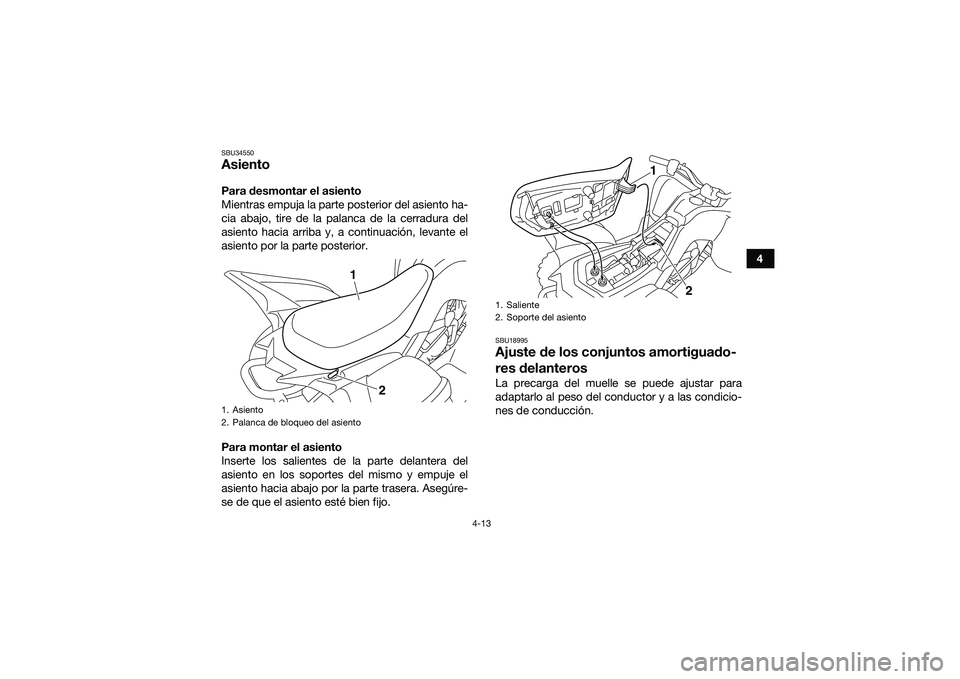

4-13
4
SBU34550AsientoPara desmontar el asiento
Mientras empuja la parte posterior del asiento ha-
cia abajo, tire de la palanca de la cerradura del
asiento hacia arriba y, a continuación, levante el
asiento por la parte posterior.
Para montar el asiento
Inserte los salientes de la parte delantera del
asiento en los soportes del mismo y empuje el
asiento hacia abajo por la parte trasera. Asegúre-
se de que el asiento esté bien fijo.
SBU18995Ajuste de los conjuntos amortiguado-
res delanterosLa precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.
1. Asiento
2. Palanca de bloqueo del asiento
1
2
1. Saliente
2. Soporte del asiento
12
UBD360S0.book Page 13 Tuesday, February 24, 2015 9:54 AM

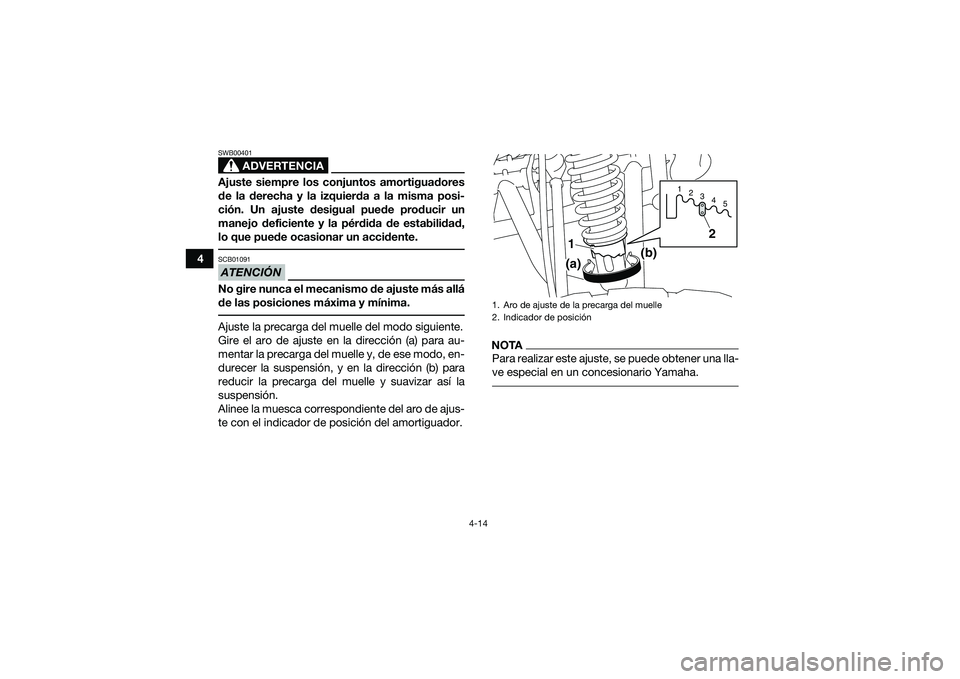

4-14
4
ADVERTENCIA
SWB00401Ajuste siempre los conjuntos amortiguadores
de la derecha y la izquierda a la misma posi-
ción. Un ajuste desigual puede producir un
manejo deficiente y la pérdida de estabilidad,
lo que puede ocasionar un accidente. ATENCIÓNSCB01091No gire nunca el mecanismo de ajuste más allá
de las posiciones máxima y mínima. Ajuste la precarga del muelle del modo siguiente.
Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.
Alinee la muesca correspondiente del aro de ajus-
te con el indicador de posición del amortiguador.
NOTAPara realizar este ajuste, se puede obtener una lla-
ve especial en un concesionario Yamaha. 1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
123 45
2
1(a)
(b)
UBD360S0.book Page 14 Tuesday, February 24, 2015 9:54 AM

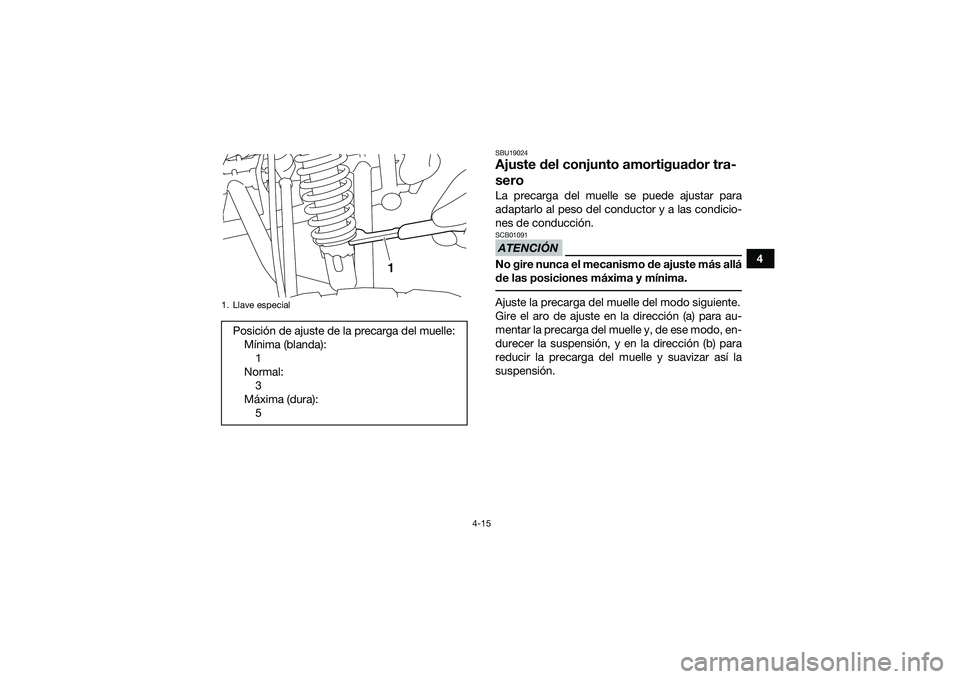

4-15
4
SBU19024Ajuste del conjunto amortiguador tra-
seroLa precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.ATENCIÓNSCB01091No gire nunca el mecanismo de ajuste más allá
de las posiciones máxima y mínima. Ajuste la precarga del muelle del modo siguiente.
Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.
1. Llave especialPosición de ajuste de la precarga del muelle:Mínima (blanda):1
Normal: 3
Máxima (dura): 5
1
UBD360S0.book Page 15 Tuesday, February 24, 2015 9:54 AM

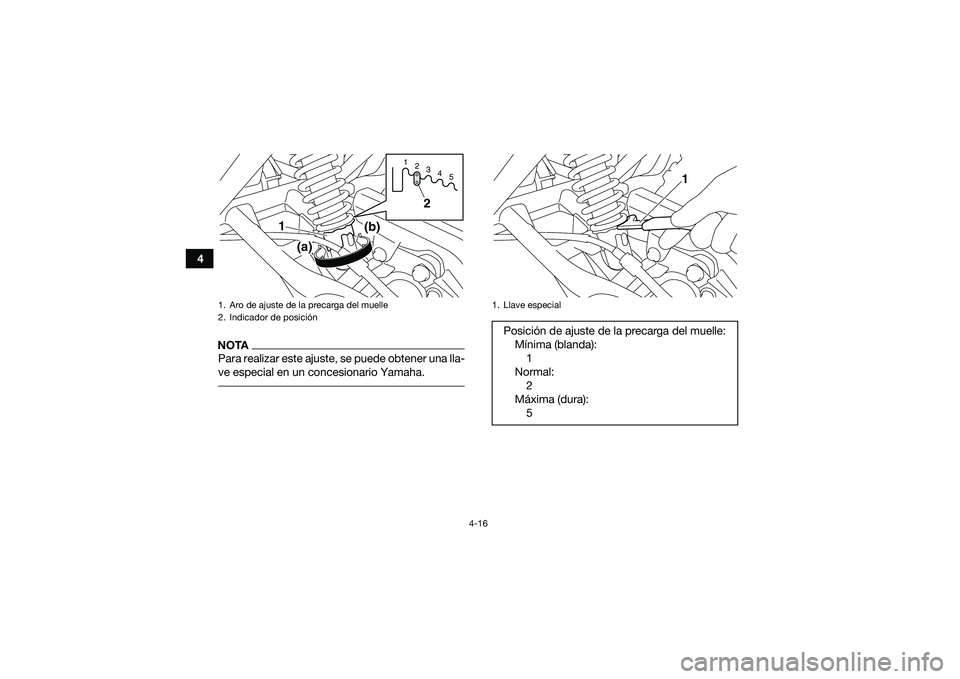

4-16
4
NOTAPara realizar este ajuste, se puede obtener una lla-
ve especial en un concesionario Yamaha. 1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
123 45
2
1
(a)
(b)
1. Llave especialPosición de ajuste de la precarga del muelle:
Mínima (blanda):1
Normal: 2
Máxima (dura): 5
1
UBD360S0.book Page 16 Tuesday, February 24, 2015 9:54 AM

5-1
5
SBU19203
COMPROBACIONES ANTES DE LA UTILIZACIÓN
SBU19226Revise el estado del vehículo cada vez que lo utilice a fin de eliminar cualquier duda sobre su seguridad.
Siga siempre los procedimientos e intervalos de inspección y mantenimiento indicados en el Manual del
propietario.
ADVERTENCIA
SWB00482Las posibilidades de accidente o daños materiales aumentan si no se revisa y mantiene el vehículo
correctamente. No utilice el vehículo si detecta cualquier problema. Si un problema no puede sub-
sanarse por los procedimientos de ajuste indicados en este manual, haga revisar el vehículo en un
concesionario Yamaha. Antes de utilizar el vehículo compruebe los elementos siguientes:
ELEMENTOOPERACIÓN PÁGINA
Gasolina • Compruebe el nivel de gasolina en el depósito de gasolina y, si es
necesario, añada la gasolina recomendada.
• Compruebe si existen fugas en la línea de gasolina. Corrija si es necesario. 4-9, 5-3
Aceite de motor • Compruebe el nivel de aceite en el motor y, si es necesario, añada
el aceite recomendado hasta el nivel especificado.
• Compruebe si existen fugas de aceite en el ATV. Corrija si es nece- sario. 5-3, 8-12
Aceite de la transmisión • Compruebe si existen fugas de aceite en el ATV. Corregir si es ne-
cesario. 5-3, 8-15
UBD360S0.book Page 1 Tuesday, February 24, 2015 9:54 AM

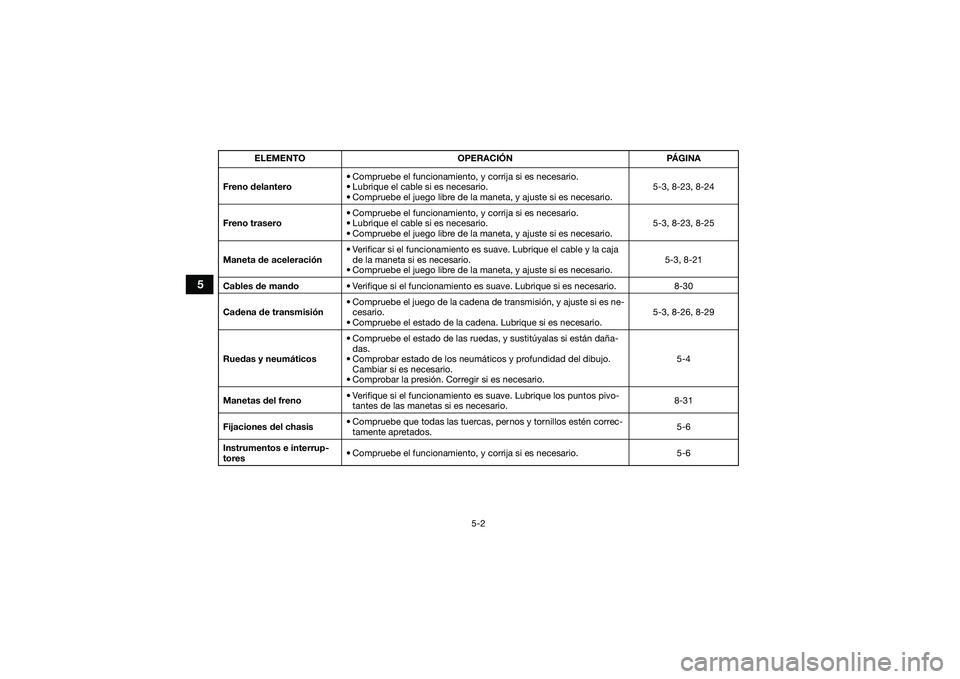

5-2
5
Freno delantero• Compruebe el funcionamiento, y corrija si es necesario.
• Lubrique el cable si es necesario.
• Compruebe el juego libre de la maneta, y ajuste si es necesario. 5-3, 8-23, 8-24
Freno trasero • Compruebe el funcionamiento, y corrija si es necesario.
• Lubrique el cable si es necesario.
• Compruebe el juego libre de la maneta, y ajuste si es necesario. 5-3, 8-23, 8-25
Maneta de aceleración • Verificar si el funcionamiento es suave. Lubrique el cable y la caja
de la maneta si es necesario.
• Compruebe el juego libre de la maneta, y ajuste si es necesario. 5-3, 8-21
Cables de mando • Verifique si el funcionamiento es suave. Lubrique si es necesario. 8-30
Cadena de transmisión • Compruebe el juego de la cadena de transmisión, y ajuste si es ne-
cesario.
• Compruebe el estado de la cadena. Lubrique si es necesario. 5-3, 8-26, 8-29
Ruedas y neumáticos • Compruebe el estado de las ruedas, y sustitúyalas si están daña-
das.
• Comprobar estado de los neumáticos y profundidad del dibujo. Cambiar si es necesario.
• Comprobar la presión. Corregir si es necesario. 5-4
Manetas del freno • Verifique si el funcionamiento es suave. Lubrique los puntos pivo-
tantes de las manetas si es necesario. 8-31
Fijaciones del chasis • Compruebe que todas las tuercas, pernos y tornillos estén correc-
tamente apretados. 5-6
Instrumentos e interrup-
tores • Compruebe el funcionamiento, y corrija si es necesario. 5-6
ELEMENTO OPERACIÓN PÁGINAUBD360S0.book Page 2 Tuesday, February 24, 2015 9:54 AM
