2016 YAMAHA YFM90 Manuale de Empleo (in Spanish)

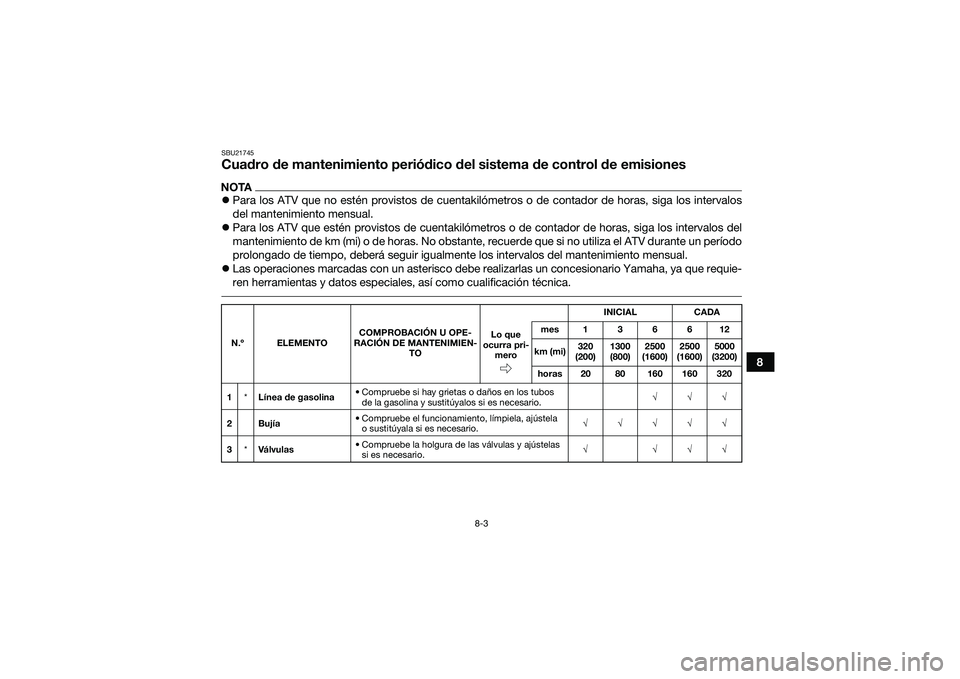

8-3
8
SBU21745Cuadro de mantenimiento periódico del sistema de control de emisionesNOTAPara los ATV que no estén provistos de cuentakilómetros o de contador de horas, siga los intervalos
del mantenimiento mensual.
 Para los ATV que estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento de km (mi) o de horas. No obstante, recuerde que si no utiliza el ATV durante un período
prolongado de tiempo, deberá seguir igualmente los intervalos del mantenimiento mensual.
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica. N.º ELEMENTO COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
1 *Línea de gasolina • Compruebe si hay grietas o daños en los tubos
de la gasolina y sustitúyalos si es necesario. √√√
2Bujía • Compruebe el funcionamiento, límpiela, ajústela
o sustitúyala si es necesario. √√√√√
3 *Vá l v u l a s • Compruebe la holgura de las válvulas y ajústelas
si es necesario. √ √√√
UBD360S0.book Page 3 Tuesday, February 24, 2015 9:54 AM

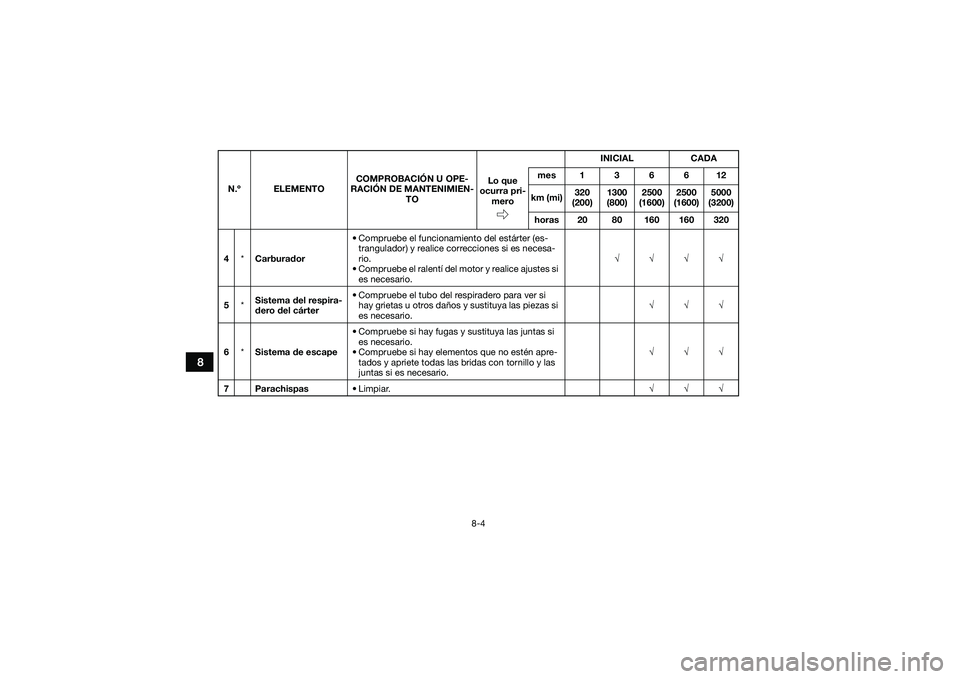

8-4
8
4*Carburador • Compruebe el funcionamiento del estárter (es-
trangulador) y realice correcciones si es necesa-
rio.
• Compruebe el ralentí del motor y realice ajustes si es necesario. √√√√
5 *Sistema del respira-
dero del cárter • Compruebe el tubo del respiradero para ver si
hay grietas u otros daños y sustituya las piezas si
es necesario. √√√
6 *Sistema de escape • Compruebe si hay fugas y sustituya las juntas si
es necesario.
• Compruebe si hay elementos que no estén apre- tados y apriete todas las bridas con tornillo y las
juntas si es necesario. √√√
7 Parachispas •Limpiar. √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBD360S0.book Page 4 Tuesday, February 24, 2015 9:54 AM

8-5
8
SBU2186ACuadro general de mantenimiento y engraseNOTAPara los ATV que no estén provistos de cuentakilómetros o de contador de horas, siga los intervalos
del mantenimiento mensual.
 Para los ATV que estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento de km (mi) o de horas. No obstante, recuerde que si no utiliza el ATV durante un período
prolongado de tiempo, deberá seguir igualmente los intervalos del mantenimiento mensual.
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica. N.º ELEMENTO COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
1 Filtro de aire • Límpielo y sustitúyalo si es necesario. Cada 20–40 horas (con más frecuencia
en condiciones en las que haya polvo o humedad)
2 Tubo de drenaje del
filtro de aire
•Limpiar.
√√√√√
UBD360S0.book Page 5 Tuesday, February 24, 2015 9:54 AM

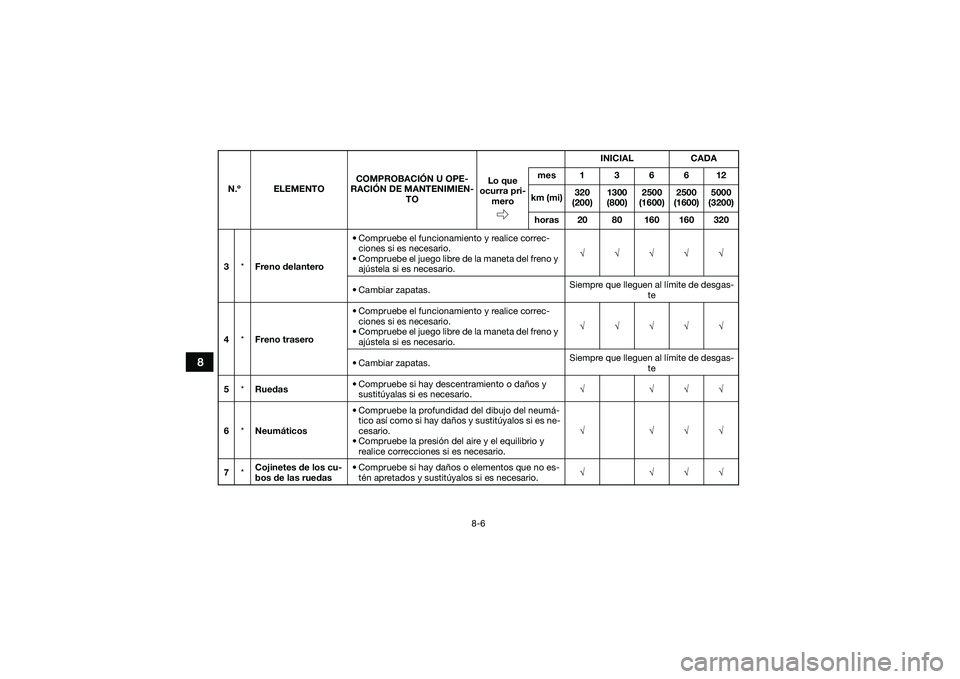

8-6
8
3*Freno delantero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el juego libre de la maneta del freno y ajústela si es necesario. √√√√√
• Cambiar zapatas. Siempre que lleguen al límite de desgas-
te
4 *Freno trasero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el juego libre de la maneta del freno y ajústela si es necesario. √√√√√
• Cambiar zapatas. Siempre que lleguen al límite de desgas-
te
5 *Ruedas • Compruebe si hay descentramiento o daños y
sustitúyalas si es necesario. √ √√√
6 *Neumáticos • Compruebe la profundidad del dibujo del neumá-
tico así como si hay daños y sustitúyalos si es ne-
cesario.
• Compruebe la presión del aire y el equilibrio y realice correcciones si es necesario. √ √√√
7 *Cojinetes de los cu-
bos de las ruedas • Compruebe si hay daños o elementos que no es-
tén apretados y sustitúyalos si es necesario. √ √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL
CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBD360S0.book Page 6 Tuesday, February 24, 2015 9:54 AM

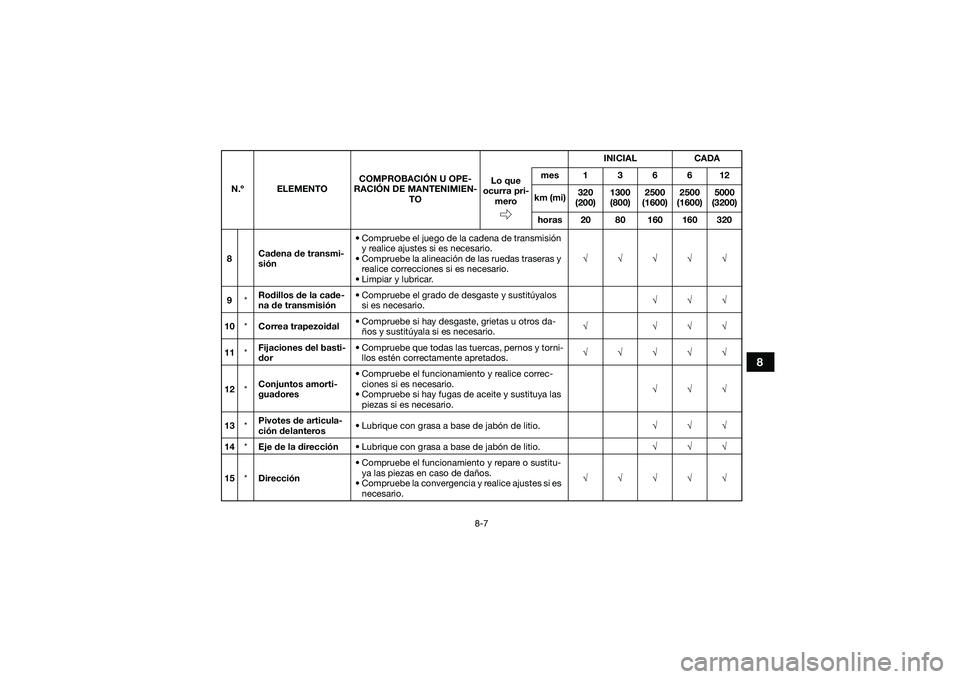

8-7
8
8Cadena de transmi-
sión • Compruebe el juego de la cadena de transmisión
y realice ajustes si es necesario.
• Compruebe la alineación de las ruedas traseras y realice correcciones si es necesario.
• Limpiar y lubricar. √√√√√
9 *Rodillos de la cade-
na de transmisión • Compruebe el grado de desgaste y sustitúyalos
si es necesario. √√√
10 *Correa trapezoidal • Compruebe si hay desgaste, grietas u otros da-
ños y sustitúyala si es necesario. √ √√√
11 *Fijaciones del basti-
dor • Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados. √√√√√
12 *Conjuntos amorti-
guadores • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe si hay fugas de aceite y sustituya las piezas si es necesario. √√√
13 *Pivotes de articula-
ción delanteros • Lubrique con grasa a base de jabón de litio.
√√√
14 *Eje de la dirección • Lubrique con grasa a base de jabón de litio. √√√
15 *Dirección • Compruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
• Compruebe la convergencia y realice ajustes si es necesario. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
UBD360S0.book Page 7 Tuesday, February 24, 2015 9:54 AM

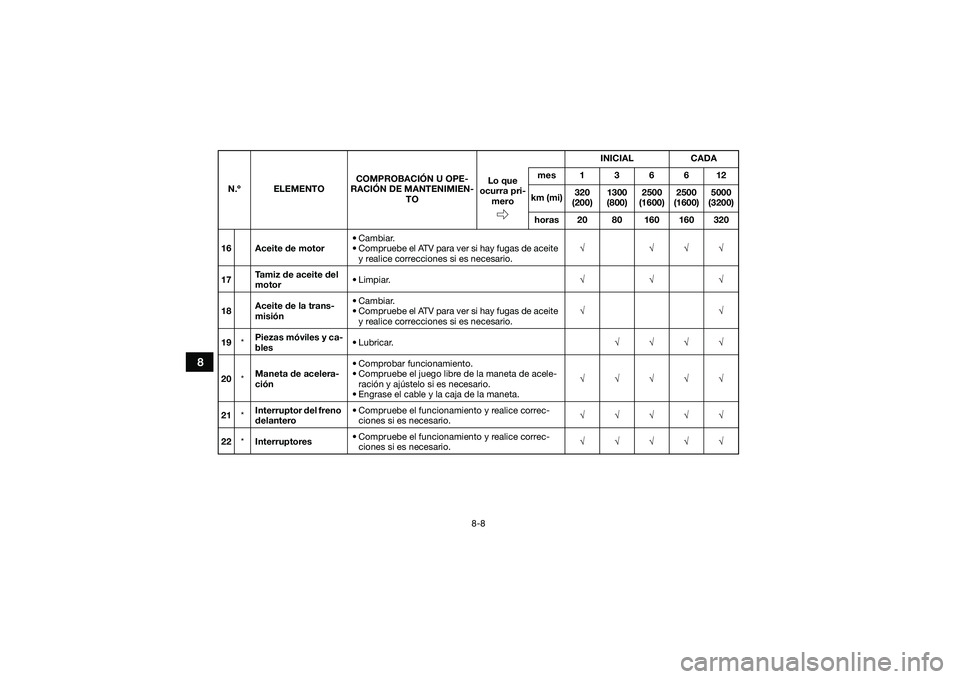

8-8
8
16 Aceite de motor• Cambiar.
• Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario. √ √√√
17 Tamiz de aceite del
motor
•Limpiar.
√√√
18 Aceite de la trans-
misión • Cambiar.
• Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario. √√
19 *Piezas móviles y ca-
bles • Lubricar.
√√√√
20 *Maneta de acelera-
ción • Comprobar funcionamiento.
• Compruebe el juego libre de la maneta de acele-
ración y ajústelo si es necesario.
• Engrase el cable y la caja de la maneta. √√√√√
21 *Interruptor del freno
delantero • Compruebe el funcionamiento y realice correc-
ciones si es necesario. √√√√√
22 *Interruptores • Compruebe el funcionamiento y realice correc-
ciones si es necesario. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBD360S0.book Page 8 Tuesday, February 24, 2015 9:54 AM

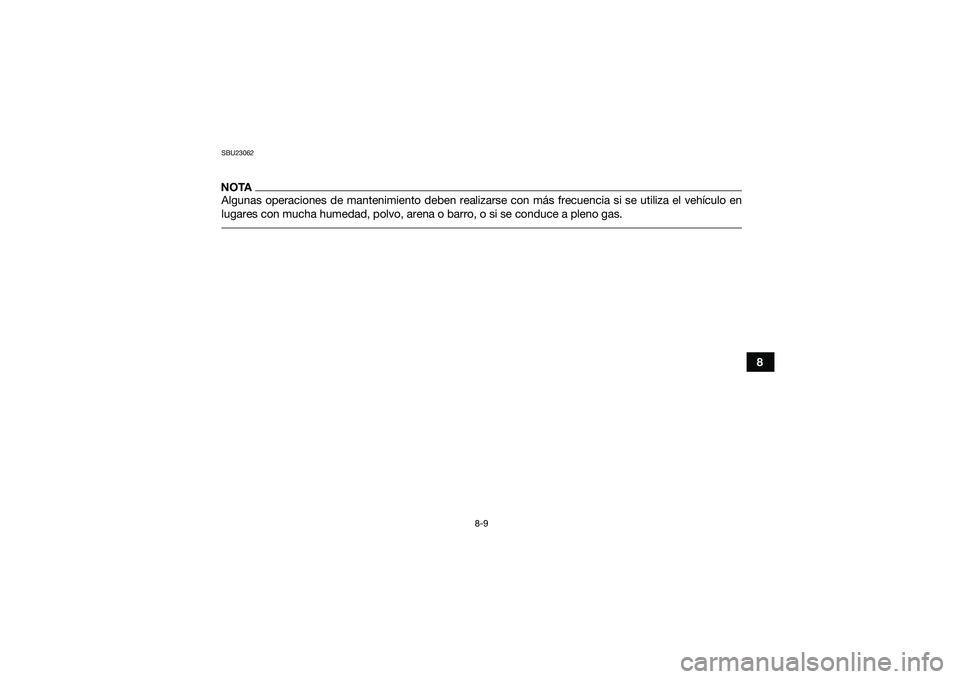

8-9
8
SBU23062NOTAAlgunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas. UBD360S0.book Page 9 Tuesday, February 24, 2015 9:54 AM

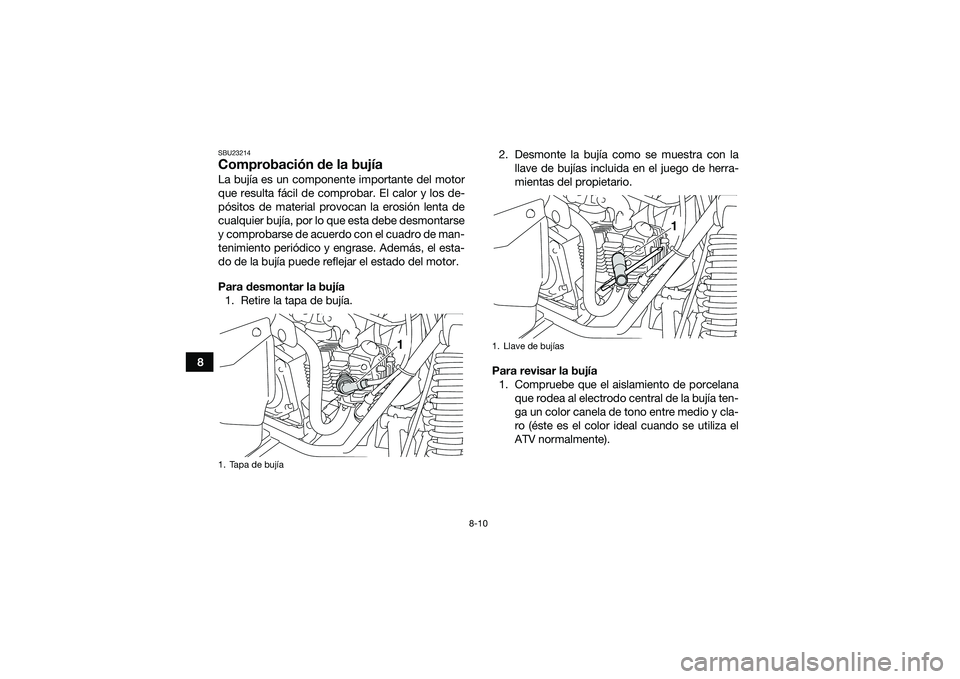

8-10
8
SBU23214Comprobación de la bujíaLa bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los de-
pósitos de material provocan la erosión lenta de
cualquier bujía, por lo que esta debe desmontarse
y comprobarse de acuerdo con el cuadro de man-
tenimiento periódico y engrase. Además, el esta-
do de la bujía puede reflejar el estado del motor.
Para desmontar la bujía1. Retire la tapa de bujía. 2. Desmonte la bujía como se muestra con la
llave de bujías incluida en el juego de herra-
mientas del propietario.
Para revisar la bujía 1. Compruebe que el aislamiento de porcelana que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y cla-
ro (éste es el color ideal cuando se utiliza el
ATV normalmente).1. Tapa de bujía
1
1. Llave de bujías
1
UBD360S0.book Page 10 Tuesday, February 24, 2015 9:54 AM
