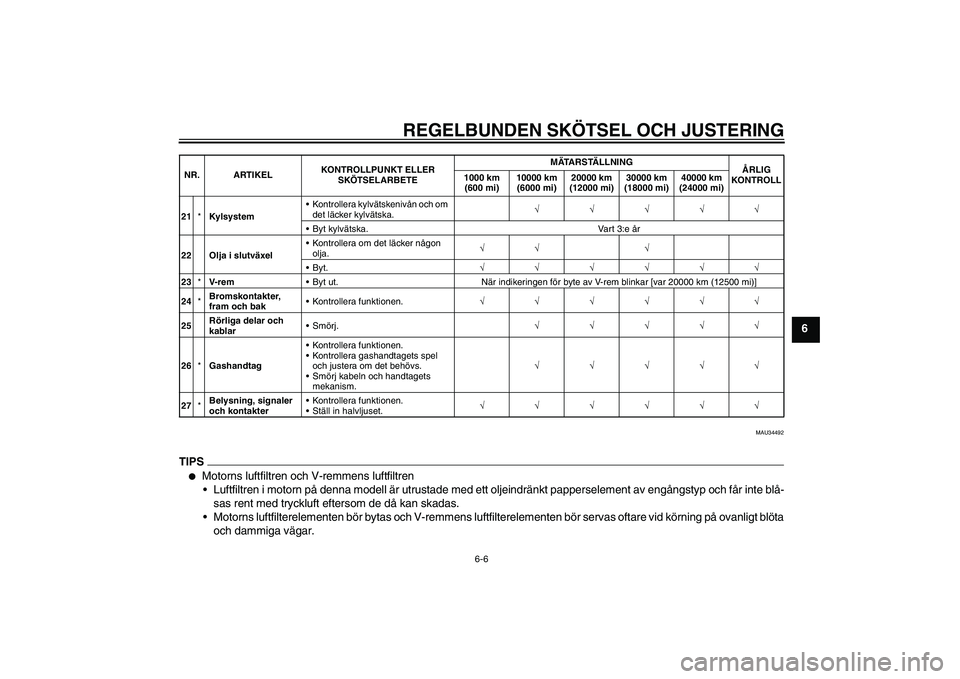

REGELBUNDEN SKÖTSEL OCH JUSTERING
6-6
6
MAU34492
TIPS●
Motorns luftfiltren och V-remmens luftfiltren Luftfiltren i motorn på denna modell är utrustade med ett oljeindränkt papperselement av engångstyp och får inte blå- sas rent med tryckluft eftersom de då kan skadas.
Motorns luftfilterelementen bör bytas och V-remmens luftfilterelementen bör servas oftare vid körning på ovanligt blöta och dammiga vägar.
21 *Kylsystem Kontrollera kylvätskenivån och om
det läcker kylvätska.
√√√√√
Byt kylvätska. Vart 3:e år
22 Olja i slutväxel Kontrollera om det läcker någon
olja.
√√ √
Byt.
√√√√√√
23*V- r e m Byt ut. När indikeringen för byte av V-rem blinkar [var 20000 km (12500 mi)]
24 *Bromskontakter,
fram och bak
Kontrollera funktionen.
√√√√√√
25Rörliga delar och
kablar
Smörj.
√√√√√
26
*Gashandtag Kontrollera funktionen.
Kontrollera gashandtagets spel
och justera om det behövs.
Smörj kabeln och handtagets mekanism.
√√√√√
27 *Belysning, signaler
och kontakter Kontrollera funktionen.
Ställ in halvljuset.
√√√√√√
NR. ARTIKEL
KONTROLLPUNKT ELLER
SKÖTSELARBETE MÄTARSTÄLLNING
ÅRLIG
KONTROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1SDM1.book Page 6 Monday, November 18, 2013 10:41 AM

REGELBUNDEN SKÖTSEL OCH JUSTERING
6-7
6
●
Hydraulbroms Kontrollera och fyll på bromsvätska vid behov.
Vart annat år bör huvudbromscylinderns och bromsokens inre komponenter bytas samt bromsvätskan ersättas.
Byt bromsledningar vart fjärde år eller om det uppstått sprickor eller om de är skadade.
U1SDM1.book Page 7 Monday, November 18, 2013 10:41 AM

REGELBUNDEN SKÖTSEL OCH JUSTERING
6-8
6
MAU18772
Lossa och sätta fast paneler De paneler som visas på bilden måste
lossas för att visa skötselarbeten som
beskrivs i detta kapitel ska kunna utfö-
ras. Titta i detta avsnitt varje gång som
en panel måste lossas eller sättas fast.
MAUM3101
Panel A
För att ta bort panelenLossa och ta bort skruvarna och dra se-
dan panelen utåt.
För att sätta fast panelenPlacera panelen där den ska sitta och
skruva fast den med skruvarna.
1. Panel AZAUM1024
1
1. Panel B
2. Panel C
1. Panel DZAUM10221
2
ZAUM1021
1
1. Panel A
2. Skruv
21
U1SDM1.book Page 8 Monday, November 18, 2013 10:41 AM

REGELBUNDEN SKÖTSEL OCH JUSTERING
6-9
6Panel B
För att ta bort panelen
1. Öppna det främre förvaringsfacket
A. (Se sidan 3-16.)
2. Lossa och ta bort skruven och dra sedan loss panelen. För att sätta fast panelen
Placera panelen där den ska sitta och
skruva fast den med skruven.
Panel C
För att ta bort panelen1. Öppna det främre förvaringsfacket
B. (Se sidan 3-16.)
2. Lossa och ta bort skruven och dra sedan loss panelen. För att sätta fast panelen
Placera panelen där den ska sitta och
skruva fast den med skruven.
Panel D
För att ta bort panelen1. Ta bort snabbfästet och dra sedan
loss panelen under kåpan som vi-
sas.TIPSSnabbfästena lossas genom att trycka
in centrumpinnen med en skruvmejsel
och sedan dra ut hela fästet.
1. Skruv1
1. Panel B
2. SkruvZAUM1046
12
1. Panel C
2. SkruvZAUM104712
U1SDM1.book Page 9 Monday, November 18, 2013 10:41 AM

REGELBUNDEN SKÖTSEL OCH JUSTERING
6-10
6
2. Ta bort skruvarna och dra sedan
loss kåpan.
3. Lossa och ta bort bultarna för bat- terifästet och dra sedan loss fästet. 4. Ta bort batterifästet och panelen
genom att dra loss det som visas.
För att sätta fast panelen
1. Sätt tillbaka batterifästet och pane- len och skruva fast med bultarna.
2. Placera kåpan där den ska sitta och skruva fast den med skruvar-
na.
3. Placera den undre panelen i ur- sprungsläget och montera snabb-
fästet.
TIPSFör att montera snabbfästet, tryck ut
centrumpinnen så att den sticker ut.
Tryck därefter in snabbfästet i den und-
re kåpan och sätt fast den genom att
trycka in centrumpinnen.
1. Kåpa
2. Snabbfäste
1. Skruv
2. KåpaZAUM104212ZAUM10432
1
1
1. Panel D
2. Fäste
3. BultZAUM1045
1
32
3
U1SDM1.book Page 10 Monday, November 18, 2013 10:41 AM

REGELBUNDEN SKÖTSEL OCH JUSTERING
6-11
6
MAUM3021
Kontroll av tändstiftet Tändstiftet är en viktig komponent i mo-
torn och det är lätt att kontrollera det.
Eftersom värme och avlagringar gör att
tändstift långsamt eroderar, bör tänd-
stiftet tas bort och kontrolleras enligt ta-
bellen för regelbunden skötsel och
smörjning. Dessutom kan tändstiftets
skick avslöja motorns skick.
För att ta bort tändstiftet1. Ställ upp fordonet på sitt mittstöd
2. Öppna sadeln. (Se sidan 3-16.)
3. Ta bort det bakre förvaringsfacket genom att skruva loss bultarna. 4. Ta bort tändstiftshatten.
5. Ta bort tändstiften som bilden vi-
sar med hjälp av den tändstifts-
nyckel som finns i ägarens verk-
tygssats. För att kontrollera tändstiftet
1. Kontrollera att porslinet runt mitt- elektroden har en lätt ljusbrun färg
(den ideala färgen när fordonet
körs normalt).
TIPSOm färgen på tändstiftet skiljer sig från
de andra kan det vara fel på motorn.
Försök inte åtgärda felet själv. Låt i stäl-
let en Yamaha-återförsäljare kontrolle-
ra den.2. Kontrollera om elektroden på tänd-stiftet har eroderat eller om det
finns avlagringar och byt tändstiftet
vid behov.
3. Mät elektrodavståndet på tändstif- tet med ett bladmått och justera
avståndet vid behov.
1. Förvaringsfack
2. BultZAUM1040
2
1
1. Tändstiftshatt
1. TändstiftsnyckelZAUM1025
1
ZAUM1026
1
Rekommenderat tändstift: NGK/CR7E
U1SDM1.book Page 11 Monday, November 18, 2013 10:41 AM

REGELBUNDEN SKÖTSEL OCH JUSTERING
6-12
6
För att montera tändstiftet 1. Gör rent tätningsringen och dess anliggningsytor och torka av gän-
gorna på tändstiftet.
2. Montera tändstiftet med hjälp av
tändstiftsnyckeln och dra åt tänd-
stiftet till angivet moment.
TIPSOm du inte har tillgång till en moment-
nyckel när du drar åt tändstiftet kan du
dra åt det genom att dra fast det ytterli-
gare 1/4– 1/2 varv efter det att du skru-
vat fast det för hand. Tändstiftet bör
emellertid dras åt med en moment-
nyckel så snart som möjligt.3. Sätt fast tändstiftshatten.TIPSSe till att tändstiftskabeln är fastsatt i
klämman som visas.4. Sätt det bakre förvaringsfacket i sitt ursprungliga läge och skruva
fast det med bultarna. 5. Stäng sadeln.
1. Rekommenderat elektrodavståndRekommenderat elektrodavstånd:
0.7 –0.8 mm (0.028– 0.031 in)
Åtdragningsmoment: Tändstift:12.5 Nm (1.25 m ·kgf, 9.04 ft· lbf)
1
1. Tändstiftshatt
2. Tändstiftskabelns klämma
3. Tändstiftskabel
ZAUM1027
1
2
3
U1SDM1.book Page 12 Monday, November 18, 2013 10:41 AM

REGELBUNDEN SKÖTSEL OCH JUSTERING
6-13
6
MAUM3031
Motorolja och oljefilter Oljenivån i motorn bör kontrolleras före
varje körning. Dessutom måste oljan
och oljefiltret bytas vid de intervall som
anges i tabellen för regelbunden sköt-
sel och smörjning samt om indikering-
en för oljebyte tänds.
För att kontrollera motorns oljenivå1. Ställ upp fordonet på sitt mittstöd. Om den lutar lite kan du få en fel-
aktig avläsning.
2. Starta motorn, värm upp den un- der några minuter och stäng se-
dan av motorn igen.
3. Vänta några minuter så att oljan stabiliseras, ta bort påfyllnings-
locket och torka av oljestickan.
Stoppa tillbaka oljestickan (utan att
skruva in den) och lyft sedan upp
den för att kontrollera oljenivån.TIPSMotorns oljenivå ska ligga mellan spet-
sen på oljestickan och markeringen för
maximinivå.
4. Om oljenivån inte befinner sig mel-lan spetsen på oljestickan och
markeringen för maximinivån, bör
olja av rekommenderad typ fyllas
på till rätt nivå.
5. Stoppa ner oljestickan i påfyll- ningshålet och dra fast påfyllnings-
locket.
För att byta olja (med eller utan byte
av oljefilter) 1. Ställ upp fordonet på sitt mittstöd. 2. Starta motorn, värm upp den un-
der några minuter och stäng se-
dan av motorn igen.
3. Placera ett oljetråg under motorn för att samla upp oljan.
4. Ta bort oljepåfyllningslocket och avtappningspluggen för motorolja
och packningarna, och töm ut oljan
från vevhuset.
TIPSHoppa över stegen 5 –7 om du inte ska
byta oljefilter.5. Ta bort locket över oljefiltret ge- nom att lossa bultarna.
ANMÄRKNING: När locket över
oljefilterinsatsen tas bort kom-
1. Påfyllningslock för motorolja
2. Oljesticka
3. Max-markering
4. Spetsen på oljestickanZAUM102834
1
2
1. Oljeavtappningsplugg
2. Packning
1 2
