FAU74230

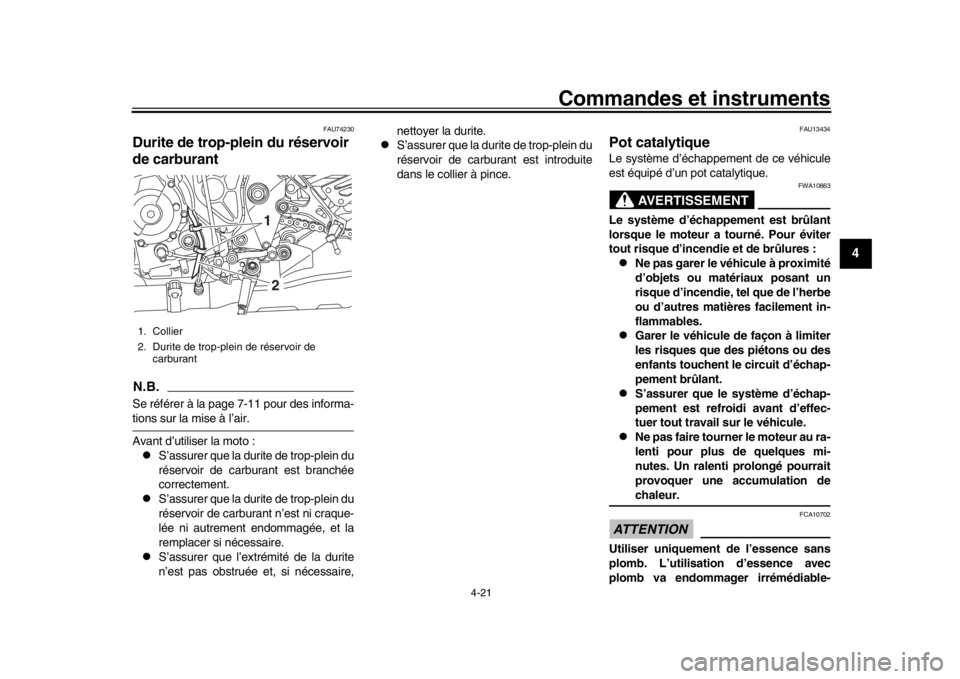

Durite de trop-plein du réservoir
de carburantN.B.Se référer à la page 7-11 pour des informa-tions sur la mise à l’air.
Avant d’utiliser la moto :
S’assurer que la durite de trop-plein du
réservoir de carburant est branchée
correctement.

S’assurer que la durite de trop-plein du
réservoir de carburant n’est ni craque-
lée ni autrement endommagée, et la
remplacer si nécessaire.

S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire, nettoyer la durite.

S’assurer que la durite de trop-plein du
réservoir de carburant est introduite
dans le collier à pince.
FAU13434
Pot catalytiqueLe système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10863
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :
Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.

Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.

S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.

Ne pas faire tourner le moteur au ra-
lenti pour plus de quelques mi-
nutes. Un ralenti prolongé pourrait
provoquer une accumulation dechaleur.
ATTENTION
FCA10702
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-
1. Collier
2. Durite de trop-plein de réservoir de
carburant
1
2
B67-9-F0.book 21 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Commandes et instruments
4-22
1
2
34
5
6
7
8
9
10
11
12
ment le pot catalytique.
FAU57991

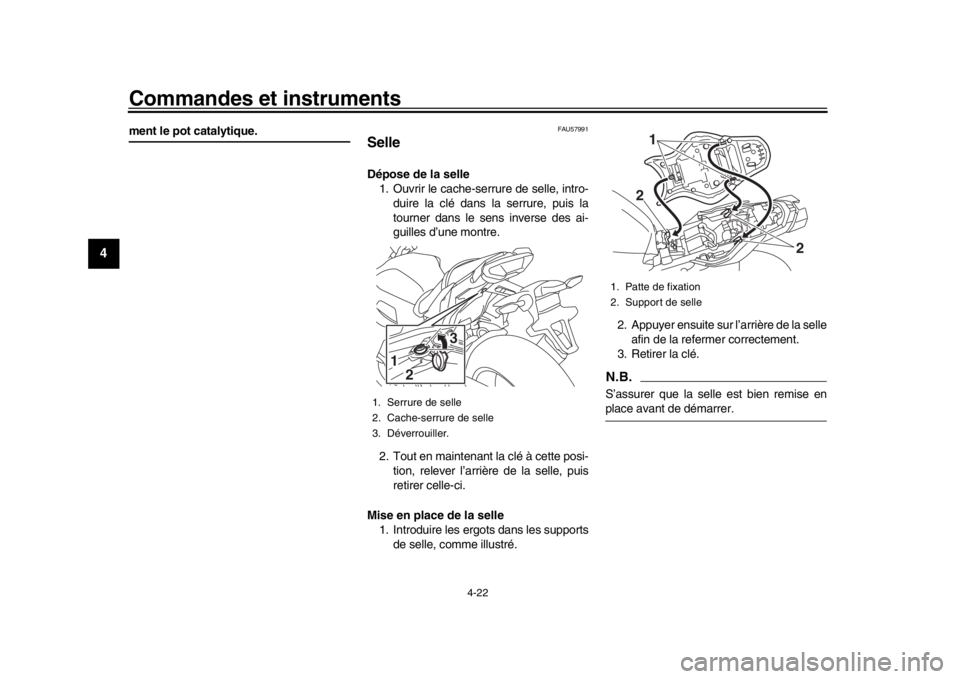

SelleDépose de la selle 1. Ouvrir le cache-serrure de selle, intro-
duire la clé dans la serrure, puis la
tourner dans le sens inverse des ai-
guilles d’une montre.
2. Tout en maintenant la clé à cette posi- tion, relever l’arrière de la selle, puis
retirer celle-ci.
Mise en place de la selle 1. Introduire les ergots dans les supports
de selle, comme illustré. 2. Appuyer ensuite sur l’arrière de la selle
afin de la refermer correctement.
3. Retirer la clé.
N.B.S’assurer que la selle est bien remise enplace avant de démarrer.
1. Serrure de selle
2. Cache-serrure de selle
3. Déverrouiller.
1 3
2
1. Patte de fixation
2. Support de selle
2
2 1
B67-9-F0.book 22 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Commandes et instruments
4-23
1
2
345
6
7
8
9
10
11
12
FAU70410
Réglage de la fourcheATTENTION
FCA22471

Faire particulièrement attention à
ne pas érafler la finition anodisée or
lors des réglages de la suspension.

Ne jamais dépasser les limites
maximale ou minimale afin d’éviter
d’endommager les mécanismes in-ternes de la suspension.
Ce modèle est équipé d’une suspension ré-
glable. La précontrainte du ressort, la force
d’amortissement à la détente et la force
d’amortissement à la compression de
chaque bras peuvent être réglées.AVERTISSEMENT
FWA10181
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réduire lamaniabilité et la stabilité du véhicule.
Précontrainte du ressort
Pour augmenter la précontrainte du ressort
et donc durcir la sus pension, tourner l’écrou
de réglage de chacun des bras de fourche
dans le sens (a). P our réduire la précon-
trainte du ressort et donc adoucir la suspen-
sion, tourner ces deux écrous de réglage dans le sens (b).
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage de chacun des
bras de fourche dans le
sens (a). Pour ré-
duire la force d’amortissement à la détente et donc adoucir l’amortissement, tourner
ces deux vis dans le sens (b).

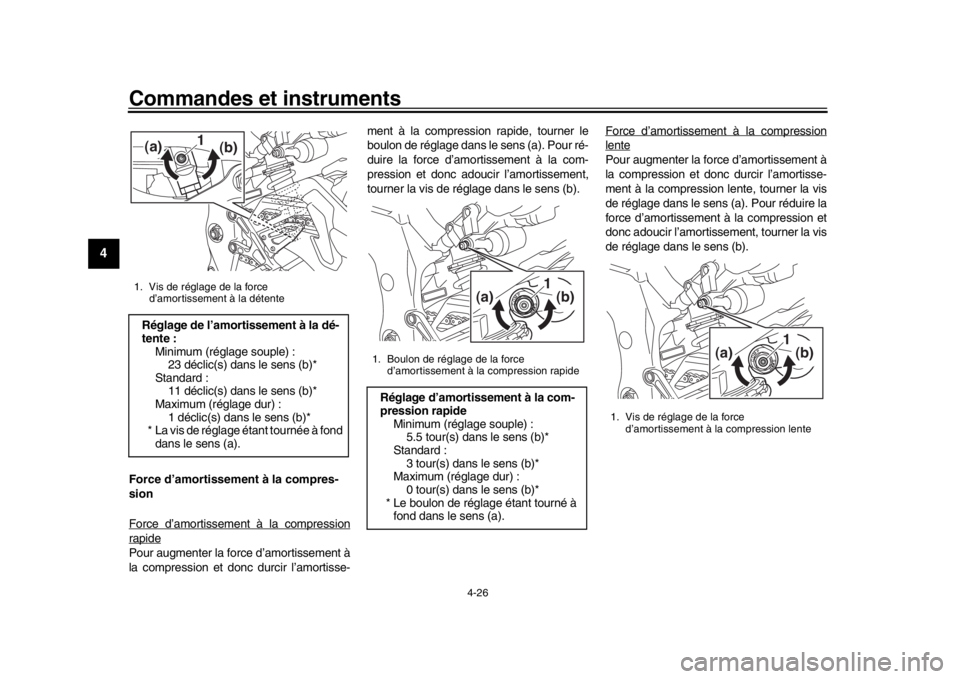

Force d’amortissement à la compres-
sion
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vi
s de réglage de chacun
1. Écrou de réglage de la précontrainte du
ressortRéglage de la préc ontrainte de res-
sort : Minimum (réglage souple) :
0 tour(s) dans le sens (a)*
Standard : 9 tour(s) dans le sens (a)*
Maximum (réglage dur) : 15 tour(s) dans le sens (a)*
* L’écrou de réglage étant tourné à
fond dans le sens (b).
1
(a) (b)
1. Boulon de réglage de la force
d’amortissement à la détenteRéglage de l’amortissement à la dé-
tente :Minimum (réglage souple) :14 déclic(s) dans le sens (b)*
Standard : 6 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* Le boulon de réglage étant tourné à fond dans le sens (a).
1
(a) (b)
B67-9-F0.book 23 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Commandes et instruments
4-24
1
2
34
5
6
7
8
9
10
11
12
des bras de fourche d ans le sens (a). Pour
réduire la force d’amortissement à la com-
pression et donc adoucir l’amortissement,
tourner ces deux vis dans le sens (b).N.B.En raison de différences dans la production,
le nombre total des déclics de réglage peut varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de
déclics représente toutefois la même plage
de réglage. Afin d’obtenir un réglage précis,
il est préférable de vérifier le nombre de dé-
clics de chaque dispositif et d’adapter les
valeurs données, si nécessaire.
FAU74240
Réglage du combiné
ressort-amortisseur
AVERTISSEMENT
FWA10222
Ce combiné ressort-amortisseur
contient de l’azote fortement comprimé.
Lire attentivement et s’assurer de bien
comprendre les informations ci-dessous
avant de manipuler le combiné res-
sort-amortisseur.
Ne pas modifier ni tenter d’ouvrir la
bonbonne.

Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz a
ugmenterait ex-
cessivement, et la bonbonne pour-
rait exploser.

Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.

Ne pas jeter un combiné res-
sort-amortisseur endommagé ou
usé. Tout entretien d’un combiné
ressort-amortisseur doit être confiéà un concessionnaire Yamaha.
1. Boulon de réglage de la force d’amortissement à la compressionRéglage de l’amortissement à la
compression :Minimum (réglage souple) :
23 déclic(s) dans le sens (b)*
Standard : 17 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* Le boulon de réglage étant tourné à
fond dans le sens (a).
1
(a) (b)
B67-9-F0.book 24 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Commandes et instruments
4-25
1
2
345
6
7
8
9
10
11
12
ATTENTION
FCA10102
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommagerle mécanisme.
Ce modèle est équipé d’une suspension ré-
glable. La précontrainte du ressort, la force
d’amortissement à la détente, la force
d’amortissement à la compression rapide et
la force d’amortissement à la compression
lente peuvent être réglées.
Précontrainte du ressort 1. Desserrer le contre-écrou.
2. Pour augmenter la précontrainte de ressort et donc durcir la suspension,
tourner la bague de réglage dans le
sens (a). Pour réduire la précontrainte
de ressort et donc adoucir la suspen-
sion, tourner la bague de réglage dans
le sens (b).
Le réglage de la précontrainte du res-
sort est déterminé en mesurant la dis-
tance A. Plus elle est longue, plus la
précontrainte du ressort est élevée ;
Plus elle est courte, plus la précon-
trainte du ressort est faible.

Effectuer ce réglage à l’aide de la
clé spéciale incluse dans la trousse
de réparation supplémentaire. 3. Serrer le contre-écrou au couple spé-
cifié. ATTENTION: Toujours serrer
le contre-écrou de sorte qu’il
touche la bague de réglage, puis le
serrer ensuite au couple spéci-
fié.
[FCA22760]
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la force d’amortissement à la
détente et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b).
1. Bague de réglage de la précontrainte de ressort
2. Contre-écrou
1. Distance A
(a) (b)1
2
1
Précontrainte de ressort :
Minimum (réglage souple) :Distance A = 77.5 mm (3.05 in)
Standard :
Distance A = 81.5 mm (3.21 in)
Maximum (réglage dur) : Distance A = 85.5 mm (3.37 in)
Couple de serrage : Contre-écrou :25 Nm (2.5 m·kgf, 18 ft·lbf)
B67-9-F0.book 25 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Commandes et instruments
4-26
1
2
34
5
6
7
8
9
10
11
12
Force d’amortissement à la compres-
sion
Force d’amortissement à la compressionrapidePour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse- ment à la compression rapide, tourner le
boulon de réglage dans le sens (a). Pour ré-
duire la force d’amortissement à la com-
pression et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b).
Force d’amortissement à la compression
lentePour augmenter la forc
e d’amortissement à
la compression et donc durcir l’amortisse-
ment à la compression lente, tourner la vis
de réglage dans le sens (a). Pour réduire la
force d’amortissement à la compression et
donc adoucir l’amortissement, tourner la vis
de réglage dans le sens (b).
1. Vis de réglage de la force d’amortissement à la détenteRéglage de l’amortissement à la dé-
tente :Minimum (réglage souple) :23 déclic(s) dans le sens (b)*
Standard :
11 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a).(a) (b)
1
1. Boulon de réglage de la force
d’amortissement à la compression rapideRéglage d’amortissement à la com-
pression rapideMinimum (réglage souple) :5.5 tour(s) dans le sens (b)*
Standard : 3 tour(s) dans le sens (b)*
Maximum (réglage dur) :
0 tour(s) dans le sens (b)*
* Le boulon de réglage étant tourné à fond dans le sens (a).
(a) (b)
1
1. Vis de réglage de la force
d’amortissement à la compression lente
(a) (b)
1
B67-9-F0.book 26 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Commandes et instruments
4-27
1
2
345
6
7
8
9
10
11
12
N.B.Afin d’obtenir un réglage précis, il est préfé-
rable de vérifier le nombre total de déclics
ou de tours de chaque dispositif. En effet,
en raison de différences dans la production,
le nombre total des déclics ou tours de ré-
glage peut varier selon les dispositifs de ré-glage de la force d’amortissement.
FAU15152

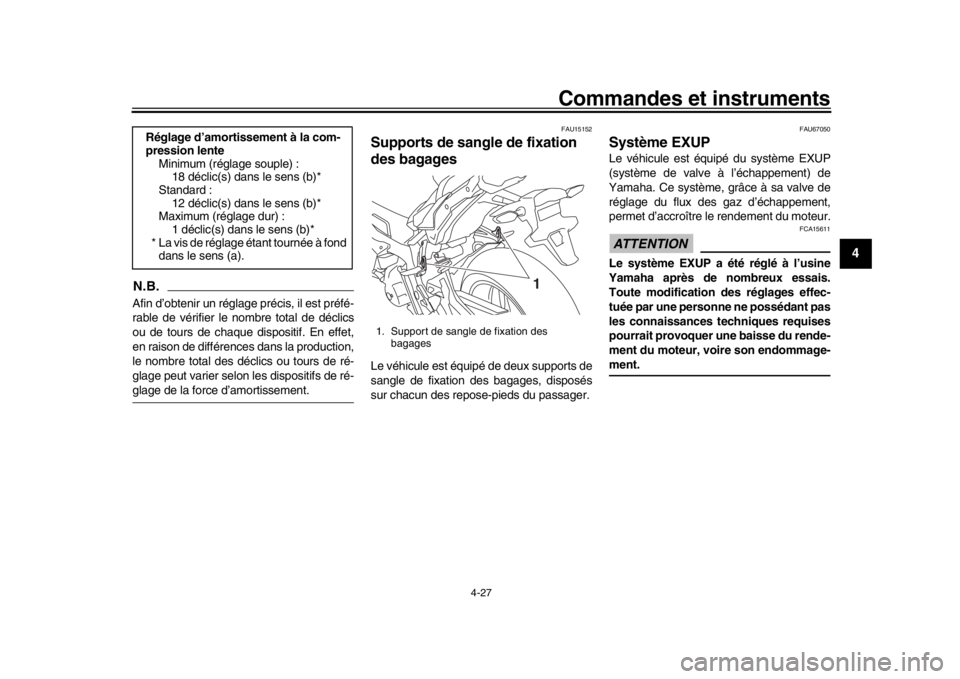

Supports de sangle de fixation
des bagagesLe véhicule est équipé de deux supports de
sangle de fixation des bagages, disposés
sur chacun des repose-pieds du passager.
FAU67050
Système EXUPLe véhicule est équipé du système EXUP
(système de valve à l’échappement) de
Yamaha. Ce système, grâce à sa valve de
réglage du flux des gaz d’échappement,
permet d’accroître le rendement du moteur.ATTENTION
FCA15611
Le système EXUP a été réglé à l’usine
Yamaha après de nombreux essais.
Toute modification des réglages effec-
tuée par une personne ne possédant pas
les connaissances techniques requises
pourrait provoquer une baisse du rende-
ment du moteur, voire son endommage-ment.
Réglage d’amortissement à la com-
pression lente
Minimum (réglage souple) : 18 déclic(s) dans le sens (b)*
Standard : 12 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a).
1. Support de sangle de fixation des
bagages
1
B67-9-F0.book 27 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Commandes et instruments
4-28
1
2
34
5
6
7
8
9
10
11
12
FAU49453

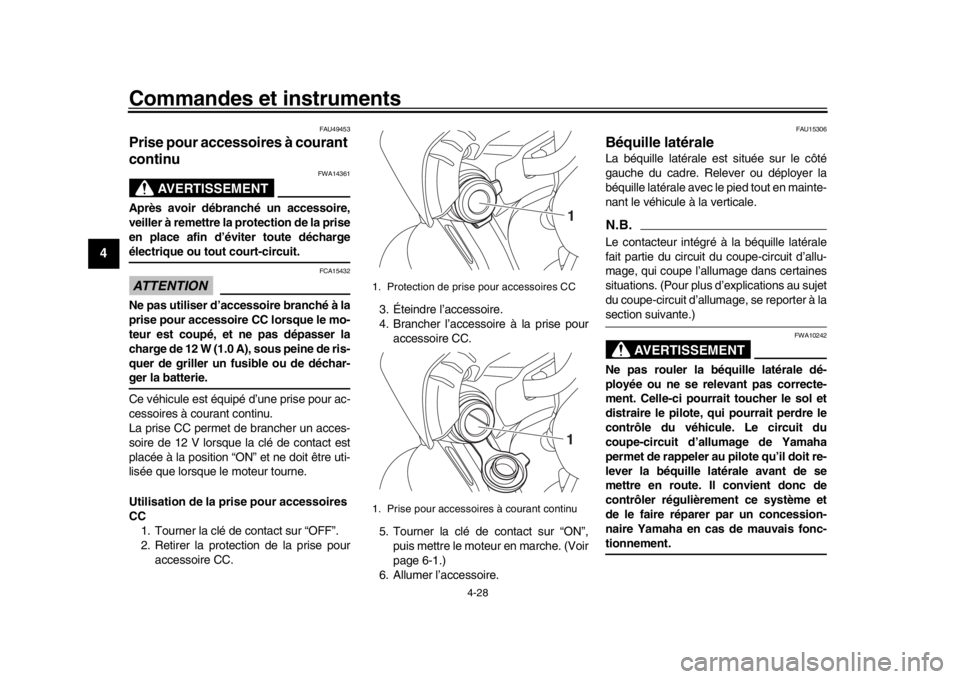

Prise pour accessoires à courant
continu
AVERTISSEMENT
FWA14361
Après avoir débranché un accessoire,
veiller à remettre la pr otection de la prise
en place afin d’éviter toute déchargeélectrique ou tout court-circuit.ATTENTION
FCA15432
Ne pas utiliser d’accessoire branché à la
prise pour accessoire CC lorsque le mo-
teur est coupé, et ne pas dépasser la
charge de 12 W (1.0 A), sous peine de ris-
quer de griller un fusible ou de déchar-ger la batterie.
Ce véhicule est équipé d’une prise pour ac-
cessoires à courant continu.
La prise CC permet de brancher un acces-
soire de 12 V lorsque la clé de contact est
placée à la position “ON” et ne doit être uti-
lisée que lorsque le moteur tourne.
Utilisation de la prise pour accessoires
CC 1. Tourner la clé de contact sur “OFF”.
2. Retirer la protection de la prise pour
accessoire CC. 3. Éteindre l’accessoire.
4. Brancher l’accessoire à la prise pour
accessoire CC.
5. Tourner la clé de contact sur “ON”, puis mettre le moteur en marche. (Voir
page 6-1.)
6. Allumer l’accessoire.
FAU15306
Béquille latéraleLa béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au sujet
du coupe-circuit d’allumage, se reporter à lasection suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
distraire le pilote, qui pourrait perdre le
contrôle du véhicule. Le circuit du
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant de se
mettre en route. Il convient donc de
contrôler régulièrement ce système et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-tionnement.
1. Protection de prise pour accessoires CC
1. Prise pour accessoires à courant continu
11
B67-9-F0.book 28 ページ ２０１６年２月１０日　水曜日　午後２時２０分
