Description
2-2
12
3
4
5
6
7
8
9
10
11
12
FAU10421
Vue droite
9
11 1 0
12 8
1, 2
4
3
5, 6, 7
1. Fusible principal (page 7-33)
2. Fusible du moteur ABS (page 7-33)
3. Trousse de réparation (page 7-2)
4. Bouchon du réservoir de carburant (page 4-19)
5. Écrou de réglage de la précont rainte du ressort (page 4-23)
6. Boulon de réglage de la force d’ amortissement à la détente (page
4-23) 7. Boulon de réglage de la force d’am
ortissement à la compression
(page 4-23)
8. Vase d’expansion (page 7-14)
9. Bouchon de remplissage de l’ huile moteur (page 7-11)
10.Vis de vidange du liquide de refroidissement (page 7-15)
11.Pédale de frein (page 4-17)
12.Réservoir du liquide de frein arrière (page 7-24)
B67-9-F0.book 2 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Commandes et instruments
4-25
1
2
345
6
7
8
9
10
11
12
ATTENTION
FCA10102
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommagerle mécanisme.
Ce modèle est équipé d’une suspension ré-
glable. La précontrainte du ressort, la force
d’amortissement à la détente, la force
d’amortissement à la compression rapide et
la force d’amortissement à la compression
lente peuvent être réglées.

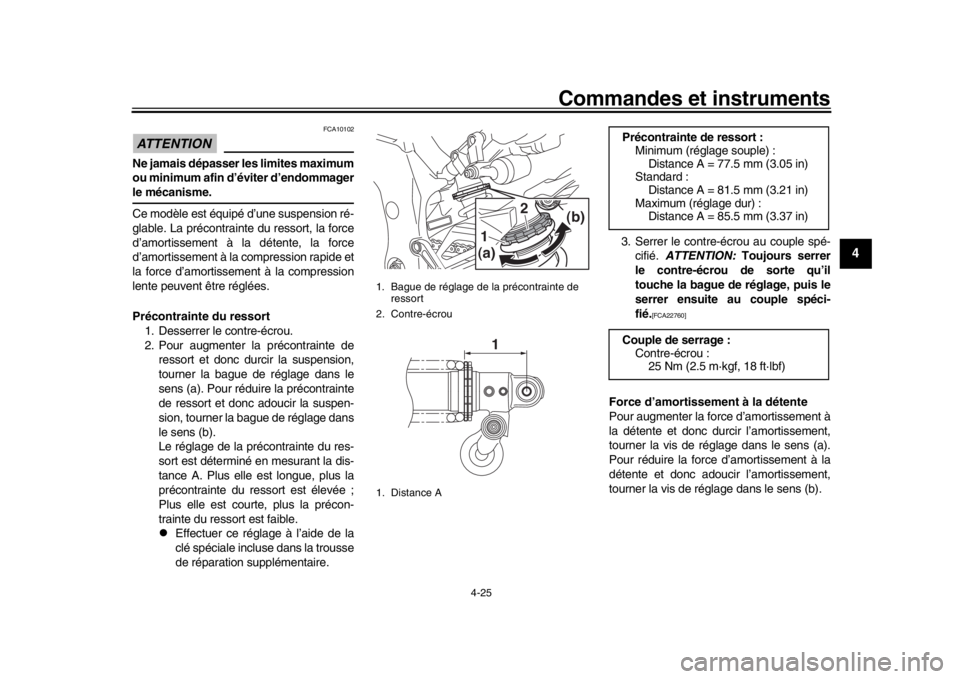

Précontrainte du ressort 1. Desserrer le contre-écrou.
2. Pour augmenter la précontrainte de ressort et donc durcir la suspension,
tourner la bague de réglage dans le
sens (a). Pour réduire la précontrainte
de ressort et donc adoucir la suspen-
sion, tourner la bague de réglage dans
le sens (b).
Le réglage de la précontrainte du res-
sort est déterminé en mesurant la dis-
tance A. Plus elle est longue, plus la
précontrainte du ressort est élevée ;
Plus elle est courte, plus la précon-
trainte du ressort est faible.

Effectuer ce réglage à l’aide de la
clé spéciale incluse dans la trousse
de réparation supplémentaire. 3. Serrer le contre-écrou au couple spé-
cifié. ATTENTION: Toujours serrer
le contre-écrou de sorte qu’il
touche la bague de réglage, puis le
serrer ensuite au couple spéci-
fié.
[FCA22760]
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la force d’amortissement à la
détente et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b).
1. Bague de réglage de la précontrainte de ressort
2. Contre-écrou
1. Distance A
(a) (b)1
2
1
Précontrainte de ressort :
Minimum (réglage souple) :Distance A = 77.5 mm (3.05 in)
Standard :
Distance A = 81.5 mm (3.21 in)
Maximum (réglage dur) : Distance A = 85.5 mm (3.37 in)
Couple de serrage : Contre-écrou :25 Nm (2.5 m·kgf, 18 ft·lbf)
B67-9-F0.book 25 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Entretien périodique et réglage
7-37
1
2
3
4
5
67
8
9
10
11
12
FAU67131
Calage de la motoCe modèle n’étant pas équipé d’une
béquille centrale, utiliser une béquille d’ate-
lier avant de démonter une roue ou avant
d’effectuer tout autre travail qui requiert de
redresser la moto à la verticale.
S’assurer que la moto est stable et à la ver-
ticale avant de commencer l’entretien.
FAU25872
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraî ner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes
ci-après permettent d’effectuer rapidement
et en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du
savoir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin- celles à proximité, y compris de
veilleuses de chauffe-eau ou de chau-
dières. L’essence et les vapeurs d’es-
sence peuvent s’enflammer ou exploser,
et provoquer des blessures et des dom-
mages matériels graves.
1. Béquille d’atelier (exemple)
1
B67-9-F0.book 37 ページ ２０１６年２月１０日　水曜日　午後２時２０分

9-1
1
2
3
4
5
6
7
8910
11
12
Caractéristiques
FAU70621
Dimensions:Longueur hors tout:2095 mm (82.5 in)
Largeur hors tout: 800 mm (31.5 in)
Hauteur hors tout: 1110 mm (43.7 in)
Hauteur de la selle:
825 mm (32.5 in)
Empattement: 1400 mm (55.1 in)
Garde au sol: 130 mm (5.12 in)
Rayon de braquage minimum:
3.3 m (10.83 ft)Poids:Poids à vide:210 kg (463 lb)Moteur:Cycle de combustion:4 temps
Circuit de refroidissement: Refroidissement liquide
Dispositif de co mmande des soupapes:
Double ACT
Disposition du ou des cylindres: En ligne
Nombre de cylindres: 4 cylindres
Cylindrée:
998 cm
3
Alésage  course:
79.0  50.9 mm (3.11  2.00 in) Taux de compression:
12.0 : 1
Système de démarrage:
Démarreur électrique
Système de graissage: Carter humide
Huile moteur:Marque recommandée:
YAMALUBE
Type: Entièrement synthétique
Viscosités SAE: 10W-40, 15W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur:
Changement d’huile:3.90 L (4.12 US qt, 3.43 Imp.qt)
Avec dépose du filtre à huile:
4.10 L (4.33 US qt, 3.61 Imp.qt)Quantité de liquide de refroidissement:Vase d’expansion (jusqu’au repère de niveau
maximum): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris): 2.25 L (2.38 US qt, 1.98 Imp.qt)Filtre à air:Élément du filtre à air:Élément en papier huiléCarburant:Carburant recommandé:
Essence super sans plomb (essence-alco-
ol [E10] acceptable) Capacité du réservoir:
17 L (4.5 US gal, 3.7 Imp.gal)
Quantité de la réserve:
4.0 L (1.06 US gal, 0.88 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:Repère d’identification:B671 00Bougie(s):Fabricant/modèle:
NGK/LMAR9E-J
Écartement des électrodes: 0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Taux de réduction primaire:1.634 (67/41)
Transmission finale:
Chaîne
Taux de réduction secondaire: 2.688 (43/16)
Type de boîte de vitesses: Prise constante, 6 rapports
Rapport de démultiplication:
1
re:
2.600 (39/15)
2e:
2.176 (37/17)
3e: 1.842 (35/19)
4e: 1.579 (30/19)
