2016 YAMAHA MT-09 Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung
6-10
1
2
3
4
567
8
9
10
11
12
HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-ler erhältlich. 6. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.
7. Die neue Ölfilterpatrone mit einem Öl- filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
8. Die Motoröl-Ablassschraube mit einer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen. 9. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEISVerschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-anlage abgekühlt sind.ACHTUNG
GCA11621

Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.

Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-

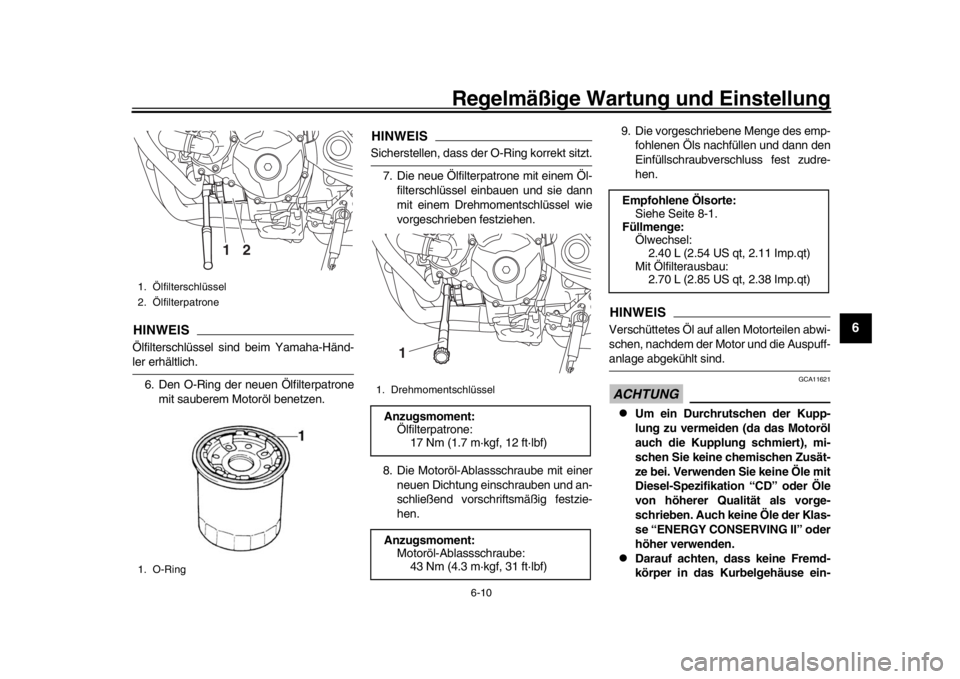

1. Ölfilterschlüssel
2. Ölfilterpatrone
1. O-Ring
2
1
1. DrehmomentschlüsselAnzugsmoment:Ölfilterpatrone:17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzugsmoment: Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
1
Empfohlene Ölsorte:Siehe Seite 8-1.
Füllmenge: Ölwechsel:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Mit Ölfilterausbau: 2.70 L (2.85 US qt, 2.38 Imp.qt)
B87-28199-G0_1.book 10 ページ ２０１５年１２月１６日　水曜日　午後５時６分

Regelmäßige Wartung und Einstellung
6-11
1
2
3
4
56
7
8
9
10
11
12
dringen.
10. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
HINWEISBei korrektem Ölstand darf die Öl-
stand-Warnleuchte nach dem Anlassen desMotors nicht mehr leuchten.ACHTUNG
GCA10402
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, obwohl der Ölstand korrekt
ist, sofort den Motor ausschalten und
das Fahrzeug von einer Yamaha-Fach-werkstatt überprüfen lassen.
11. Den Motor ausschalten, einige Minu- ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
GAU20071
KühlflüssigkeitDer Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU20095
Kühlflüssigkeitsstand prüfen1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemper atur verändert,
sollte er bei kaltem Motor geprüft wer-
den.

Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnisführen.
2. Den Stand der Kühlflüssigkeit im Aus- gleichsbehälter überprüfen.
HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-
kierung befinden.
3. Befindet sich der Kühlflüssigkeitsstand an oder unter der Minimalstand-Mar-
kierung, den Ausgleichsbehälterde-
ckel abnehmen. WARNUNG! Nur den
Kühlflüssigkeits-Ausgleichsbehäl-
terdeckel öffnen. Niemals versu-
chen, den Kühler-Verschlussdeckel
bei heißem Motor abzuneh-
men.
[GWA15162]

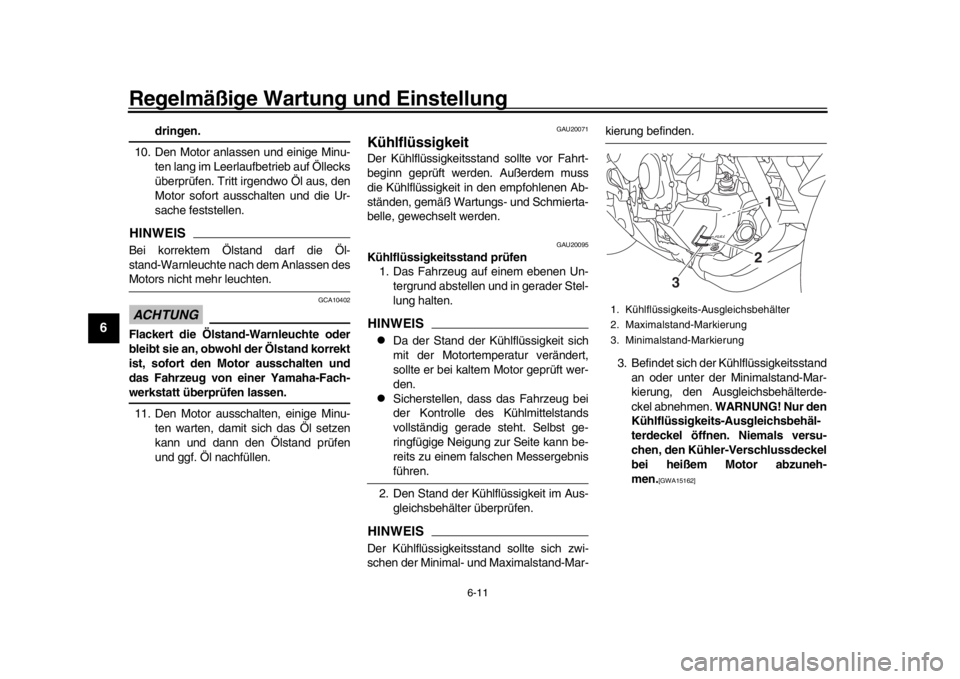

1. Kühlflüssigkeits-A usgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
21
3
B87-28199-G0_1.book 11 ページ ２０１５年１２月１６日　水曜日　午後５時６分

Regelmäßige Wartung und Einstellung
6-12
1
2
3
4
567
8
9
10
11
12
4. Kühlflüssigkeit bis zur Maximal- stand-Markierung hinzufügen und
dann den Ausgleichsbehälterdeckel
anbringen. ACHTUNG: Wenn keine
Kühlflüssigkeit zur Verfügung
steht, kann stattdessen destilliertes
Wasser oder weiches Leitungswas-
ser benutzt werden. Kein hartes
Wasser oder Salzwasser verwen-
den, da dies dem Motor schadet.
Wenn Wasser anstelle von Kühl-
flüssigkeit verwendet wurde, tau-
schen Sie es so schnell wie möglich
durch Kühlflüssigkeit aus, da sonst
das Kühlsystem nicht gegen Frost
und Korrosion geschützt ist. Wenn
der Kühlflüssigkeit Wasser hinzu-
gefügt wurde, den Frostschutzmit-
telgehalt der Kühlflüssigkeit so bald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da sonst die Wirksamkeit
des Kühlmittels reduziert
wird.
[GCA10473]
GAU57963
Kühlflüssigkeit wechseln1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Ein Auffanggefäß unter den Motor
stellen, um die alte Kühlflüssigkeit auf-
zufangen.
3. Die Kühlerverschlussdeckel-Arretier-
schraube, die Kühlerverschlussde-
ckel-Arretierung und den
Kühlerverschlussdeckel abschrauben.
WARNUNG! Niemals versuchen,
den Kühler-Verschlussdeckel bei
heißem Motor abzunehmen.
[GWA10382]
4. Die Abdeckung des Kühlflüssig-keits-Ausgleichsbehälters und den
Kühlflüssigkeits-Ausgleichsbehälter
durch Entfernen der Schrauben und
Distanzhülsen ausbauen.
1. Kühlflüssigkeits-Aus gleichsbehälterdeckel
1
Fassungsvermögen des Kühlflüssig-
keits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Kühlerverschlussdeckel
2. Kühlerverschlussdeckel-Arretierschraube
3. Kühlerverschlussdeckel-Arretierung
2
1
3
B87-28199-G0_1.book 12 ページ ２０１５年１２月１６日　水曜日　午後５時６分

Regelmäßige Wartung und Einstellung
6-13
1
2
3
4
56
7
8
9
10
11
12
5. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel öffnen.
6. Die Kühlflüssigkeit aus dem Aus- gleichsbehälter ablassen; dazu den
Behälter umstülpen.
7. Den Kühlflüssigkeits-Ausgleichsbe- hälter und seine Abdeckung in die ur-
sprüngliche Lage bringen und dann
mit den Schrauben und Distanzhülsen
befestigen.
8. Die Kühlflüssigkeits-Ablassschraube
mit ihrer Dichtung herausdrehen, um
die Kühlflüssigkeit abzulassen.
9. Nach dem Ablassen der Kühlflüssig- keit das Kühlsystem gründlich mit sau-
berem Leitungswasser spülen.
10. Die Kühlflüssigkeits-Ablassschraube mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen. 11. Die vorgeschriebene Menge der emp-
fohlenen Kühlflüssigkeit in Kühler und
Ausgleichsbehälter einfüllen.
12. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel anbringen.
13. Den Kühlerverschlussdeckel anbrin- gen.
14. Den Motor anlassen, einige Minuten lang im Leerlauf laufen lassen und
dann abstellen.
15. Den Kühlerverschlussdeckel abneh- men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,

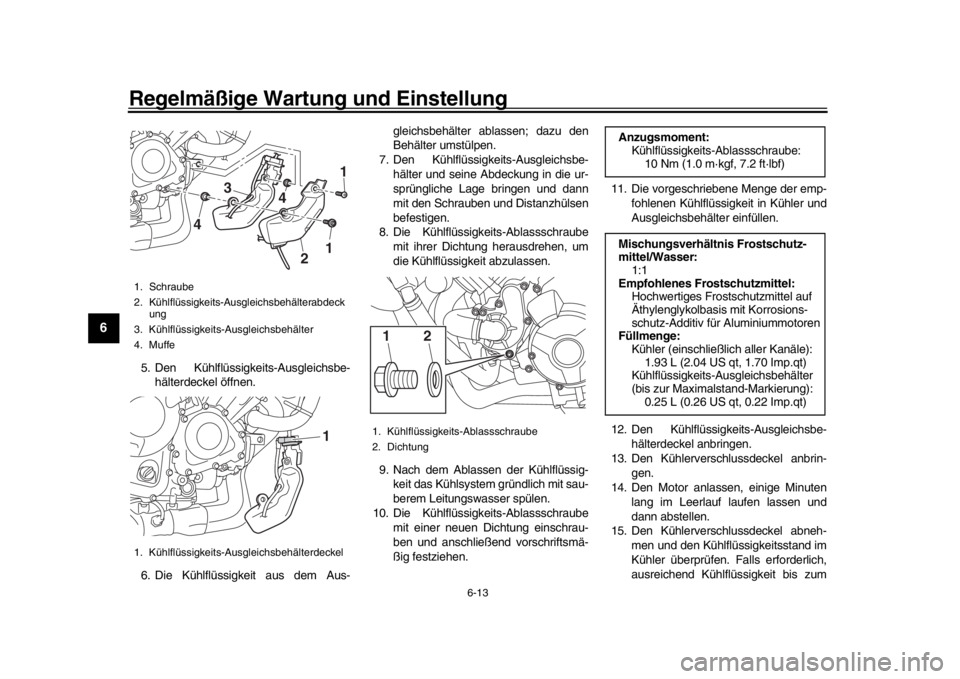

ausreichend Kühlflüssigkeit bis zum1. Schraube
2. Kühlflüssigkeits-Ausgleichsbehälterabdeckung
3. Kühlflüssigkeits-Ausgleichsbehälter
4. Muffe
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
1
1
2
4
3
4
1
1. Kühlflüssigkeits-Ablassschraube
2. Dichtung1
2
Anzugsmoment: Kühlflüssigkeits-Ablassschraube:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Mischungsverhältnis Frostschutz-
mittel/Wasser: 1:1
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummotoren
Füllmenge: Kühler (einschließlich aller Kanäle):1.93 L (2.04 US qt, 1.70 Imp.qt)
Kühlflüssigkeits-Ausgleichsbehälter
(bis zur Maximalstand-Markierung): 0.25 L (0.26 US qt, 0.22 Imp.qt)
B87-28199-G0_1.book 13 ページ ２０１５年１２月１６日　水曜日　午後５時６分

Regelmäßige Wartung und Einstellung
6-14
1
2
3
4
567
8
9
10
11
12
oberen Rand des Kühlers nachfüllen
und dann den Kühlerverschlussde-
ckel, die Kühlerverschlussdeckel-Arre-
tierung und die
Kühlerverschlussdeckel-Arretier-
schraube wieder montieren.
16. Den Stand der Kühlflüssigkeit im Aus- gleichsbehälter überprüfen. Falls er-
forderlich, den
Ausgleichsbehälterdeckel abnehmen,
Kühlflüssigkeit bis zur Maximal-
stand-Markierung nachfüllen und dann
den Deckel wieder aufsetzen.
17. Den Motor anlassen und das Fahr-
zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das
Kühlsystem von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU36765
LuftfiltereinsatzDer Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Den Luftfil-
tereinsatz durch ei nen Yamaha-Händler er-
setzen lassen.
GAU44735
Leerlaufdrehzahl prüfenPrüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
Leerlaufdrehzahl:1100–1300 U/min
B87-28199-G0_1.book 14 ページ ２０１５年１２月１６日　水曜日　午後５時６分

Regelmäßige Wartung und Einstellung
6-15
1
2
3
4
56
7
8
9
10
11
12
GAU21386
Spiel des Gasdrehgriffs prüfenSpiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
GAU21402
VentilspielMit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU64320
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteh t Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruc k stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.

Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-

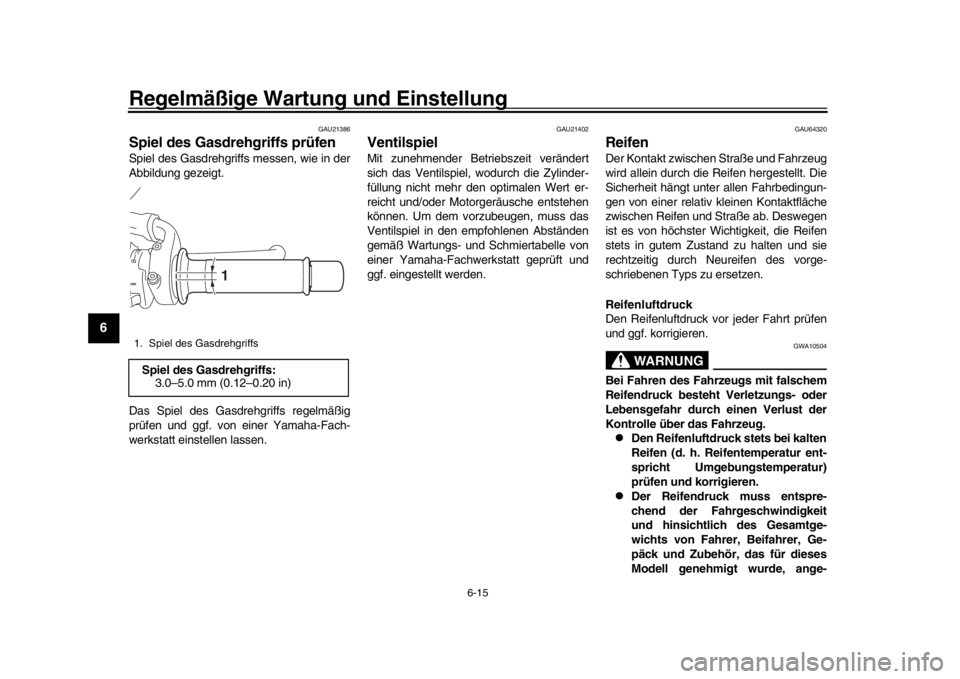

1. Spiel des GasdrehgriffsSpiel des Gasdrehgriffs: 3.0–5.0 mm (0.12–0.20 in)
1
B87-28199-G0_1.book 15 ページ ２０１５年１２月１６日　水曜日　午後５時６分

Regelmäßige Wartung und Einstellung
6-16
1
2
3
4
567
8
9
10
11
12
passt werden.WARNUNG
GWA10512

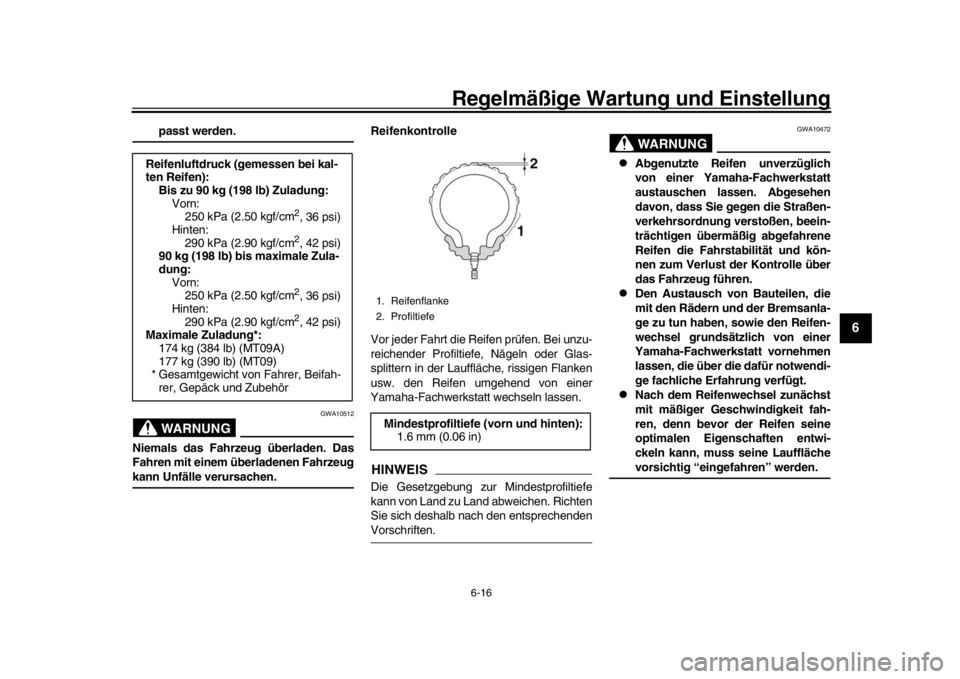

Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeugkann Unfälle verursachen. Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechendenVorschriften.
WARNUNG
GWA10472

Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.

Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die dafür notwendi-
ge fachliche Erfahrung verfügt.

Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fah-
ren, denn bevor der Reifen seine
optimalen Eigenschaften entwi-
ckeln kann, muss seine Laufflächevorsichtig “einge
fahren” werden.
Reifenluftdruck (gemessen bei kal-
ten Reifen):
Bis zu 90 kg (198 lb) Zuladung:
Vorn:250 kPa (2.50 kgf/cm
2, 36 psi)
Hinten:
290 kPa (2.90 kgf/cm2, 42 psi)
90 kg (198 lb) bis maximale Zula-
dung: Vorn:250 kPa (2.50 kgf/cm2, 36 psi)
Hinten:
290 kPa (2.90 kgf/cm2, 42 psi)
Maximale Zuladung*: 174 kg (384 lb) (MT09A)
177 kg (390 lb) (MT09)
* Gesamtgewicht von Fahrer, Beifah- rer, Gepäck und Zubehör
1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
B87-28199-G0_1.book 16 ページ ２０１５年１２月１６日　水曜日　午後５時６分

Regelmäßige Wartung und Einstellung
6-17
1
2
3
4
56
7
8
9
10
11
12
Reifenausführung
Dieses Modell ist mit Schlauchlos-Reifen
und Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte Rei-
fen müssen von Reifenspezialisten geprüft
werden, um sicherzustellen, dass sie für die
weitere Verwendung geeignet sind.
WARNUNG
GWA10482

Die Vorder- und Hinterreifen sollten
immer vom selben Hersteller und
von gleicher Ausführung sein. An- derenfalls kann sich das Fahrver-
halten des Motorrads ändern und
es kann zu Unfällen kommen.

Die Ventilkappen fest aufschrau-
ben, da sie Luftdruckverluste ver-
hindern.

Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötzli-chem Luftdruckverlust führen.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
WARNUNG
GWA10601
Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.
Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.

Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km (60 mi)
mit niedrigerer Geschwindigkeit
eingefahren werden, bevor hohe
Geschwindigkeiten riskiert werden
können.

Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.

Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungenanpassen.

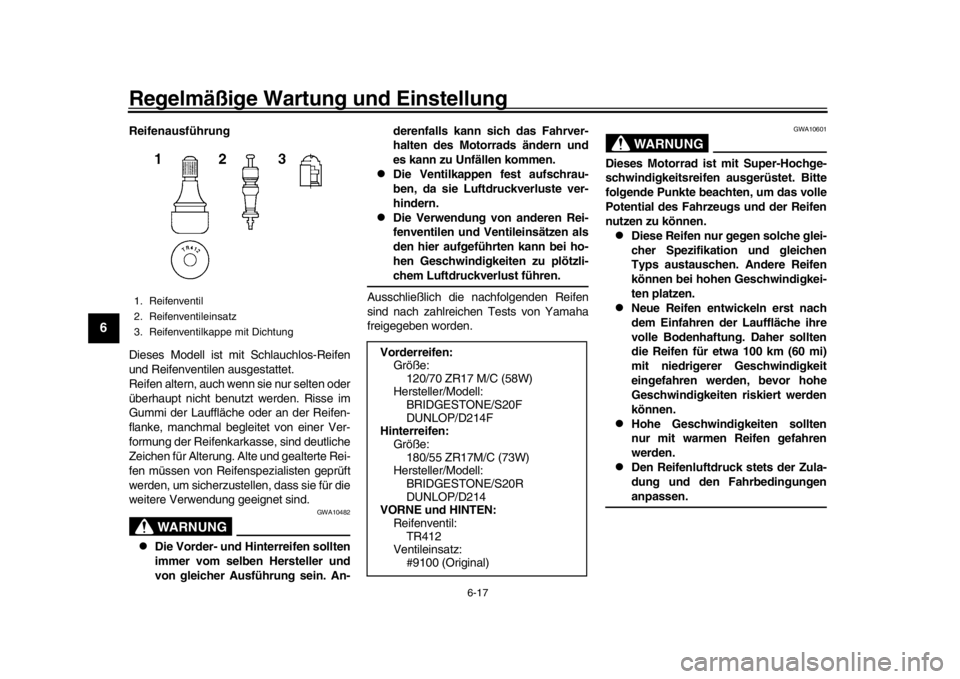

1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
Vorderreifen: Größe:120/70 ZR17 M/C (58W)
Hersteller/Modell:
BRIDGESTONE/S20F
DUNLOP/D214F
Hinterreifen:
Größe:180/55 ZR17M/C (73W)
Hersteller/Modell:
BRIDGESTONE/S20R
DUNLOP/D214
VORNE und HINTEN:
Reifenventil:TR412
Ventileinsatz:
#9100 (Original)
B87-28199-G0_1.book 17 ページ ２０１５年１２月１６日　水曜日　午後５時６分
