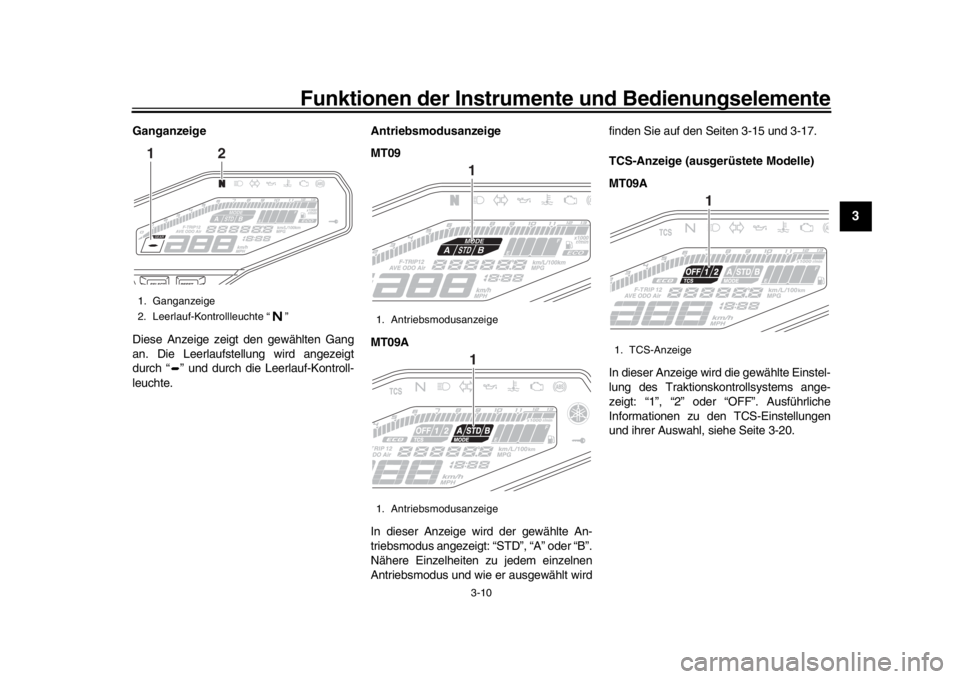

Ganganzeige
Diese Anzeige zeigt den gewählten Gang
an. Die Leerlaufstellung wird angezeigt
durch “ ” und durch die Leerlauf-Kontroll-
leuchte. Antriebsmodusanzeige
MT09
MT09A
In dieser Anzeige wird der gewählte An-
triebsmodus angezeigt: “STD”, “A” oder “B”.
Nähere Einzelheiten zu jedem einzelnen
Antriebsmodus und wie er ausgewählt wirdfinden Sie auf den Seiten 3-15 und 3-17.
TCS-Anzeige (ausgerüstete Modelle)
MT09A
In dieser Anzeige wird die gewählte Einstel-
lung des Traktionsk
ontrollsystems ange-
zeigt: “1”, “2” oder “OFF”. Ausführliche
Informationen zu den TCS-Einstellungen
und ihrer Auswahl, siehe Seite 3-20.1. Ganganzeige
2. Leerlauf-Kontrollleuchte “ ”1
2
1. Antriebsmodusanzeige
1. Antriebsmodusanzeige
11
1. TCS-Anzeige
1
B87-28199-G0_1.book 10 ページ ２０１５年１２月１６日　水曜日　午後５時６分

Funktionen der Instrumente und Bedienungselemente
3-11
1
23
4
5
6
7
8
9
10
11
12
Multifunktionsanzeige
Die Multifunktionsanzeige beinhaltet:
einen Kilometerzähler

zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen gefah-
renen Kilometer an)

einen Reservekilometerzähler (der die
zurückgelegte Strecke anzeigt, seit-
dem das letzte Segment des Kraft-
stoffmessers zu blinken begonnen
hat)

eine momentane Kraftstoffver-
brauchsanzeige

eine durchschnittliche Kraftstoffver-
brauchsanzeige

eine Kühlflüssigkeitstemperatur-An-
zeige

eine Lufteinlasstemperaturanzeige

Selbstdiagnose-Modus (MT09)

eine Helligkeits-Kontrollanzeige
HINWEIS
Der Kilometerzähler stoppt bei 999999
und kann nicht zurückgestellt werden.

Die Tageskilometerzähler stoppen bei
9999.9, können jedoch manuell zu-rückgestellt werden.
Den Wahlknopf “SELECT” drücken, um die
Anzeige zwischen dem momentanen Kraft-
stoffverbrauch “km/L” oder “L/100 km”, dem
durchschnittlichen Kraftstoffverbrauch
“AVE_ _._ km/L” oder “AVE_ _._ L/100 km”,
der Kühlflüssigkei tstemperatur “C”, der An-
sauglufttemperatur “Air_ _ C”, dem Kilome-
terzähler “ODO” und dem
Tageskilometerzähler “TRIP 1” und “TRIP
2” in folgender Reihenfolge umzuschalten:
km/L oder L/100 km  AVE_ _._ km/L oder
AVE_ _._ L/100 km  C  Air_ _ C 
ODO  TRIP 1  TRIP 2
Für UK:
Den Wahlknopf “SELECT” drücken, um die
Anzeige zwischen dem momentanen Kraft-
stoffverbrauch “km/L”, “L/100 km” oder
“MPG”, dem durchschnittlichen Kraftstoff-
verbrauch “AVE_ _._ km/L”, “AVE_ _._
L/100 km” oder “AVE_ _._ MPG”, der Kühl-
flüssigkeitstemperatur “ C”, der Ansaugluft-temperatur “Air_ _
C”, dem
Kilometerzähler “ODO” und den Tageskilo-
meterzählern “TRIP 1” und “TRIP 2” in fol-
gender Reihenfolge umzuschalten:
km/L, L/100 km oder MPG  AVE_ _._
km/L, AVE_ _._ L/100 km oder AVE_ _._
MPG  C  Air_ _ C  ODO  TRIP 1
 TRIP 2
HINWEIS
Den Wahlknopf “RESET” drücken, um
die Anzeige in der umgekehrten Rei-
henfolge umzuschalten.

Der Kraftstoffreserve-Kilometerzähler
und die Selbstdiagnose-Modi werdenautomatisch angezeigt.
Wenn das linke Segment des Kraftstoff-
messers zu blinken beginnt (“ ” wird bei
MT09 auch blinken), wechselt die Anzeige
automatisch zum Reservekilometerzähler
“F-TRIP”, und es wird die ab diesem Punkt
zurückgelegte Strecke angezeigt. In diesem
Fall den Wahlknopf “SELECT” drücken, um
die Anzeige in folgender Reihenfolge umzu-
schalten:
F-TRIP  km/L oder L/100 km  AVE_ _._
km/L oder AVE_ _._ L/100 km  C  Air_
_ C  ODO  TRIP 1  TRIP 2 
F-TRIP
1. Multifunktionsanzeige
1
B87-28199-G0_1.book 11 ページ ２０１５年１２月１６日　水曜日　午後５時６分

Funktionen der Instrumente und Bedienungselemente
3-12
1
234
5
6
7
8
9
10
11
12
Für UK:
F-TRIP  km/L, L/100 km oder MPG 
AVE_ _._ km/L, AVE_ _._ L/100 km oder
AVE_ _._ MPG  C  Air_ _ C  ODO
 TRIP 1  TRIP 2  F-TRIPHINWEIS
Zum Zurückstellen eines Tageskilo-
meterzählers auf Null, den Wahlknopf
“SELECT” drücken und dann den
Rückstellknopf “RESET” eine Sekun-
de lang gedrückt halten.

Wenn der Kraftstoffreserve-Kilometer-
zähler nicht manuell zurückgestellt
wird, wird er nach dem Tanken und
Fahren von 5 km (3 mi) automatisch
zurückgestellt und nicht mehr ange-zeigt. Modus für den momentanen Kraftstoff-
verbrauch
Der momentane Kraftstoffverbrauch kann
entweder auf “km/L”, auf “L/100 km” oder
auf “MPG” (für UK) eingestellt werden.

“km/L”: Es wird die Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge
von 1.0 L unter den momentanen
Fahrbedingungen zurückgelegt wer-
den kann.

“L/100 km”: Es wird die Kraftstoffmen-
ge angezeigt, die benötigt wird, um un-
ter den momentanen
Fahrbedingungen 100 km weit zu fah-
ren.

“MPG” (für UK): Es wird die Fahrstre-
cke angezeigt, die mit einer Kraftstoff-
menge von 1.0 Imp.gal unter den
momentanen Fahrbedingungen zu- rückgelegt werden kann.
Zum Umschalten zwischen den Einstellun-
gen der Anzeige für den momentanen Kraft-
stoffverbrauch den “SELECT”-Knopf eine
Sekunde lang drücken.
HINWEISBei einer Geschwindigkeit von weniger als20 km/h (12 mi/h) wird “_ _._” angezeigt.
Modus für den durchschnittlichen
Kraftstoffverbrauch
Diese Anzeige zeigt den durchschnittlichen
Kraftstoffverbrauch se it dem letzten Reset.
Die durchschnittliche Kraftstoffverbrauchs-
anzeige kann entweder auf “AVE_ _._
km/L”, auf “AVE_ _._ L/100 km” oder auf
“AVE_ _._ MPG” (nur für UK) eingestellt

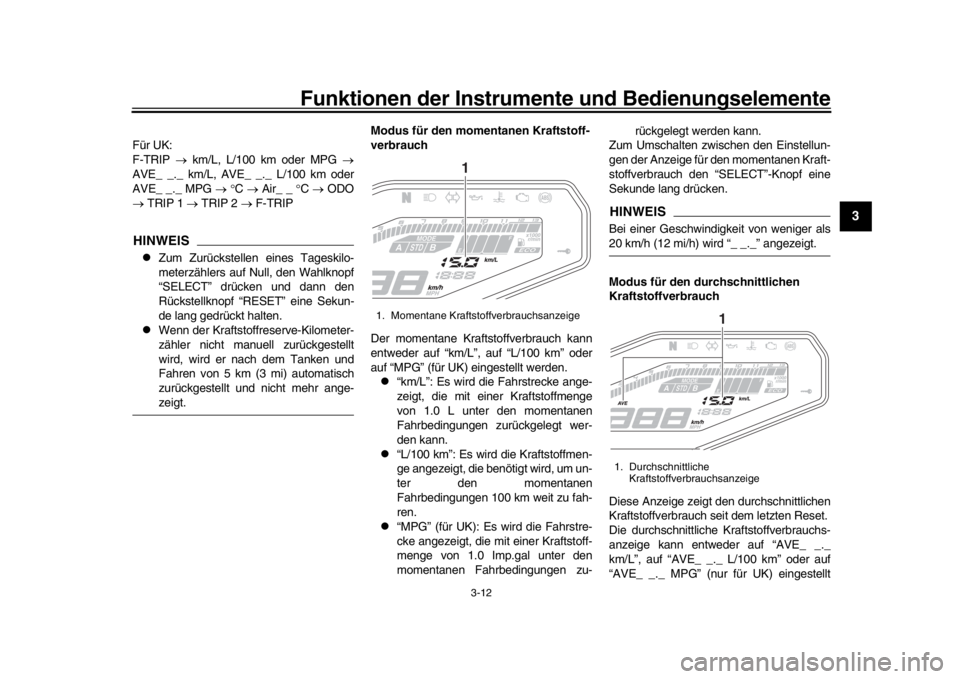

1. Momentane Kraftstoffverbrauchsanzeige
1
1. Durchschnittliche Kraftstoffverbrauchsanzeige
1
B87-28199-G0_1.book 12 ページ ２０１５年１２月１６日　水曜日　午後５時６分

Funktionen der Instrumente und Bedienungselemente
3-13
1
23
4
5
6
7
8
9
10
11
12
werden.
“AVE_ _._ km/L”: Es wird die durch-
schnittliche Fahrstrecke angezeigt, die
mit einer Kraftstoffmenge von 1.0 L zu-
rückgelegt werden kann.

“AVE_ _._ L/100 km”: Es wird die
durchschnittliche Kraftstoffmenge an-
gezeigt, die benötigt wird, um 100 km
weit zu fahren.

“AVE_ _._ MPG” (für UK): Es wird die
durchschnittliche Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge
von 1.0 Imp.gal zurückgelegt werden
kann.
Zum Umschalten zwischen den Einstellun-
gen der Anzeige für den durchschnittlichen
Kraftstoffverbrauch den “SELECT”-Knopf
eine Sekunde lang drücken.
Zum Zurückstellen des durchschnittlichen
Kraftstoffverbrauchs den Rückstellknopf
“RESET” eine Sekunde lang drücken.
HINWEISNach dem Zurückstellen des durchschnittli-
chen Kraftstoffverbrauch s wird für diese An-
zeige so lange “_ _._” angezeigt, bis dasFahrzeug 1 km (0.6 mi) zurückgelegt hat. Kühlflüssigkeits-Temperaturmodus
Diese Anzeige zeigt die Kühlflüssigkeits-
temperatur im Bereich von 40
C bis 116 C
in Schritten von 1 C an.
Wenn die Anzeige “HI” blinkt, das Fahrzeug
anhalten, dann den Motor ausschalten und
abkühlen lassen. (Siehe Seite 6-44.)
HINWEIS
Wenn die Kühlflüssigkeitstemperatur
unter 40 C liegt, wird “LO” angezeigt.

Die Kühlflüssigkeitstemperatur des
Motors ändert sich mit der Wetterlageund der Motorlast. Lufteinlasstemp
eraturmodus
Die Lufteinlass-Temperaturanzeige zeigt
die Temperatur der Luft an, die in das Luft-
filtergehäuse eingesogen wird.
Diese Anzeige zeigt die Ansauglufttempe-
ratur im Bereich von –9 C bis 99 C in
Schritten von 1 C an.
HINWEIS
Auch wenn die An sauglufttemperatur
unter –9 C fällt, wird –9 C angezeigt.

Die Ansauglufttemper atur kann von
der Umgebungstemperatur abwei-chen.
1. Kühlflüssigkeits-Temperaturanzeige
1
1. Lufteinlasstemperaturanzeige
1
B87-28199-G0_1.book 13 ページ ２０１５年１２月１６日　水曜日　午後５時６分

Funktionen der Instrumente und Bedienungselemente
3-14
1
234
5
6
7
8
9
10
11
12
Selbstdiagnose-Modus (MT09)
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Prob-
lem detektiert wird, leuchtet die Motorstö-
rungs-Warnleuchte auf und die Anzeige
zeigt einen Fehlercode an.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems.
Falls in den Stromkreisen des Wegfahr- sperren-Systems ein Problem detektiert
wird, blinkt die Anzeigeleuchte des Weg-
fahrsperren-Systems auf und die Anzeige
zeigt einen Fehlercode an.
HINWEISFalls die Anzeige den Fehlercode 52 an-
zeigt, könnte dies durch eine Störbeeinflus-
sung vom Transponder verursacht werden.
Tritt diese Fehleranzeige auf, versuchenSie das Folgende.
1. Benutzen Sie den Schlüssel zur Re-Registrierung, um den Motor zu
starten.HINWEISSicherstellen, dass keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und dass immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Sc hlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werdenkann.
2. Falls der Motor anspringt, stellen Sie ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder beiden Standardschlüsseln angelas- sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-
dardschlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.
ACHTUNG
GCA11591
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-den.
Helligkeits-Kontrollmodus
Die Helligkeit der Multifunktionsanzeige
kann eingestellt werden.

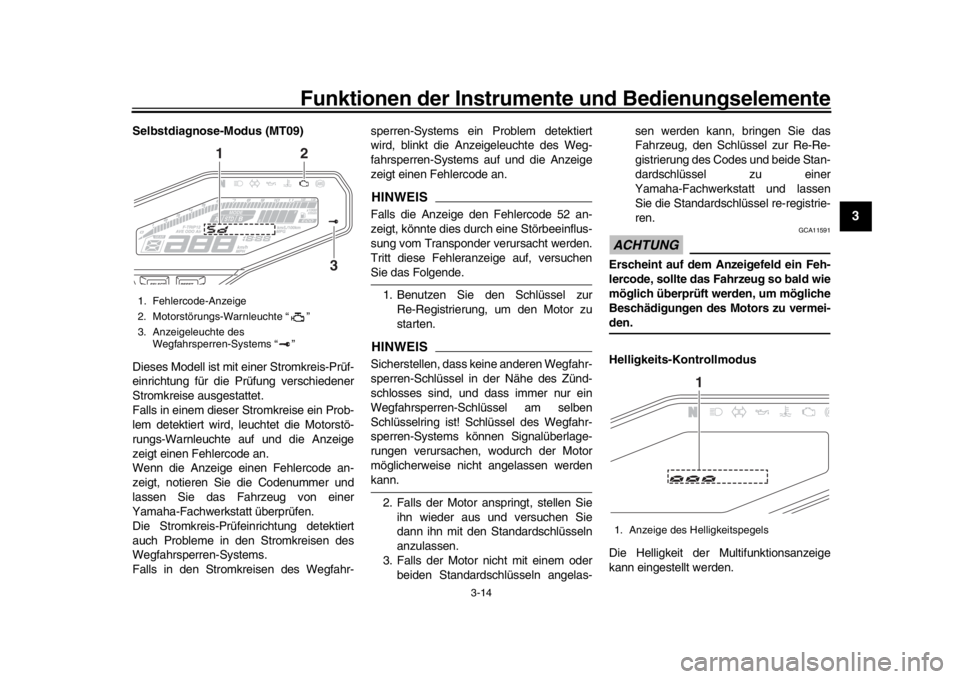

1. Fehlercode-Anzeige
2. Motorstörungs-Warnleuchte “ ”
3. Anzeigeleuchte des
Wegfahrsperren-Systems “ ”
1
2
3
1. Anzeige des Helligkeitspegels
1
B87-28199-G0_1.book 14 ページ ２０１５年１２月１６日　水曜日　午後５時６分

Funktionen der Instrumente und Bedienungselemente
3-15
1
23
4
5
6
7
8
9
10
11
12
Helligkeit einstellen1. Den Schlüssel auf “OFF” drehen.
2. Bei gedrücktem Wahlknopf “SELECT” den Schlüssel auf “ON” drehen und
den Wahlknopf so lange gedrückt hal-
ten, bis die Anzeige in den Helligkeits-
einstellungsmodus wechselt.
3. Mit dem Rückstellknopf “RESET” die
gewünschte Helligkeit einstellen.
4. Den “SELECT”-Knopf drücken, um die ausgewählte Helligkeitsstufe zu bestä-
tigen, und dann den Helligkeitseinstel-
lungsmodus verlassen.
GAU47634
D-Modus (Antriebsmodus)D-Modus ist ein elektronisch geregeltes
System zur Optimierung der Motorleistung.
Es bietet drei Antri ebsmodi (“STD”, “A” und
“B”).

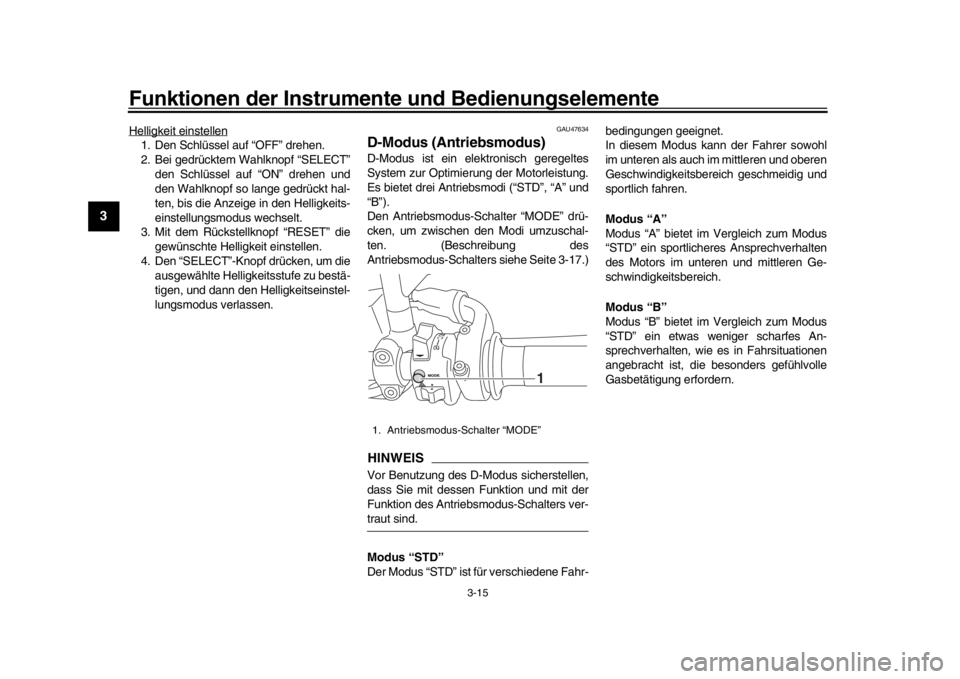

Den Antriebsmodus-Sc halter “MODE” drü-
cken, um zwischen den Modi umzuschal-
ten. (Beschreibung des
Antriebsmodus-Schalters siehe Seite 3-17.)HINWEISVor Benutzung des D-Mo dus sicherstellen,
dass Sie mit dessen Funktion und mit der
Funktion des Antriebsmodus-Schalters ver-traut sind.
Modus “STD”
Der Modus “STD” ist für verschiedene Fahr- bedingungen geeignet.
In diesem Modus kann der Fahrer sowohl
im unteren als auch im mittleren und oberen
Geschwindigkeitsbereich geschmeidig und
sportlich fahren.
Modus “A”
Modus “A” bietet im Vergleich zum Modus
“STD” ein sportlicheres Ansprechverhalten
des Motors im unteren und mittleren Ge-
schwindigkeitsbereich.
Modus “B”
Modus “B” bietet im Vergleich zum Modus
“STD” ein etwas weniger scharfes An-
sprechverhalten, wie es in Fahrsituationen
angebracht ist, die besonders gefühlvolle
Gasbetätigung erfordern.1. Antriebsmodus-Schalter “MODE”
1
B87-28199-G0_1.book 15 ページ ２０１５年１２月１６日　水曜日　午後５時６分

Funktionen der Instrumente und Bedienungselemente
3-16
1
234
5
6
7
8
9
10
11
12
GAU1234K
LenkerarmaturenLinks (MT09) Links (MT09A) Rechts
GAU12352
Lichthupenschalter “ ”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.HINWEISWenn der Abblendschalter auf “ ” gestellt
ist, hat der Lichthupenschalter keine Wir-kung.
GAU12401
Abblendschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Abblend-
lichts den Schalter auf “ ” stellen.
1. Lichthupenschalter “ ”
2. Abblendschalter “ / ”
3. Blinkerschalter “ / ”
4. Hupenschalter “ ”
2341
1. Lichthupenschalter “ ”
2. Abblendschalter “ / ”
3. Blinkerschalter “ / ”
4. Hupenschalter “ ”
5. Schalter des Traktionskontrollsystems
“TCS”
2341 5
1. Motorstart-/stoppschalter “ / / ”
2. Antriebsmodus-Schalter “MODE”
3. Warnblinkschalter “ ”
123
B87-28199-G0_1.book 16 ページ ２０１５年１２月１６日　水曜日　午後５時６分

Funktionen der Instrumente und Bedienungselemente
3-17
1
23
4
5
6
7
8
9
10
11
12
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbiegen
den Schalter nach “ ” drücken. Sobald der
Schalter losgelassen wird, kehrt er in seine
Mittelstellung zurück. Um die Blinker auszu-
schalten, den Schalter hineindrücken,
nachdem dieser in seine Mittelstellung zu-
rückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU73441
Schalter des Traktionskontrollsys-
tems“TCS” (ausgerüstete Modelle)
Bei geschlossenem Gas diesen Schalter hi-
nunterdrücken, um von TCS “1” auf “2” zu
wechseln. Hinaufdrücken, um von TCS “2”
auf “1” zu wechseln.
Bei angehaltenem Fahrzeug diesen Schal-
ter zwei Sekunden hi naufdrücken, um das
System auszuschalt en. Hinunterdrücken,
um das System einzuschalten.HINWEIS
Die aktuelle TCS-Einstellung wird auf
der TCS-Anzeige angezeigt (Seite
3-10).

Für nähere Angaben zur Funktions-
weise des Traktionskontrollsystems
und zu den TCS-Einstellungen sieheSeite 3-20.
GAU54212
Stopp/Betrieb/Start-Schalter “ / / ”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter auf “ ”,
und drücken Sie anschließend den Schalter
nach unten auf “ ”. Vor dem Starten die
Anweisungen zum Anlassen des Motors le-
sen; siehe dazu Seite 5-2.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU41701
Die Motorstörungs-Warnleuchte leuchtet
auf, wenn der Schlüssel in die Stellung “ON”
gedreht und der Starterschalter gedrückt
wird, damit wird jedoch keine Störung ange-
zeigt.
GAU12735
Warnblinkschalter “ ”
Mit dem Zündschlüssel in der Stellung “ON”
oder “ ” diesen Schalter benutzen, um die
Warnblinkanlage einzuschalten (alle Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muss.
ACHTUNG
GCA10062
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-rie entladen könnte.
GAU47496
Antriebsmodus-Schalter “MODE”
WARNUNG
GWA15341
Den D-Modus nicht wechseln, währenddas Fahrzeug in Bewegung ist.
Mit diesem Schalter wi
rd der Antriebsmo-
dus zwischen “STD”, “A” oder “B” in der fol-
genden Reihenfolge umgeschaltet:
STD  A  B  STD
Der Gasdrehgriff muss zum Umschalten
des Antriebsmodus vollständig geschlos-
sen sein. (Beschreibung jedes einzelnen
Antriebsmodus siehe Seite 3-15.)HINWEIS
Die Standardeinstellung für die Be-
triebsart ist “STD”. Die Betriebsart
B87-28199-G0_1.book 17 ページ ２０１５年１２月１６日　水曜日　午後５時６分
