Periodiskt underhåll och justering
6-23
6
MAU23026
Rengöring och smörjning av
kedjanKedjan måste rengöras och smörjas in vid
de intervall som anges i tabellen för regel-
bunden skötsel och smörjning. I annat fall
kommer den snabbt att slitas ut, speciellt
om du kör i dammiga eller fuktiga områden.
Kedjan sköts enligt följande.VIKTIGT
MCA10584
Kedjan måste smörjas in efter tvättning
av motorcykeln, efter körning i regn eller
i fuktiga områden.1. Gör rent kedjan med fotogen och en li-ten mjuk borste. VIKTIGT: För att inte
skada O-ringarna får inte kedjan
göras ren med ångtvätt, hög-
tryckstvätt eller olämpliga lösnings-
medel.
[MCA11122]
2. Torka av kedjan så att den blir torr.
3. Smörj in kedjan ordentligt med ett smörjmedel som är anpassat för ked-
jor med O-ring. VIKTIGT: Använd inte
motorolja eller annat smörjmedel
på kedjan eftersom de kan innehål-
la substanser som kan skada O-
ringarna.
[MCA11112] MAU23098
Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsälja
re kontrollera eller
byta den. VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan medföra att rörelsen
kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712] MAU49921
Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Rekommenderat smörjmedel: Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
UB08M1M0.book Page 23 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-24
6
MAU44276
Kontroll av och smörjning av
bromspedal och växelpedalFunktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led-
punkterna bör smörjas vid behov.
Bromspedal
Växelpedal
MAU23144
Kontroll av och smörjning av
broms- och kopplingshandtagFunktionen på broms- och kopplingshand-
tag bör kontrolleras före varje körning och
ledpunkterna bör smörjas vid behov.
Bromshandtag
Kopplingshandtag
Rekommenderat smörjmedel: Litiumbaserat fett
Rekommenderade smörjmedel:Bromshandtag:
Silikonbaserat fett
Kopplingshandtag: Litiumbaserat fett
UB08M1M0.book Page 24 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-25
6
MAU23203

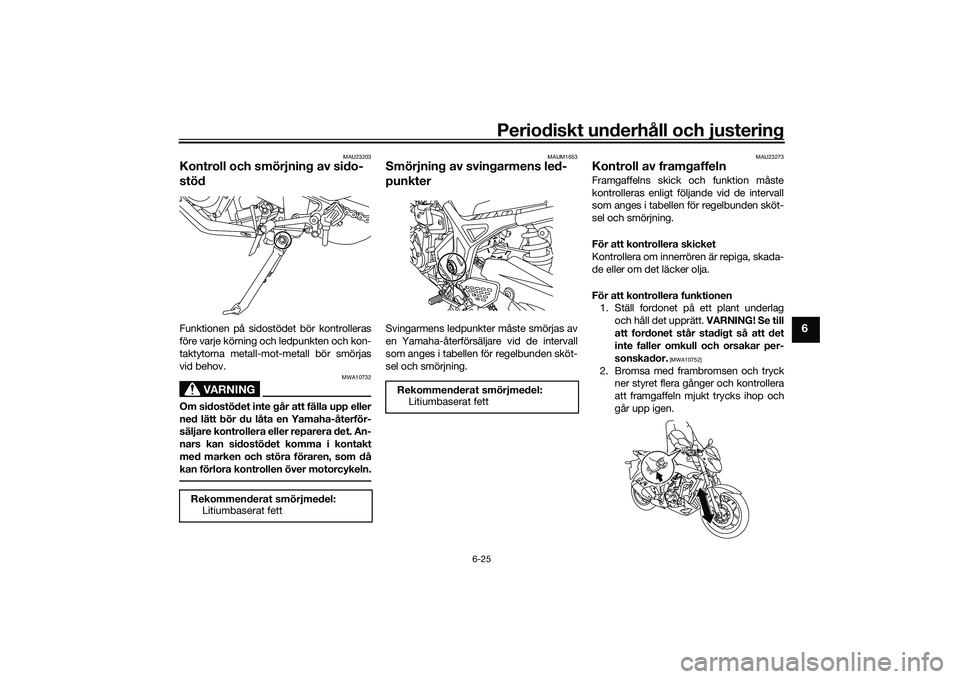

Kontroll och smörjning av sido-
stödFunktionen på sidostödet bör kontrolleras
före varje körning och ledpunkten och kon-
taktytorna metall-mot-metall bör smörjas
vid behov.
VARNING
MWA10732
Om sidostödet inte går att fälla upp eller
ned lätt bör du låta en Yamaha-återför-
säljare kontrollera eller reparera det. An-
nars kan sidostödet komma i kontakt
med marken och störa föraren, som då
kan förlora kontrollen över motorcykeln.
MAUM1653
Smörjning av svingarmens led-
punkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]
2. Bromsa med frambromsen och tryck ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
Rekommenderat smörjmedel: Litiumbaserat fett
Rekommenderat smörjmedel:
Litiumbaserat fett
UB08M1M0.book Page 25 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-26
6

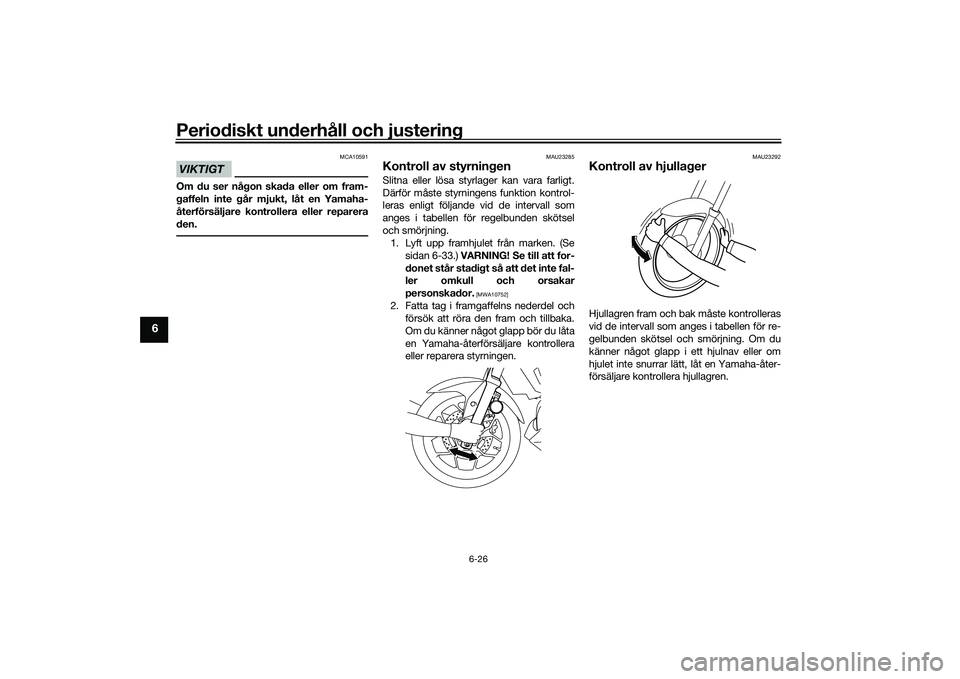

VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
MAU23285
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.1. Lyft upp framhjulet från marken. (Se
sidan 6-33.) VARNING! Se till att for-
donet står stadigt så att det inte fal-
ler omkull och orsakar
personskador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
UB08M1M0.book Page 26 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-27
6
MAU62521
BatteriBatteriet sitter placerat under förarsadeln.
(Se sidan 3-16.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med vatten.
• INVÄRTES: Drick stora mängder mjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under 15 minuter och uppsök därefter
läkarhjälp.
 Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
VIKTIGT
MCA10621
Du får aldrig försöka att ta bort tätningen
i battericellerna eftersom detta kan för-
störa batteriet.För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat- terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet
1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du kon-
trollera att nyckeln är i läget “ ”
och sedan koppla bort den negativa
kabeln innan du kopplar bort den
positiva.
[MCA17712]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att nyckeln är i läget “ ” och se-
1. Batteri
2. Batteriets minusledning (svart)
3. Batteriets plusledning (röd)
1
2
3
UB08M1M0.book Page 27 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-28
6
dan ansluta den positiva kabeln
innan du ansluter den negativa.[MCA17722]
4. Se till att batterikablarna blir rätt kopp-lade till batteripolerna när du sätter till-
baks det i fordonet.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
MAUN0820
Byte av säkringarHuvudsäkringen är placerad under passa-
gerarsadeln. (Se sidan 3-16.)
Gör på följande sätt när du behöver komma
åt huvudsäkringen.
1. Ta bort passagerarsadeln. (Se sidan 3-16.)
2. Ta bort insatsen genom att lossa snabbfästena.
3. Dra startreläskyddet bakåt och koppla bort startreläets kontakt så som visas. 4. Anslut startreläets kontakt och skjut in
skyddet på dess ursprungliga plats.
5. Placera insatsen i ursprungsläget och
montera sedan snabbfästena.
6. Montera passagerarsadeln.
Säkringsbox 1 är placerad bakom mitt-
skyddet. (Se sidan 3-16.)1. Snabbfäste
2. Insats
2 1
1. Startreläets skydd
2. Startreläets kontakt
3. Huvudsäkring
4. Reserv för huvudsäkring
1
2
34
UB08M1M0.book Page 28 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-29
6
Säkringsbox 1Säkringsbox 2 är placerad under förarens
sadel. (Se sidan 3-16.)
Säkringsbox 2
Om en säkring är sönder, byt ut den enligt
följande. 1. Vrid tändningsnyckeln till läget “ ”
och stäng av elkretsen det gäller.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
3. Vrid tändningsnyckeln till läget “ ” och kontrollera att enheten fungerar
genom att slå på elkretsen det gäller.
1. Säkringsbox 1
1. Säkring för tändning
2. Säkring för signalsystem
3. Säkring för ABS styrenhet
4. Backupsäkring (för klockan)
5. Säkring för strålkastare
6. Motorsäkring för kylfläkt
7. Reservsäkring
17
123
56
4
1. Säkringsbox 2
1. Reservsäkring
2. ABS-solenoidsäkring
3. Säkring för ABS-motor
1
1
2
3
Säkringar:Huvudsäkring:
30.0 A
Säkring för strålkastare: 15.0 A
Säkring för signalsystem: 7.5 A
Säkring för tändning:
15.0 A
Motorsäkring för kylfläkt: 7.5 A
Säkring för ABS-motor: 30.0 A
ABS-solenoidsäkring:
15.0 A
Säkring för ABS styrenhet: 7.5 A
Backupsäkring: 7.5 A
UB08M1M0.book Page 29 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-30
6
4. Om säkringen omedelbart går sönderigen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
MAU68470
Byte av strålkastarlampaDenna modell är utrustad med strålkastare
med halogenlampa. Om en strålkastarlam-
pa går sönder ska du låta en Yamaha-åter-
försäljare byta den åt dig. Ställ in
strålkastaren vid behov.VIKTIGT
MCA17871
Strålkastarglas:
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
Sätt inte i någon glödlampa med högre
effekt än den som rekommenderas.
MAU44941
ParkeringsljusDenna modell är utrustad med ett parke-
ringsljus av LED-typ.
Om parkeringsljuset inte tänds bör du låta
en Yamaha-återförsälja re kontrollera det.1. Parkeringsljus
1
1
