2016 YAMAHA MT-03 stop start

Instrument och kontrollfunktioner
3-10
3
Självtestande komponent
Denna modell är utrustad med en självtes-
tande komponent för olika elektriska kret-
sar.
Om ett fel avkänns i någon av dessa kret-
sar, kommer varningslampan för motorpro-
blem att tändas och en felkod visas på
displayen.VIKTIGT
MCA11591
Om displayen visar en felkod bör fordo-
net kontrolleras så snart som möjligt för
att undvika skador på motorn.
MAU1234H
StyrarmaturerVänster
Höger
MAU12361
Ljusblinkknapp “PASS”
Tryck på knappen för att blinka med hellju-
set.
MAU62540
Avbländningskontakt “ / ”
Tryck knappen till läge “ ” för att få hel-
ljus och till läge “ ” för att få halvljus.TIPSNär kontakten ställs in på halvljus tänds
bara den högra strålkastarlampan. Båda
strålkastarlamporna tänds när kontakten
ställs in på helljus.
MAU12461
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-
ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU12501
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
1. Varningslampa för motorproblem “ ”
2. Visning av felkod
2
1
km/hMPH
1. Ljusblinkknapp “PASS”
2. Avbländningskontakt “ / ”
3. Blinkersomkopplare “ / ”
4. Signalknapp “ ”
1. Stoppknapp “ / ”
2. Startknapp “ ”
4312
21
UB08M1M0.book Page 10 Friday, September 11, 2015 10:20 AM

Instrument och kontrollfunktioner
3-11
3
MAU12661
Stoppknapp “ / ”
Ställ in knappen på “ ” innan motorn star-
tas. För knappen till läge “ ” för att stoppa
motorn i en nödsituation, exempelvis om
motorcykeln välter eller om gasreglaget
hänger sig.
MAU12713
Startknapp “ ”
Tryck på knappen för att startmotorn ska
dra runt motorn. Se sidan 5-1 för startin-
struktioner före start av motorn.
MAU62500
Varningslampan för motorproblem tänds
när tändningsnyckeln vrids till läget “ ”
och startknappen trycks in, men det bety-
der inte att det är något fel.
MAU12822
KopplingshandtagKopplingshandtaget är placerat på styrets
vänstra sida. För att koppla ur, dra in kopp-
lingshandtaget mot styrgreppet. För att
släppa kopplingen, släpp kopplingshandta-
get. Kopplingshandtaget bör dras in snabbt
och släppas långsamt för att kopplingen
ska ta mjukt.
På kopplingshandtaget sitter en kopplings-
kontakt som är en del av avstängningssys-
temet för tändkretsen. (Se sidan 3-20.)
MAU12872
VäxelpedalVäxelpedalen är placerad på motorcykelns
vänstra sida och används i kombination
med kopplingshandtaget vid växling av den
6-växlade växellådan som denna motorcy-
kel är utrustad med.
1. Kopplingshandtag1
1. Växelpedal
1
UB08M1M0.book Page 11 Friday, September 11, 2015 10:20 AM

Instrument och kontrollfunktioner
3-13
3

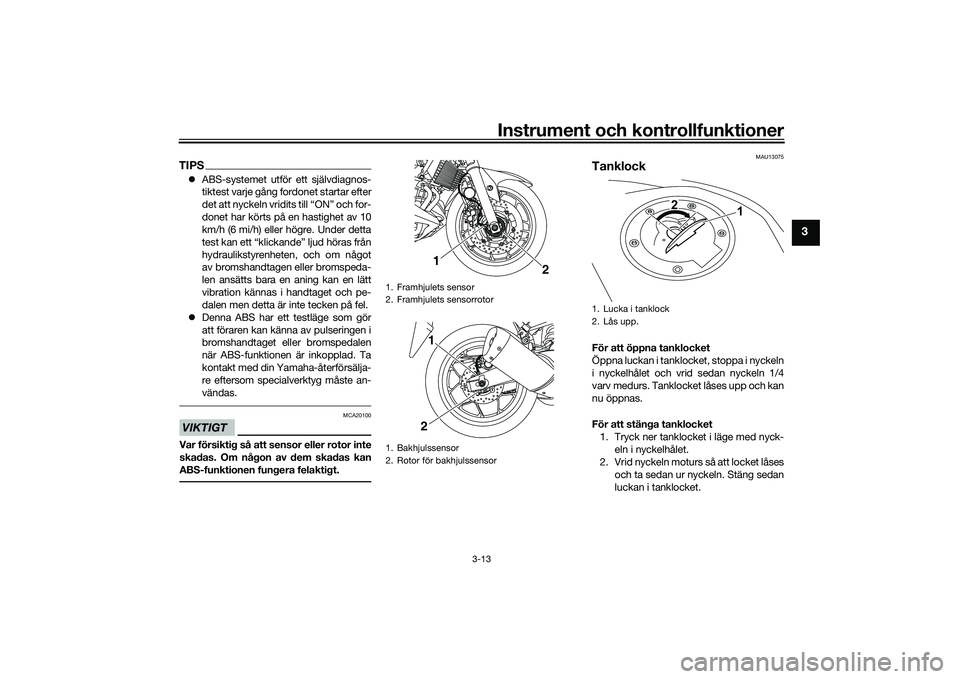

TIPSABS-systemet utför ett självdiagnos-
tiktest varje gång fordonet startar efter
det att nyckeln vridits till “ON” och for-
donet har körts på en hastighet av 10
km/h (6 mi/h) eller högre. Under detta
test kan ett “klickande” ljud höras från
hydraulikstyrenheten, och om något
av bromshandtagen eller bromspeda-
len ansätts bara en aning kan en lätt
vibration kännas i handtaget och pe-
dalen men detta är inte tecken på fel.
 Denna ABS har ett testläge som gör
att föraren kan känna av pulseringen i
bromshandtaget eller bromspedalen
när ABS-funktionen är inkopplad. Ta
kontakt med din Yamaha-återförsälja-
re eftersom specialverktyg måste an-
vändas.VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kan
ABS-funktionen fungera felaktigt.
MAU13075
TanklockFör att öppna tanklocket
Öppna luckan i tanklocket, stoppa i nyckeln
i nyckelhålet och vrid sedan nyckeln 1/4
varv medurs. Tanklocket låses upp och kan
nu öppnas.
För att stänga tanklocket
1. Tryck ner tanklocket i läge med nyck- eln i nyckelhålet.
2. Vrid nyckeln moturs så att locket låses
och ta sedan ur nyckeln. Stäng sedan
luckan i tanklocket.
1. Framhjulets sensor
2. Framhjulets sensorrotor
1. Bakhjulssensor
2. Rotor för bakhjulssensor
2
1
1
2
1. Lucka i tanklock
2. Lås upp.
1
2
UB08M1M0.book Page 13 Friday, September 11, 2015 10:20 AM

Instrument och kontrollfunktioner
3-21
3
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Kontrollera att motorns stoppknapp är ställd på “ ”.
3. Vrid nyckeln till ON.
4. Lägg växeln i neutralläge.
5. Tryck på startknappen.
Startar motorn?
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Håll inne kopplingshandtaget.
8. Lägg i en växel.
9. Fäll ner sidostödet.
Stannar motorn?
När motorn har stannat:
10. Fäll upp sidostödet.
11. Håll inne kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Systemet är ok. Du kan köra med motorcykeln.Neutrallägeskontakten kanske inte fungerar som
den ska.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Kontakten i sidostödet kanske inte fungerar som
den ska.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Kopplingskontakten kanske inte fungerar som
den ska.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
JA NEJ JA NEJ JA NEJ
Om du upptäcker något fel bör du be en
Yamaha-återförsäljare att kontrollera
systemet innan du kör.
VARNING
UB08M1M0.book Page 21 Friday, September 11, 2015 10:20 AM

Hantering och viktiga punkter vid körning
5-1
5
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAU62513
TIPSDen här modellen är utrustad med: en lutningsavkännare som stoppar
motorn i händelse av att fordonet väl-
ter. I sådana fall visas felkoden 30 på
displayen, men det innebär inte ett fel.
Rensa felkoden genom att vrida nyck-
eln till “ ” och sedan till “ ”. Om
detta inte görs kommer motorn inte att
starta även om motorn går runt när
startknappen trycks in.
 ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. Tryck bara på startknappen för att
starta om motorn om den stannar.
MAU67610
Start av motornFör att avstängningssystemet för tändkrets
ska tillåta att motorn får startas, måste nå-
got av följande vara uppfyllt:
 Växeln ligger i neutralläge.
 En växel ligger i men kopplingshand-
taget är indraget och sidostödet är
uppfällt.
Mer information finns på sidan 3-20.
1. Vrid tändningsnyckeln till läge “ ”
och se till att motorns stoppkontakt
står på “ ”.
Varningslampan för motorproblem
ska tändas i några sekunder och se-
dan släckas. VIKTIGT: Om varnings-
lampan inte slocknar ska du be en
Yamaha-återförsäljare kontrollera elkretsen.
[MCAT1121]
ABS-varningslampan bör tändas när
huvudströmbrytaren vrids till “ON”
och sedan slockna när du kört på en
hastighet på 10 km/h (6 mi/h) eller hö-
gre.
VIKTIGT
MCA17682
Om ABS-varningslampan inte tänds och
slocknar så som beskrivs ovan, se sidan
3-2 angående kontroll av varningslam-
pans krets.
