2016 YAMAHA MT-03 Bruksanvisningar (in Swedish)

DIC183
MTN320-A
ÄGARENS HANDBOK
B08-F819D-M1
[Swedish (M)]
Läs den här handboken noga innan fordonet används.

MAU46091
Läs den här handboken noga innan fordonet används. Handboken ska medfölja fordonet om det säljs.
UB08M1M0.book Page 1 Friday, September 11, 2015 10:20 AM

Inledning
MAU10103
Välkommen till Yamaha och dess motorcykelvärld!
Som ägare av MTN320-A, kan du dra fördelar av den stora erfarenhet som Yamaha besitter och den senaste teknologin vad gäller de sign
och tillverkning av högkvalitativa produkter som har gett Yamaha sitt goda rykte om pålitlighet.
Ta dig tid att läsa igenom denna handbok noga så att du kan njuta av alla fördelarna som din MTN320-A har. Handboken ger dig inte
bara anvisningar om hur du hanterar, kontrollerar och sköter din motorcykel, den ger dig även information om hur du ska skydda dig själv
och andra från problem och skador.
Dessutom får du många tips i handboken som gör att du kan hålla din motorcykel i bästa möjliga skick. Om du har ytterligare frågor ska
du inte dra dig för att fråga din Yamaha-återförsäljare.
Yamaha teamet önskar dig många säkra och trevliga körningar. Kom bara ihåg att låta säkerheten gå först!
Yamaha har alltid som mål att förbättra produktdesign och kvalitet. Av denna anledning, medan denna handbok innehåller den senast
tillgängliga produktinformationen, kan det förekomma vissa skillnader mellan ditt fordon och denna handbok. Kontakta en Yamaha- åter-
försäljare om du har några frågor om handboken.
VARNING
MWA10032
Läs den här handboken noga innan du börjar använda motorcykeln.
UB08M1M0.book Page 1 Friday, September 11, 2015 10:20 AM

Viktig information om handboken
MAU10134
Speciellt viktig information i denna handbok särskiljs genom följande:
* Produkt och specifikationer kan ändras utan föregående meddelande.Detta är en varningssymbol. Den används för att uppmärksamma dig på att det finns risk för
personskador. Följ alla säkerhetsmeddelanden
efter symbolen för att undvika personskador
och dödsfall.
En VARNING innebär en farlig situation som, om den inte undviks, kan resultera i livshotande
skador.
VIKTIGT anger att speciell försiktighet måste iakttas för att undvika att fordonet eller annan
egendom skadas.
Ett TIPS är viktig information för att underlätta vissa handhavanden.
VARNING
VIKTIGTTIPS
UB08M1M0.book Page 1 Friday, September 11, 2015 10:20 AM

Viktig information om handboken
MAUN1180
MTN320-A
ÄGARENS HANDBOK
©2015 PT Yamaha Indonesia Motor Manu-
facturing
1:a utgåvan, november 2015 Alla rättigheter förbehållna.
Omtryck eller obehörig användning utan skriftligt tillstånd från
PT Yamaha Indonesia Motor Manufacturing
är uttryckligen förbjuden.Tryckt i Nederländerna.
UB08M1M0.book Page 2 Friday, September 11, 2015 10:20 AM

InnehållSäkerhetsinformation...................... 1-1
Beskrivning ....................................... 2-1
Sedd från vänster ........................... 2-1
Sedd från höger.............................. 2-2
Reglage och instrument ................. 2-3
Instrument och
kontrollfunktioner ............................ 3-1
Huvudströmbrytare/styrlås ............. 3-1
Indikeringslampor och varningslampor ........................... 3-2

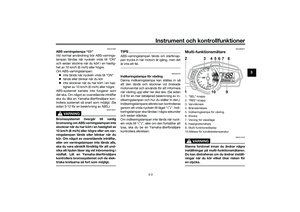

Multi-funktionsmätare .................... 3-3
Styrarmaturer................................ 3-10
Kopplingshandtag ........................ 3-11
Växelpedal .................................... 3-11
Bromshandtag .............................. 3-12
Bromspedal .................................. 3-12
ABS .............................................. 3-12
Tanklock ....................................... 3-13
Bränsle ......................................... 3-14
Bränsletankens ventilations- och överloppsslang.......................... 3-15
Katalysator ................................... 3-16
Sadlar ........................................... 3-16
Hjälmhållare .................................. 3-17
Förvaringsfack .............................. 3-18
Justering av stötdämpare............. 3-18
Fästen för bagagerem .................. 3-19
Sidostöd ....................................... 3-20 Avstängningssystem för
tändkrets.................................... 3-20
För din egen säkerhet – kontroller
före körning ....................................... 4-1
Hantering och viktiga punkter vid
körning ............................................... 5-1
Start av motorn ............................... 5-1
Växling............................................. 5-2
Inkörning av motorn ........................ 5-3
Parkering ......................................... 5-4
Periodiskt underhåll och
justering ............................................. 6-1

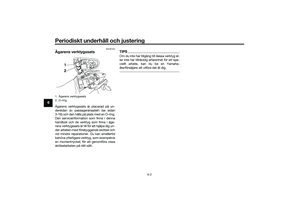

Ägarens verktygssats...................... 6-2
Tabell över regelbunden skötsel av emissionssystemet ...................... 6-3
Tabell över allmän skötsel och smörjning ..................................... 6-5
Kontroll av tändstiften ..................... 6-9
Motorolja och oljefilterinsats ......... 6-10
Kylvätska ....................................... 6-12
Byta luftfilter och rengöra slangen ...................................... 6-14
Kontroll av gashandtagets spel .... 6-15
Ventilspel....................................... 6-15

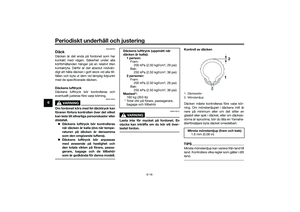

Däck .............................................. 6-16
Gjutna fälgar.................................. 6-17
Justering av kopplingshandtagets
spel ............................................ 6-18 Kontroll av bromshandtagets
spel ............................................ 6-18
Bromljuskontakter ........................ 6-19
Kontroll av bromsbelägg fram och bak ............................................ 6-19
Kontroll av bromsvätskenivån ...... 6-20
Byte av bromsvätska .................... 6-21
Kedjespänning .............................. 6-21
Rengöring och smörjning av kedjan........................................ 6-23
Kontroll och smörjning av
kablar......................................... 6-23
Kontroll av och smörjning av gashandtag och kabel............... 6-23
Kontroll av och smörjning av bromspedal och växelpedal ...... 6-24
Kontroll av och smörjning av
broms- och
kopplingshandtag...................... 6-24
Kontroll och smörjning av
sidostöd .................................... 6-25
Smörjning av svingarmens ledpunkter ................................. 6-25
Kontroll av framgaffeln ................. 6-25
Kontroll av styrningen ................... 6-26
Kontroll av hjullager ...................... 6-26
Batteri ........................................... 6-27
Byte av säkringar .......................... 6-28
Byte av strålkastarlampa .............. 6-30
Parkeringsljus ............................... 6-30
Bakljus/bromsljus ......................... 6-31UB08M1M0.book Page 1 Friday, September 11, 2015 10:20 AM

Innehåll
Byte av blinkerslampa ...................6-31
Byte av nummerskyltsbelysning....6-32
Ställa motorcykeln .........................6-33
Felsökning .....................................6-33
Felsökningsschema.......................6-34
Skötsel och förvaring av
motorcykeln ......................................7-1
Försiktighet med matta färger .........7-1
Skötsel.............................................7-1
Förvaring .........................................7-3
Specifikationer ..................................8-1
Konsumentinformation ....................9-1
Identifikationsnummer .....................9-1

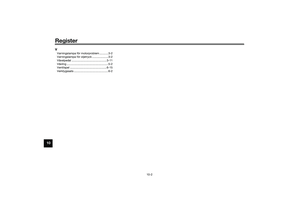

Register ...........................................10-1
UB08M1M0.book Page 2 Friday, September 11, 2015 10:20 AM

1-1
1

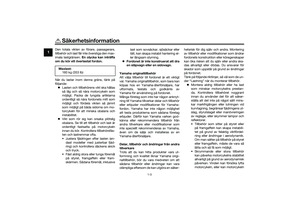

Säkerhetsinformation
MAU1028B
Ta ansvar som ägare
Du, som ägare till fordonet, är ansvarig för
att motorcykeln fungerar på ett säkert och
korrekt sätt.
Motorcyklar kör i ett spår.
Säker hantering och användning beror på
korrekt körteknik så väl som förarens kun-
skaper. Alla förare ska känna till följande
innan de kör motorcykeln.
Han eller hon ska: Få ingående anvisningar om alla as-
pekter av motorcykelkörning av en
kunnig person.
 Iaktta varningar och underhållskrav i
den här ägarhandboken.
 Få behörig utbildning i säker och kor-
rekt körteknik.
 Få professionell teknisk service enligt
den här ägarhandboken och/eller när
det mekaniska skicket kräver det.
 Kör inte en motorcykel utan att först
ha genomgått korrekt utbildning. Gå
en kurs. Nybörjare ska utbildas av en
certifierad instruktör. Kontakta en
auktoriserad motorcykelåterförsäljare
för att ta reda på vilka kurser som er-
bjuds där du bor. Säker körning
Utför kontrollerna före körning varje gång
fordonet används så att det är i säkert
skick. Risken för en olycka eller egendoms-
skador ökar om du inte inspekterar och un-
derhåller fordonet på rätt sätt. En lista över
kontroller före körning finns på sidan 4-1.
 Denna motorcykel är konstruerad för
att bära föraren och en passagerare.
 Att bilister inte upptäcker och känner
igen motorcyklar i trafiken är den do-
minerande orsaken till olyckor mellan
bilar och motorcyklar. Många olyckor
orsakas av bilförare som inte ser mo-
torcykeln. Att göra sig själv synlig ver-
kar vara ett mycket effektivt sätt att
minska risken för denna typ av olyck-
or.
Alltså:
• Använd en ljus jacka.
• Var extra försiktig när du närmar dig
och kör genom korsningar, efter-
som korsningar är de vanligaste
platserna för motorcykelolyckor.
• Kör där bilisterna kan se dig. Undvik att köra i bilisternas döda vinkel.
• Utför inte skötsel på en motorcykel om du inte besitter nödvändig kun-
skap. Kontakta en auktoriserad
motorcykelåterförsäljare för grund- läggande information om motorcy-
kelskötsel. Vissa uppgifter får
endast utföras av behörig personal.
 Många olyckor förorsakas av oerfarna
förare. Det är faktisk så att många fö-
rare som är inblandade i olyckor inte
har giltigt motorcykelkörkort.
• Se till att du är behörig och enbart
lånar ut motorcykeln andra behöri-
ga förare.
• Känn din kompetens och din be-
gränsning. Om du håller dig inom
dina begränsningar kan det hjälpa
dig undvika olyckor.
• Vi rekommenderar att du övar dig på att köra motorcykeln där det inte
finns någon trafik tills du känner
motorcykeln och alla dess reglage
ordentligt.
 Många olyckor orsakas av att föraren
gör fel. Ett vanligt fel som förare gör är
stora svängar på grund av för hög
hastighet eller felaktig kurvtagning
(otillräcklig lutningsvinkel för hastighe-
ten).
• Följ alltid hastighetsbegränsningar-
na och kör aldrig fortare än vad
väglaget och trafikförhållandena
medger.UB08M1M0.book Page 1 Friday, September 11, 2015 10:20 AM
