2016 YAMAHA MT-03 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
6-7
6
21*Framgaffel • Kontrollera funktion och om det
läcker olja. √√√√
22 *Stötdämpare • Kontrollera funktion och om stöt-
dämparen läcker olja. √√√√
23 Motorolja • Byt. (Se sidorna 3-3 och 6-10.)
√När indikeringen för oljebyte blinkar
• Kontrollera oljenivån och om det läcker olja. Var 5000 km (3000 mi)
√
24 Oljefilterinsats • Byt ut. √√√
25 *Kylsystem • Kontrollera kylvätskenivån och
om det läcker kylvätska. √√√√√
• Byt kylvätska. Vart 3:e år
26 *Bromskontakter,
fram och bak
• Kontrollera funktionen.
√√√√√√
27 Rörliga delar och
kablar
•Smörj.
√√√√√
28 *Gashandtag • Kontrollera funktionen.
• Kontrollera gashandtagets spel
och justera om det behövs.
• Smörj kabeln och handtagets mekanism. √√√√√
29 *Belysning, signaler
och kontakter • Kontrollera funktionen.
• Ställ in halvljuset.
√√√√√√
NR. ARTIKEL
KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB08M1M0.book Page 7 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-8
6
MAU18681
TIPSLuftfilter
• Denna modell är utrustad med ett oljeindränkt papper av engångstyp och får inte blåsas rent med tryckluft eftersom det då kan skadas.
• Luftfiltret måste bytas oftare och du kör i fuktiga eller dammiga områden.
 Hydraulbroms
• Kontrollera och fyll på bromsvätska vid behov.
• Vartannat år bör huvudbromscylinderns och bromsokens inre komponenter bytas samt bromsvätskan ersättas.
• Byt bromsledningar vart fjärde år eller om det uppstått sprickor eller om de är skadade.
UB08M1M0.book Page 8 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-9
6
MAU19643
Kontroll av tändstiftenTändstiften är viktiga komponenter i mo-
torn och de bör kontrolleras regelbundet,
helst av en Yamaha-återförsäljare. Efter-
som värme och avlagringar gör att tändstift
långsamt eroderar, bör de tas bort och kon-
trolleras enligt tabellen för regelbunden
skötsel och smörjning. Dessutom kan tänd-
stiftens skick avslöja motorns skick.
Kontrollera att porslinet runt mittelektroden
har en lätt ljusbrun färg (den ideala färgen
när fordonet körs normalt) och alla tändstift
bör ha samma färg. Om färgen på något av
tändstiften skiljer sig från de andra kan det
vara fel på motorn. Försök inte åtgärda felet
själv. Låt i stället en Yamaha-återförsäljare
kontrollera motorcykeln.
Om ett tändstift visar tecken på att elektro-
den har eroderat eller om det finns avlag-
ringar, bör det bytas.
Innan ett tändstift monteras bör elektrodav-
ståndet mätas med ett bladmått och av-
ståndet justeras vid behov.Gör rent tätningsringen och dess anligg-
ningsytor och torka av gängorna på tänd-
stiftet.
TIPSOm du inte har tillgång till en momentnyckel
när du drar åt tändstiftet kan du dra åt det
genom att dra fast det ytterligare 1/4–1/2
varv efter det att du skruvat fast det för hand. Tändstiftet bör emellertid dras åt
med en momentnyckel så snart som möj-
ligt.
Rekommenderat tändstift:
NGK/CR8E
1. Rekommenderat elektrodavstånd
Rekommenderat elektrodavstånd:
0.7–0.8 mm (0.028–0.031 in)
Åtdragningsmoment: Tändstift:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
UB08M1M0.book Page 9 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-10
6
MAUN1150
Motorolja och oljefilterinsatsOljenivån i motorn bör kontrolleras före var-
je körning. Dessutom måste oljan och olje-
filterinsatsen bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
För att kontrollera motorns oljenivå 1. Ställ fordonet på ett plant underlag och håll det upprätt. Om den lutar lite
kan du få en felaktig avläsning.
2. Starta motorn, värm upp den under några minuter och stäng sedan av
motorn igen.
3. Vänta några minuter så att oljan stabi- liserar sig och kontrollera sedan oljeni-
vån genom det inspektionsglas som
sitter nere till höger på vevhuset.TIPSOljenivån bör vara mellan min- och max-
markeringarna.
4. Om oljenivån befinner sig under min-markeringen bör olja av rekommende-
rad typ fyllas på till rätt nivå.
För att byta olja (med eller utan byte av
oljefilterinsats) 1. Ställ upp fordonet på en plan yta.
2. Starta motorn, värm upp den under
några minuter och stäng sedan av
motorn igen.
3. Placera ett oljetråg under motorn för att samla upp oljan.
4. Ta bort kåpan genom att lossa bultar-
na. 5. Ta bort oljepåfyllningslocket och av-
tappningspluggen för motorolja och
packningarna, och töm ut oljan från
vevhuset.1. Påfyllningslock för motorolja
2. Inspektionsglas för oljenivå
3. Max-markering
4. Min-markering
3
4
1
2
1. Kåpa
2. Bult
1. Oljeavtappningsplugg
2. Packning
1
2
12
UB08M1M0.book Page 10 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-11
6
TIPSHoppa över stegen 6–8 om du inte ska byta
oljefilterinsatsen.6. Ta bort oljefilterinsatsen med hjälp aven oljefiltertång.TIPSOljefilternycklar finns hos Yamahas återför-
säljare.7. Stryk på ett tunt lager ren motorolja påO-ringen på den nya oljefilterinsatsen.
TIPSSe till att O-ringen sitter rätt placerad.8. Montera den nya oljefilterinsatsen
med hjälp av en oljefiltertång och dra
sedan åt oljefilterinsatsen med en mo-
mentnyckel. 9. Montera oljans avtappningsplugg och
den nya packningen, dra sedan åt
pluggen till angivet moment.
TIPSMontera den nya packningen enligt bilden.10. Fyll på med den rekommenderade mängden motorolja och montera där-
efter och dra fast påfyllningslocket.
1. Oljefiltertång
2. Oljefilterinsats
12
1. O-ring
1. Momentnyckel
1
Åtdragningsmoment:
Oljefilterinsats:
17 Nm (1.7 m·kgf, 12 ft·lbf)
1. Oljeavtappningsplugg
2. Packning
Åtdragningsmoment:Oljeavtappningsplugg:
20 Nm (2.0 m·kgf, 14 ft·lbf)
2
1
UB08M1M0.book Page 11 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-12
6
TIPSKom ihåg att torka bort eventuell utspilld
olja från fordonet så snart motorn och av-
gassystemet har svalnat.VIKTIGT
MCA11621
För att undvika att kopplingen slirar
(motoroljan smörjer även koppling-
en), bör inga tillsatser blandas in i
oljan. Använd inte oljor med en die-
selspecifikation som “CD” eller ol-
jor med högre kvalitet än den som
anges. Använd dessutom inte oljor
som är märkta “ENERGY CONSER-
VING II” (ENERGIBESPARANDE II)
eller högre.
 Se till att inga främmande föremål
kommer ner i vevhuset.11. Montera kåpan genom att skruva fast
bultarna. 12. Starta motorn och låt den gå på tom-
gång under flera minuter medan du
kontrollerar om det finns något olje-
läckage. Om det läcker någon olja,
stäng omedelbart av motorn och kon-
trollera anledningen till oljeläckaget.
TIPSNär motorn har startat ska oljetrycksvar-
ningslampan släckas.VIKTIGT
MCA20860
Om varningslampan för lågt oljetryck
blinkar eller lyser trots att oljenivån är
korrekt, stäng omedelbart av motorn
och be en Yamaha-återförsäljare kon-
trollera fordonet.13. Stäng av motorn, vänta i några minu-ter tills oljan har stabiliserat sig och
kontrollera sedan oljenivån och korri-
gera om nödvändigt.
MAU20071
KylvätskaKylvätskenivån bör kontrolleras före varje
körning. Dessutom måste kylvätskan bytas
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning.
MAU38176
För att kontrollera kylvätskenivån1. Ställ fordonet på ett plant underlag
och håll det upprätt.TIPSKylvätskenivån måste kontrolleras på
en kall motor eftersom nivån varierar
med motortemperaturen.
 Se till att fordonet står helt upprätt när
du kontrollerar oljenivån. Om den lutar
lite kan du få en felaktig avläsning.2. Kontrollera kylvätskenivån i kylvätske-
behållaren.TIPSKylvätskenivån bör vara mellan min- och
max-markeringarna.
Rekommenderad motorolja:Se sidan 8-1.
Oljemängd: Oljebyte:1.80 L (1.90 US qt, 1.58 Imp.qt)
Med byte av oljefilter: 2.10 L (2.22 US qt, 1.85 Imp.qt)
UB08M1M0.book Page 12 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-13
6
3. Om kylvätskenivån är under min-mar-keringen, ta bort kåpan över kylväts-
kebehållaren genom att skruva loss
bultarna, ta bort locket på kylvätske-
behållaren och fyll på med kylvätska
upp till max-markeringen. VARNING!
Ta bara bort kylvätskelocket. Ta
aldrig bort kylvätskelocket när mo-
torn är varm.
[MWA15162]
VIKTIGT: Om
du inte har tillgång till kylvätska kan
du använda destillerat vatten eller
mjukt vattenledningsvatten. An-
vänd inte hårt vatten eller saltvatten
eftersom det kan skada motorn.
Om du har använt vatten i stället för
kylvätska bör du byta ut det mot
kylvätska vid första bästa tillfälle. I
annat fall kommer kylsystemet inte att vara skyddat mot isbildning och
korrosion. Om du har tillsatt vatten
till kylvätskan, be en Yamaha-åter-
försäljare att kontrollera kylvätskan
så snart som möjligt. I annat fall
kommer motorns kyleffekt att redu-
ceras.
[MCA10473]
4. Montera locket på kylvätskebehålla-
ren och skruva sedan fast kylvätske-
behållaren genom att skruva fast
bultarna.
MAU33032
Byte av kylvätska
Kylvätskan måste bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Låt en Yamaha-återförsälja-
re byta kylvätskan. VARNING! Ta aldrig
bort kylvätskelocket när motorn är varm.[MWA10382]
1. Max-markering
2. Min-markering
3. Kylvätskebehållare
1
2
3
1. Bult
2. Kåpa över kylvätskebehållare
1. Kylvätskebehållarens lock
2
11
Rymd i kylvätskebehållare (upp till
max-markeringen): 0.25 L (0.26 US qt, 0.22 Imp.qt)
UB08M1M0.book Page 13 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-14
6

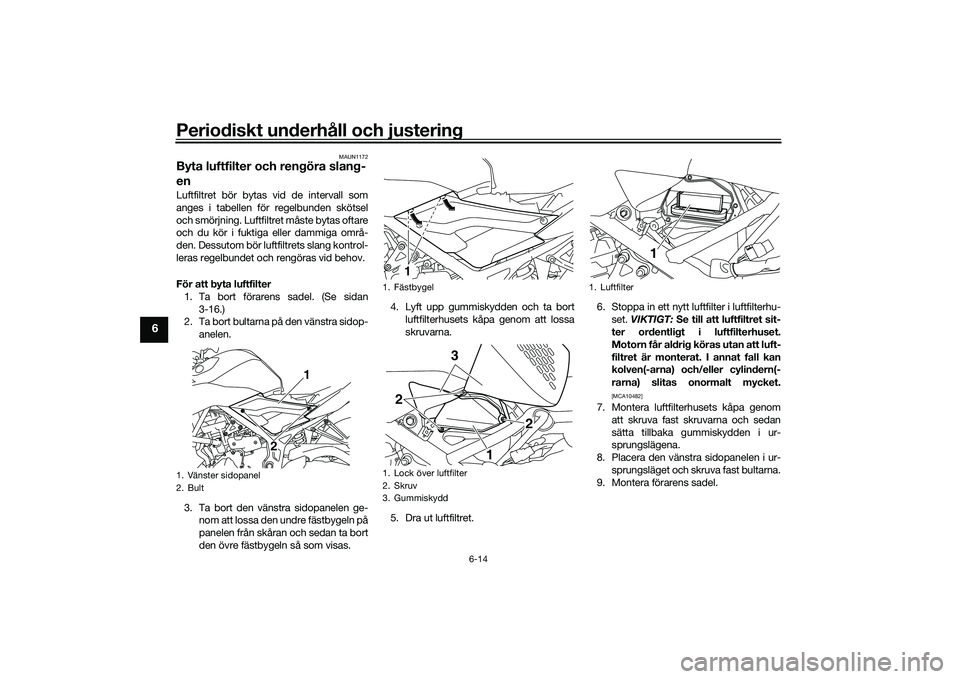

MAUN1172
Byta luftfilter och rengöra slang-
enLuftfiltret bör bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Luftfiltret måste bytas oftare
och du kör i fuktiga eller dammiga områ-
den. Dessutom bör luftfiltrets slang kontrol-
leras regelbundet och rengöras vid behov.
För att byta luftfilter1. Ta bort förarens sadel. (Se sidan 3-16.)
2. Ta bort bultarna på den vänstra sidop-
anelen.
3. Ta bort den vänstra sidopanelen ge- nom att lossa den undre fästbygeln på
panelen från skåran och sedan ta bort
den övre fästbygeln så som visas. 4. Lyft upp gummiskydden och ta bort
luftfilterhusets kåpa genom att lossa
skruvarna.
5. Dra ut luftfiltret. 6. Stoppa in ett nytt luftfilter i luftfilterhu-
set. VIKTIGT: Se till att luftfiltret sit-
ter ordentligt i luftfilterhuset.
Motorn får aldrig köras utan att luft-
filtret är monterat. I annat fall kan
kolven(-arna) och/eller cylindern(-
rarna) slitas onormalt mycket.
[MCA10482]
7. Montera luftfilterhusets kåpa genom
att skruva fast skruvarna och sedan
sätta tillbaka gummiskydden i ur-
sprungslägena.
8. Placera den vänstra sidopanelen i ur- sprungsläget och skruva fast bultarna.
9. Montera förarens sadel.
1. Vänster sidopanel
2. Bult
1
2
1. Fästbygel
1. Lock över luftfilter
2. Skruv
3. Gummiskydd
1
1 2
2 3
1. Luftfilter
1
