2016 YAMAHA FJR1300AS Instructieboekje (in Dutch)

Periodiek on derhou d en afstellin g
6-9
6
3. Trek de onderzijde van het paneel
naar buiten, trek de voorzijde van het
paneel naar beneden en schuif het pa-
neel dan naar voren om het aan de
achterzijde los te maken zoals ge-
toond.
Aanbrengen van een paneel
1. Plaats het paneel in de oorspronkelij- ke positie en breng dan de bouten en
snelsluitschroeven aan. 2. Breng de zadels aan.

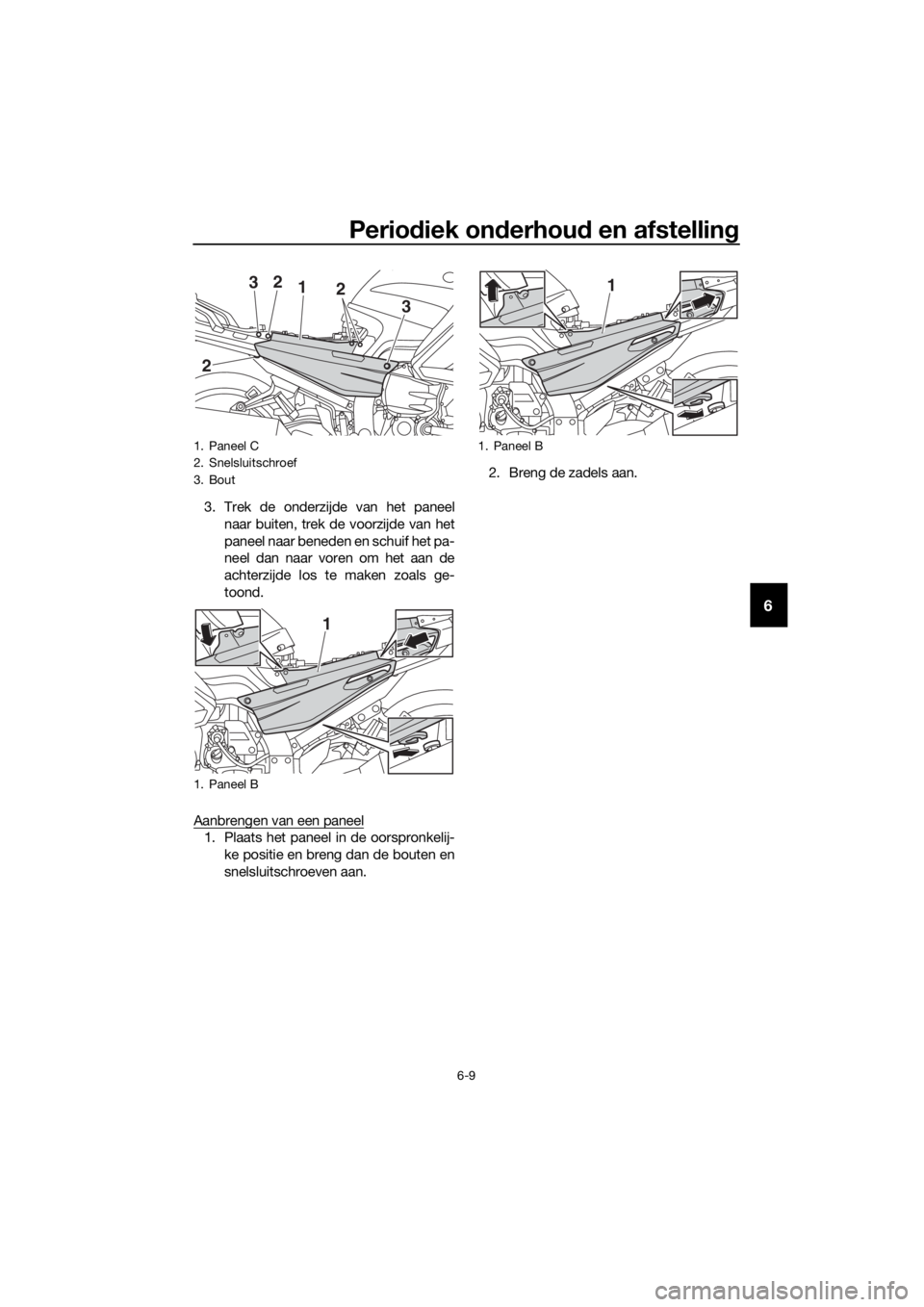

1. Paneel C
2. Snelsluitschroef
3. Bout
1. Paneel B
12
2
2 3
3
1
1. Paneel B
1
UB95D0D0.book Page 9 Monday, November 9, 2015 10:54 AM

Periodiek on derhou d en afstelling
6-10
6
DAU19653
Controleren van de bou gies
Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door ver- hitting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd
in het periodieke smeer- en onderhouds-
schema. De conditie van de bougies kan
daarnaast veel duidelijk maken over de
conditie van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met het voertuig wordt gereden), en alle
bougies in de motor horen dezelfde ver-
kleuring te hebben. Wanneer een bougie
een heel andere kleur vertoont, werkt de
motor mogelijk niet naar behoren. Probeer
dergelijke problemen niet zelf vast te stel-
len. Laat in plaats daarvan uw machine na-
kijken door een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.
Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie. Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKING
Als geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slag
verder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
LET OP
DCA10841
Ge
bruik geen gereed schap om de bou-
g ie dop te verwijd eren of aan te bren gen,
om de bobinekab el niet te bescha dig en.
De bou gie dop is mog elijk lastig te ver-
wij deren om dat de ru bber af dichtin g aan
het uitein de stevi g vastzit. Haal de bou-
g ie dop los door hem heen en weer te
d raaien en teg elijkertijd los te trekken;
b ren g d e bou gie dop aan door heen en
weer te draaien en te gelijkertij d aa n

te
d rukken.
Voor geschreven bou gie:
NGK/CPR8EA-9

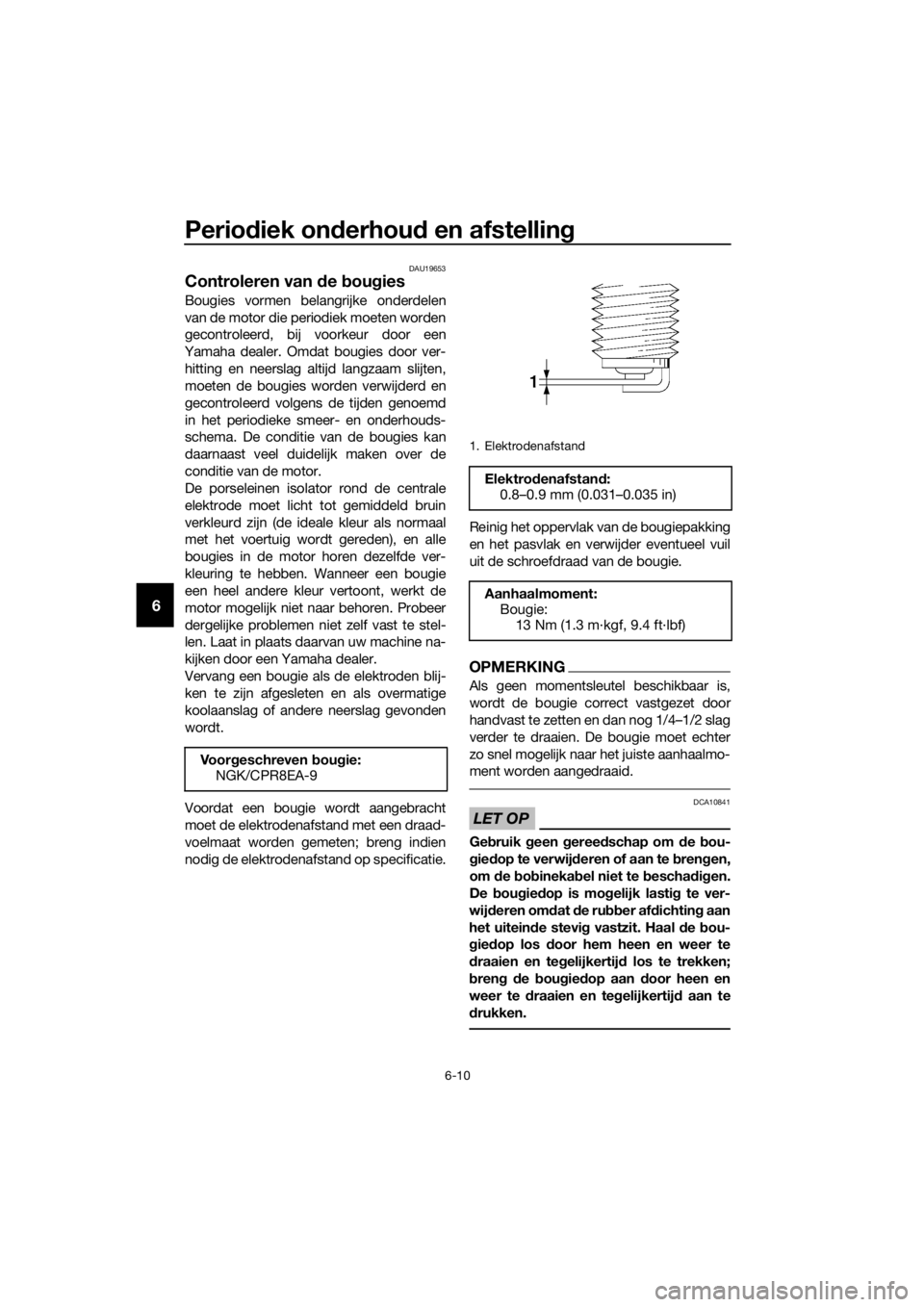

1. Elektrodenafstand
Elektro denafstan d:
0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment: Bougie:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
UB95D0D0.book Page 10 Monday, November 9, 2015 10:54 AM

Periodiek on derhou d en afstellin g
6-11
6
DAU36111
Filterbus
Dit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
 Controleer alle slangaansluitingen.
 Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
 Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAU19888
Motorolie en oliefilterpatroon
Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren
1. Zet de machine op de middenbok. Wanneer de machine iets schuin
staat, kan het niveau al foutief worden
afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot rust is gekomen en controleer dan het
olieniveau via het kijkglas linksonder in
het carter.
OPMERKING
Het motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie van de aanbevolen
soort bij tot het correcte niveau.

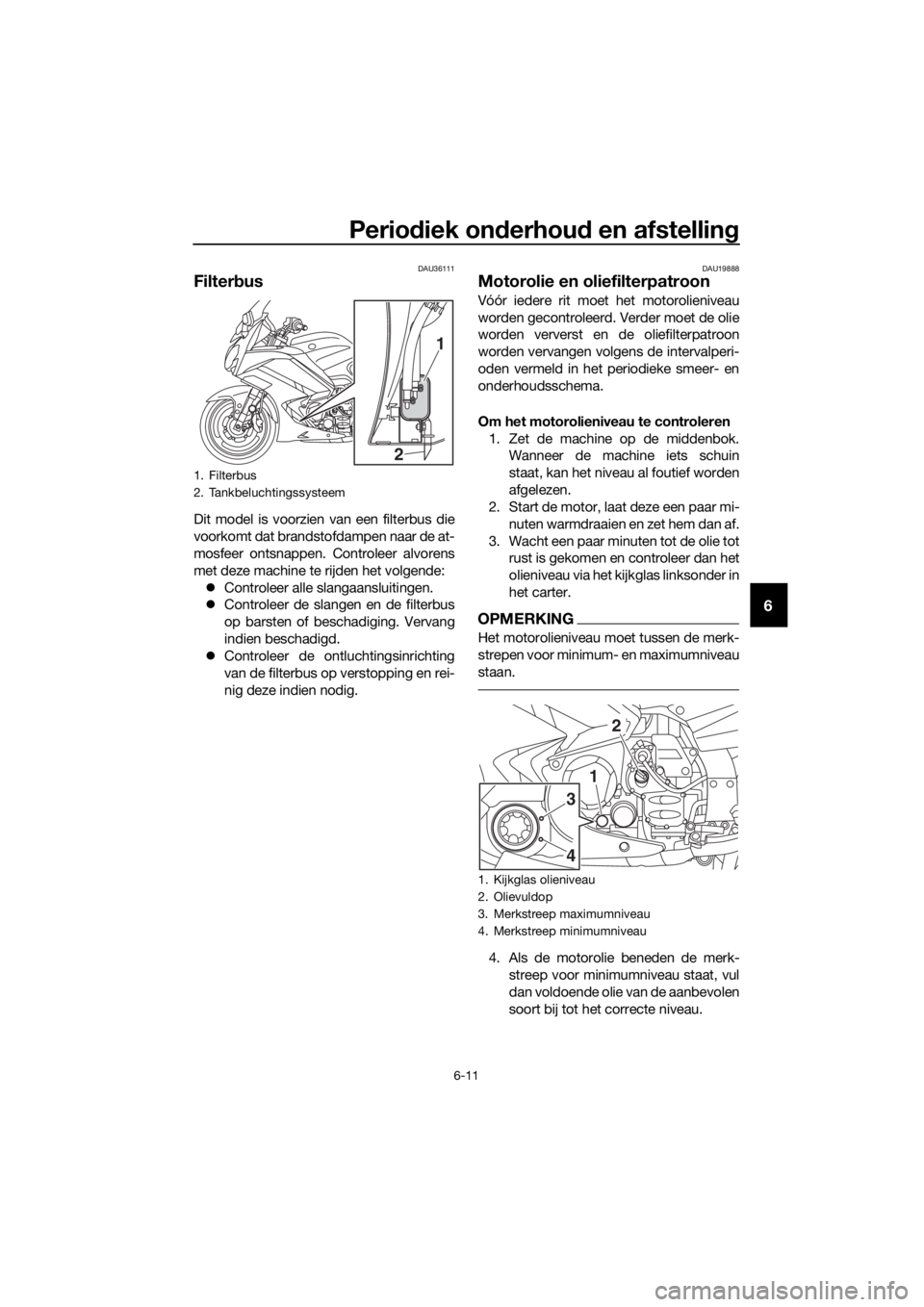

1. Filterbus
2. Tankbeluchtingssysteem
1
2
1. Kijkglas olieniveau
2. Olievuldop
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
31
4
2
UB95D0D0.book Page 11 Monday, November 9, 2015 10:54 AM

Periodiek on derhou d en afstelling
6-12
6
Om de motorolie te verversen (met of
zon der vervan gin g van oliefilterpatroon)
1. Zet de machine op een vlakke onder- grond.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Zet een olieopvangbak onder de mo- tor om de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de olieaf- tapplug met de pakking om de olie uit
het carter te laten stromen.
OPMERKING
Sla de stappen 5–7 over als de oliefilterpa-
troon niet wordt vervangen.
5. Verwijder de oliefilterpatroon met eenoliefiltersleutel.
OPMERKING
De Yamaha dealer kan een oliefiltersleutel
leveren.
6. Smeer een dun laagje schone motor-olie op de O-ring van de nieuwe oliefil-
terpatroon.
OPMERKING
Zorg dat de O-ring correct aanligt.
7. Plaats de nieuwe oliefilterpatroon en
zet deze dan met een momentsleutel
vast met het voorgeschreven aanhaal-
moment.

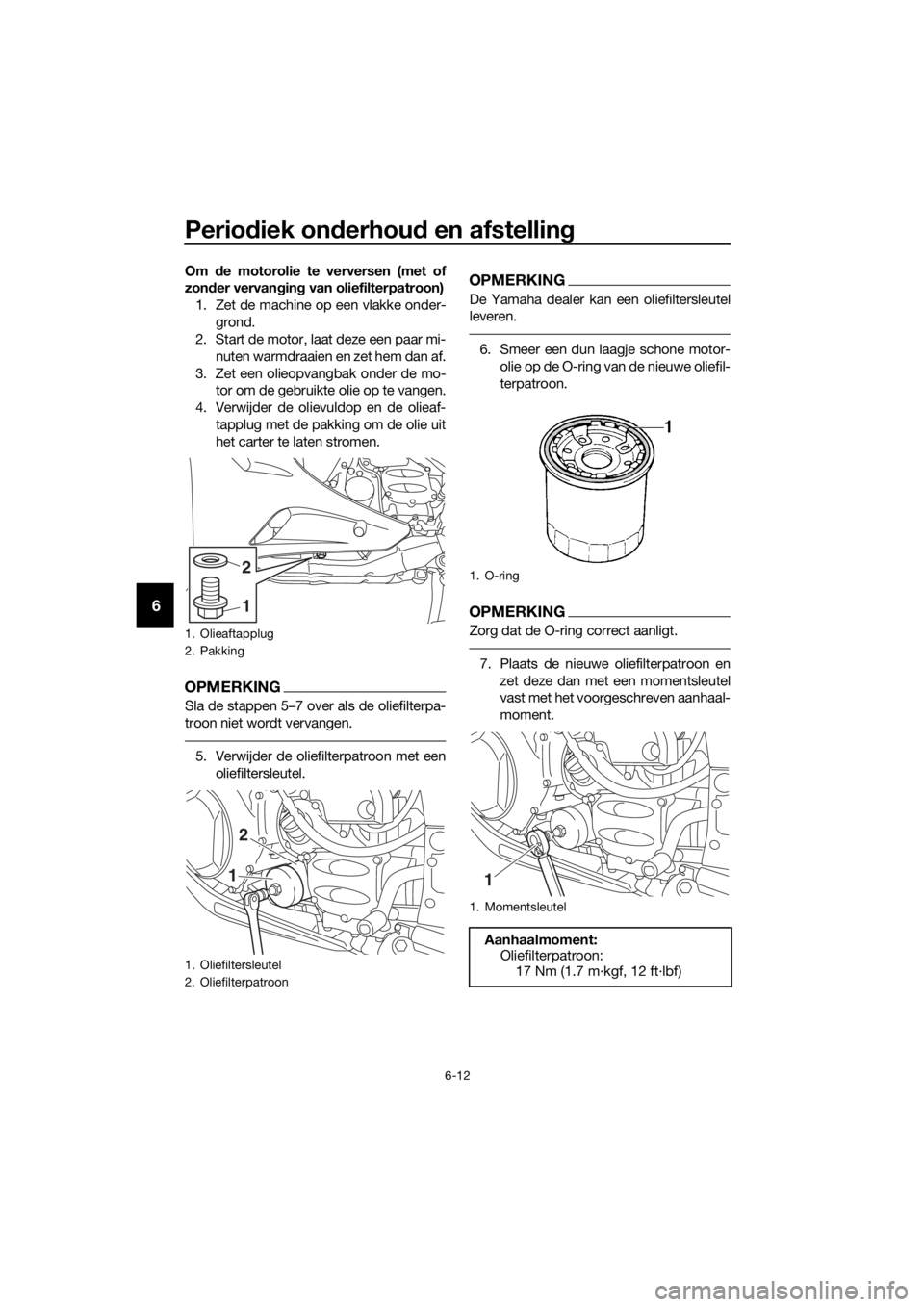

1. Olieaftapplug
2. Pakking
1. Oliefiltersleutel
2. Oliefilterpatroon
1
2
1
2
1. O-ring
1. Momentsleutel
Aanhaalmoment:Oliefilterpatroon:17 Nm (1.7 m·kgf, 12 ft·lbf)
1
UB95D0D0.book Page 12 Monday, November 9, 2015 10:54 AM

Periodiek on derhou d en afstellin g
6-13
6
8. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
9. Vul bij met de voorgeschreven hoe- veelheid van de aanbevolen motor-
olie, breng dan de olievuldop aan en
zet deze vast.
OPMERKING
Veeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.
LET OP
DCA11621
Om het slippen van de koppelin g te
voorkomen ( de motorolie smeert
immers ook de koppelin g) mo gen
g een chemische add itieven worden
toe gevoe gd. Ge bruik geen oliën
met een “CD” dieselspecificatie of
oliën met een ho gere kwaliteit d an
g especificeer d. Ge bruik ook g een
oliën met een “ENERGY CONSER-
VING II” of ho gere aan dui din g.
 Zor g d at er geen verontreini gin gen
in het carter terecht komen.
10. Start de motor, laat deze een paar mi- nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKING
Nadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als het
olieniveau correct is.
LET OP
DCA10402
Zet de motor direct af als het waarschu-
win gslampje olieniveau knippert of blijft
b ran den en laat het voertuig controleren
d oor een Yamaha dealer, zelfs als het
olieniveau in or de is.
11. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.
Aanhaalmoment:
Olieaftapplug:43 Nm (4.3 m·kgf, 31 ft·lbf)
Aan bevolen motorolie:
Zie pagina 8-1.
Oliehoeveelhei d:
Olieverversing:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Met verwijderen van oliefilterele-
ment:
4.00 L (4.23 US qt, 3.52 Imp.qt)
UB95D0D0.book Page 13 Monday, November 9, 2015 10:54 AM

Periodiek on derhou d en afstelling
6-14
6
DAU20017
Card anolie
Vóór elke rit moet het cardanhuis worden
gecontroleerd op olielekkage. In geval van
lekkage dient u de machine door een
Yamaha dealer te laten nakijken en repare- ren. Controleer verder als volgt het niveau
van de cardanolie en ververs de olie vol-
gens de intervaltijden vermeld in het perio-
dieke smeer- en onderhoudsschema.
WAARSCHUWING
DWA10371
 Zor g ervoor dat geen verontreini-
g in gen het car danhuis kunnen bin-
nend ringen.
 Zor g d at er geen olie op de ban den
of wielen terechtkomt.
Controleren van het olieniveau in het
car danhuis
1. Zet de machine op de middenbok.
OPMERKING
Zorg dat de machine rechtop staat bij het
controleren van het olieniveau. Wanneer de
machine iets schuin staat, kan het niveau al
foutief worden afgelezen.
2. Verwijder de vulplug van de cardan- olie met de pakking en controleer het
olieniveau in het cardanhuis.
OPMERKING
Het olieniveau moet bij de rand van de vul-
opening staan.
3. Als de olie onder de rand van de vul-
opening staat, vul dan genoeg olie van
de aanbevolen soort bij tot het correc-
te niveau.
4. Controleer of de pakking beschadigd is en vervang indien nodig.
5. Monteer de vulplug van de cardanolie
met de pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
Om de car danolie te verversen
1. Zet de machine op een vlakke onder- grond.
2. Plaats een olieopvangbak onder het cardanhuis om de gebruikte olie op te
vangen.
3. Verwijder de vulplug van de cardan- olie en de aftapplug van de cardanolie
met hun pakkingen om de olie uit het
cardanhuis af te tappen.

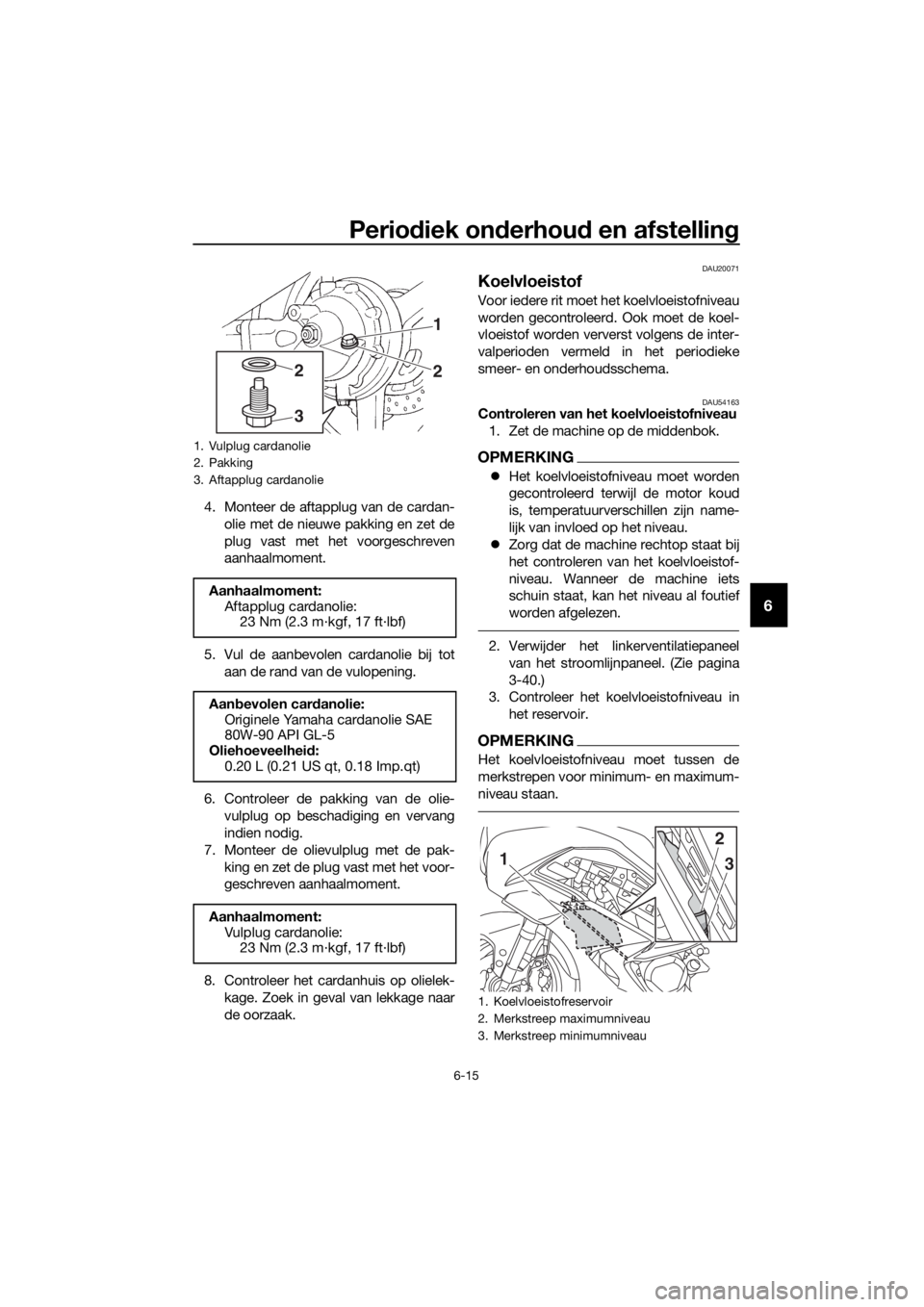

1. Vulplug cardanolie
2. Pakking
3. Correct olieniveau
Aanhaalmoment:Vulplug cardanolie:23 Nm (2.3 m·kgf, 17 ft·lbf)
3
2
1
UB95D0D0.book Page 14 Monday, November 9, 2015 10:54 AM

Periodiek on derhou d en afstellin g
6-15
6
4. Monteer de aftapplug van de cardan-
olie met de nieuwe pakking en zet de
plug vast met het voorgeschreven
aanhaalmoment.
5. Vul de aanbevolen cardanolie bij tot aan de rand van de vulopening.
6. Controleer de pakking van de olie- vulplug op beschadiging en vervang
indien nodig.
7. Monteer de olievulplug met de pak- king en zet de plug vast met het voor-
geschreven aanhaalmoment.
8. Controleer het cardanhuis op olielek- kage. Zoek in geval van lekkage naar
de oorzaak.
DAU20071
Koelvloeistof
Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU54163Controleren van het koelvloeistofniveau1. Zet de machine op de middenbok.
OPMERKING
 Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud
is, temperatuurverschillen zijn name-
lijk van invloed op het niveau.
 Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistof-
niveau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.
2. Verwijder het linkerventilatiepaneel
van het stroomlijnpaneel. (Zie pagina
3-40.)
3. Controleer het koelvloeistofniveau in
het reservoir.
OPMERKING
Het koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan.
1. Vulplug cardanolie
2. Pakking
3. Aftapplug cardanolie
Aanhaalmoment:Aftapplug cardanolie:23 Nm (2.3 m·kgf, 17 ft·lbf)
Aan bevolen car danolie:
Originele Yamaha cardanolie SAE
80W-90 API GL-5
Oliehoeveelhei d:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Aanhaalmoment: Vulplug cardanolie:23 Nm (2.3 m·kgf, 17 ft·lbf)
1
2
32

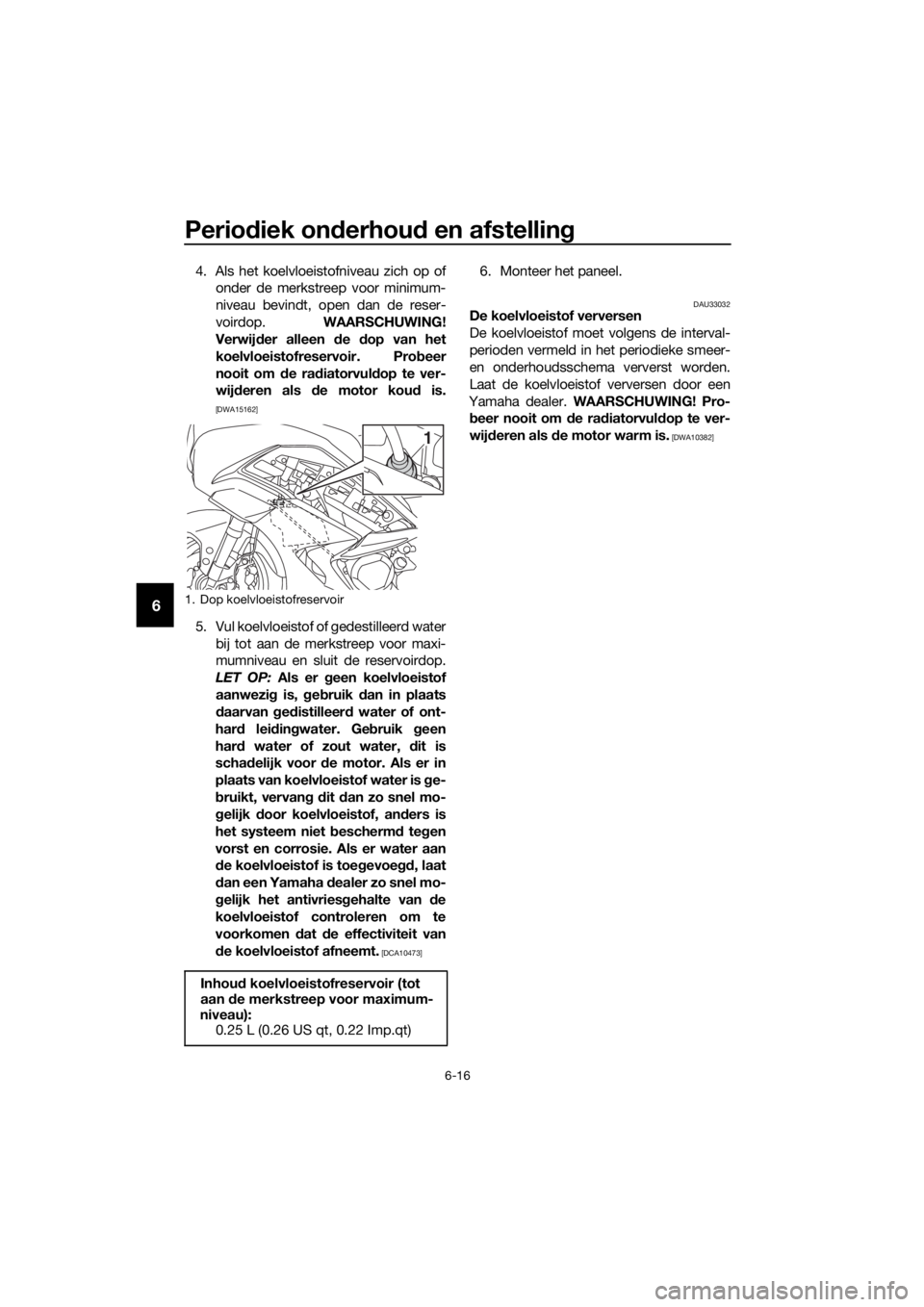

1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
2
1 3
UB95D0D0.book Page 15 Monday, November 9, 2015 10:54 AM

Periodiek on derhou d en afstelling
6-16
6
4. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimum-
niveau bevindt, open dan de reser-
voirdop. WAARSCHUWING!
Verwij der alleen de dop van het
koelvloeistofreservoir. Pro beer
nooit om de rad iatorvul dop te ver-
wij deren als de motor kou d is.
[DWA15162]
5. Vul koelvloeistof of gedestilleerd water
bij tot aan de merkstreep voor maxi-
mumniveau en sluit de reservoirdop.
LET OP: Als er geen koelvloeistof
aanwezi g is, g eb ruik dan in plaats
d aarvan ged istilleer d water of ont-
har d leid ingwater. Ge bruik geen
har d water of zout water, dit is
scha delijk voor de motor. Als er in
plaats van koelvloeistof water is g e-
b ruikt, vervan g d it dan zo snel mo-
g elijk door koelvloeistof, an ders is
het systeem niet b eschermd te gen
vorst en corrosie. Als er water aan
d e koelvloeistof is toe gevoe gd, laat
d an een Yamaha d ealer zo snel mo-
g elijk het antivries gehalte van de
koelvloeistof controleren om te
voorkomen dat de effectiviteit van
d e koelvloeistof afneemt.
[DCA10473]
6. Monteer het paneel.
DAU33032De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
b eer nooit om de ra diatorvul dop te ver-
wij deren als d e motor warm is.
[DWA10382]
1. Dop koelvloeistofreservoir
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximum-
niveau): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1
UB95D0D0.book Page 16 Monday, November 9, 2015 10:54 AM
