2016 YAMAHA FJR1300AS Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
3-43
3
branden ter bescherming van de
motor van de afstelfunctie voor de
voorspanning.
• De vering werkt nog steeds nor- maal, alleen kunt u de afstelfunctie
voor de voorspanning niet gebrui-
ken.
• Als u het waarschuwingslampje
elektronisch verstelbaar veringsy-
steem wilt terugzetten, wacht u on-
geveer 6 minuten en draait u
vervolgens de sleutel naar “OFF” of
draait u de sleutel direct naar “OFF”
en wacht u vervolgens 6 minuten.
• Als het waarschuwingslampje elek- tronisch verstelbaar veringsysteem
blijft branden, moet u het veringsy-
steem laten controleren door een
Yamaha-dealer.
De voorspanning afstellen
1. Draai de sleutel naar “ON”, start de motor en zet de versnellingsbak ver-
volgens in de vrijstand.
2. Druk op de menuschakelaar “MENU”
om de functieweergave te schakelen
naar de afstelfunctie voor de voor-
spanning. 3. Gebruik de selectieschakelaar om het
pictogram van de gewenste voor-
spanningsinstelling te selecteren.
Selecteer uit de volgende 4 picto-
grammen de instelling die overeen-
komt met de beladingssituatie.
Tijdens het afstellen van de voorspan-
ning toont de informatieweergave een
groep punten die in een cirkel bewe-
gen. Wanneer het geselecteerde pic-
togram weer wordt weergegeven, is
het afstellen van de voorspanning vol-
tooid.

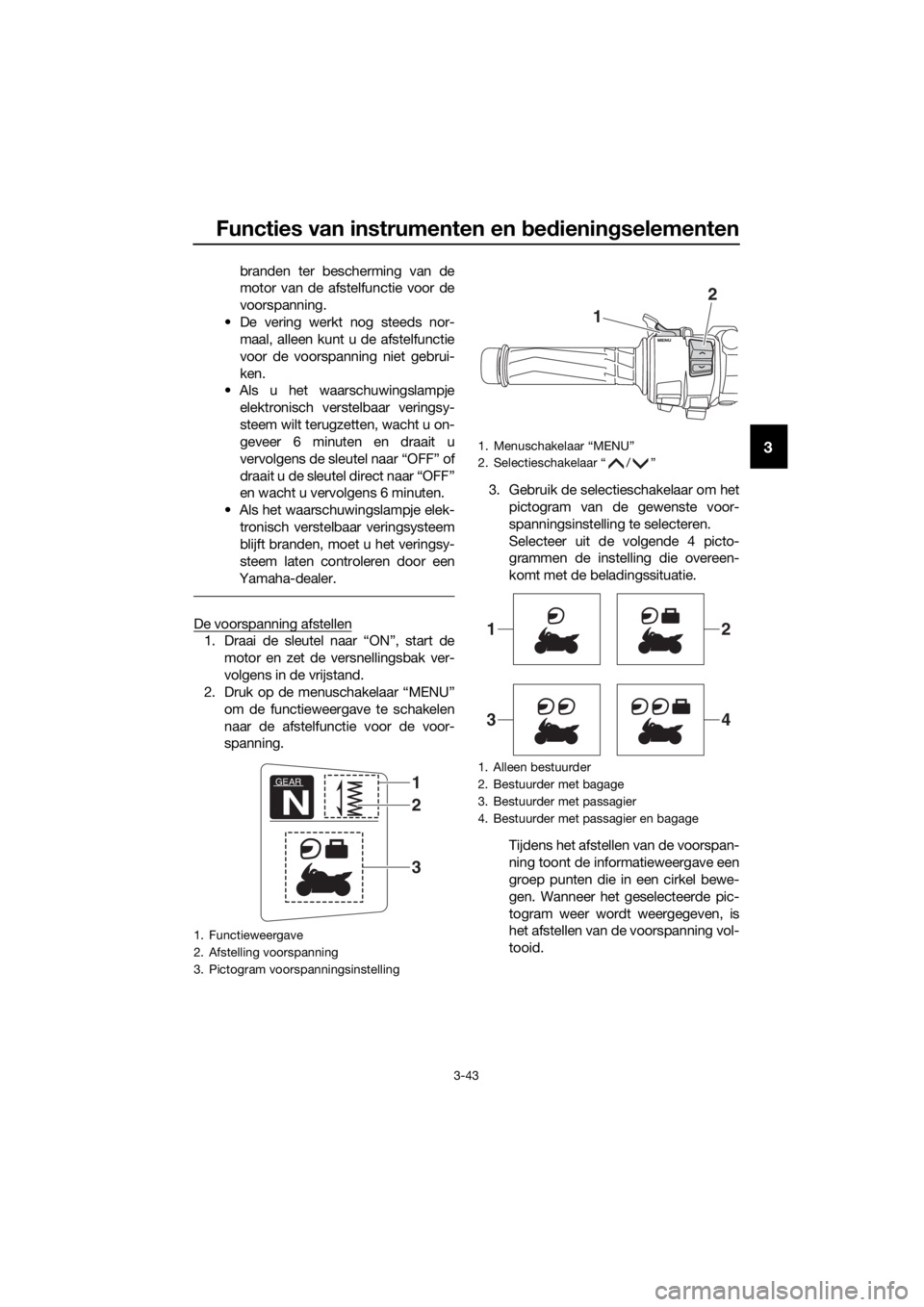

1. Functieweergave
2. Afstelling voorspanning
3. Pictogram voorspanningsinstelling
GEAR
N
1
3
2
1. Menuschakelaar “MENU”
2. Selectieschakelaar “ / ”
1. Alleen bestuurder
2. Bestuurder met bagage
3. Bestuurder met passagier
4. Bestuurder met passagier en bagage
1
2
12
34
UB95D0D0.book Page 43 Monday, November 9, 2015 10:54 AM

Functies van instrumenten en bed iening selementen
3-44

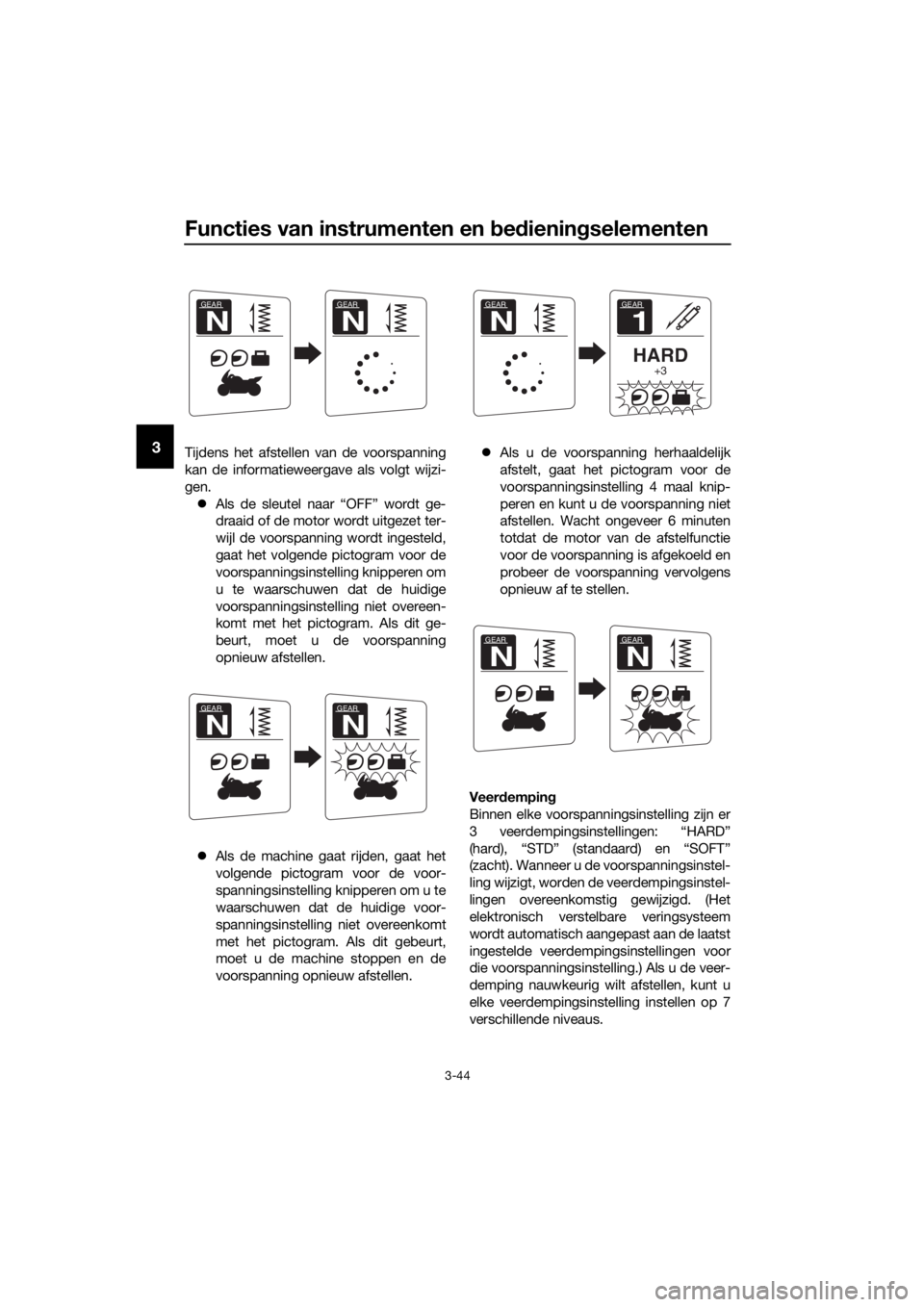

3Tijdens het afstellen van de voorspanning
kan de informatieweergave als volgt wijzi-
gen.
 Als de sleutel naar “OFF” wordt ge-
draaid of de motor wordt uitgezet ter-
wijl de voorspanning wordt ingesteld,
gaat het volgende pictogram voor de
voorspanningsinstelling knipperen om
u te waarschuwen dat de huidige
voorspanningsinstelling niet overeen-
komt met het pictogram. Als dit ge-
beurt, moet u de voorspanning
opnieuw afstellen.
 Als de machine gaat rijden, gaat het
volgende pictogram voor de voor-
spanningsinstelling knipperen om u te
waarschuwen dat de huidige voor-
spanningsinstelling niet overeenkomt
met het pictogram. Als dit gebeurt,
moet u de machine stoppen en de
voorspanning opnieuw afstellen. 
Als u de voorspanning herhaaldelijk
afstelt, gaat het pictogram voor de
voorspanningsinstelling 4 maal knip-
peren en kunt u de voorspanning niet
afstellen. Wacht ongeveer 6 minuten
totdat de motor van de afstelfunctie
voor de voorspanning is afgekoeld en
probeer de voorspanning vervolgens
opnieuw af te stellen.
Veerd empin g
Binnen elke voorspanningsinstelling zijn er
3 veerdempingsinstellingen: “HARD”
(hard), “STD” (standaard) en “SOFT”
(zacht). Wanneer u de voorspanningsinstel-
ling wijzigt, worden de veerdempingsinstel-
lingen overeenkomstig gewijzigd. (Het
elektronisch verstelbare veringsysteem
wordt automatisch aangepast aan de laatst
ingestelde veerdempingsinstellingen voor
die voorspanningsinstelling.) Als u de veer-
demping nauwkeurig wilt afstellen, kunt u
elke veerdempingsinstelling instellen op 7
verschillende niveaus.
GEAR
N
GEAR
N
GEAR
N
GEAR
N
GEAR
1
HARD+3
GEAR
N
GEAR
N
GEAR
N
UB95D0D0.book Page 44 Monday, November 9, 2015 10:54 AM

Functies van instrumenten en bed ienin gselementen
3-45
3
OPMERKING
Als de voorspanningsinstelling niet juist is
voltooid:
 De veerdempingsinstelling en het in-
stelniveau knipperen 4 maal en kun-
nen niet worden aangepast als u deze
probeert aan te passen terwijl de ma-
chine stilstaat.
 Het pictogram voor de voorspan-
ningsinstelling knippert en de veer-
demping kan niet worden aangepast
als u deze probeert aan te passen ter-
wijl de machine rijdt.
Zorg dat de voorspanning juist is ingesteld
voordat u de veerdemping gaat afstellen.
De veerdemping en het niveau voor de
veerdempingsinstelling afstellen
1. Draai de sleutel naar “ON”.
2. Druk op de menuschakelaar “MENU” om de functieweergave te schakelen
naar de afstelfunctie voor de veer-
demping. 3. Gebruik de selectieschakelaar om
“HARD”, “STD” of “SOFT” te selecte-
ren.
4. Druk op de menuschakelaar “MENU”.
5. Gebruik de selectieschakelaar om het gewenste niveau voor de veerdem-
pingsinstelling te selecteren.

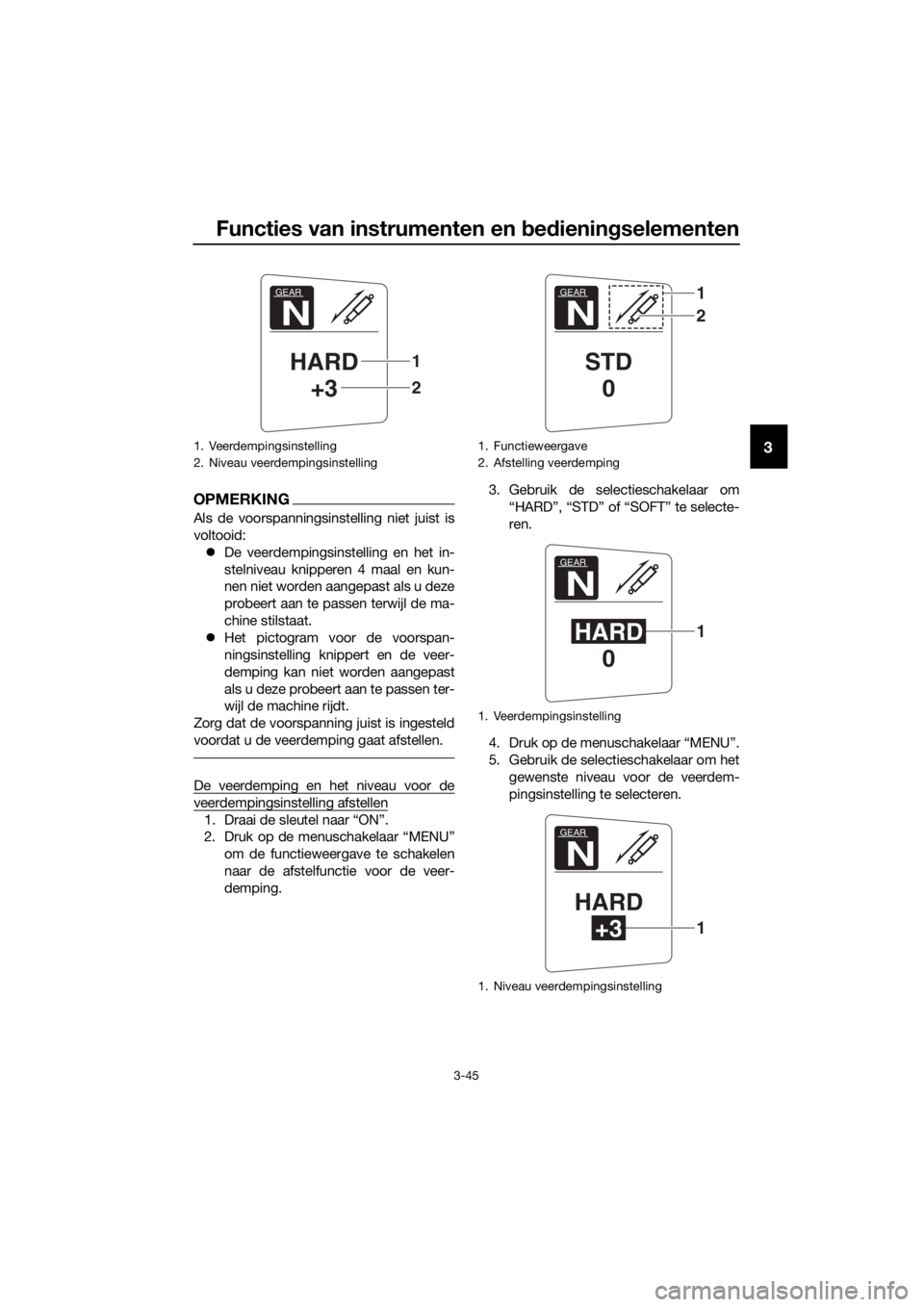

1. Veerdempingsinstelling
2. Niveau veerdempingsinstelling
GEAR
N
HARD+3
2
1
1. Functieweergave
2. Afstelling veerdemping
1. Veerdempingsinstelling
1. Niveau veerdempingsinstelling
GEAR
N
STD0
1
2
GEAR
N
HARD 01
GEAR
N
HARD
+31
UB95D0D0.book Page 45 Monday, November 9, 2015 10:54 AM

Functies van instrumenten en bed iening selementen
3-46
3
OPMERKING
U kunt de veerdempingsinstelling instellen
op 7 niveaus (+3, +2, +1, 0, –1, –2 en –3).
“+3” is het hardste niveau en “–3” is het
zachtste niveau.
6. Druk op de menuschakelaar “MENU”.
Als de machine beweegt terwijl u de veer-
demping afstelt, schakelt de informatie-
weergave naar de weergavemodus.
WAARSCHUWING
DWA16421
De achterschokd emperunit is gevul d
met stikstof gas on der ho ge druk. Lees
d e on derstaan de informatie zor gvul dig
d oor alvorens werkzaamhe den uit te
voeren aan d e schokdemperunit.
 Pro beer de gascilin der niet te ope-
nen en b lijf er verder vanaf.
 Stel de schokd emperunit niet b loot
aan open vuur of een an dere hitte-
b ron. Hier door kan de gas druk zo
hoo g oplopen dat de unit explo-
d eert.
 Voorkom vervormin g of b escha di-
g in g van de cilin der. Scha de aan de
cilin ders zal resulteren in slechte
d empi

ng sprestaties. 
Werp een beschad igde of versleten
schok demperunit niet zelf we g.
Bren g d e schok demperunit voor elk
on derhou d naar een Yamaha- dea-
ler.

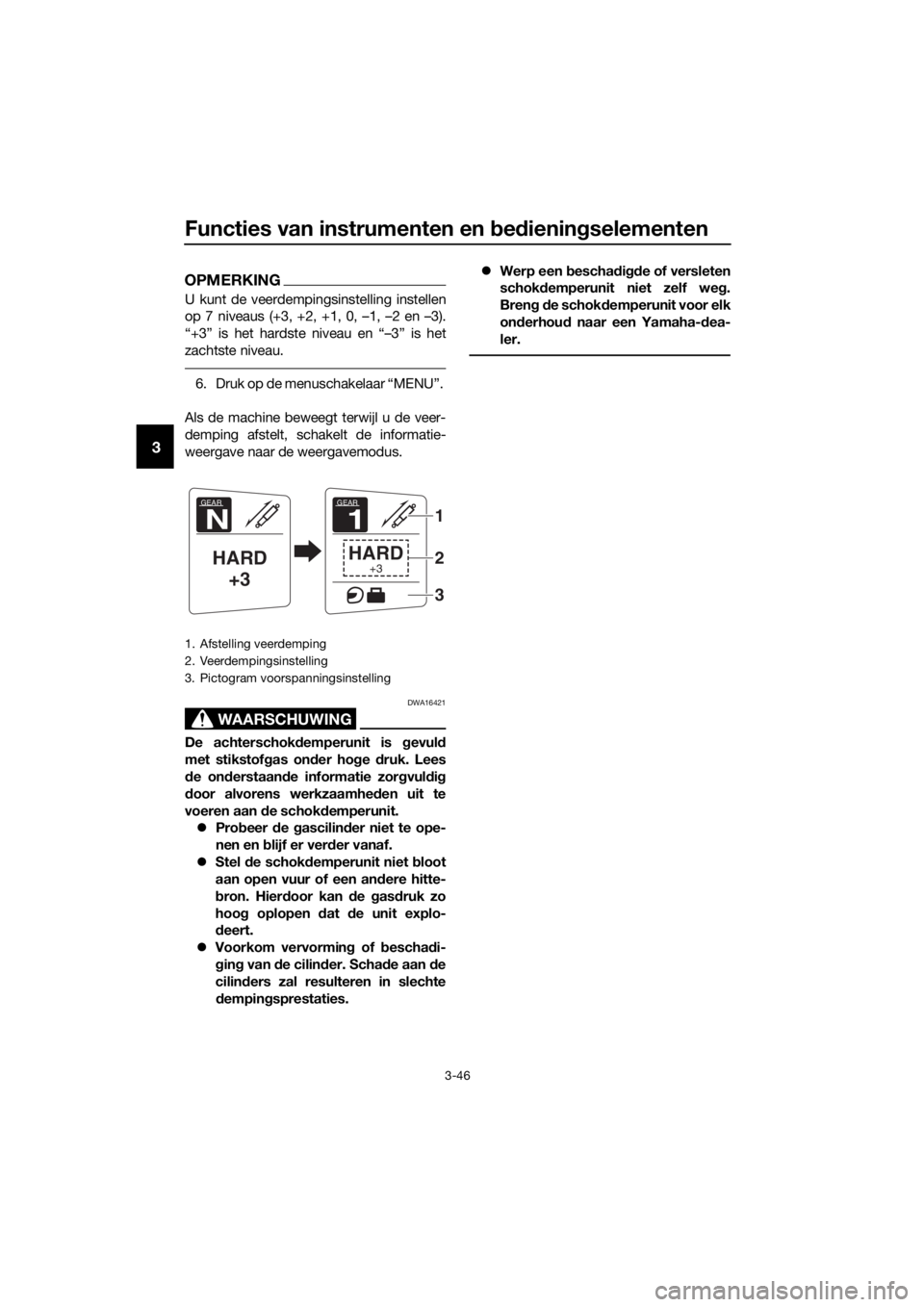

1. Afstelling veerdemping
2. Veerdempingsinstelling
3. Pictogram voorspanningsinstelling
GEAR
N
HARD +3
GEAR
1
HARD+3
1
2
3
UB95D0D0.book Page 46 Monday, November 9, 2015 10:54 AM

Functies van instrumenten en bed ienin gselementen
3-47
3
DAU55592
Zijstand aard
De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.
OPMERKING
De ingebouwde zijstandaardschake-
laar maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem
blokkeert. (Zie de volgende paragraaf
voor een uitleg over het startspersy-
steem.)
 De zijstandaardschakelaar is ook on-
derdeel van het YCC-S-systeem.
Schakelen uit de vrijstand is niet mo-
gelijk wanneer de zijstandaard omlaag
staat.
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
d en terwijl d e zijstandaar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo d e
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om d e bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer d it systeem daarom
re gelmati g en laat het repareren door
een Yama

ha dealer als de werkin g niet
naar behoren is.
DAU68770
Startspersysteem
Het startblokkeringssysteem (waarvan de
zijstandaardschakelaar en de remlicht-
schakelaars deel uitmaken) heeft de vol-
gende functies:
 Het verhindert starten wanneer de zij-
standaard is opgetrokken, terwijl geen
der remmen is bekrachtigd.
 Het verhindert starten wanneer een
der remmen is bekrachtigd, terwijl de
zijstandaard nog omlaag staat.
 Het schakelt een draaiende motor af
zodra de zijstandaard omlaag bewo-
gen wordt.
Controleer de werking van het startblokke-
ringssysteem regelmatig volgens de onder-
staande procedure.
UB95D0D0.book Page 47 Monday, November 9, 2015 10:54 AM

Functies van instrumenten en bed iening selementen
3-48
3
Met de motor uit:
1. Zet de machine op de middenbok.
2.
Beweeg de zijstandaard omlaag.
3. De startschakelaar/noodstopschakelaar
moet op “ ” staan.
4. Draai de sleutel naar “ON”.
5. Schakel de versnellingsbak in de vrijstand.
6. Knijp de voor- of achterrem in en houd deze vast.
7.
Druk op de “ ”-zijde van de
startschakelaar/noodstopschakelaar.
Start de motor?
Met de motor nog aan:
8. Beweeg de zijstandaard omhoog.
9. Schakel de versnellingsbak in een versnellingsstand.
10. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
11. Beweeg de zijstandaard omhoog.
12. Laat de rem los.
13.
Druk op de “ ”-zijde van de
startschakelaar/noodstopschakelaar.
Start de motor?
Het systeem is in orde. De motorfiets
mag worden gebruikt.
De vrijstandschakelaar, een
remlichtschakelaar of het YCC-S-
systeem werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
De zijstandaardschakelaar werkt
mogelijk niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
Een remlichtschakelaar werkt mogelijk
niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
WAARSCHUWING
Bij deze inspectie moet de machine op de middenbok worden gezet.

Als zich een storing voordoet, vraag
dan alvorens te gaan rijden een Yamaha
dealer het systeem te controleren.
OPMERKING
Het controlelampje/waarschuwingslampje
tractieregeling “TCS” kan gaan branden,
maar dit wijst niet op een storing.
JA NEE
JANEE
NEE JA
UB95D0D0.book Page 48 Monday, November 9, 2015 10:54 AM

Functies van instrumenten en bed ienin gselementen
3-49
3
DAU39656

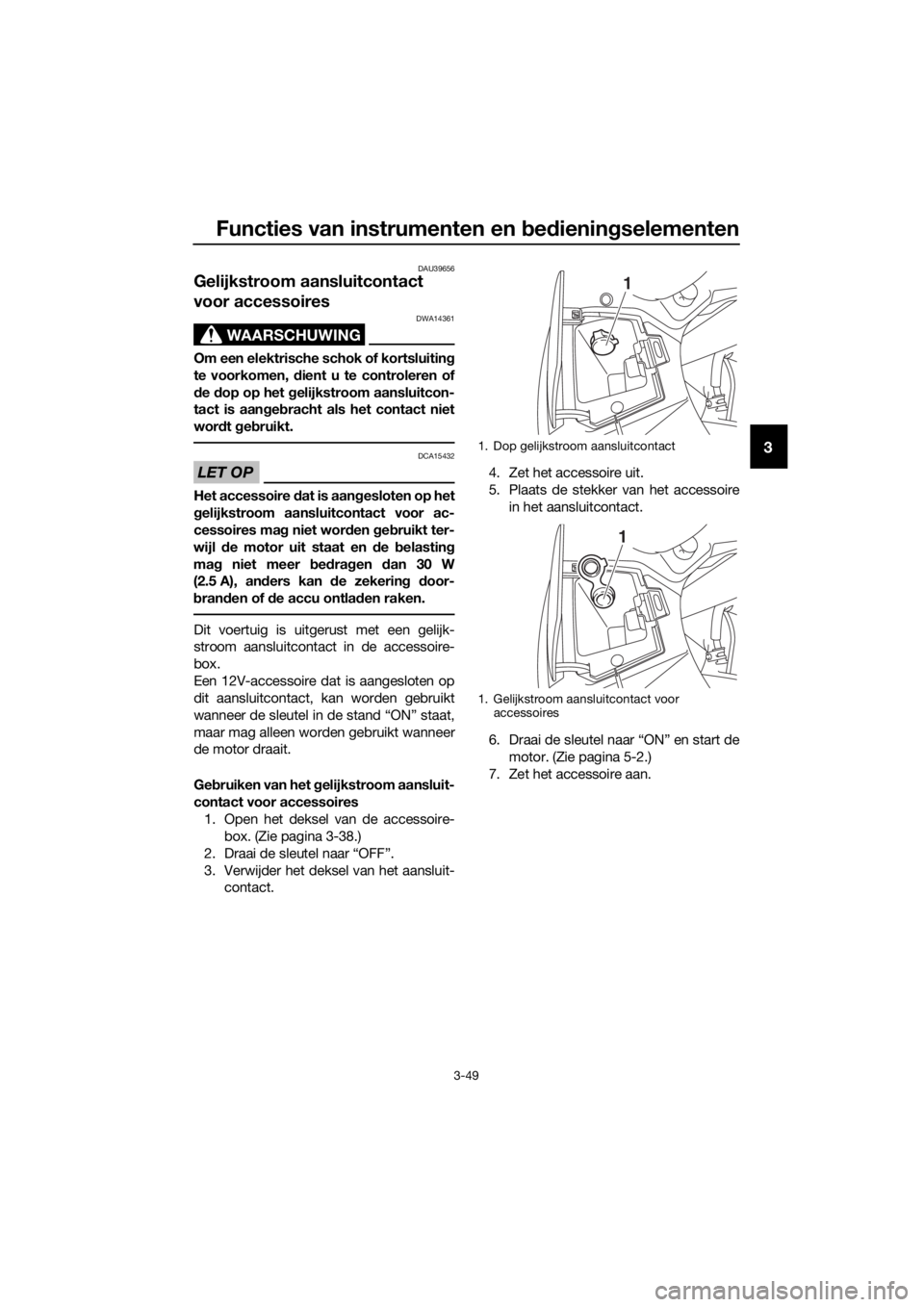

Gelijkstroom aansluitcontact
voor accessoires
WAARSCHUWING
DWA14361
Om een elektrische schok of kortsluitin g
te voorkomen, d ient u te controleren of
d e dop op het gelijkstroom aansluitcon-
tact is aan geb racht als het contact niet
wor dt geb ruikt.
LET OP
DCA15432
Het accessoire dat is aan gesloten op het
g elijkstroom aansluitcontact voor ac-
cessoires ma g niet wor den geb ruikt ter-
wijl de motor uit staat en de belastin g
ma g niet meer bed ra gen dan 30 W
(2.5 A), an ders kan d e zekering d oor-
b ran den of d e accu ontla den raken.
Dit voertuig is uitgerust met een gelijk-
stroom aansluitcontact in de accessoire-
box.
Een 12V-accessoire dat is aangesloten op
dit aansluitcontact, kan worden gebruikt
wanneer de sleutel in de stand “ON” staat,
maar mag alleen worden gebruikt wanneer
de motor draait.
Ge bruiken van het gelijkstroom aansluit-
contact voor accessoires 1. Open het deksel van de accessoire- box. (Zie pagina 3-38.)
2. Draai de sleutel naar “OFF”.
3. Verwijder het deksel van het aansluit- contact. 4. Zet het accessoire uit.
5. Plaats de stekker van het accessoire
in het aansluitcontact.
6. Draai de sleutel naar “ON” en start de motor. (Zie pagina 5-2.)
7. Zet het accessoire aan.
1. Dop gelijkstroom aansluitcontact
1. Gelijkstroom aansluitcontact voor accessoires
1
1
UB95D0D0.book Page 49 Monday, November 9, 2015 10:54 AM

Functies van instrumenten en bed iening selementen
3-50
3
DAU73031
Bochtenlichten
Dit model is uitgerust met 3 bochtenlichten
aan elke kant. De bochtenlichten gaan
branden om de weg beter te verlichten ter-
wijl de machine in de bocht leunt.
De bochtenlichten gaan branden aan de
kant waar de bestuurder naartoe stuurt. De
lichten gaan een voor een aan van binnen
naar buiten, afhankelijk van de leunhoek
van de machine.
OPMERKING
Als de machine wordt gestart voeren de
bochtenlichten een zelftest uit, waarbij ze
een voor een aangaan van binnen naar bui-
ten en vervolgens uitgaan van buiten naar
binnen.
1. Bochtenlicht
11
UB95D0D0.book Page 50 Monday, November 9, 2015 10:54 AM
