Page 57 of 124

Funções dos controlos e instrumentos
3-43
3
PAU14917

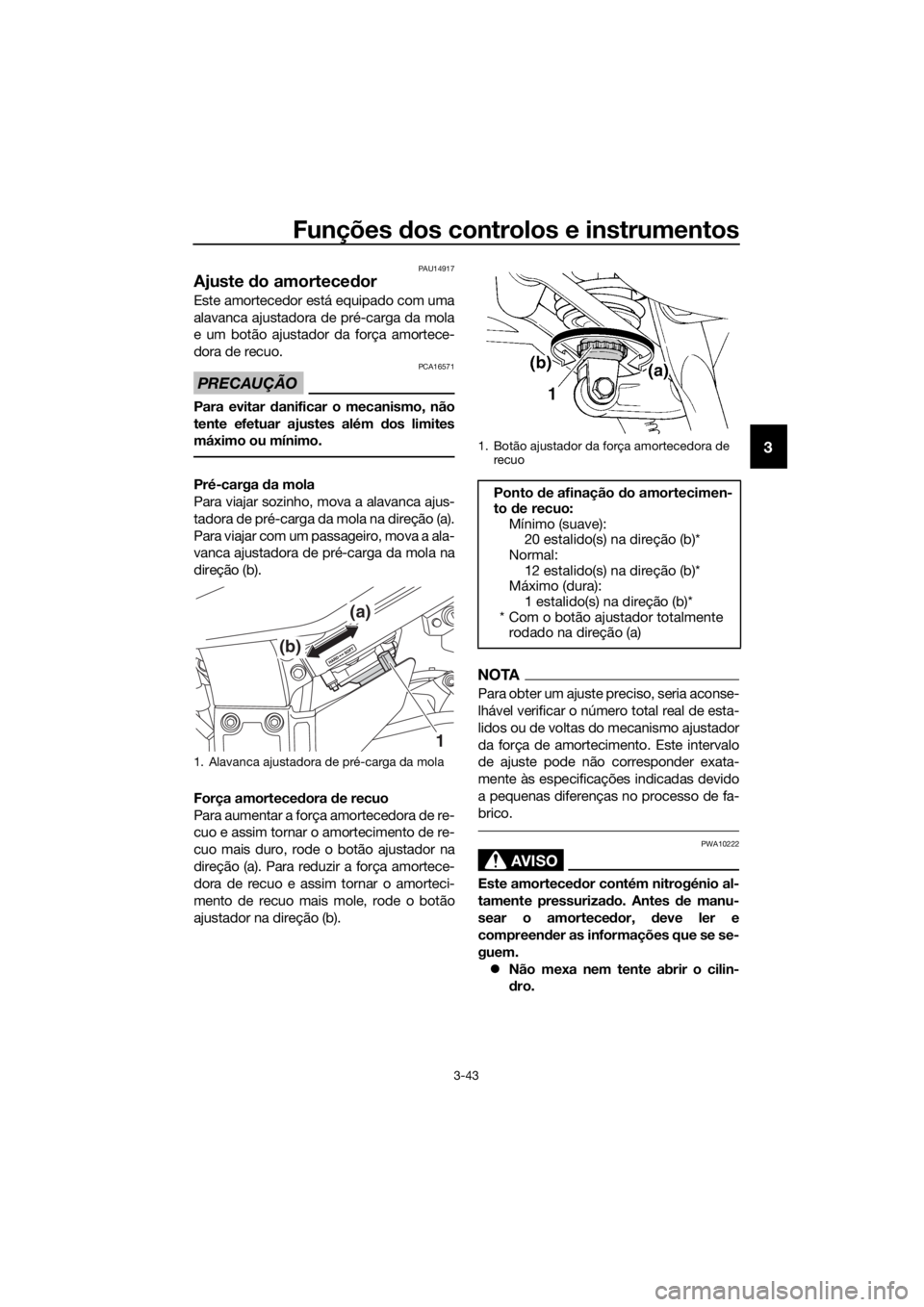

Ajuste do amortece dor
Este amortecedor está equipado com uma
alavanca ajustadora de pré-carga da mola
e um botão ajustador da força amortece-
dora de recuo.
PRECAUÇÃO
PCA16571
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.
Pré-carga da mola
Para viajar sozinho, mova a alavanca ajus-
tadora de pré-carga da mola na direção (a).
Para viajar com um passageiro, mova a ala-
vanca ajustadora de pré-carga da mola na
direção (b).
Força amortece dora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o botão ajustador na
direção (a). Para reduzir a força amortece-
dora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o botão
ajustador na direção (b).
NOTA
Para obter um ajuste preciso, seria aconse-
lhável verificar o número total real de esta-
lidos ou de voltas do mecanismo ajustador
da força de amortecimento. Este intervalo
de ajuste pode não corresponder exata-
mente às especificações indicadas devido
a pequenas diferenças no processo de fa-
brico.
AVISO
PWA10222
Este amortece dor contém nitrogénio al-
tamente pressurizad o. Antes de manu-
sear o amortece dor, deve ler e
compreen der as informações que se se-
guem. Não mexa nem tente abrir o cilin-
dro.
1. Alavanca ajustadora de pré-carga da mola
1
(b)
(a)
1. Botão ajustador da força amortecedora de
recuo
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave): 20 estalido(s) na direção (b)*
Normal: 12 estalido(s) na direção (b)*
Máximo (dura):
1 estalido(s) na direção (b)*
* Com o botão ajustador totalmente rodado na direção (a)
UB88P0P0.book Page 43 Friday, October 16, 2015 2:29 PM
Page 58 of 124

Funções dos controlos e instrumentos
3-44
3
Não submeta o amortece dor a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amorteced or pode explo dir
d evi do a pressão excessiva do gás.
Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano no cilin dro pod e causar um
fraco desempenho do amorteci-
mento.
Não descarte o amortece dor danifi-
cad o ou gasto por si próprio. Leve o
amortece dor a um concessionário
Yamaha para qualquer serviço.PAU15306
Descanso lateral
O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.
NOTA
O interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não deve ser con duzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e d istrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re-
gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
UB88P0P0.book Page 44 Friday, October 16, 2015 2:29 PM
Page 59 of 124
Funções dos controlos e instrumentos
3-45
3
PAU63430
Sistema de corte d o circuito de
ignição
O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.
Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.
Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para
baixo.
Corta o funcionamento do motor
quando a transmissão está engrena-
da e o descanso lateral é colocado
para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
UB88P0P0.book Page 45 Friday, October 16, 2015 2:29 PM
Page 60 of 124

Funções dos controlos e instrumentos
3-46
3

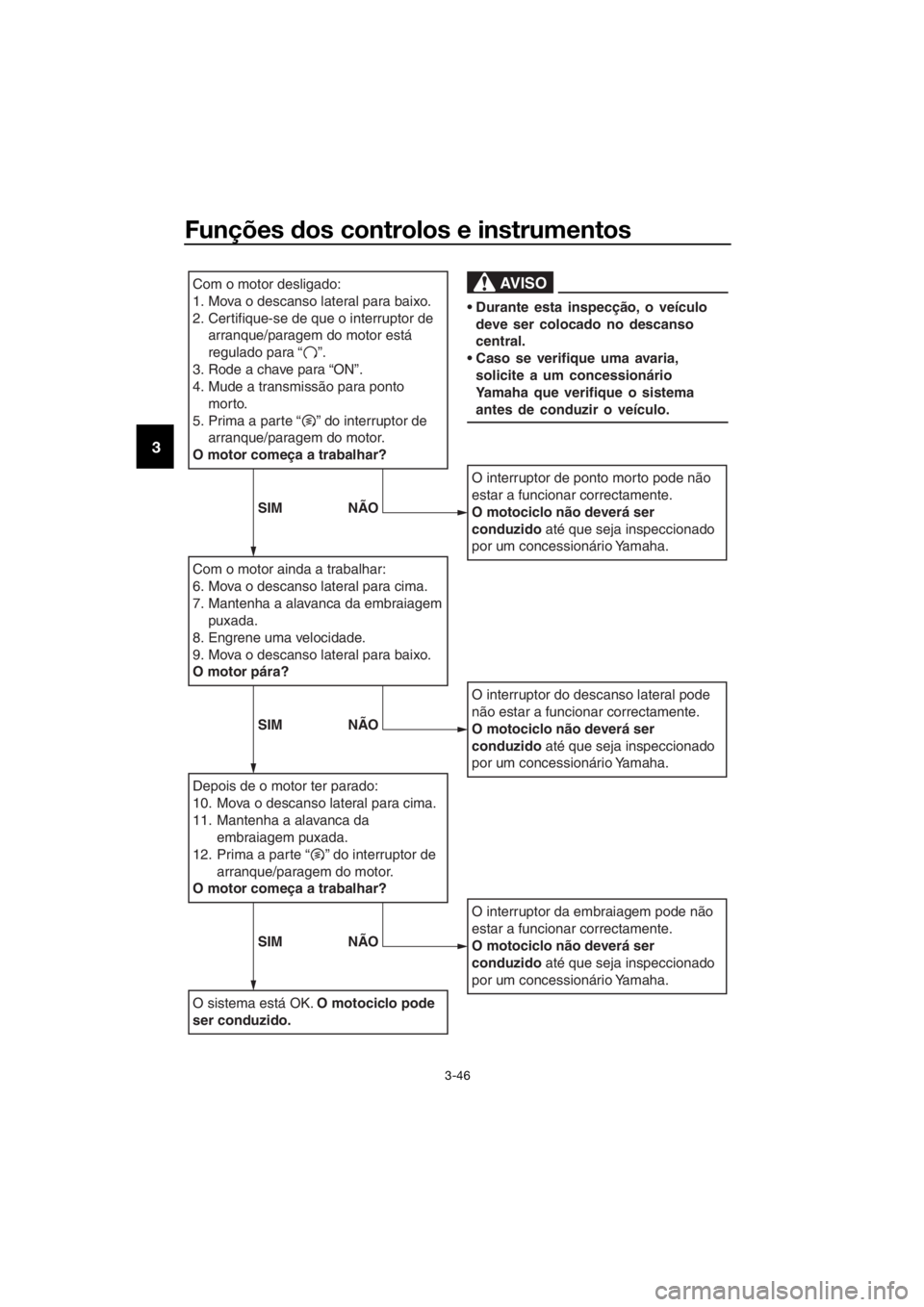

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2.
Certifique-se de que o interruptor de
arranque/paragem do motor está
regulado para “ ”.
3. Rode a chave para “ON”.
4. Mude a transmissão para ponto morto.
5.
Prima a parte “ ” do interruptor de
arranque/paragem do motor.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12.
Prima a parte “ ” do interruptor de
arranque/paragem do motor.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode
ser conduzido.
O interruptor de ponto morto pode não
estar a funcionar correctamente.
O motociclo não deverá ser
conduzido até que seja inspeccionado
por um concessionário Yamaha.
O interruptor do descanso lateral pode
não estar a funcionar correctamente.
O motociclo não deverá ser
conduzido até que seja inspeccionado
por um concessionário Yamaha.
O interruptor da embraiagem pode não
estar a funcionar correctamente.
O motociclo não deverá ser
conduzido até que seja inspeccionado
por um concessionário Yamaha.
AV I S O
Durante esta inspecção, o veículo deve ser colocado no descanso
central.
Caso se verifique uma avaria, solicite a um concessionário
Yamaha que verifique o sistema
antes de conduzir o veículo.
SIM NÃO
SIM NÃO
SIM NÃO
UB88P0P0.book Page 46 Friday, October 16, 2015 2:29 PM
Page 61 of 124

Funções dos controlos e instrumentos
3-47
3
PAU39656
Toma da CC auxiliar
AVISO
PWA14361
Para evitar choque elétrico ou curto-cir-
cuito, certifique-se de que a tampa está
instala da quan do a toma da CC auxiliar
não está a ser utiliza da.
PRECAUÇÃO
PCA15432
O acessório ligad o à tomada CC auxiliar
não deve ser utiliza do com o motor des-
liga do e a carga nunca d everá exceder
30 W (2.5 A). Caso contrário, o fusível po-
d erá queimar ou a bateria po derá des-
carregar.
Este veículo está equipado com uma toma-
da CC auxiliar na caixa acessória.
Quando a chave estiver na posição “ON”,
pode ser utilizado um acessório de 12 V li-
gado à tomada auxiliar, só devendo ser uti-
lizado com o motor a trabalhar.
Utilização da tomad a CC auxiliar
1. Abra a tampa da caixa acessória. (Consulte a página 3-37.)
2. Rode a chave para “OFF”.
3. Retire a tampa da tomada CC auxiliar.
4. Desligue o acessório.
5. Insira a ficha acessória na tomada CC auxiliar. 6. Rode a chave para “ON” e, depois, li-
gue o motor. (Consulte a página 5-2.)
7. Ligue o acessório.
1. Tampa da tomada CC auxiliar
1
1. Tomada CC auxiliar
1
UB88P0P0.book Page 47 Friday, October 16, 2015 2:29 PM
Page 62 of 124

Para sua segurança – verificações prévias à utilização
4-1
4
PAU63440
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas
condições de funcionamento. Cumpra sempre os procedimentos e intervalos de inspeção
e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecionado ou manti do em con dições, há mais possibili dad es
d e ocorrer um aci dente ou danos no equipamento. Não utilize o veículo se detetar
algum problema. Se não for possível corrigir um problema através dos proce dimen-
tos deste manual, solicite a um concessionário Yamaha que inspecione o veículo.
Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no
tubo de descarga do depósito de combustível e verifi-
que a ligação do tubo. 3-30,
3-31
Óleo do motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível
especificado.
• Verifique se o veículo apresenta fugas de óleo. 6-13
Óleo da engrenagem
final • Verifique se o veículo apresenta fugas de óleo.
6-15
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até
ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 6-17
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique se as pastilhas do travão apresentam desgas- te.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi- cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas. 6-27,
6-28
UB88P0P0.book Page 1 Friday, October 16, 2015 2:29 PM
Page 63 of 124

Para sua segurança – verificações prévias à utilização
4-2
4
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique se as pastilhas do travão apresentam desgas- te.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi- cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas. 6-27,
6-28
Embraiagem • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi- cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas. 6-25,
6-28
Punho do acelera dor • Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionário Yamaha
que ajuste a folga do punho do acelerador e lubrifique o
cabo e o compartimento do punho. 6-21,
6-30
Cabos de controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 6-30
Ro das e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face
de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija. 6-22,
6-25
Pe dais do travão e de
mu dança de veloci da-
d e • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos
pedais. 6-31
Alavancas do travão e
d a embraiagem • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da
alavanca. 6-31
Descanso central, des-
canso lateral • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pivôs.
6-32
Fixa dores do chassis • Certifique-se de que todas as porcas, cavilhas e parafu-
sos estão devidamente alinhados.
• Se necessário, aperte-os. —
Instrumentos, luzes,
sinais e interruptores • Verifique o funcionamento.
• Se necessário, corrija.
—
ITEM
VERIFICAÇÕES PÁGINA
UB88P0P0.book Page 2 Friday, October 16, 2015 2:29 PM
Page 64 of 124
Para sua segurança – verificações prévias à utilização
4-3
4
Interruptor do descan-
so lateral • Verifique o funcionamento do sistema de corte do cir-
cuito de ignição.
• Se o sistema não estiver a funcionar corretamente, soli- cite a um concessionário Yamaha que verifique o veícu-
lo. 3-44
ITEM
VERIFICAÇÕES PÁGINA
UB88P0P0.book Page 3 Friday, October 16, 2015 2:29 PM
