2016 YAMAHA FJR1300A Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-3
6
PAU46862
NOTA
 As verificações anuais deverão ser efetua das to dos os anos, exceto se for efe-
tua da uma manutenção com base nos quilómetros percorri dos, ou no caso do
Reino Uni do, se for efetua da uma manutenção com base nas milhas percorri-
d as.
 A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a
partir dos 10000 km (6000 mi).
 Os itens marcados com um asterisco devem ser efetuados por um concessionário
Yamaha na medida em que são necessárias ferramentas especiais, dados e capaci-
dades técnicas.
PAU63322Tabela de manutenção perió dica para o sistema de controlo de emis-
sões
N.º ITEM
1 *Tu b o
de combustí-
vel • Verifique se os tubos de com-
bustível apresentam fendas ou
danos. √√√√√
2 *Ve l a s de ignição • Verifique o estado.
• Limpe e corrija a distância.
√√
• Substitua. √√
3 *Vá l vu l a s • Verifique a folga das válvulas.
•Ajuste.
Cada 40000 km (24000 mi)
4 *Sistema
de injeção
d e combustível • Ajuste a sincronização.
√√√√√√
5 *Silenciosos e tu-
bos d
e escape • Verifique se os grampos de pa-
rafuso estão soltos. √√√√√
6 *Sistema
de contro-
lo de emissões
evaporativas • Verifique a existência de danos
no sistema de controlo.
• Se necessário, substitua-os. √√
7 *Sistema
de in du-
ção de ar • Verifique se a válvula de corte
de ar, a válvula por diapasão e
o tubo possuem danos.
• Substitua eventuais peças da- nificadas, caso seja necessário. √√√√√X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
110203040
0.66121824
UB88P0P0.book Page 3 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-4
6
PAU64031
Tabela de lubrificação e manutenção geral
N.º ITEM
1 Elemento
do filtro
d e ar •Limpe.
√√
• Substitua. √√
2 *Embraiagem • Verifique o funcionamento, o ní-
vel de líquido e se existem fu-
gas de líquidos no veículo. √√√√√
3 *Travão dianteiro • Verifique o funcionamento, o ní-
vel de líquido e se existem fu-
gas de líquidos no veículo. √√√√√√
• Substitua as pastilhas do tra- vão. Sempre que estiverem gastas
até ao limite
4 *Travão traseiro • Verifique o funcionamento, o ní-
vel de líquido e se existem fu-
gas de líquidos no veículo. √√√√√√
• Substitua as pastilhas do tra- vão. Sempre que estiverem gastas
até ao limite
5 *Tu b o s dos travões • Verifique se apresentam fen-
das ou danos.
• Verifique se o direcionamento e a articulação estão corretos. √√√√√
• Substitua. Cada 4 anos
6 *Líqui
do d os tra-
vões • Mude.
Cada 2 anos
7 *Ro das • Verifique se apresentam des-
gaste ou danos. √√√√
8 *Pneus • Verifique a profundidade da
face de rolamento e se existem
danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija. √√√√√
9 *Rolamentos
de
ro da • Verifique se os rolamentos es-
tão soltos ou se apresentam
danos. √√√√X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
1 10203040
0.6 6 12 18 24
UB88P0P0.book Page 4 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-5
6
10 *Braço oscilante • Verifique o funcionamento e se
apresenta uma folga excessiva. √√√√
• Lubrifique com massa de lubri- ficação de sabão de lítio. Cada 50000 km (30000 mi)
11 *Rolamentos
da di-
reção • Verifique a folga dos rolamen-
tos e se a direção está dura. √√√√√
• Lubrifique com massa de lubri- ficação de sabão de lítio. Cada 20000 km (12000 mi)
12 *Fixa
dores do chas-
sis • Certifique-se de que todas as
porcas, cavilhas e parafusos
estão devidamente alinhados. √√√√√
13 Eixo
de pivô da
alavanca do travão • Lubrifique com graxa de silico-
ne. √√√√√
14 Eixo
de pivô d o pe-
d al do travão • Lubrifique com massa de lubri-
ficação de sabão de lítio. √√√√√
15 Eixo
de pivô da
alavanca da em-
braiagem • Lubrifique com graxa de silico-
ne. √√√√√
16 Eixo
de pivô d o pe-
d al de mu dança de
veloci dad es • Lubrifique com massa de lubri-
ficação de sabão de lítio. √√√√√
17 Descanso lateral,
d
escanso central • Verifique o funcionamento.
• Lubrifique com massa de lubri-
ficação de sabão de lítio. √√√√√
18 *In
te

rruptor do des-
canso lateral • Verifique o funcionamento.
√√√√√√
19 *Forquilha dianteira • Verifique o funcionamento e se
apresenta fuga de óleo. √√√√
20 *Amortece
dor de
choques • Verifique o funcionamento e se
o amortecedor tem fuga de
óleo. √√√√
21 *Braço
do relé d e
suspensão traseira
e pontos d e articu-
lação do braço de
ligação • Verifique o funcionamento.
√√√√
• Lubrifique com massa de lubri- ficação de sabão de lítio. √√
N.º ITEM
X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
110203040
0.66121824
UB88P0P0.book Page 5 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-6
6
PAU55251
NOTA
 O filtro de ar exige uma assistência mais frequente se a condução for feita em áreas
invulgarmente húmidas ou poeirentas.
 Manutenção da embraiagem e travões hidráulicos
• Verifique regularmente e, se necessário, ajuste o nível dos líquidos dos travões e da embraiagem.
22 Óleo do motor •Mude.
• Verifique o nível do óleo e se o
veículo apresenta fugas de
óleo. √√√√√√
23 Cartucho
do filtro
d e óleo do motor • Substitua.
√√√
24 *Sistema
de refrige-
ração • Verifique o nível de refrigerante
e se o veículo apresenta fuga
de refrigerante. √√√√√
• Substitua o refrigerante. Cada 3 anos
25 Óleo d
a engrena-
gem final • Verifique o nível do óleo e se o
veículo apresenta fugas de
óleo.
•Mude. √√√√√
26 *Interruptores
dos
travões dianteiro e
traseiro • Verifique o funcionamento.
√√√√√√
27 Peças
de movi-
mento e cabos • Lubrifique.
√√√√√
28 *Punho
do acelera-
d or • Verifique o funcionamento.
• Verifique a folga do punho do
acelerador e ajuste se necessá-
rio.
• Lubrifique o cabo e o comparti- mento do punho.
• Lubrifique o cabo do aquece- dor de punho. √√√√√
29 *Luzes, sinais e in-
terruptores • Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.
√√√√√√
N.º ITEM
X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
110203040
0.6 6 12 18 24
UB88P0P0.book Page 6 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-7
6
• Substitua os componentes internos dos cilindros mestre e pinças dos travões, as-
sim como os cilindros mestre e de desengate da embraiagem e mude o líquido dos
travões e da embraiagem de dois em dois anos.
• Substitua os tubos dos travões e o tubo flexível da embraiagem de quatro em qua- tro anos e caso apresentem fendas ou estejam danificados.
UB88P0P0.book Page 7 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-8
6
PAU18773
Remoção e instalação dos pai-
néis
Os painéis ilustrados têm de ser retirados
para se efetuarem alguns dos trabalhos de
manutenção descritos neste capítulo. Con-
sulte esta secção sempre que precisar de
retirar e instalar um painel.
PAU54133
Painel A
Remoção do painel
1. Retire as cavilhas e os fixadores rápi-
dos.
2. Desencaixe a fenda na traseira do pai- nel do prolongamento da carenagem
lateral do lado direito.
3. Desencaixe a fenda na frente do pai- nel do prolongamento da carenagem
dianteira e, depois, puxe o painel para
fora conforme ilustrado.
1. Painel A
1. Painel B
1. Painel C
1
1
1
1. Painel A
2. Cavilha
3. Fixador rápido
1. Fenda
2. Prolongamento
1
23
1
2
UB88P0P0.book Page 8 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-9
6
Instalação do painel
1. Encaixe a fenda da frente do painel
sob o prolongamento da carenagem
frontal e, depois, encaixe a fenda na
traseira do painel sobre o prolonga-
mento da carenagem lateral do lado
direito conforme ilustrado.
NOTA
Verifique se os fusíveis estão cobertos e vi-
rados para dentro da borda do painel.
2. Instale as cavilhas e os fixadores rápi- dos.
Painéis B e C
Remoção de um painel
1. Retire os assentos. (Consulte a página 3-32.)
2. Retire as cavilhas e os fixadores rápi- dos (tipo parafuso).
1. Fenda
2. Prolongamento
1. Fenda
2. Prolongamento
1. Fenda
2. Prolongamento
2
1
2
1
12
1. Fusível
1. Painel B
2. Fixador rápido (tipo parafuso)
3. Cavilha
1
12
2
3
3
2
3
UB88P0P0.book Page 9 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-10
6

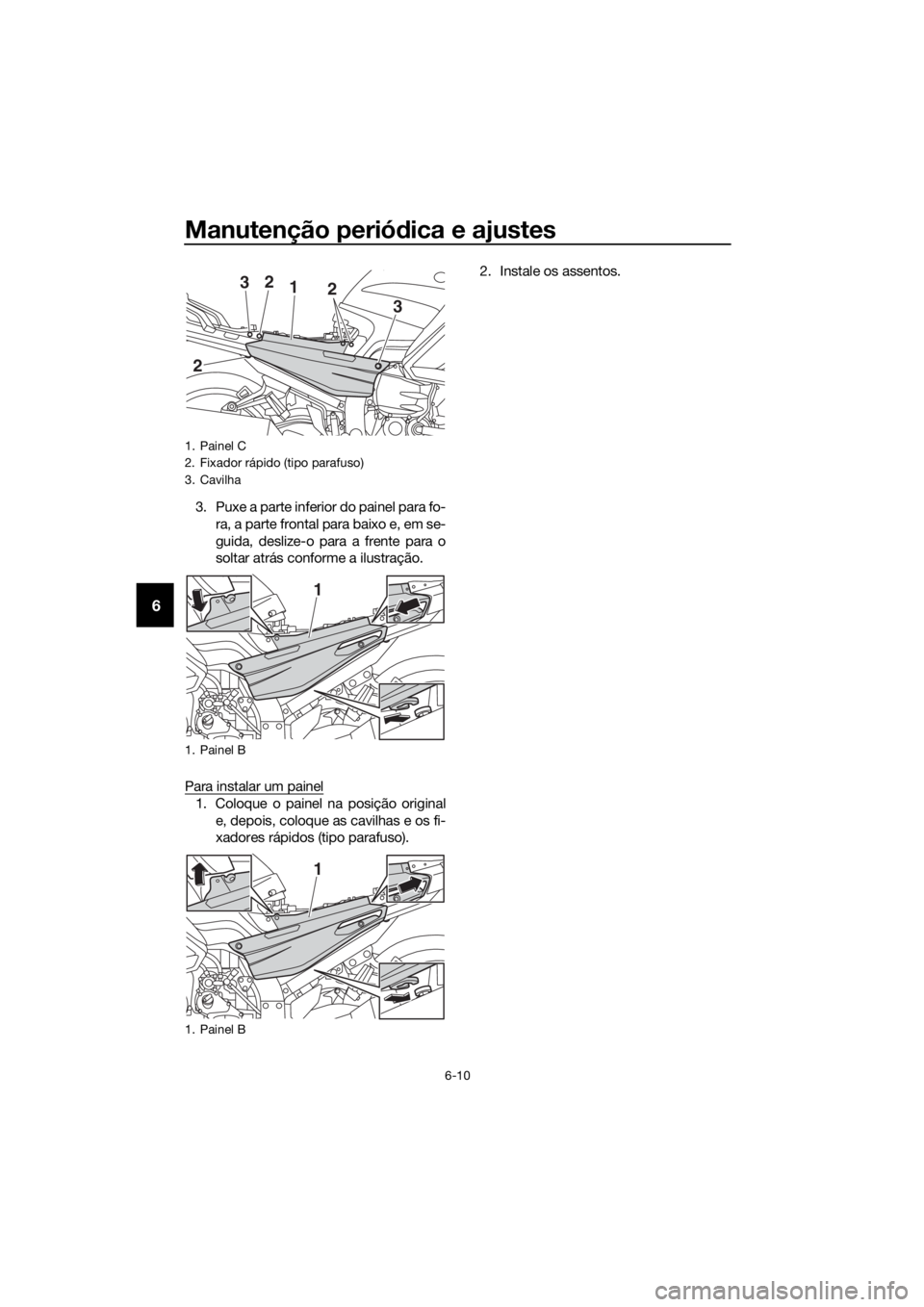

3. Puxe a parte inferior do painel para fo-
ra, a parte frontal para baixo e, em se-
guida, deslize-o para a frente para o
soltar atrás conforme a ilustração.
Para instalar um painel
1. Coloque o painel na posição original e, depois, coloque as cavilhas e os fi-
xadores rápidos (tipo parafuso). 2. Instale os assentos.
1. Painel C
2. Fixador rápido (tipo parafuso)
3. Cavilha
1. Painel B
1. Painel B
12
2
2 3
3
1
1
