2016 YAMAHA FJR1300A Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-27
3
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.
PRECAUÇÃO
PCA16831
Mantenha to do o tipo d e ímanes (incluin-
d o ferramentas magnéticas, chaves d e
fen das magnéticas, etc.) afasta dos dos
cubos das ro das da frente e d e trás;
caso contrário, os rotores magnéticos
equipa dos nos cubos das ro das po dem
ficar danifica dos, resultan do num incor-
reto desempenho do ABS e do sistema
d e travões unifica do.
PAU54271
Sistema de controlo de tração
O sistema de controlo de tração ajuda a
manter a tração durante a aceleração em
superfícies escorregadias, como em pisos
não pavimentados ou molhados. Se for de-
tetado pelos sensores que a roda traseira
está a perder a aderência (patinagem), o
sistema de controlo de tração ativa-se para
regular a potência do motor para o nível ne-
cessário para restabelecer a tração. O indi-
cador/luz de advertência do “TCS” fica
intermitente para informar o condutor de
que o controlo de tração está acionado.
NOTA
O condutor também po derá notar ligeiras
alterações no ruído do motor e do escape
quando o sistema de controlo de tração for
acionado.
AVISO
PWA15432
O sistema de controlo de tração não
substitui uma con dução a dequad a às
con dições. O sistema d e controlo de tra-
ção não consegue impe dir a per da de
tração devi do a excesso de veloci dad e
na entra da de curvas, a aceleração ex-
cessiva em ângulos de gran de inclina-
ção ou d urante travagens e não impe de
a per da de ad erência da ro da dianteira.
Tal como com qualquer motociclo, te-
nha cui dad o ao abor dar superfícies que
possam ser escorrega dias e evite super-
fícies muito escorrega dias.
Quando a chave é rodada para “ON”, o sis-
tema de controlo de tração é ativado auto-
maticamente.
O sistema de controlo de tração só pode
ser ligado ou desligado manualmente
quando a chave está na posição “ON” e o
motociclo parado.
1. Cubo da roda da frente
1. Cubo da roda de trás
1
1
UB88P0P0.book Page 27 Friday, October 16, 2015 2:29 PM

Funções dos controlos e instrumentos
3-28
3
NOTA
Desligue o sistema de controlo de tração
para ajudar a libertar a roda traseira se o
motociclo ficar preso na lama, areia ou
noutra superfície mole.
PRECAUÇÃO
PCA16801
Utilize apenas os pneus especifica dos.
(Consulte a página 6-22.) A utilização d e
pneus com outras dimensões impe dirá
que o sistema de controlo de tração
controle a rotação do pneu com preci-
são.
Ativar/ desativar o sistema de controlo
d e tração
AVISO
PWA15441
Certifique-se de que para o veículo an-
tes de fazer quaisquer ajustes ao siste-
ma de controlo de tração. A alteração
d os ajustes durante a con dução pod e
d istrair o con dutor e aumentar o risco de
aci dente.
Para desativar o sistema de controlo de
tração, prima o botão “TCS” do módulo do
contador multifuncional durante, pelo me-
nos, 2 segundos. O indicador/luz de adver-
tência do “TCS” acender-se-á.
Para ativar o sistema de controlo de tração,
prima novamente o botão “TCS”. O indica-
dor/luz de advertência do “TCS” apagar-
se-á. Reposição
O sistema de controlo de tração ficará de-
sativado nas condições seguintes:
 Quando a roda traseira roda com o
descanso central para baixo e a chave
está na posição “ON”.
 A roda dianteira ou a roda traseira per-
dem o contacto com o piso durante a
condução.
 Patinagem excessiva da roda traseira.
Se o sistema de controlo de tração ficar de-
sativado, o indicador/luz de advertência do
“TCS” e a luz de advertência de problema
no motor acendem-se.
Para reiniciar o sistema de controlo de tra-
ção
Rode a chave para “OFF”. Aguarde, pelo
menos, 1 segundo e volte a rodar a chave
para “ON”. O indicador/luz de advertência
do “TCS” devem desligar-se e o sistema fi-
cará ativado. A luz de advertência de pro-
blema no motor deve apagar-se depois de
o motociclo atingir a velocidade mínima de
20 km/h (12 mi/h). Se o indicador/luz de ad-
vertência do “TCS” e/ou a luz de advertên-
cia de problema no motor permanecerem
ligados depois da reiniciação, o motociclo
pode continuar a ser utilizado; contudo, so-
licite a um concessionário Yamaha que ve-
rifique o motociclo logo que possível.
1. Botão do “TCS”
2. Indicador/luz de advertência do sistema de controlo de tração “TCS”
12
UB88P0P0.book Page 28 Friday, October 16, 2015 2:29 PM

Funções dos controlos e instrumentos
3-29
3
PAU13075
Tampa do depósito de combustí-
vel
Abertura da tampa do d epósito d e com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiro s do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta.
Fecho da tampa d o depósito de com-
bustível
1. Coloque a tampa do depósito de combustível, empurrando-a com a
chave inserida na fechadura.
2. Rode a chave no sentido contrário ao dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.
NOTA
A tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento d e
combustível. As fugas de combustível
constituem um perigo de incên dio.
1. Desbloquear.
2. Cobertura da fechadura da tampa do depó-
sito de combustível
2
1
UB88P0P0.book Page 29 Friday, October 16, 2015 2:29 PM

Funções dos controlos e instrumentos
3-30
3
PAU13222
Combustível
Verifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores d e gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco d e ferimentos d urante o rea-
bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derramad o com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pintad as ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,
consulte ime diatamente um mé dico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU49743
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.
1. Tubo de enchimento de depósito de com- bustível
2. Nível de combustível máximo
Combustível recomen dad o:
Gasolina normal sem chumbo (mis-
tura de gasolina com álcool [E10]
aceitável)
Capaci dad e do depósito d e com-
bustível: 25 L (6.6 US gal, 5.5 Imp.gal)
Quantid ad e da reserva de combus-
tível: 5.5 L (1.45 US gal, 1.21 Imp.gal)
UB88P0P0.book Page 30 Friday, October 16, 2015 2:29 PM

Funções dos controlos e instrumentos
3-31
3
O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 95 ou mais. Se ouvir um som de
batimento (ou sibilante), utilize gasolina de
uma marca diferente ou com um índice de
octano superior. A utilização de combustí-
vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção.
Mistura de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.PAU72970
Tubo de descarga do depósito
d e combustível
NOTA
Consulte a página 6-12 para obter informa-
ções sobre o tubo de respiração.
Antes de utilizar o motociclo:
 Verifique a ligação do tubo de descar-
ga do depósito de combustível.
 Verifique se existem fendas ou danos
no tubo de descarga do depósito de
combustível e substitua-o se neces-
sário.
 Certifique-se de que a extremidade
do tubo de descarga do depósito de
combustível não está bloqueada e
limpe-a, se necessário.
 Certifique-se de que o tubo de des-
carga do depósito de combustível
passa através do grampo.
1. Tubo de descarga do depósito de combustí-
vel
2. Presilha
2
1
UB88P0P0.book Page 31 Friday, October 16, 2015 2:29 PM

Funções dos controlos e instrumentos
3-32
3
PAU13447
Conversores catalíticos
Este veículo está equipado com converso-
res catalíticos no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente d epois
d a utilização. Para evitar risco de incên-
d io ou queima duras:
 não estacione o veículo junto de
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
 estacione o veículo num local on de
não haja probabili dad e de peões ou
crianças tocarem no sistema de es-
cape quente;
 certifique-se de que o sistema de
escape arrefeceu antes de efetuar
qualquer trabalho d e manutenção;
 não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU39496

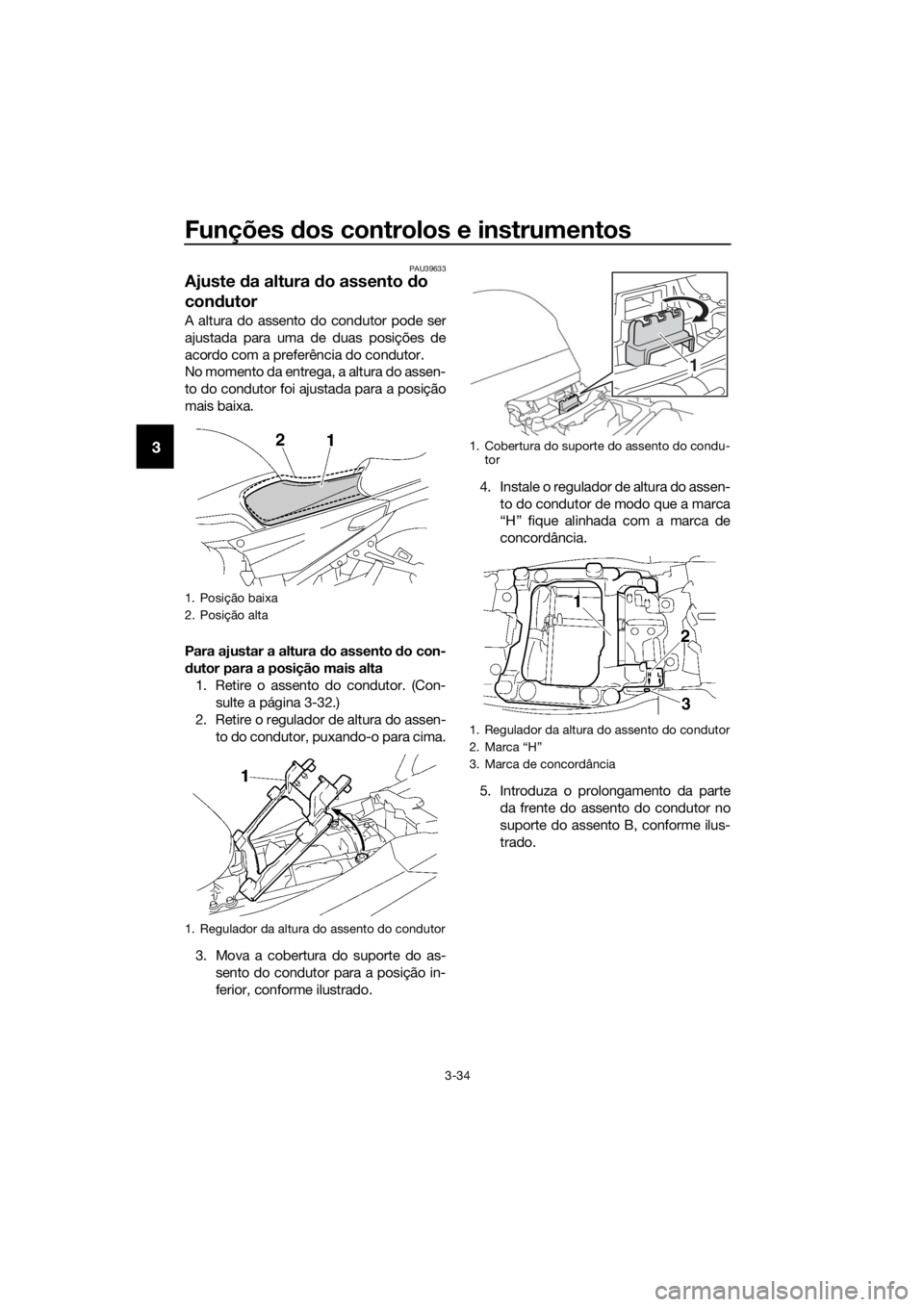

Assentos
Assento do passageiro
Remoção do assento do passageiro
1. Introduza a chave na fechadura do as- sento e rode-a no sentido contrário ao
dos ponteiros do relógio.
2. Levante a parte dianteira do assento do passageiro e puxe-o para a frente.
Instalação do assento do passageiro
1. Introduza os prolongamentos da parte traseira do assento do passageiro nos
suportes do assento tal como ilustra-
do, e depois empurre a parte da frente
do assento para baixo para o encai-
xar.
2. Retire a chave.
1. Fechadura do assento
2. Desbloquear.
1. Prolongamento
2. Suporte do assento
1
2
UB88P0P0.book Page 32 Friday, October 16, 2015 2:29 PM

Funções dos controlos e instrumentos
3-33
3
Assento do con dutor
Remoção do assento do condutor
1. Retire o assento do passageiro.
2. Empurre a alavanca de bloqueio do assento do condutor, que se encontra
por baixo da parte posterior do assen-
to do condutor, para a esquerda, con-
forme ilustrado, e depois puxe o
assento para fora.
Instalação do assento do condutor
1. Introduza o prolongamento da parte dianteira do assento do condutor no
suporte do assento tal como ilustrado
e empurre a parte posterior do assen-
to para baixo para o encaixar.
2. Instale o assento do passageiro.
NOTA
 Certifique-se de que os assentos es-
tão devidamente fixos antes de con-
duzir o veículo.
 A altura do assento do condutor pode
ser ajustada para mudar a posição de
condução. (Consulte a secção se-
guinte.)
1. Alavanca do trinco do assento do condutor
2. Assento do condutor
1. Prolongamento
2. Suporte do assento
UB88P0P0.book Page 33 Friday, October 16, 2015 2:29 PM

Funções dos controlos e instrumentos
3-34
3
PAU39633
Ajuste da altura d o assento do
con dutor
A altura do assento do condutor pode ser
ajustada para uma de duas posições de
acordo com a preferência do condutor.
No momento da entrega, a altura do assen-
to do condutor foi ajustada para a posição
mais baixa.
Para ajustar a altura do assento d o con-
d utor para a posição mais alta
1. Retire o assento do condutor. (Con- sulte a página 3-32.)
2. Retire o regulador de altura do assen- to do condutor, puxando-o para cima.
3. Mova a cobertura do suporte do as- sento do condutor para a posição in-
ferior, conforme ilustrado. 4. Instale o regulador de altura do assen-
to do condutor de modo que a marca
“H” fique alinhada com a marca de
concordância.
5. Introduza o prolongamento da parte da frente do assento do condutor no
suporte do assento B, conforme ilus-
trado.
1. Posição baixa
2. Posição alta
1. Regulador da altura do assento do condutor
1. Cobertura do suporte do assento do condu-tor
1. Regulador da altura do assento do condutor
2. Marca “H”
3. Marca de concordância
1
UB88P0P0.book Page 34 Friday, October 16, 2015 2:29 PM
