Manutenção periódica e ajustes
6-19
6
PAU72990
Limpeza do elemento d o filtro de
ar
O el e m en t o d o f i lt r o de ar d e ve se r l i m p o o u
substituído nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica. Limpe ou, se necessário, substitua o
elemento do filtro de ar mais frequente-
mente se a condução for feita em áreas in-
vulgarmente húmidas ou poeirentas.
1. Retire o painel B. (Consulte a página 6-8.)
2. Remova a blindagem da entrada de ar
retirando o parafuso e os fixadores rá-
pidos (tipo parafuso).
3. Retire a tampa da caixa do filtro de ar, retirando os respetivos parafusos.
4. Puxe o elemento do filtro de ar para fora. 5. Bata levemente no elemento do filtro
de ar de modo a remover a maior par-
te do pó e sujidade e, de seguida, uti-
lize ar comprimido para eliminar o
resto da sujidade, tal como ilustrado.
Se o elemento do filtro de ar estiver
danificado, substitua-o.
6. Introduza o elemento do filtro de ar na respetiva caixa. PRECAUÇÃO: Certi-
fique-se de que o elemento do filtro
d e ar está devi damente fixo na cai-
xa do filtro d e ar. O motor nunca
d eve ser coloca do em funciona-
mento sem o elemento d o filtro de
ar instala do, caso contrário o(s) pis-
tão(ões) e/ou cilin dro(s) po derão
d esgastar-se excessivamente.
[PCA10482]
7. Instale a tampa da caixa do filtro de ar,
colocando os respetivos parafusos.
PRECAUÇÃO: Certifique-se d e que
o tubo d e descarga do depósito de
combustível não está trilha do.
[PCA23280]
1. Blindagem da entrada de ar
2. Fixador rápido (tipo parafuso)
3. Parafuso
1. Tampa da caixa do filtro de ar
2. Parafuso
1
3
2
2
2 1
1. Elemento do filtro de ar
1
UB88P0P0.book Page 19 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-20
6
8. Instale a blindagem da entrada de ar,
instalando o parafuso e os fixadores
rápidos (tipo parafuso).
9. Instale o painel.
PAU44735
Verificação da veloci dad e de ra-
lenti do motor
Verifique a velocidade de ralenti do motor
e, se necessário, solicite a um concessio-
nário Yamaha que a retifique.
1. Tubo de descarga do depósito de combustí-
vel
1
Ve l oc i dad e de ralenti do motor:
1000–1100 rpm
UB88P0P0.book Page 20 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-21
6
PAU21386
Verificação da folga do punho do
acelera dor
Meça a folga do punho do acelerador con-
forme ilustrado.
Verifique periodicamente a folga do punho
do acelerador e, se necessário, solicite a
um concessionário Yamaha que a ajuste.
PAU21402
Folga das válvulas
A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
1. Folga do punho do acelerador
Folga do punho d o acelerador:
1.0–3.0 mm (0.04–0.12 in)
1
UB88P0P0.book Page 21 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-22
6
PAU64410
Pneus
Os pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão de ar d os pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização d este veículo com a pressão
d os pneus incorreta po de causar feri-
mentos graves ou morte devi do à per da
d e controlo.
 A pressão de ar d os pneus d eve ser
verifica da e ajustad a com os pneus
frios (isto é, quan do a temperatura
d os pneus é igual à temperatura
ambiente).
 A pressão de ar dos pneus tem de
ser ajusta da de acor do com a velo-
ci dad e de con dução e o peso total
d o con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata- mente. Pressão
de ar d os pneus (me did a
com os pneus frios):
1 pessoa:Frente:250 kPa (2.50 kgf/cm², 36 psi)
Tr á s : 290 kPa (2.90 kgf/cm², 42 psi)
2 pessoas:
Frente:250 kPa (2.50 kgf/cm², 36 psi)
Tr á s :
290 kPa (2.90 kgf/cm², 42 psi)
Carga máxima*: 215 kg (474 lb)
* Peso total com condutor, passagei- ro, carga e acessórios

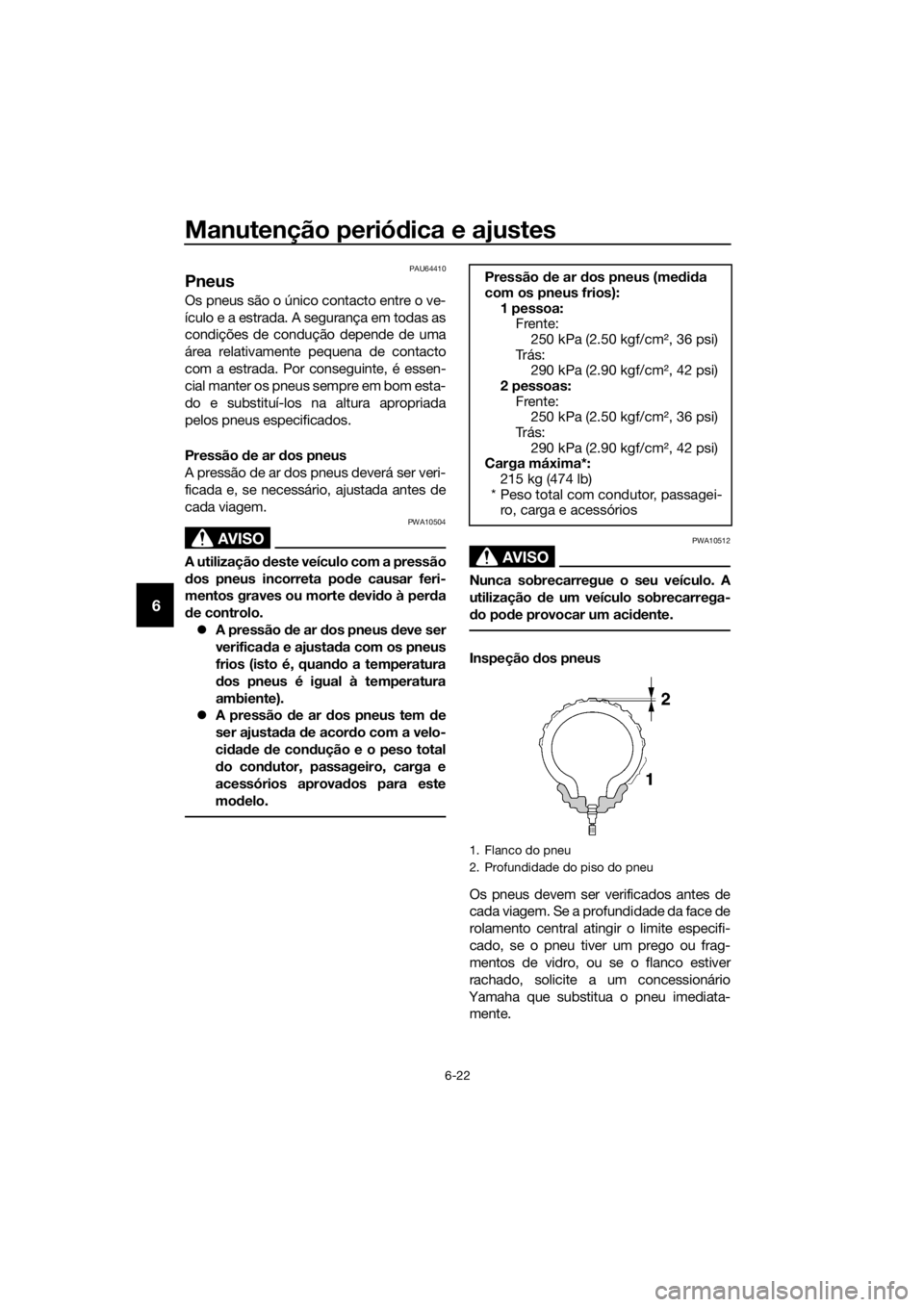

1. Flanco do pneu
2. Profundidade do piso do pneu
UB88P0P0.book Page 22 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-23
6
NOTA
Os limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
 Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
 A tarefa d e substituição de to das as
peças relaciona das com as ro das e
os travões, incluin do os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
 Após a substituição de um pneu,
con duza a veloci dad es mo derad as,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10902
 Os pneus d a frente e de trás devem
ser da mesma marca e mo delo;
caso contrário, as características
d e con dução do motociclo po dem
ser diferentes, o que po deria cau-
sar um aci dente.
 Certifique-se sempre de que as
tampas das válvulas estão bem ins-
tala das para evitar a fuga de pres-
são de ar.
 Utilize apenas as válvulas para
pneus e os núcleos de válvula in di-
ca dos na lista abaixo para evitar o
esvaziamento dos pneus d urante a
con dução.
Profun did ad e mínima do piso d o
pneu (frente e trás):
1.6 mm (0.06 in)

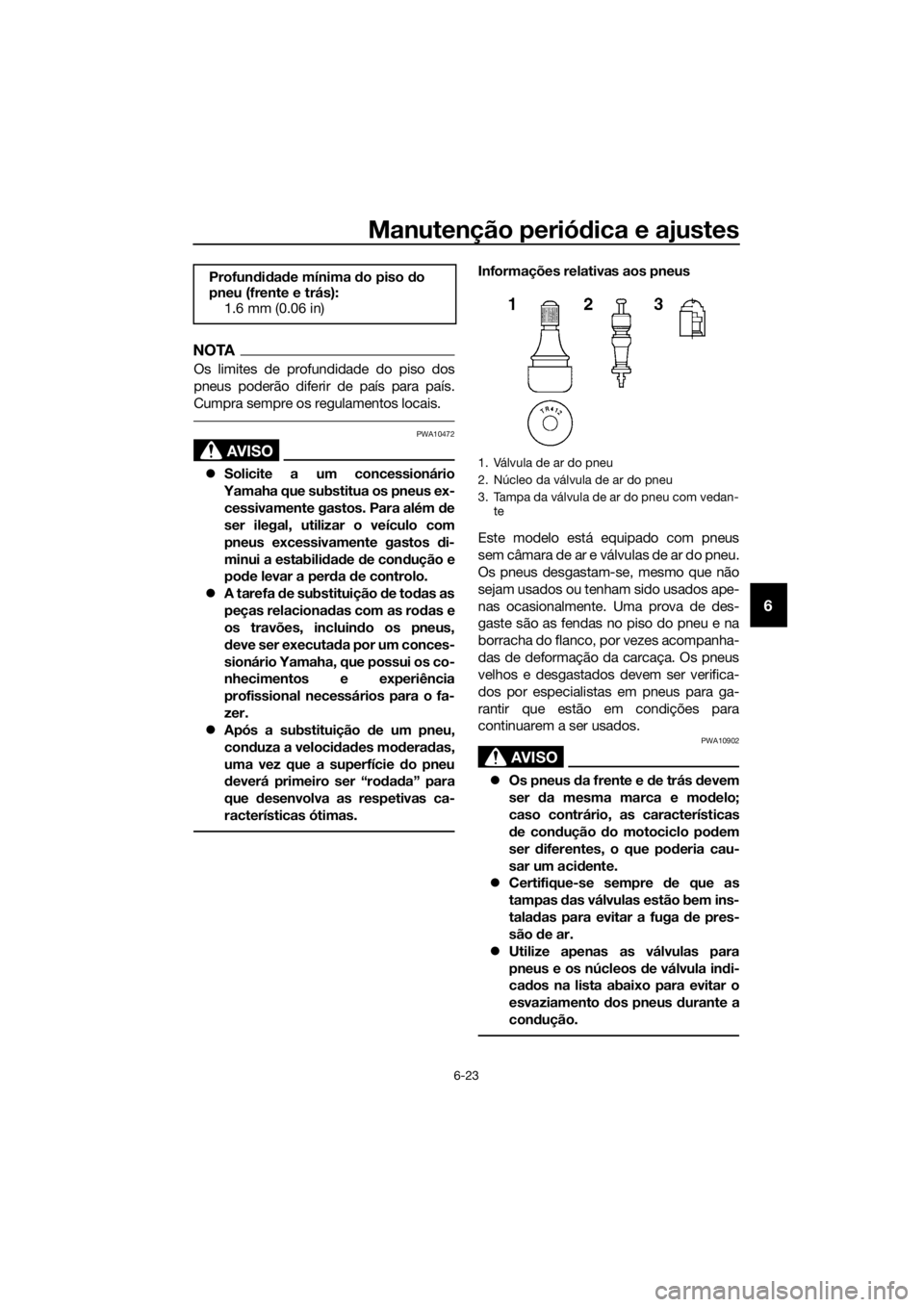

1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan-
te
UB88P0P0.book Page 23 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-24
6
Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.
AVISO
PWA10601
Este motociclo está equipa do com
pneus para veloci dad e super alta. Verifi-
que os pontos seguintes de mo do a tirar
o máximo parti do da eficiência destes
pneus.  Utilize apenas os pneus sobresse-
lentes especificad os. Outro tipo de
pneus pod erá rebentar a veloci da-
d es super altas.
 Os pneus completamente novos
pod em ter uma a derência relativa-
mente fraca em certas superfícies
d e estrad a até terem si do “rod a-
d os”. Portanto, d epois de instalar
um pneu novo, é aconselhável con-
d uzir mo dera damente durante
aproxima damente 100 km (60 mi)
antes de fazer qualquer viagem a
alta veloci dad e.
 Os pneus têm d e ser aquecidos an-
tes de uma viagem a alta veloci da-
d e. 
Ajuste sempre a pressão d e ar dos
pneus em conformi dad e com as
con diç ões
de u
tilização.
Pneu da frente:
Ta m a n h o :
120/70 ZR17M/C (58W)
Fabricante/modelo: BRIDGESTONE/BT023F F
Pneu de trás:
Ta m a n h o : 180/55 ZR17M/C (73W)
Fabricante/modelo: BRIDGESTONE/BT023R F
DIANTEIRO e TRASEIRO:
Válvula de ar do pneu:TR412
Núcleo de válvula:
#9100 (original)
UB88P0P0.book Page 24 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-25
6
PAU21963
Ro das d e liga
Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
 Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
 A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
PAU22074
Alavanca da embraiagem
Uma vez que este modelo está equipado
com uma embraiagem hidráulica, não é ne-
cessário ajustar a folga da alavanca da em-
braiagem. No entanto, antes de cada
viagem, é necessário verificar o nível de lí-
quido da embraiagem e verificar se o siste-
ma hidráulico apresenta fugas. (Consulte a
página 6-28.) Se a folga da alavanca da
embraiagem se tornar excessiva e a mu-
dança de velocidades se tornar mais dura
ou a embraiagem patinar, provocando uma
má aceleração, poderá existir ar no sistema
da embraiagem. Se houver ar no sistema
hidráulico, solicite a um concessionário
Yamaha que sangre o sistema antes de uti-
lizar o motociclo.
UB88P0P0.book Page 25 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-26
6
PAU37914
Verificação da folga da alavanca
d o travão
Não deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solici-
te a um concessionário Yamaha que inspe-
cione o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão po de in dicar a pre-
sença de ar no sistema hi dráulico. Se
houver ar no sistema hi dráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hi dráulico diminuirá o
d esempenho dos travões, o que po derá
resultar na per da de controlo e num aci-
d ente.
PAU22283
Interruptores das luzes dos tra-
vões
A luz do travão, que é ativada pelo pedal do
travão e pela alavanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Uma vez que os interrup-
tores das luzes dos travões são
componentes do sistema de controlo de
cruzeiro, têm de ser ajustados por um con-
cessionário Yamaha, o qual possui a expe-
riência e os conhecimentos profissionais
necessários.
1. Sem folga da alavanca do travão
1
UB88P0P0.book Page 26 Friday, October 16, 2015 2:29 PM
