2016 TOYOTA YARIS HYBRID Manual del propietario (in Spanish)

89
1

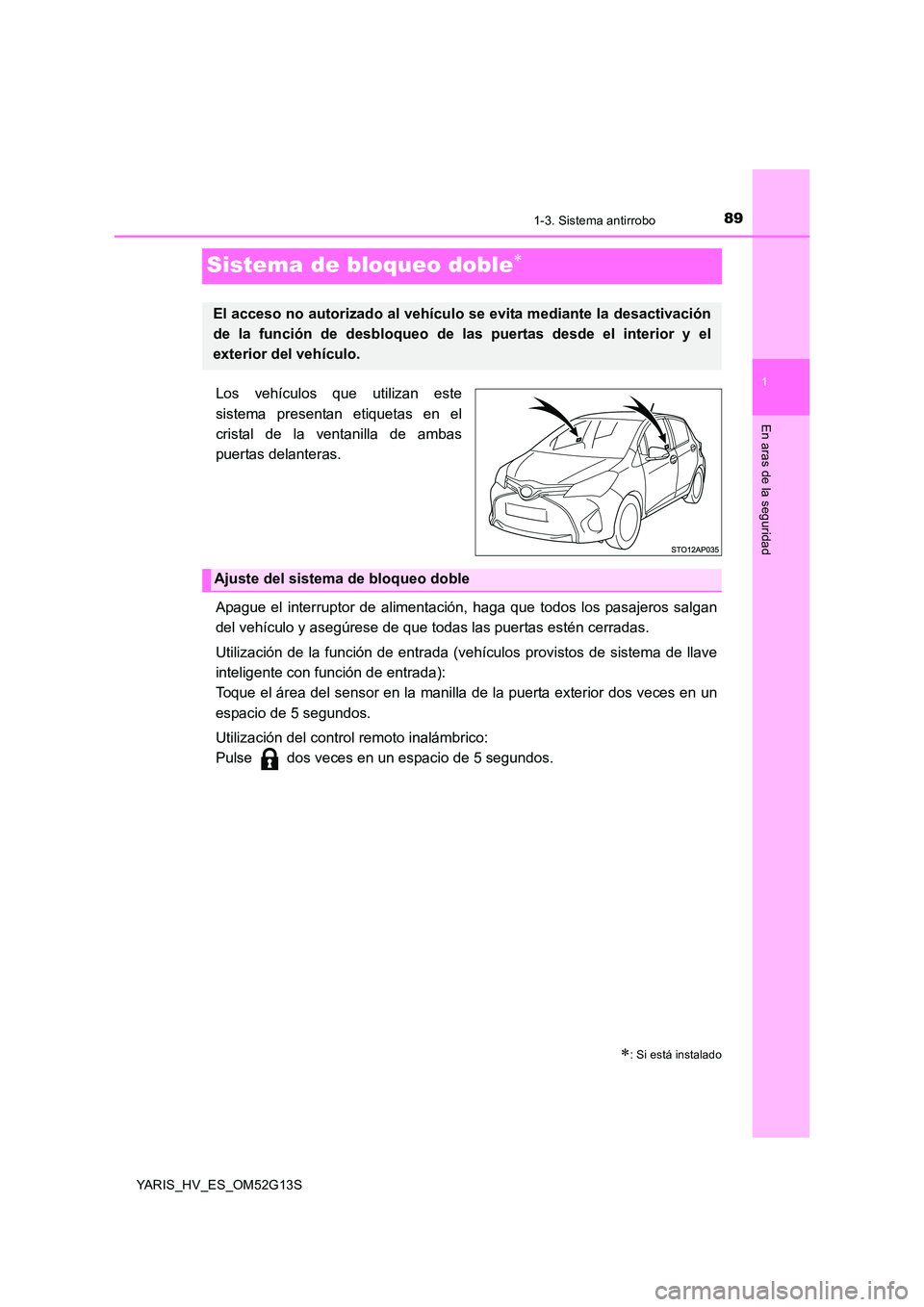

1-3. Sistema antirrobo
En aras de la seguridad
YARIS_HV_ES_OM52G13S
Sistema de bloqueo doble
Los vehículos que utilizan este
sistema presentan etiquetas en el
cristal de la ventanilla de ambas
puertas delanteras.
Apague el interruptor de alimentación, haga que todos los pasajeros salgan
del vehículo y asegúrese de que todas las puertas estén cerradas.
Utilización de la función de entrada (vehículos provistos de sistema de llave
inteligente con función de entrada):
Toque el área del sensor en la manilla de la puerta exterior dos veces en un
espacio de 5 segundos.
Utilización del control remoto inalámbrico:
Pulse dos veces en un espacio de 5 segundos.
: Si está instalado
El acceso no autorizado al vehículo se evita mediante la desactivación
de la función de desbloqueo de las puertas desde el interior y el
exterior del vehículo.
Ajuste del sistema de bloqueo doble

901-3. Sistema antirrobo
YARIS_HV_ES_OM52G13S
Utilización de la función de entrada (vehículos provistos de sistema de llave
inteligente con función de entrada):
Sujete cualquiera de las manillas exteriores de las puertas delanteras o
empuje hacia arriba el interruptor de apertura del portón trasero.
Utilización del control remoto inalámbrico:
Pulse .
Cancelación del sistema de bloqueo doble
ADVERTENCIA
■ Precaución acerca del sistema de bloqueo doble
No active nunca el sistema de bloqueo doble cuando haya alguien en el interior del
vehículo, ya que no será posible abrir ninguna puerta desde dentro del mismo.

91

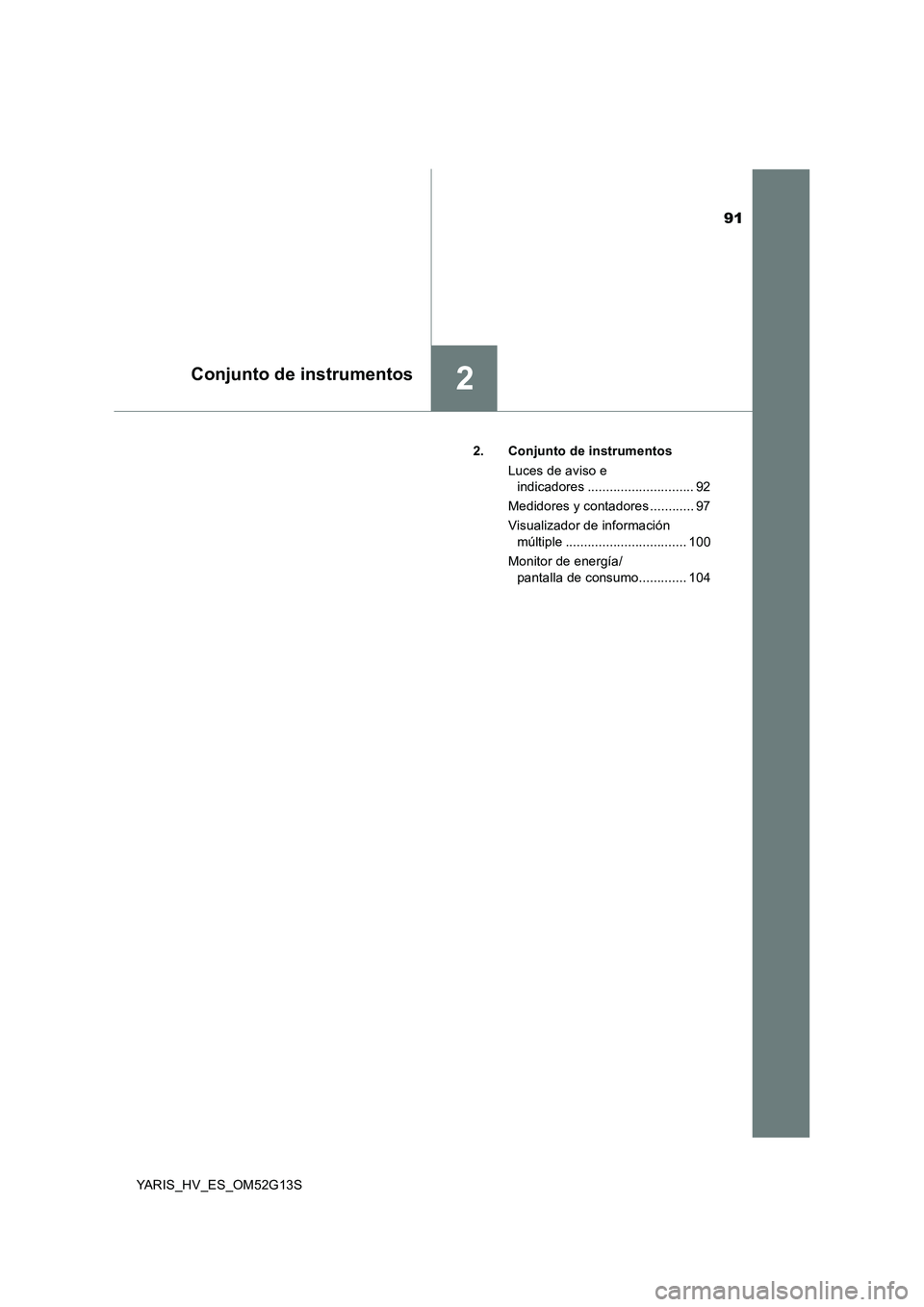

2Conjunto de instrumentos
YARIS_HV_ES_OM52G13S
2. Conjunto de instrumentos
Luces de aviso e
indicadores ............................. 92
Medidores y contadores ............ 97
Visualizador de información
múltiple ................................. 100
Monitor de energía/
pantalla de consumo............. 104

922. Conjunto de instrumentos
YARIS_HV_ES_OM52G13S

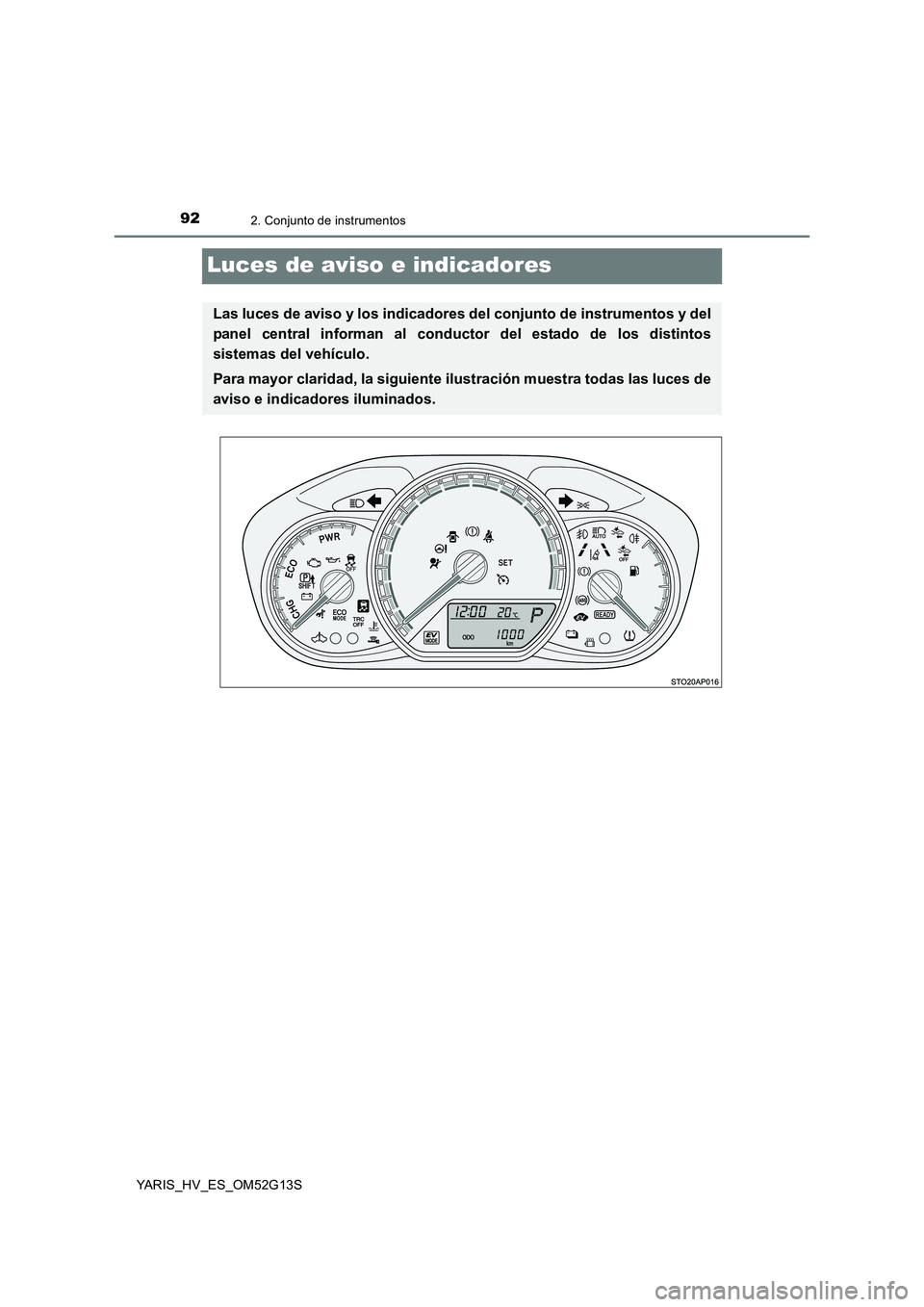

Luces de aviso e indicadores
Las luces de aviso y los indicadores del conjunto de instrumentos y del
panel central informan al conductor del estado de los distintos
sistemas del vehículo.
Para mayor claridad, la siguiente ilustración muestra todas las luces de
aviso e indicadores iluminados.

932. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_HV_ES_OM52G13S

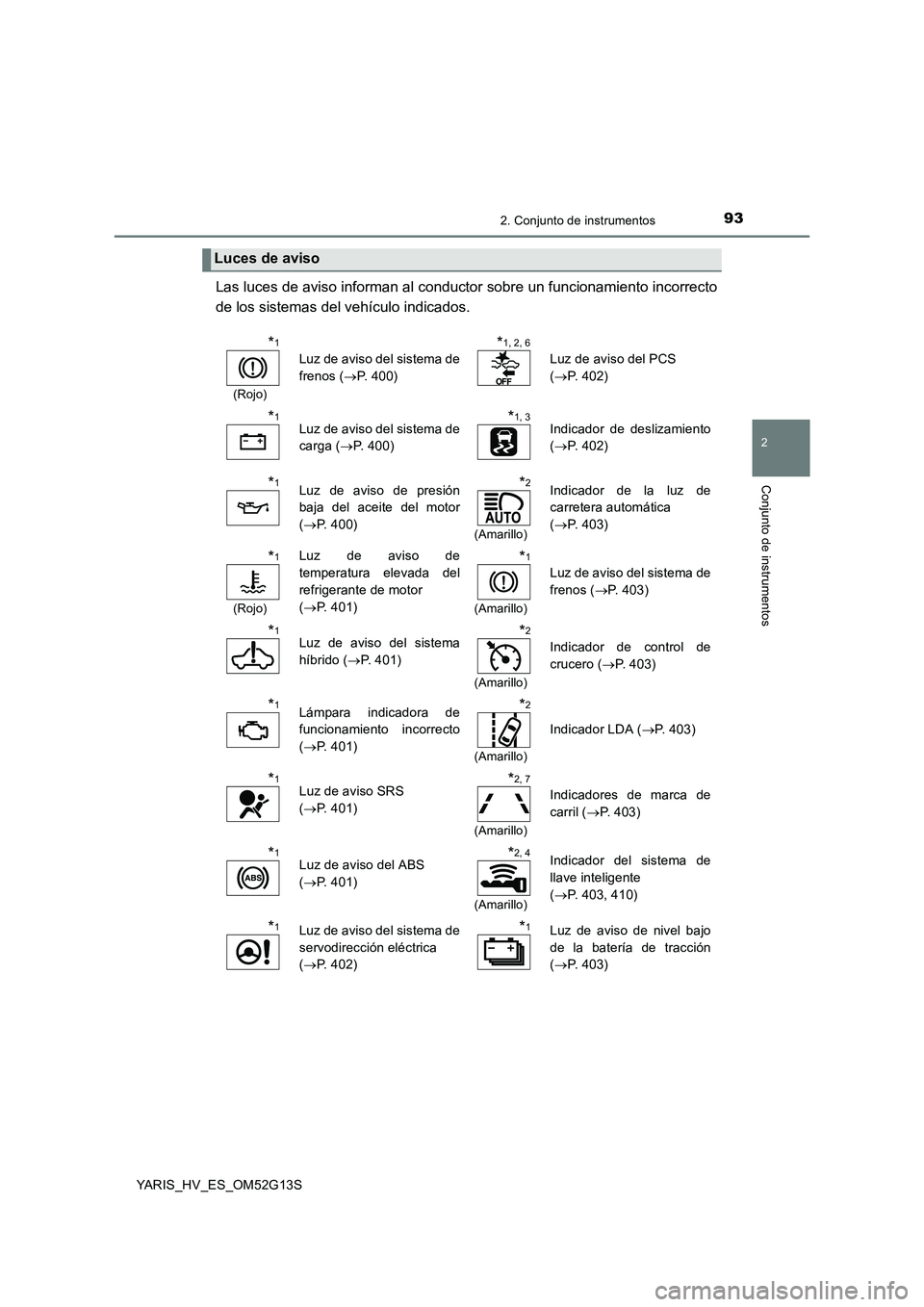

Las luces de aviso informan al conductor sobre un funcionamiento incorrecto
de los sistemas del vehículo indicados.
Luces de aviso
*1
(Rojo)
Luz de aviso del sistema de
frenos ( P. 400)
*1, 2, 6
Luz de aviso del PCS
( P. 402)
*1Luz de aviso del sistema de
carga ( P. 400)
*1, 3Indicador de deslizamiento
( P. 402)
*1Luz de aviso de presión
baja del aceite del motor
( P. 400)
*2
(Amarillo)
Indicador de la luz de
carretera automática
( P. 403)
*1
(Rojo)
Luz de aviso de
temperatura elevada del
refrigerante de motor
( P. 401)
*1
(Amarillo)
Luz de aviso del sistema de
frenos ( P. 403)
*1Luz de aviso del sistema
híbrido ( P. 401)
*2
(Amarillo)
Indicador de control de
crucero ( P. 403)
*1Lámpara indicadora de
funcionamiento incorrecto
( P. 401)
*2
(Amarillo)
Indicador LDA (P. 403)
*1Luz de aviso SRS
( P. 401)
*2, 7
(Amarillo)
Indicadores de marca de
carril ( P. 403)
*1Luz de aviso del ABS
( P. 401)
*2, 4
(Amarillo)
Indicador del sistema de
llave inteligente
( P. 403, 410)
*1Luz de aviso del sistema de
servodirección eléctrica
( P. 402)
*1Luz de aviso de nivel bajo
de la batería de tracción
( P. 403)

942. Conjunto de instrumentos
YARIS_HV_ES_OM52G13S

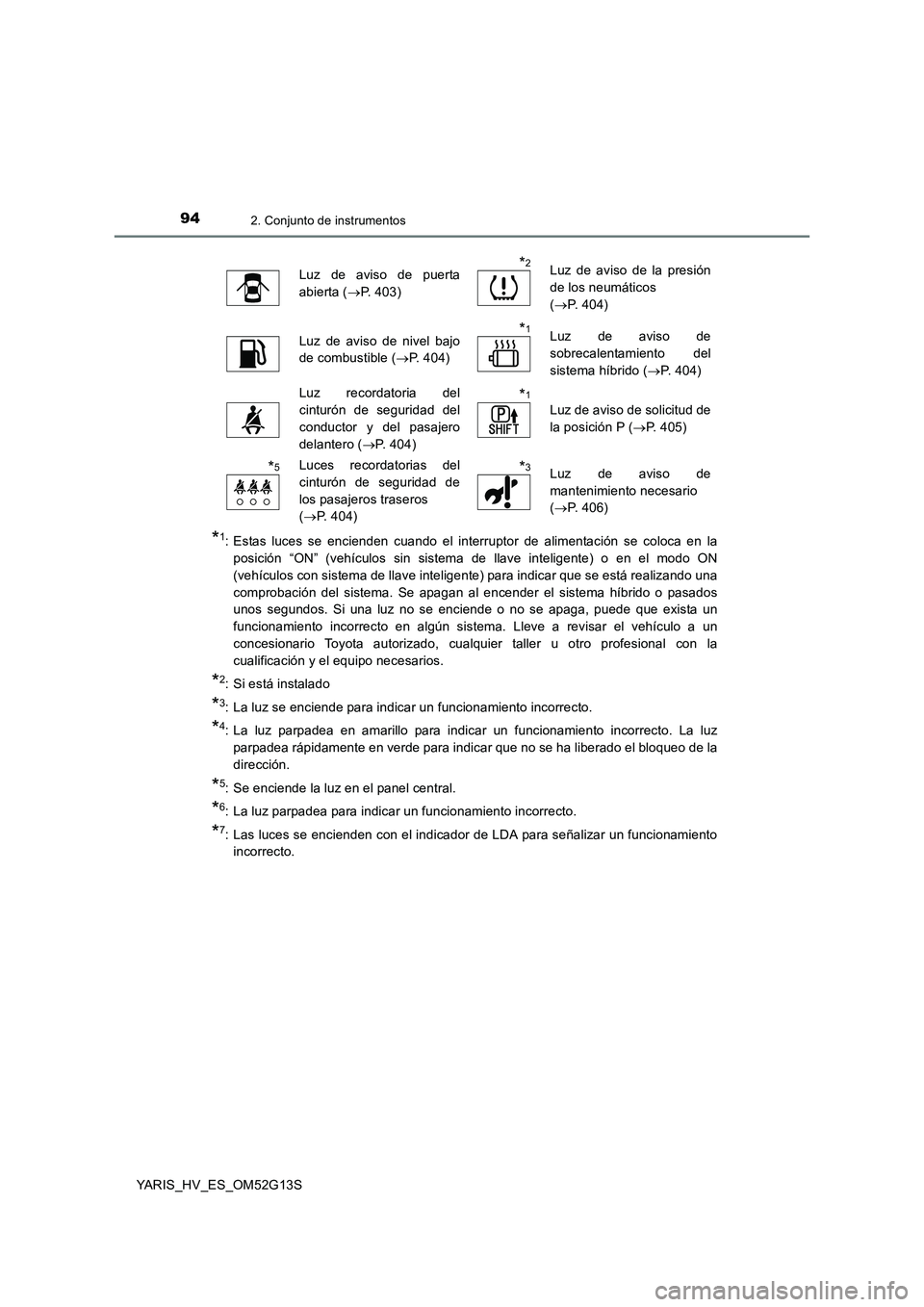

*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en la
posición “ON” (vehículos sin sistema de llave inteligente) o en el modo ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Se apagan al encender el sistema híbrido o pasados
unos segundos. Si una luz no se enciende o no se apaga, puede que exista un
funcionamiento incorrecto en algún sistema. Lleve a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
*2: Si está instalado
*3: La luz se enciende para indicar un funcionamiento incorrecto.
*4: La luz parpadea en amarillo para indicar un funcionamiento incorrecto. La luz
parpadea rápidamente en verde para indicar que no se ha liberado el bloqueo de la
dirección.
*5: Se enciende la luz en el panel central.
*6: La luz parpadea para indicar un funcionamiento incorrecto.
*7: Las luces se encienden con el indicador de LDA para señalizar un funcionamiento
incorrecto.
Luz de aviso de puerta
abierta ( P. 403)
*2Luz de aviso de la presión
de los neumáticos
( P. 404)
Luz de aviso de nivel bajo
de combustible ( P. 404)
*1Luz de aviso de
sobrecalentamiento del
sistema híbrido ( P. 404)
Luz recordatoria del
cinturón de seguridad del
conductor y del pasajero
delantero ( P. 404)
*1
Luz de aviso de solicitud de
la posición P ( P. 405)
*5Luces recordatorias del
cinturón de seguridad de
los pasajeros traseros
( P. 404)
*3Luz de aviso de
mantenimiento necesario
( P. 406)

952. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_HV_ES_OM52G13S

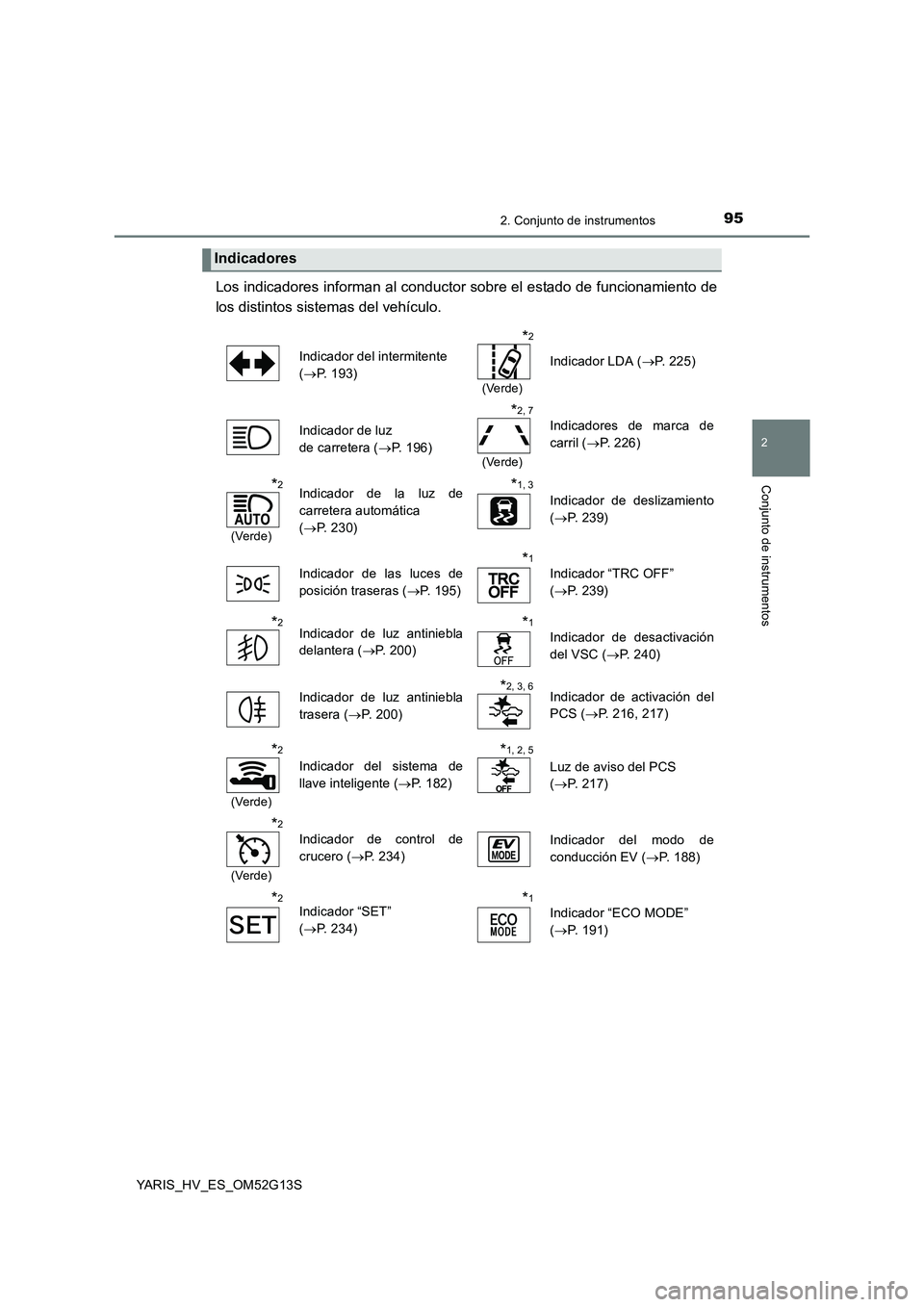

Los indicadores informan al conductor sobre el estado de funcionamiento de
los distintos sistemas del vehículo.
Indicadores
Indicador del intermitente
( P. 193)
*2
(Verde)
Indicador LDA (P. 225)
Indicador de luz
de carretera ( P. 196)
*2, 7
(Verde)
Indicadores de marca de
carril ( P. 226)
*2
(Verde)
Indicador de la luz de
carretera automática
( P. 230)
*1, 3
Indicador de deslizamiento
( P. 239)
Indicador de las luces de
posición traseras ( P. 195)
*1
Indicador “TRC OFF”
( P. 239)
*2Indicador de luz antiniebla
delantera ( P. 200)
*1
Indicador de desactivación
del VSC ( P. 240)
Indicador de luz antiniebla
trasera ( P. 200)
*2, 3, 6Indicador de activación del
PCS ( P. 216, 217)
*2
(Verde)
Indicador del sistema de
llave inteligente ( P. 182)
*1, 2, 5
Luz de aviso del PCS
( P. 217)
*2
(Verde)
Indicador de control de
crucero ( P. 234)
Indicador del modo de
conducción EV ( P. 188)
*2Indicador “SET”
( P. 234)
*1
Indicador “ECO MODE”
( P. 191)

962. Conjunto de instrumentos
YARIS_HV_ES_OM52G13S

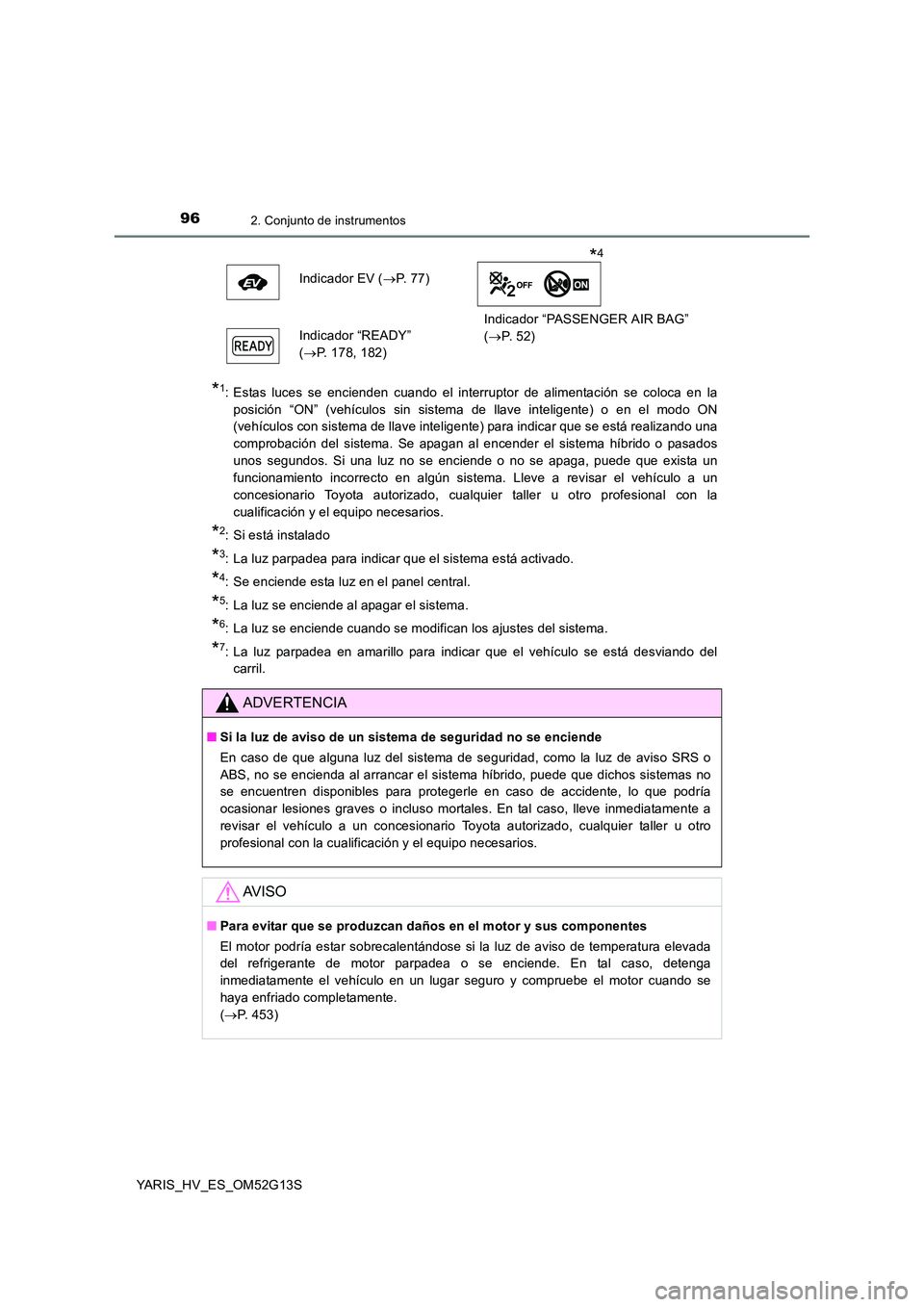

*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en la
posición “ON” (vehículos sin sistema de llave inteligente) o en el modo ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Se apagan al encender el sistema híbrido o pasados
unos segundos. Si una luz no se enciende o no se apaga, puede que exista un
funcionamiento incorrecto en algún sistema. Lleve a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
*2: Si está instalado
*3: La luz parpadea para indicar que el sistema está activado.
*4: Se enciende esta luz en el panel central.
*5: La luz se enciende al apagar el sistema.
*6: La luz se enciende cuando se modifican los ajustes del sistema.
*7: La luz parpadea en amarillo para indicar que el vehículo se está desviando del
carril.
Indicador EV ( P. 7 7 )
Indicador “PASSENGER AIR BAG”
( P. 5 2 ) Indicador “READY”
( P. 178, 182)
ADVERTENCIA
■Si la luz de aviso de un sistema de seguridad no se enciende
En caso de que alguna luz del sistema de seguridad, como la luz de aviso SRS o
ABS, no se encienda al arrancar el sist ema híbrido, puede que dichos sistemas no
se encuentren disponibles para protegerle en caso de accidente, lo que podría
ocasionar lesiones graves o incluso mortales. En tal caso, lleve inmediatamente a
revisar el vehículo a un concesionario Toyota autorizado, cualquier taller u otro
profesional con la cualificación y el equipo necesarios.
AV I S O
■ Para evitar que se produzcan daños en el motor y sus componentes
El motor podría estar sobrecalentándose si la luz de aviso de temperatura elevada
del refrigerante de motor parpadea o se enciende. En tal caso, detenga
inmediatamente el vehículo en un lugar seguro y compruebe el motor cuando se
haya enfriado completamente.
( P. 453)
*4
