7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie321
7
Obs∏uga techniczna i konserwacja
W komorze silnikowej znajdujà si´ mechanizmy, które mogà niespodziewanie
zadzia∏aç, jak równie˝ p∏yny, które mogà byç goràce, a tak˝e urzàdzenia, które
mogà byç pod napi´ciem. W celu unikni´cia Êmierci lub powa˝nych obra˝eƒ
cia∏a nale˝y przestrzegaç poni˝szych zaleceƒ.
Podczas wykonywania czynnoÊci serwisowych w komorze silnikowej:
Upewniç si´, ˝e wy∏àcznik zap∏onu znajduje si´ w pozycji „LOCK” (wer-
sje z mechanicznym kluczykiem) lub przyciskiem rozruchu wybrany jest
stan wy∏àczony (wersje z elektronicznym kluczykiem) i lampka kontrolna
stanu gotowoÊci „READY” jest wy∏àczona.
Trzymaç d∏onie, elementy odzie˝y oraz narz´dzia z dala od wentylatora.
BezpoÊrednio po zatrzymaniu samochodu nie dotykaç silnika, sterownika
mocy, ch∏odnicy, kolektora wydechowego ani innych elementów, które
mogà byç goràce. Równie˝ oleje i p∏yny mogà byç goràce.
Nie pozostawiaç w komorze silnikowej ˝adnych ∏atwopalnych materia∏ów,
np. papieru, szmat.
W pobli˝u elementów uk∏adu paliwowego nie wolno paliç i powodowaç
iskrzenia ani zbli˝aç si´ z otwar tym ogniem. Opary paliwa sà ∏atwopalne.
P∏yn hamulcowy jest niebezpieczny dla skóry i oczu, a tak˝e powoduje
uszkodzenia powierzchni lakierowanych. W przypadku dostania si´ p∏ynu
do oczu lub na r´ce nale˝y je natychmiast przemyç czystà wodà.
W razie dalszego odczuwania dyskomfor tu nale˝y zg∏osiç si´ do lekarza.
Podczas wykonywania czynnoÊci serwisowych w pobli˝u wentylatorów
elektrycznych i ch∏odnicy
óWersje z mechanicznym kluczykiem
Upewniç si´, ˝e wy∏àcznik zap∏onu znajduje si´ w pozycji „LOCK”.
Elektrycznie nap´dzany wentylator ch∏odnicy mo˝e samoczynnie ruszyç,
je˝eli wy∏àcznik zap∏onu znajduje si´ w pozycji „ON”, w∏àczony jest uk∏ad
klimatyzacji i/lub temperatura p∏ynu w uk∏adzie ch∏odzenia silnika jest wy-
soka. (
S. 332)
óWersje z elektronicznym kluczykiem
Upewniç si´, ˝e przyciskiem rozruchu wybrany jest stan wy∏àczony.
Elektrycznie nap´dzany wentylator ch∏odnicy mo˝e samoczynnie ruszyç,
je˝eli przyciskiem rozruchu wybrany jest stan ON, w∏àczony jest uk∏ad klima-
tyzacji i/lub temperatura p∏ynu w uk∏adzie ch∏odzenia silnika jest wysoka.
(
S. 332)
Okulary ochronne
Nale˝y zak∏adaç okulary ochronne, aby os∏oniç oczy przed rozpryskami
p∏ynów i innymi niebezpiecznymi materia∏ami.
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 321 (Black plate)

3227-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wyj´ty filtr powietrza
Jazda bez filtra powietrza doprowadzanego do silnika grozi przyspieszonym
zu˝yciem mechanicznym silnika, spowodowanym przez znajdujàce si´
w powietrzu zanieczyszczenia.
Zbyt niski lub zbyt wysoki poziom p∏ynu hamulcowego
Poziom p∏ynu hamulcowego w zbiorniczku nieco obni˝a si´ w miar´ zu˝y-
wania si´ ok∏adzin ciernych, a tak˝e przy wysokim poziomie p∏ynu w aku-
mulatorze ciÊnienia.
Je˝eli poziom p∏ynu hamulcowego w zbiorniczku wymaga cz´stego uzupe∏-
niania, mo˝e to oznaczaç powa˝nà awari´.
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 322 (Black plate)

Pociàgnàç dêwigni´ zwalnia-
jàcà zamek pokrywy silnika.
Pokrywa nieco si´ uniesie.
Pociàgnàç do góry dêwigni´
zaczepu pomocniczego i pod-
nieÊç pokryw´.
Zablokowaç otwar tà pokryw´
silnika, umieszczajàc koniec
drà˝ka podporowego w przewi-
dzianym do tego celu otworze.
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie323
7
Obs∏uga techniczna i konserwacja
Pokr ywa silnika
W celu otwarcia pokrywy silnika nale˝y z kabiny samochodu
zwolniç jej zamek.
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 323 (Black plate)

3247-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa mo˝e niespodziewanie unieÊç si´
podczas jazdy, doprowadzajàc do wypadku, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Po podparciu pokrywy silnika drà˝kiem podporowym
Nale˝y upewniç si´, czy pokrywa silnika zosta∏a prawid∏owo podpar ta drà˝-
kiem podporowym i zabezpieczona przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.
Podczas zamykania pokrywy silnika
Przed zamkni´ciem pokrywy silnika nale˝y upewniç si´, ˝e drà˝ek podpo-
rowy zosta∏ umieszczony w odpowiednim zaczepie. Zamkni´cie pokrywy
silnika z niezabezpieczonym drà˝kiem podporowym mo˝e doprowadziç do
jej wygi´cia.
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 324 (Black plate)

Z przodu
Z ty∏u
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie325
7
Obs∏uga techniczna i konserwacja

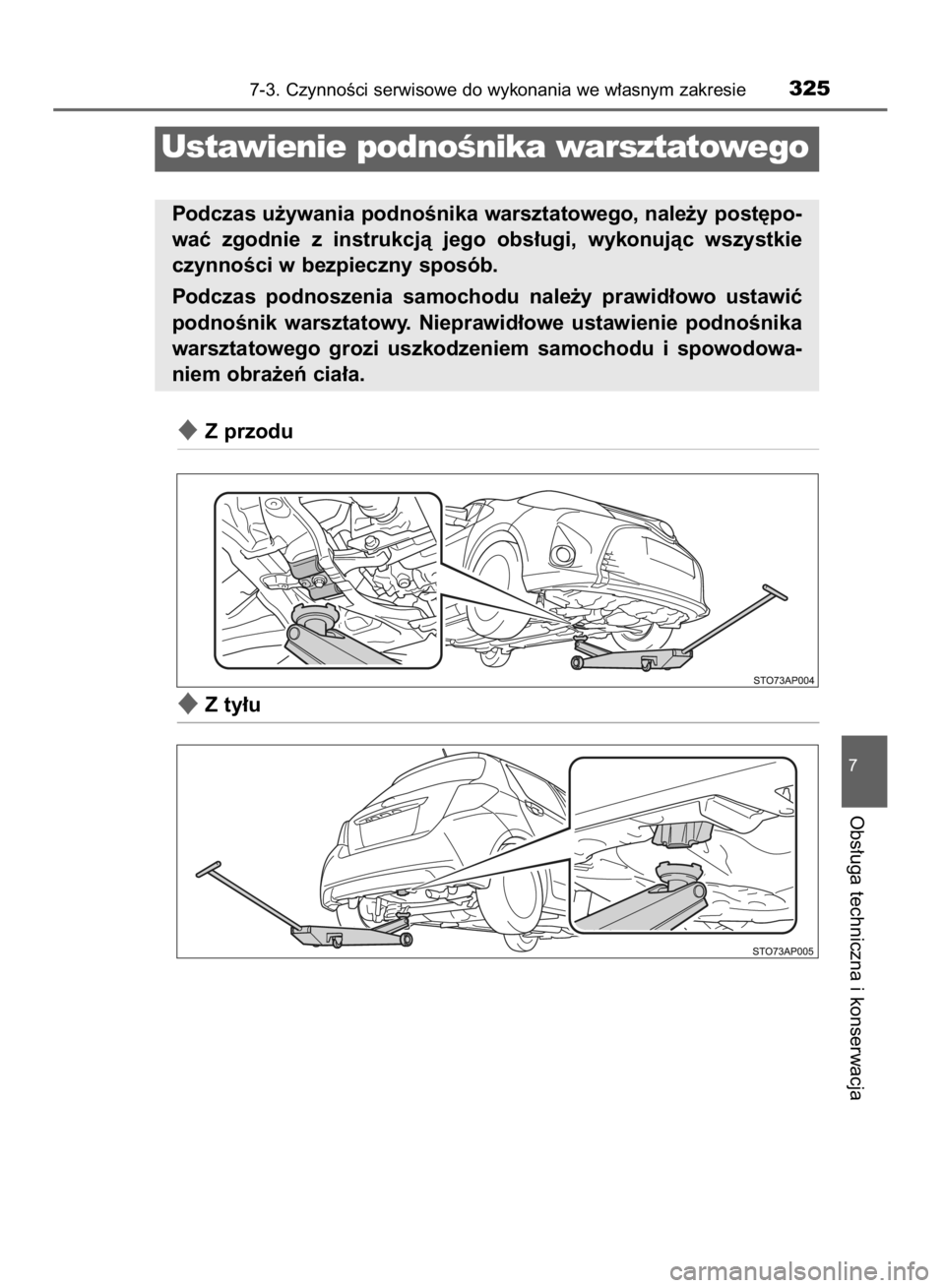

Ustawienie podnoÊnika warsztatowego
Podczas u˝ywania podnoÊnika warsztatowego, nale˝y post´po-
waç zgodnie z instrukcjà jego obs∏ugi, wykonujàc wszystkie
czynnoÊci w bezpieczny sposób.
Podczas podnoszenia samochodu nale˝y prawid∏owo ustawiç
podnoÊnik warsztatowy. Nieprawid∏owe ustawienie podnoÊnika
warsztatowego grozi uszkodzeniem samochodu i spowodowa-
niem obra˝eƒ cia∏a.
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 325 (Black plate)

3267-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Podczas podnoszenia samochodu
Nie nale˝y podnosiç samochodu za ele-
menty zawieszenia, poniewa˝ mo˝e to
spowodowaç ich uszkodzenie.
Zawieszenie
Przód
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 326 (Black plate)

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie327
7
Obs∏uga techniczna i konserwacja
Komora silnikowa
Skrzynki bezpieczników
(
S. 365)
Korek wlewu oleju do silnika
(
S. 329)
Korek ch∏odnicy uk∏adu ch∏o-
dzenia silnika
Zbiornik wyrównawczy w uk∏a-
dzie ch∏odzenia sterownika
mocy (
S. 331)
Zbiornik wyrównawczy w uk∏a-
dzie ch∏odzenia silnika
(
S. 331)Ch∏odnica uk∏adu ch∏odzenia
silnika/sterownika mocy
(
S. 332)
Elektryczny wentylator ch∏od-
nicy
Skraplacz (
S. 332)
Miarka poziomu oleju silniko-
wego (
S. 328)
Zbiornik p∏ynu do spryskiwaczy
(
S. 333)
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 327 (Black plate)

Poziom oleju sprawdza si´ za pomocà miarki przy wy∏àczonym silni-
ku, gdy jest on rozgrzany do temperatury roboczej.
Sprawdzanie poziomu oleju w silniku
Zaparkowaç samochód w miejscu o równym, poziomym pod∏o˝u.
Rozgrzaç silnik, a nast´pnie, po wy∏àczeniu hybrydowego uk∏adu
nap´dowego, odczekaç minimum 5 minut, umo˝liwiajàc Êciekni´-
cie oleju na spód silnika.
Wyciàgnàç miark´, trzymajàc
szmatk´ pod jej koƒcówkà.
Wytrzeç miark´ do sucha.
Z powrotem wsunàç ca∏kowicie miark´.
Ponownie wyciàgnàç miark´
i trzymajàc szmatk´ pod jej
koƒcówkà, odczytaç poziom
oleju.
Poziom minimalny
Poziom prawid∏owy
Poziom maksymalny
Kszta∏t miarki mo˝e si´ ró˝niç
w zale˝noÊci od typu samo-
chodu lub typu silnika.
Wytrzeç miark´ do sucha i wsunàç jà ca∏kowicie z powrotem.
6
5
4
3
2
1
3287-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Olej w silniku
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 328 (Black plate)
